Citroën C-Zero elektrikli hatchback otomobil size şemalarını bulacaksınız bu yazıda 2018 2010 den üretilmiştir
İçindekiler
Citroën C-Zero 2010-2018 sigorta düzeni
Pano sigorta kutusu

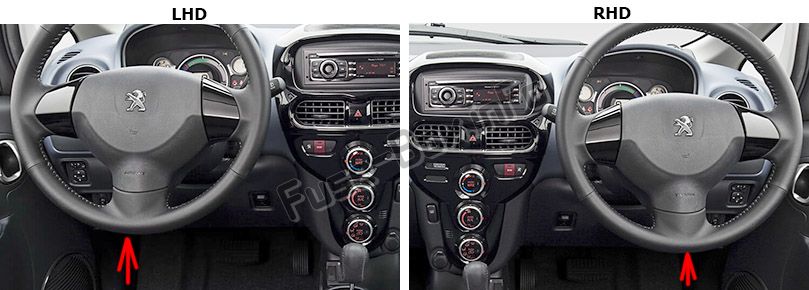

Sigorta kutusu konumu
Kapağın klipsini açın ve kendinize doğru çekerek tamamen çıkarın.

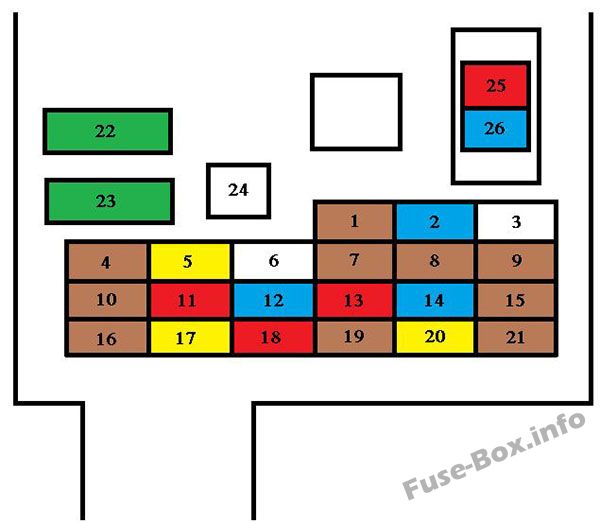

Sigorta kutusunun şeması
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Numara. | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | 7,5 A | Ön ve arka sol yan lambalar. |
| 2 | 15 1 | Aksesuar soketi. |
| 3 | – | Kullanılmamış. |
| 4 | 7,5 A | Başlangıç. |
| 5 | 20 1 | Ses sistemi. |
| 6 | – | Kullanılmamış. |
| 7 | 7,5 A | Araç d10anımı, ön ve sağ arka konum lambaları. |
| 8 | 7,5 A | Elektrikli dış aynalar. |
| 9 | 7,5 A | Süpervizör denetleyicisi. |
| 10 | 7,5 A | Klima. |
| 11 | 10 A | Arka sis lambası. |
| 12 | 15 1 | Kapı kilidi. |
| 13 | 10 A | Nezaket lambası. |
| 14 | 15 1 | Arka cam sileceği. |
| 15 | 7,5 A | Gösterge Paneli. |
| 16 | 7,5 A | Isıtıcı. |
| 17 | 20 1 | Isıtmalı koltuk. |
| 18 | 10 A | Seçenek. |
| 19 | 7,5 A | Isıtmalı dikiz aynası. |
| 20 | 20 1 | Silecek. |
| 21 | 7,5 A | Hava yastıkları. |
| 22 | 30 1 | Isıtmalı arka cam. |
| 23 | 30 1 | Isıtıcı. |
| 24 | – | Kullanılmamış. |
| 25 | 10 A | Radyo. |
| 26 | 15 1 | Yolcu bölmesi sigortası. |
Ön bölme sigorta kutusu

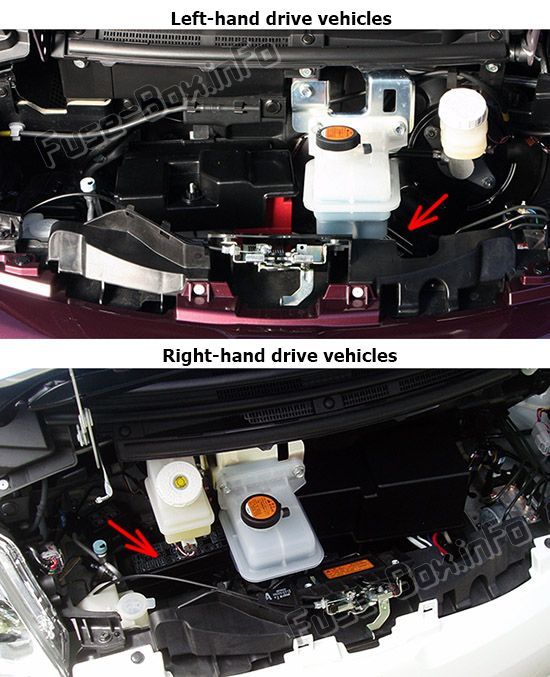

Sigorta kutusu konumu
Sigorta kutusu, ısıtma sistemi deposunun altındaki ön bölmede bulunur.
Kapağı açın, klipslerini açın ve kendinize doğru çekerek tamamen çıkarın.
Kapağı açın, klipslerini açın ve kendinize doğru çekerek tamamen çıkarın.

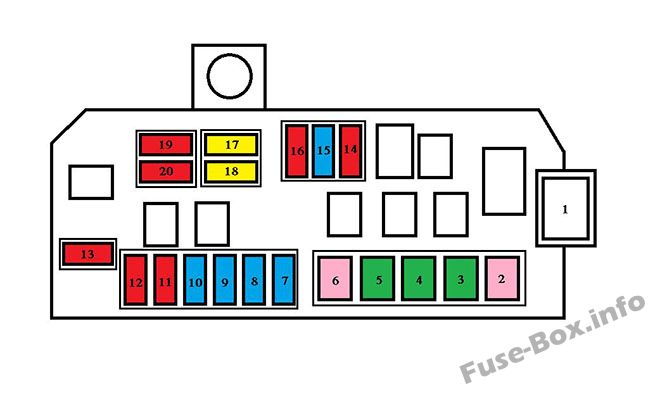

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | – | Kullanılmamış. |
| 2 | 30 1 | Dahili sigorta. |
| 3 | 40 1 | Elektrik motoru. |
| 4 | 40 1 | Radyatör fanı. |
| 5 | 40 1 | Elektrikli camlar. |
| 6 | 30 1 | Vakum pompası. |
| 7 | 15 1 | Ana pil ECU’su. |
| 8 | 15 1 | Üçüncü fren lambası. |
| 9 | 15 1 | Ön sis farları. |
| 10 | 15 1 | Su Pompası. |
| 11 | 10 A | Yerleşik şarj cihazı. |
| 12 | 10 A | Yön göstergesi. |
| 13 | 10 A | Korna. |
| 14 | 10 A | Gün yangınları. |
| 15 | 15 1 | Pil fanı. |
| 16 | 10 A | Klima kompresörü. |
| 17 | 20 1 | Sağda kısa farlar. |
| 18 | 20 1 | Sol kısa farlar, far ayarlayıcılar. |
| 19 | 10 A | Sağdaki uzun far. |
| 20 | 10 A | Sol uzun far. |
