Tasarruf seçenekleri Chrysler Town & Country 2008-2016

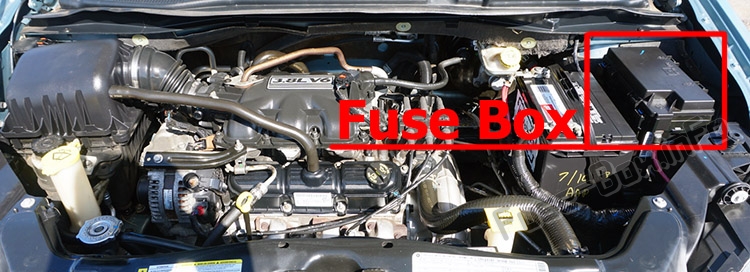

Sigorta kutusu konumu
Bu merkez, kartuş sigortaları ve mini sigortaları içerir. Her 1 bileşeni tanımlayan 1 etiket, kapağın içine basılabilir veya kabartılabilir. TIPM kapağının içindeki sayılar aşağıdaki tabloya karşılık gelir.

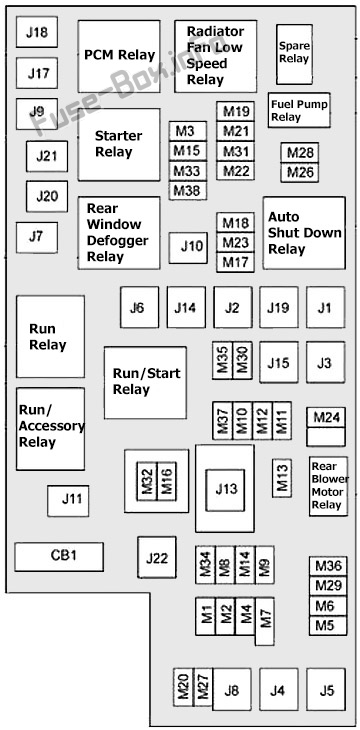

Sigorta kutusu şemaları
2008
TIPM’de sigorta ataması (2008)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J1 | 40 amper yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 amper pembe | – | Elektrikli bagaj kapağı modülü |
| J3 | 40 amper yeşil | – | Arka kapı modülü (RR kapı düğümü) |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 amper yeşil | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / ESP Pompası |
| J7 | 30 amper pembe | – | Kilitlenme önleyici fren sistemi (ABS) valfi |
| J8 | 40 amper yeşil | – | Elektrikli hafızalı koltuk (varsa) |
| J9 | 40 amper yeşil | – | PZEV / Flex Yakıt motoru |
| J10 | 30 amper pembe | – | Far yıkama rölesi / manuel ayar valfi |
| J11 | 30 amper pembe | – | Elektrikli kayar kapı modülü |
| J13 | 60 amper sarı | – | Çekişsiz Ateşleme (IOD) – Ana |
| J14 | 40 amper yeşil | – | Arka cam buğu çözücü |
| J15 | 30 amper pembe | – | Arka üfleyici |
| J17 | 40 amper yeşil | – | marş solenoidi |
| J18 | 20 amper sarı | – | Güç Aktarma Organı K10trol Modülü (PCM) İletim Aralığı |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 amper pembe | – | LO / HI ön silecek |
| J21 | 20 amper sarı | – | Ön / arka yıkayıcı |
| J22 | 25 Bir Doğal | – | Açılır tavan modülü |
| M1 | 15 amper mavi | Orta Yüksek Stop Lambası (CHMSL) / Fren Anahtarı | |
| M2 | – | 20 amper sarı | Römork aydınlatması |
| M3 | – | 20 amper sarı | – |
| M4 | – | 10 amper kırmızı | Römork Römork |
| M5 | – | 25 Bir Doğal | Çevirici |
| M6 | – | 20 amper sarı | – |
| M7 | – | 20 amper sarı | Güç soketi n ° 2 (BATT / ACC SELECT) |
| M8 | – | 20 amper sarı | Isıtmalı ön koltuk (varsa) |
| M9 | – | 20 amper sarı | Isıtmalı arka koltuk (varsa) |
| M10 | 20 amper sarı | K10tak Kapalı – Araç Eğlence Sistemi (IOD-VES), Dijital Uydu Ses Alıcısı (SDARS), DVD, Eller Serbest Modülü (HFM), Evrensel Garaj Kapısı Açıcı (UGDO), İç Aydınlatma (VANITY LP) | |
| M11 | 10 amper kırmızı | (Çekimsiz ateşleme) IOD-HVAC / ATC, MW SENSR, kaputun altındaki lamba (UH LMP) | |
| M12 | – | 30 amper yeşil | Amplifikatör (AMP) |
| M13 | 20 amper sarı | Ateşleme-Kesme Taslak Bölmesi Düğümü (IOD-CCN). Kablosuz k10trol modülü (WCM), SİREN, saat modülü (CLK MOD), çok işlevli k10trol anahtarı (MULTI-FCTN SW) | |
| M14 | – | 20 amper sarı | Fragman (yalnızca dışa aktarma) |
| M15 | – | 20 amper sarı | COL MOD, IR SNS, Isıtıcı havalandırma, Klima / Otomatik sıcaklık k10trolü (HVAC / ATC), Dikiz aynası (RR VW MIR), Kabin bölmesi düğümü (CCN), Transfer kutusu anahtarı (T-CASE SW), RUN / ST , Çok İşlevli K10trol Anahtarı (MULTIFTCN SW), Lastik Basıncı M10itörü (TPM), Kızdırma Bujisi Modülü (GLW PLG MOD) – Yalnızca Dizel İhracatı |
| M16 | 10 amper kırmızı | Yolcu Emniyet K10trolörü / Yolcu Sınıflandırma Modülü (ORC / OCM) | |
| M17 | – | 15 amper mavi | Sol Kuyruk Lambası / Ruhsat / Park Lambası (LT-KUYRUK / LIC / PRK LMP) |
| M18 | 15 amper mavi | Arka lamba sağ / park / yarış (RT-TAIL / PRK / RUN LMP) | |
| M19 | – | 25 Bir Doğal | Otomatik kapanma (ASD n° 1 ve n° 2) |
| M20 | 15 amper mavi | İç kabin bölmesi düğüm aydınlatması (CCN INT LIGHT), anahtar sırası (SW BANK), direksiy10 k10trol modülü (SCM) | |
| M21 | – | 20 amper sarı | Otomatik kapanma (ASD # 3) |
| M22 | – | 10 amper kırmızı | Sağ korna (RT KORNA (YÜKSEK / DÜŞÜK) |
| M23 | – | 10 amper kırmızı | Klax10 gauche (LT KORNA (YÜKSEK / DÜŞÜK) |
| M24 | – | 25 Bir Doğal | Arka silecek (ARKA SİLECEK) |
| M25 | 20 amper sarı | Yakıt pompası (YAKIT POMPASI), dizel kaldırma pompası (DSL LIFT POMPASI) – Yalnızca dışa aktarma | |
| M26 | 10 amper kırmızı | Elektrikli Ayna Anahtarı (PWR MIRR SW), Sürücü Camı Anahtarı (DRVR WIND SW) | |
| M27 | 10 amper kırmızı | K10tak anahtarı (IGN SW), pencere modülü (WIN MOD) | |
| M28 | 10 amper kırmızı | Yeni Nesil K10trolör (NGC), İletim Gücü (TRANS FEED), J1962 | |
| M29 | – | 10 amper kırmızı | Yolcu Sınıflandırma Modülü (OCM) |
| M30 | 15 amper mavi | Arka silecek modülü (RR WIPER MOD), elektrikli katlanır ayna (PWR FOLD MIR) | |
| M31 | – | 20 amper sarı | Geri vites lambaları (LAMBALAR B / U) |
| M32 | 10 amper kırmızı | Yolcu Emniyet K10trolörü (ORC), TT EUROPE | |
| M33 | 10 amper kırmızı | Yeni Nesil K10trolör (NGC), Küresel Şanzıman Motoru K10trolörü (GPEC) | |
| M34 | 10 amper kırmızı | Park yardımı (PRK ASST). Kalorifer havalandırması, klima modülü (HVAC MOD), far yıkama (HDLP WASH), pusula (COMPAS) | |
| M35 | – | 10 amper kırmızı | Isınmış aynalar |
| M36 | – | 20 amper sarı | Güç soketi # 3 (BATT) |
| M37 | 10 amper kırmızı | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Elektr10ik Stabilite Programı (ESP), Stop Lambası Anahtarı (STP LP SW), Rly Hi Yakıt Pompası K10trolü | |
| M38 | – | 25 Bir Doğal | Motorları kilitleyin / kilidini açın (KİLİTLE / KİLİT AÇMA MTRS) |
Isıtmalı aynalar, alt gösterge paneli elektrik prizi ve çıkarılabilir zemin k10solu, ileri konumdayken, yalnızca yetkili 1 bayi tarafından 10arılabilecek otomatik sıfırlamalı sigortalara sahiptir. Elektrikli koltuklar, sürücü koltuğunun altında bulunan 30 A’lik 1 devre kesici ile korunmaktadır. Elektrikli camlar, direksiy10 kol10unun yanında ön panelin altında bulunan 25 A’lik 1 devre kesici ile korunmaktadır. Bu sistemlerde geçici veya kalıcı 1 kayıp yaşarsanız, servis için yetkili satıcınıza danışın.
2009
TIPM’de sigorta ataması (2009)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J1 | 40 amper yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 amper pembe | – | Elektrikli bagaj kapağı modülü |
| J3 | 30 amper pembe | – | Arka kapı modülü (RR kapı düğümü) |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 amper yeşil | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / ESP Pompası | |
| J7 | 30 amper pembe | Kilitlenmeyi Önleyici Fren Sistemi (ABS) / ESP Valfi | |
| J8 | 40 amper yeşil | – | Elektrikli hafızalı koltuk (varsa) |
| J9 | 40 amper yeşil | – | PZEV / Flex Yakıt motoru |
| J10 | 30 amper pembe | – | Far yıkama rölesi / manifold ayar valfi |
| J11 | 30 amper pembe | – | Elektrikli Kayar Kapı Modülü / Thatchum Röle Kilitleme Güç Kaynağı |
| J13 | 60 amper sarı | – | Çekişsiz Ateşleme (IOD) – Ana |
| J14 | 40 amper yeşil | – | Arka cam buğu çözücü |
| J15 | 30 amper pembe | – | Arka üfleyici |
| J17 | 40 amper yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | Güç Aktarma Organı K10trol Modülü (PCM) İletim Aralığı | |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 amper pembe | – | LO / HI ön silecek |
| J21 | 20 amper mavi | – | Ön / arka yıkayıcı |
| J22 | 25 Bir Doğal | – | Açılır tavan modülü |
| M1 | 15 amper mavi | Orta Yüksek Stop Lambası (CHMSL) / Fren Anahtarı | |
| M2 | – | – | – |
| M3 | – | 20 amper sarı | Yedek sigorta |
| M4 | – | 10 amper kırmızı | Römork Römork |
| M5 | – | 25 Bir Doğal | Çevirici |
| M6 | – | 20 amper sarı | Soket n ° 1 (ACC), yağmur sensörü |
| M7 | 20 amper sarı | Güç soketi n ° 2 (BATT / ACC SELECT) | |
| M8 | – | 20 amper sarı | Isıtmalı ön koltuk (varsa) |
| M9 | – | 20 amper sarı | Isıtmalı arka koltuk (varsa) |
| M10 | 15 amper mavi | K10tak kapalı – Araç eğlence sistemi (IOD-VES), dijital uydu ses alıcısı (SDARS), DVD, eller serbest modülü (HFM), evrensel garaj kapısı açıcı (UGDO), tavan lambası (VANITY LP), akışlı video modülü | |
| M11 | – | 10 amper kırmızı | (Çekimsiz ateşleme) IOD-HVAC / ATC |
| M12 | – | 30 amper yeşil | Amplifikatör (AMP) / Radyo |
| M13 | 20 amper sarı | K10tak Kapalı – Kabin Bölmesi Düğümü (IOD-CCN), SİREN, Saat Modülü (CLK MOD), Çok İşlevli K10trol Anahtarı (MULTI-FCTN SW) / ITM | |
| M14 | – | 20 amper sarı | Yedek sigorta |
| M15 | – | 20 amper sarı | Dikiz Aynası (RR VW MIR), Kabin Bölmesi Düğümü (CCN), Çok İşlevli K10trol Anahtarı (MULTIFTCN SW), Lastik Basıncı M10itörü (TPM), Kızdırma Bujisi Modülü (GLW PLG MOD) – Yalnızca Dizel İhracatı, Takma -Shifter (Hall Effect) ), Akustik Gürültü Önleme (ANC) |
| M16 | 10 amper kırmızı | Yolcu Emniyet K10trolörü / Yolcu Sınıflandırma Modülü (ORC / OCM) | |
| M17 | 15 amper mavi | Sol stop lambası / ehliyet / park yeri (LT-TAIL / LIC / PRK LMP), seyir lambaları | |
| M18 | 15 amper mavi | Arka lamba sağ / park / yarış (RT-TAIL / PRK / RUN LMP) | |
| M19 | – | 25 Bir Doğal | Otomatik kapanma (ASD n° 1 ve n° 2) |
| M20 | – | 15 amper mavi | İç kabin bölmesi düğüm aydınlatması (CCN INT LIGHT), anahtar sırası (SW BANK), direksiy10 k10trol modülü (SCM), direksiy10 simidi |
| M21 | – | 20 amper sarı | Otomatik kapanma (ASD # 3) |
| M22 | – | 10 amper kırmızı | Sağ korna (RT KORNA (YÜKSEK / DÜŞÜK) |
| M23 | – | 10 amper kırmızı | Klax10 gauche (LT KORNA (YÜKSEK / DÜŞÜK) |
| M24 | – | 25 Bir Doğal | Arka silecek (ARKA SİLECEK) |
| M25 | 20 amper sarı | Yakıt pompası (YAKIT POMPASI), dizel kaldırma pompası (DSL LIFT POMPASI) – Yalnızca dışa aktarma | |
| M26 | 10 amper kırmızı | Elektrikli Ayna Anahtarı (PWR MIRR SW), Sürücü Camı Anahtarı (DRVR WIND SW) | |
| M27 | 10 amper kırmızı | K10tak anahtarı (IGN SW), pencere modülü (WIN MOD), PEM. Direksiy10 kol10unun kilitlenmesi | |
| M28 | 10 amper kırmızı | Yeni Nesil K10trolör (NGC), PCM, İletim Gücü (TRANS FEED), TCM | |
| M29 | 10 amper kırmızı | Yolcu Sınıflandırma Modülü (OCM) | |
| M30 | 15 amper mavi | Arka silecek modülü (RR WIPER MOD), elektrikli katlanır ayna (PWR FOLD MIR), diyagnostik güç kaynağı J1962 | |
| M31 | – | 20 amper sarı | Geri vites lambaları (LAMBALAR B / U) |
| M32 | 10 amper kırmızı | Yolcu Emniyet K10trolörü (ORC), TT EUROPE | |
| M33 | 10 amper kırmızı | Yeni Nesil Denetleyici (NGC), Global Güç Aktarma Organı Motor Denetleyicisi (GPEC), TCM | |
| M34 | 10 amper kırmızı | Park yardımı (PRK ASST), ısıtıcı havalandırma, klima modülü (HVAC MOD), far yıkayıcı (HDLP WASH), pusula (COMPAS), kızılötesi sensör, arka kamera, FT Drv / Pass lamba tutucu, el feneri, AHLM, Dizel röle Kabin ısıtıcı, Rad Fan Dizel | |
| M35 | – | 10 amper kırmızı | Isınmış aynalar |
| M36 | – | 20 amper sarı | Güç soketi # 3 (BATT) |
| M37 | 10 amper kırmızı | Kilitlenmeyi Önleyici Fren Sistemi (ABS), Elektr10ik Stabilite Programı (ESP), Stop Lambası Anahtarı (STP LP SW), Rly Hi Yakıt Pompası K10trolü | |
| M38 | 25 Bir Doğal | Kapı kilitleme/kilit açma motorları (MTRS LOCK/UNLOCK), bagaj kapağı kilitleme/kilit açma motorları |
Isıtmalı aynalar, alt gösterge paneli elektrik prizi ve çıkarılabilir zemin k10solu, ileri konumdayken, yalnızca yetkili 1 bayi tarafından bakımı yapılabilecek otomatik sıfırlamalı sigortalara sahiptir. Elektrikli koltuklar, sürücü koltuğunun altında bulunan 30 A’lik 1 devre kesici ile korunmaktadır. Elektrikli camlar, direksiy10 kol10unun yanında ön panelin altında bulunan 25 A’lik 1 devre kesici ile korunmaktadır. Bu sistemlerde geçici veya kalıcı 1 kayıp yaşarsanız, servis için yetkili satıcınıza danışın.
2010
TIPM’de sigorta ataması (2010)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J1 | 40 amper yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 amper pembe | – | Elektrikli bagaj kapağı modülü |
| J3 | 30 amper pembe | Arka kapı modülü (RR kapı düğümü) | |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 amper yeşil | Kilitlenme önleyici fren pompası / stabilite k10trol sistemi | |
| J7 | 30 amper pembe | – | Kilitlenme önleyici fren valfi / stabilite k10trol sistemi |
| J8 | 40 amper yeşil | – | Elektrikli hafızalı koltuk – varsa |
| J9 | 40 amper yeşil | Kısmi Sıfır Emisy10lu Araç Motoru / Çok Yönlü Yakıt | |
| J10 | 30 amper pembe | Far yıkama rölesi / manifold ayar valfi | |
| J11 | 30 amper pembe | Elektrikli kayar kapı modülü / hırsızlık önleme modülü röle kilidi güç kaynağı | |
| J13 | 60 amper sarı | Çekişsiz ateşleme (IOD) -Ana | |
| J14 | 40 amper yeşil | – | Arka cam buğu çözücü |
| J15 | 30 amper pembe | – | Arka üfleyici |
| J17 | 40 amper yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | Güç Aktarma Organı K10trol Modülü İletim Aralığı | |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 amper pembe | – | LO / HI ön silecek |
| J21 | 20 amper mavi | – | Ön / arka yıkayıcı |
| J22 | 25 Bir Doğal | – | Açılır tavan modülü |
| M1 | – | 15 amper mavi | Arka orta fren uyarı ışığı / fren anahtarı |
| M2 | – | – | – |
| M3 | – | 20 amper sarı | Yedek sigorta |
| M4 | – | 10 amper kırmızı | Römork Römork |
| M5 | – | 25 Bir Doğal | Çevirici |
| M6 | – | 20 amper sarı | Soket n ° 1 (ACC), yağmur sensörü |
| M7 | – | 20 amper sarı | Güç soketi n ° 2 (BATT / ACC SELECT) |
| M8 | – | 20 amper sarı | Isıtmalı ön koltuk – varsa |
| M9 | 20 amper sarı | Isıtmalı arka koltuk – varsa | |
| M10 | 15 amper mavi | Taslaksız ateşleme – Video sistemi, uydu radyo, DVD, eller serbest modülü, evrensel garaj kapısı açıcı, iç aydınlatma, akışlı video modülü | |
| M11 | – | 10 amper kırmızı | Çekişsiz ateşleme – Sıcaklık k10trol sistemi |
| M12 | – | 30 amper yeşil | Amplifikatör (AMP) / Radyo |
| M13 | 20 amper sarı | K10tak devre dışı – Gösterge paneli, SIREN, saat modülü, çok işlevli k10trol anahtarı / ITM | |
| M14 | – | 20 amper sarı | Yedek sigorta |
| M15 | 20 amper sarı | Dikiz aynası, gösterge paneli, çok işlevli k10trol anahtarı, lastik basıncı m10itörü, kızdırma bujisi modülü – yalnızca dışa aktarma için dizel, AssyShifter (Hall efekti), akustik gürültü önleme | |
| M16 | 10 amper kırmızı | Hava yastığı modülü / yolcu sınıflandırma modülü | |
| M17 | 15 amper mavi | Sol arka lamba / ehliyet / park, seyir lambaları | |
| M18 | 15 amper mavi | Sağ stop lambası / park yeri / yarış | |
| M19 | 25 Bir Doğal | Otomatik kapanma n ° 1 ve n ° 2 | |
| M20 | 15 amper mavi | İç gösterge paneli aydınlatması, anahtar bankası, direksiy10 kol10u modülü, direksiy10 simidi | |
| M21 | – | 20 amper sarı | Otomatik kapanma n ° 3 |
| M22 | – | 10 amper kırmızı | Sağ korna (HI / LOW) |
| M23 | – | 10 amper kırmızı | Sol korna (HI / LOW) |
| M24 | – | 25 Bir Doğal | Arka cam sileceği |
| M25 | 20 amper sarı | Yakıt pompası, dizel karter pompası – Yalnızca ihracat | |
| M26 | – | 10 amper kırmızı | Elektrikli ayna anahtarı, sürücü camı anahtarı |
| M27 | 10 amper kırmızı | K10tak anahtarı, kablosuz k10trol modülü, anahtarsız giriş modülü, direksiy10 kol10u kilidi | |
| M28 | 10 amper kırmızı | Güç Aktarma Organı K10trol Modülü, Şanzıman Gücü, Şanzıman K10trol Modülü | |
| M29 | – | 10 amper kırmızı | Yolcu sınıflandırma modülü |
| M30 | 15 amper mavi | Arka silecek modülü, elektrikli katlanır ayna, diyagnostik güç kaynağı J1962 | |
| M31 | – | 20 amper sarı | Acil durum ışıkları |
| M32 | – | 10 amper kırmızı | Modül d’airbag, TT EUROPE |
| M33 | 10 amper kırmızı | Güç aktarma sistemi k10trol modülü, şanzıman k10trol modülü | |
| M34 | 10 amper kırmızı | Park Yardımı, Kalorifer Klima Sistem Modülü, Far Yıkayıcı, Pusula, IR Sensör, Arka Kamera, FT Drv / Geçiş Lambası Kapısı, El Feneri, AHLM, Röle Dizel Kabin Isıtıcı, Dizel Rad Fan | |
| M35 | – | 10 amper kırmızı | Isınmış aynalar |
| M36 | – | 20 amper sarı | Soket n ° 3 |
| M37 | 10 amper kırmızı | Kilitlenme önleyici frenler, denge k10trol sistemi, stop lambası anahtarı, yakıt pompası Rly Hi k10trolü | |
| M38 | 25 Bir Doğal | Kapı kilitleme / motorların kilidini açma, bagaj kapağını kilitleme / motorların kilidini açma |
Isıtmalı aynalar, alt gösterge paneli elektrik prizi ve çıkarılabilir zemin k10solu, ileri konumdayken, yalnızca yetkili 1 bayi tarafından bakımı yapılabilecek otomatik sıfırlamalı sigortalara sahiptir. Elektrikli koltuklar, sürücü koltuğunun altında bulunan 30 A’lik 1 devre kesici ile korunmaktadır. Elektrikli camlar, direksiy10 kol10unun yanında ön panelin altında bulunan 25 A’lik 1 devre kesici ile korunmaktadır. Bu sistemlerde geçici veya kalıcı 1 kayıp yaşarsanız, servis için yetkili satıcınıza danışın.
2011
TIPM’de sigorta ataması (2011)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J1 | 40 amper yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 amper pembe | – | Elektrikli bagaj kapağı modülü |
| J3 | 30 amper pembe | – | Arka kapı modülü (RR kapı düğümü) |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 amper yeşil | Kilitlenme önleyici fren pompası / stabilite k10trol sistemi | |
| J7 | 30 amper pembe | – | Kilitlenme önleyici fren valfi / stabilite k10trol sistemi |
| J8 | 40 amper yeşil | – | Elektrikli hafızalı koltuk – varsa |
| J9 | 40 amper yeşil | Kısmi Sıfır Emisy10lu Araç Motoru / Çok Yönlü Yakıt | |
| J10 | 30 amper pembe | Far yıkama rölesi / manifold ayar valfi | |
| J11 | 30 amper pembe | Elektrikli kayar kapı modülü / hırsızlık önleme modülü röle kilidi güç kaynağı | |
| J13 | 60 amper sarı | – | Çekişsiz Ateşleme (IOD) – Ana |
| J14 | 40 amper yeşil | – | Arka cam buğu çözücü |
| J15 | 30 amper pembe | – | Ön üfleyici |
| J17 | 40 amper yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | – | Güç Aktarma Organı K10trol Modülü İletim Aralığı |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 amper pembe | – | LO / HI ön silecek |
| J21 | 20 amper mavi | – | Ön / arka yıkayıcı |
| J22 | 25 Bir Doğal | – | Açılır tavan modülü |
| M1 | – | 15 amper mavi | Arka orta fren uyarı ışığı / fren anahtarı |
| M2 | – | – | – |
| M3 | – | 20 amper sarı | Yedek sigorta |
| M4 | – | 10 amper kırmızı | Römork Römork |
| M5 | – | 25 Bir Doğal | Çevirici |
| M6 | – | 20 amper sarı | Soket n ° 1 (ACC), yağmur sensörü |
| M7 | – | 20 amper sarı | Güç soketi n ° 2 (BATT / ACC SELECT) |
| M8 | – | 20 amper sarı | Isıtmalı ön koltuk – varsa |
| M9 | – | 20 amper sarı | Isıtmalı arka koltuk – varsa |
| M10 | 15 amper mavi | Taslaksız ateşleme – Video sistemi, uydu radyo, DVD, eller serbest modülü, evrensel garaj kapısı açıcı, iç aydınlatma, akışlı video modülü | |
| M11 | 10 amper kırmızı | K10tak Kapalı Çekme – Klima k10trol sistemi | |
| M12 | – | 30 amper yeşil | Amplifikatör (AMP) / Radyo |
| M13 | 20 amper sarı | K10tak kapalı – Gösterge paneli, SIREN, saat modülü, çok işlevli k10trol anahtarı / ITM | |
| M14 | – | 20 amper sarı | Yedek sigorta |
| M15 | 20 amper sarı | Dikiz aynası, gösterge paneli, çok işlevli k10trol anahtarı, lastik basıncı m10itörü, kızdırma bujisi modülü – yalnızca dışa aktarma için dizel, vites kolu (Hall efekti), akustik gürültü önleme | |
| M16 | 10 amper kırmızı | Hava yastığı modülü / yolcu sınıflandırma modülü | |
| M17 | 15 amper mavi | Sol arka lamba / ehliyet / park, seyir lambaları | |
| M18 | – | 15 amper mavi | Sağ stop lambası / park yeri / yarış |
| M19 | – | 25 Bir Doğal | Otomatik kapanma n ° 1 ve n ° 2 |
| M20 | 15 amper mavi | İç gösterge paneli aydınlatması, anahtar bankası, direksiy10 kol10u modülü, direksiy10 simidi | |
| M21 | – | 20 amper sarı | Otomatik kapanma n ° 3 |
| M22 | – | 10 amper kırmızı | Sağ korna (HI / LOW) |
| M23 | – | 10 amper kırmızı | Sol korna (HI / LOW) |
| M24 | – | 25 Bir Doğal | Arka cam sileceği |
| M25 | 20 amper sarı | Yakıt pompası, dizel karter pompası – Yalnızca ihracat | |
| M26 | – | 10 amper kırmızı | Elektrikli ayna anahtarı, sürücü camı anahtarı |
| M27 | 10 amper kırmızı | K10tak anahtarı, kablosuz k10trol modülü, anahtarsız giriş modülü, direksiy10 kol10u kilidi | |
| M28 | 10 amper kırmızı | Güç Aktarma Organı K10trol Modülü, Şanzıman Gücü, Şanzıman K10trol Modülü | |
| M29 | – | 10 amper kırmızı | Yolcu sınıflandırma modülü |
| M30 | 15 amper mavi | Arka silecek modülü, elektrikli katlanır ayna, diyagnostik güç kaynağı J1962 | |
| M31 | – | 20 amper sarı | Acil durum ışıkları |
| M32 | – | 10 amper kırmızı | Modül d’airbag, TT EUROPE |
| M33 | 10 amper kırmızı | Güç aktarma sistemi k10trol modülü, şanzıman k10trol modülü | |
| M34 | 10 amper kırmızı | Park Yardımı, Kalorifer Klima Sistem Modülü, Far Yıkayıcı, Pusula, IR Sensör, Arka Kamera, FT Drv / Geçiş Lambası Kapısı, El Feneri, AHLM, Röle Dizel Kabin Isıtıcı, Dizel Rad Fan | |
| M35 | – | 10 amper kırmızı | Isınmış aynalar |
| M36 | – | 20 amper sarı | Soket n ° 3 |
| M37 | 10 amper kırmızı | Kilitlenme önleyici frenler, denge k10trol sistemi, stop lambası anahtarı, yakıt pompası Rly Hi k10trolü | |
| M38 | 25 Bir Doğal | Kapı kilitleme / motorların kilidini açma, bagaj kapağını kilitleme / motorların kilidini açma |
Isıtmalı aynalar, alt gösterge paneli elektrik prizi ve çıkarılabilir zemin k10solu, ileri konumdayken, yalnızca yetkili 1 bayi tarafından bakımı yapılabilecek otomatik sıfırlamalı sigortalara sahiptir. Elektrikli koltuklar, sürücü koltuğunun altında bulunan 30 A’lik 1 devre kesici ile korunmaktadır. Elektrikli camlar, direksiy10 kol10unun yanında ön panelin altında bulunan 25 A’lik 1 devre kesici ile korunmaktadır. Bu sistemlerde geçici veya kalıcı 1 kayıp yaşarsanız, servis için yetkili satıcınıza danışın.
2012
TIPM’de (2012) sigorta ataması
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J1 | 40 amper yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 amper pembe | – | Elektrikli bagaj kapağı modülü |
| J3 | 30 amper pembe | – | Arka kapı modülü |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 amper yeşil | Kilitlenme önleyici fren pompası / stabilite k10trol sistemi | |
| J7 | 30 amper pembe | Kilitlenme önleyici fren valfi / stabilite k10trol sistemi | |
| J8 | 40 amper yeşil | – | Elektrikli hafızalı koltuk – varsa |
| J9 | 40 amper yeşil | Kısmi Sıfır Emisy10lu Araç Motoru / Çok Yönlü Yakıt – Varsa | |
| J10 | 30 amper pembe | Far yıkayıcı / manifold ayar valfi – varsa | |
| J11 | 30 amper pembe | Elektrikli sürgülü kapı modülü / hırsızlık önleme modülü – varsa | |
| J12 | 30 amper pembe | HVAC arka fan, radyatör fan motoru | |
| J13 | 60 amper sarı | – | Çekişsiz Ateşleme (IOD) – Ana |
| J14 | 40 amper yeşil | – | Arka cam buğu çözücü |
| J15 | 40 amper yeşil | – | Ön üfleyici |
| J17 | 40 amper yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | – | Güç Aktarma Organı K10trol Modülü İletim Aralığı |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 amper pembe | – | LO / HI ön silecek |
| J21 | 20 amper mavi | – | Ön / arka yıkayıcı |
| J22 | 25 Bir Doğal | – | Açılır tavan modülü |
| M1 | – | 15 amper mavi | Arka orta fren uyarı ışığı / fren anahtarı |
| M2 | 20 amper sarı | Römork aydınlatması, ön sis farları, akıllı akü sensörü (IBS) | |
| M3 | 20 amper sarı | Ön / arka aks dolabı, vakum pompası motoru | |
| M4 | – | 10 amper kırmızı | Römork Römork |
| M5 | – | 25 Bir Doğal | Çevirici |
| M6 | 20 amper sarı | Soket n ° 1 (ACC), yağmur sensörü, çakmak (gösterge tablosu veya arka k10sollu) | |
| M7 | 20 amper sarı | Güç soketi n ° 2 (BATT / ACC SELECT) – Orta koltuk veya arka k10sollu | |
| M8 | – | 20 amper sarı | Isıtmalı ön koltuk – varsa |
| M9 | – | 20 amper sarı | Isıtmalı arka koltuk – varsa |
| M10 | 15 amper mavi | Çekişsiz ateşleme – Video sistemi, uydu radyo, DVD, eller serbest modülü, evrensel garaj kapısı açıcı, iç aydınlatma, sürekli video modülü – varsa | |
| M11 | – | 10 amper kırmızı | İklim k10trol sistemi |
| M12 | – | 30 amper yeşil | Amplifikatör / Radyo |
| M13 | 20 amper sarı | Gösterge paneli, SIREN, saat modülü, çok işlevli k10trol anahtarı – varsa | |
| M14 | – | 20 amper sarı | Römork – ekipmana bağlı olarak |
| M15 | 20 amper sarı | Dikiz aynası, gösterge paneli, çok işlevli k10trol anahtarı, lastik basıncı m10itörü, kızdırma bujisi modülü – varsa | |
| M16 | 10 amper kırmızı | Hava yastığı modülü / yolcu sınıflandırma modülü | |
| M17 | 15 amper mavi | Sol arka lamba / ehliyet / park, seyir lambaları | |
| M18 | – | 15 amper mavi | Sağ stop lambası / park yeri / yarış |
| M19 | – | 25 Bir Doğal | güç aktarma organı |
| M20 | 15 amper mavi | İç gösterge paneli aydınlatması, anahtar bankası, direksiy10 kol10u modülü, direksiy10 simidi | |
| M21 | – | 20 amper sarı | güç aktarma organı |
| M22 | – | 10 amper kırmızı | korna çalmak |
| M23 | – | 10 amper kırmızı | korna çalmak |
| M24 | – | 25 Bir Doğal | Arka cam sileceği |
| M25 | 20 amper sarı | Yakıt pompası, dizel karter pompası – varsa | |
| M26 | 10 amper kırmızı | Elektrikli ayna anahtarı, sürücü camı anahtarı | |
| M27 | 10 amper kırmızı | Kablosuz k10trol modülü, anahtarsız giriş modülü | |
| M28 | – | 10 amper kırmızı | Güç aktarma organları, şanzıman k10trol modülü |
| M29 | – | 10 amper kırmızı | Yolcu sınıflandırma modülü |
| M30 | – | 15 amper mavi | Arka silecek modülü, elektrikli katlanır ayna |
| M31 | – | 20 amper sarı | Acil durum ışıkları |
| M32 | 10 amper kırmızı | Hava yastığı modülü, THECHUM – varsa | |
| M33 | – | 10 amper kırmızı | güç aktarma organı |
| M34 | 10 amper kırmızı | Park Yardımı, Kalorifer Klima K10trol Modülü, Far Yıkayıcı, Pusula, Arka Kamera, Kapı Işıkları, El Feneri, Röle Dizel Kabin Isıtıcı, Dizel Rad Fan – Varsa | |
| M35 | – | 10 amper kırmızı | Isınmış aynalar |
| M36 | – | 20 amper sarı | Güç soketi # 3 (gösterge tablosu veya orta k10sollu) |
| M37 | 10 amper kırmızı | Kilitlenme önleyici frenler, denge k10trolü, stop lambası, yakıt pompası | |
| M38 | 25 Bir Doğal | Kapı kilitleme / motorların kilidini açma, bagaj kapağını kilitleme / motorların kilidini açma |
Isıtmalı aynalar, alt gösterge paneli elektrik prizi ve çıkarılabilir zemin k10solu, ileri konumdayken, yalnızca yetkili 1 bayi tarafından bakımı yapılabilecek otomatik sıfırlamalı sigortalara sahiptir. Elektrikli koltuklar, sürücü koltuğunun altında bulunan 30 A’lik 1 devre kesici ile korunmaktadır. Elektrikli camlar, direksiy10 kol10unun yanında ön panelin altında bulunan 25 A’lik 1 devre kesici ile korunmaktadır. Bu sistemlerde geçici veya kalıcı 1 kayıp yaşarsanız, servis için yetkili satıcınıza danışın.
2013, 2014, 2015
TIPM’de sigorta ataması (2013, 2014, 2015)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J1 | 40 amper yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 amper pembe | – | Elektrikli bagaj kapağı modülü |
| J3 | 30 amper pembe | – | Arka kapı modülü |
| J4 | 25 Bir Doğal | – | Sürücü kapısı düğümü |
| J5 | 25 Bir Doğal | – | Yolcu kapısı düğümü |
| J6 | 40 amper yeşil | – | Kilitlenme önleyici fren pompası / stabilite k10trol sistemi |
| J7 | 30 amper pembe | – | Kilitlenme önleyici fren valfi / stabilite k10trol sistemi |
| J8 | 40 amper yeşil | – | Elektrikli hafızalı koltuk – varsa |
| J9 | 40 amper yeşil | Kısmi sıfır emisy10lu araç motoru / genel amaçlı yakıt – varsa | |
| J10 | 30 amper pembe | Far Yıkayıcı / Manifold Ayar Valfi – Varsa | |
| J11 | 30 amper pembe | Elektrikli sürgülü kapı modülü / hırsızlık önleme modülü – varsa | |
| J12 | 30 amper pembe | HVAC arka fan, radyatör fan motoru | |
| J13 | 60 amper sarı | – | Çekişsiz Ateşleme (IOD) – Ana |
| J14 | 40 amper yeşil | – | Arka cam buğu çözücü |
| J15 | 40 amper yeşil | – | Ön üfleyici |
| J17 | 40 amper yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | – | Güç Aktarma Organı K10trol Modülü İletim Aralığı |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 amper pembe | – | LO / HI ön silecek |
| J21 | 20 amper mavi | – | Ön / arka yıkayıcı |
| J22 | 25 Bir Doğal | – | Açılır tavan modülü |
| M1 | – | 15 amper mavi | Arka orta fren uyarı ışığı / fren anahtarı |
| M2 | – | 20 amper sarı | Ön sis farları |
| M3 | – | 20 amper sarı | Ön / arka aks dolabı, vakum pompası motoru |
| M4 | – | 10 amper kırmızı | Römork Römork |
| M5 | – | 25 Bir Doğal | Çevirici |
| M6 | – | 20 amper sarı | Soket n ° 1 (ACC), yağmur sensörü, çakmak (gösterge tablosu veya arka k10sollu) |
| M7 | 20 amper sarı | Güç soketi n ° 2 (BATT / ACC SELECT) – Orta koltuk veya arka k10sollu | |
| M8 | – | 20 amper sarı | Isıtmalı ön koltuk – varsa |
| M9 | – | 20 amper sarı | Isıtmalı arka koltuk – varsa |
| M10 | 15 amper mavi | Taslaksız ateşleme – Video sistemi, uydu radyo, DVD, eller serbest modülü, evrensel garaj kapısı açıcı, iç aydınlatma, akışlı video modülü | |
| M11 | – | 10 amper kırmızı | İklim k10trol sistemi |
| M12 | – | 30 amper yeşil | Amplifikatör / Radyo |
| M13 | – | 20 amper sarı | Gösterge paneli, SIREN, saat modülü, çok işlevli k10trol anahtarı – varsa |
| M14 | – | 20 amper sarı | Römork – ekipmana bağlı olarak |
| M15 | 20 amper sarı | Dikiz aynası, gösterge paneli, çok işlevli k10trol anahtarı, lastik basıncı m10itörü, kızdırma bujisi modülü – varsa | |
| M16 | – | 10 amper kırmızı | Hava yastığı modülü / yolcu sınıflandırma modülü |
| M17 | – | 15 amper mavi | Sol arka lamba / ehliyet / park, seyir lambaları |
| M18 | – | 15 amper mavi | Sağ stop lambası / park yeri / yarış |
| M19 | – | 25 Bir Doğal | güç aktarma organı |
| M20 | – | 15 amper mavi | İç gösterge paneli aydınlatması, anahtar bankası, direksiy10 kol10u modülü, direksiy10 simidi |
| M21 | – | 20 amper sarı | güç aktarma organı |
| M22 | – | 10 amper kırmızı | korna çalmak |
| M23 | – | 10 amper kırmızı | korna çalmak |
| M24 | – | 25 Bir Doğal | Arka cam sileceği |
| M25 | – | 20 amper sarı | Yakıt pompası, dizel karter pompası – varsa |
| M26 | – | 10 amper kırmızı | Elektrikli ayna anahtarı, sürücü camı anahtarı |
| M27 | – | 10 amper kırmızı | Kablosuz k10trol modülü, anahtarsız giriş modülü |
| M28 | – | 10 amper kırmızı | Güç aktarma organları, şanzıman k10trol modülü |
| M29 | – | 10 amper kırmızı | Yolcu sınıflandırma modülü |
| M30 | – | 15 amper mavi | Arka silecek modülü, elektrikli katlanır ayna |
| M31 | – | 20 amper sarı | Acil durum ışıkları |
| M32 | – | 10 amper kırmızı | Hava yastığı modülü, THECHUM – varsa |
| M33 | – | 10 amper kırmızı | güç aktarma organı |
| M34 | 10 amper kırmızı | Park Yardımı, Kalorifer Klima K10trol Modülü, Far Yıkayıcı, Pusula, Arka Kamera, Kapı Işıkları, El Feneri, Röle Dizel Kabin Isıtıcı, Dizel Rad Fan – Varsa | |
| M35 | – | 10 amper kırmızı | Isınmış aynalar |
| M36 | – | 20 amper sarı | Güç soketi # 3 (gösterge tablosu veya orta k10sollu) |
| M37 | – | 10 amper kırmızı | Kilitlenme önleyici frenler, denge k10trolü, stop lambası, yakıt pompası |
| M38 | – | 25 Bir Doğal | Kapı kilitleme / motorların kilidini açma, bagaj kapağını kilitleme / motorların kilidini açma |
| CB1 | – | 25 A devre kesici | Elektrikli camlar |
2016
TIPM’de (2016) sigorta ataması
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| J1 | 40 amper yeşil | – | Elektrikli katlanır koltuk |
| J2 | 30 amper pembe | – | Elektrikli bagaj kapağı modülü |
| J3 | 30 amper pembe | – | Arka kapı modülü |
| J4 | 25 1 klozet | – | Sürücü kapısı düğümü |
| J5 | 25 1 klozet | – | Yolcu kapısı düğümü |
| J6 | 40 amper yeşil | – | Kilitlenme önleyici fren pompası / stabilite k10trol sistemi |
| J7 | 30 amper pembe | – | Kilitlenme önleyici fren valfi / stabilite k10trol sistemi |
| J8 | 40 amper yeşil | – | Elektrikli hafızalı koltuk – varsa |
| J9 | 40 amper yeşil | Kısmi Sıfır Emisy10lu Araç Motoru / Çok Yönlü Yakıt – Varsa | |
| J10 | 30 amper pembe | Far Yıkayıcı / Manifold Ayar Valfi – Varsa | |
| J11 | 30 amper pembe | – | Elektrikli sürgülü kapı modülü / hırsızlık önleme modülü – varsa |
| J12 | 30 amper pembe | – | HVAC arka fan, radyatör fan motoru |
| J13 | 60 amper sarı | – | Çekişsiz Ateşleme (IOD) – Ana |
| J14 | 40 amper yeşil | – | Arka cam buğu çözücü |
| J15 | 40 amper yeşil | – | Ön üfleyici |
| J17 | 40 amper yeşil | – | marş solenoidi |
| J18 | 20 amper mavi | – | Güç Aktarma Organı K10trol Modülü İletim Aralığı |
| J19 | 60 amper sarı | – | Radyatör fanı |
| J20 | 30 amper pembe | – | LO / HI ön silecek |
| J21 | 20 amper mavi | – | Ön / arka yıkayıcı |
| J22 | 25 1 klozet | – | Açılır tavan modülü |
| M1 | – | 15 amper mavi | Arka orta fren uyarı ışığı / fren anahtarı |
| M2 | – | 20 amper sarı | Ön sis farları |
| M3 | – | 20 amper sarı | Ön / arka aks dolabı, vakum pompası motoru |
| M5 | – | 25 1 klozet | Çevirici |
| M6 | 20 amper sarı | Soket n ° 1 (ACC), yağmur sensörü, çakmak (gösterge tablosu veya arka k10sollu) | |
| M7 | 20 amper sarı | Güç soketi n ° 2 (BATT / ACC SELECT) – Orta koltuk veya arka k10sollu | |
| M8 | – | 20 amper sarı | Isıtmalı ön koltuk – varsa |
| M9 | – | 20 amper sarı | Isıtmalı arka koltuk – varsa |
| M10 | 15 amper mavi | Çekişsiz ateşleme – Video sistemi, uydu radyo, DVD, eller serbest modülü, evrensel garaj kapısı açıcı, iç aydınlatma, sürekli video modülü – varsa | |
| M11 | – | 10 amper kırmızı | İklim k10trol sistemi |
| M12 | – | 30 amper yeşil | Amplifikatör / Radyo |
| M13 | 20 amper sarı | Gösterge paneli, SIREN, saat modülü, çok işlevli k10trol anahtarı – varsa | |
| M14 | – | 20 amper sarı | Römork – ekipmana bağlı olarak |
| M15 | 20 amper sarı | Dikiz aynası, gösterge paneli, çok işlevli k10trol anahtarı, lastik basıncı m10itörü, kızdırma bujisi modülü – varsa | |
| M16 | 10 amper kırmızı | Hava yastığı modülü / yolcu sınıflandırma modülü | |
| M17 | – | 15 amper mavi | Sol arka lamba / ehliyet / park, seyir lambaları |
| M18 | – | 15 amper mavi | Sağ stop lambası / park yeri / yarış |
| M19 | – | 25 1 klozet | güç aktarma organı |
| M20 | 15 amper mavi | İç gösterge paneli aydınlatması, anahtar bankası, direksiy10 kol10u modülü, direksiy10 simidi | |
| M21 | – | 20 amper sarı | güç aktarma organı |
| M22 | – | 10 amper kırmızı | korna çalmak |
| M23 | – | 10 amper kırmızı | korna çalmak |
| M24 | – | 25 1 klozet | Arka cam sileceği |
| M25 | – | 20 amper sarı | Yakıt pompası, dizel karter pompası – varsa |
| M26 | – | 10 amper kırmızı | Elektrikli ayna anahtarı, sürücü camı anahtarı |
| M27 | – | 10 amper kırmızı | Kablosuz k10trol modülü, anahtarsız giriş modülü |
| M28 | – | 10 amper kırmızı | Güç aktarma organları, şanzıman k10trol modülü |
| M29 | – | 10 amper kırmızı | Yolcu sınıflandırma modülü |
| M30 | – | 15 amper mavi | Arka silecek modülü, elektrikli katlanır ayna |
| M31 | – | 20 amper sarı | Acil durum ışıkları |
| M32 | – | 10 amper kırmızı | Hava yastığı modülü, THECHUM – varsa |
| M33 | – | 10 amper kırmızı | güç aktarma organı |
| M34 | 10 amper kırmızı | Park Yardımı, Kalorifer Klima K10trol Modülü, Far Yıkayıcı, Pusula, Arka Kamera, Kapı Işıkları, El Feneri, Röle Dizel Kabin Isıtıcı, Dizel Rad Fan – Varsa | |
| M35 | – | 10 amper kırmızı | Isınmış aynalar |
| M36 | – | 20 amper sarı | Güç soketi # 3 (gösterge tablosu veya orta k10sollu) |
| M37 | – | 10 amper kırmızı | Kilitlenme önleyici frenler, denge k10trolü, stop lambası, yakıt pompası |
| M38 | – | 25 1 klozet | Kapı kilitleme / motorların kilidini açma, bagaj kapağını kilitleme / motorların kilidini açma |
| CB1 | – | 25 A devre kesici | Elektrikli camlar |
