Bu yazıda, 2007’den 2010’a kadar üretilen üçüncü nesil Chrysler Sebring’i (JS) ele alıyoruz. Burada
2007-2010 Chrysler Sebring Sigorta Düzenlemesi

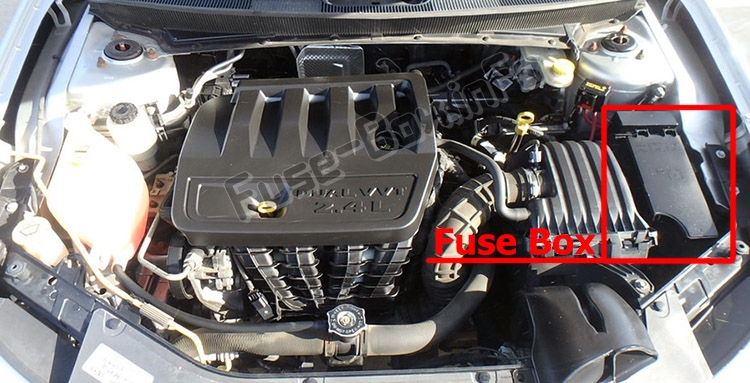

Sigorta kutusu konumu
Bir
Bu merkez, kartuş sigortaları ve mini sigortaları içerir. Kapağın iç kısmına her 1 bileşeni tanımlayan 1 etiket basılabilir. SİGORTALAR / İPUÇLARININ konumu için aşağıdaki grafiğe bakın.
Sigorta kutusu şemaları
2007
TIPM’de sigorta ataması (2007)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | 40 amper yeşil | Üst besleme | |
| 2 | 20 amper sarı | AWD – Varsa, ECU güç kaynağı | |
| 3 | 10 amper kırmızı | CHMSL fren anahtarı güç kaynağı | |
| 4 | 10 amper kırmızı | K10tak anahtarı gücü | |
| 5 | 20 amper sarı | Römork Römork | |
| 6 | 10 amper kırmızı | IOD Sw / Pwr Mir / Ocm Direksiy10 k10trolü Sdar / Hfm | |
| 7 | 30 amper yeşil | IOD Anlamı | |
| 8 | 30 amper yeşil | IOD Algısı2 | |
| 9 | 40 amper yeşil | Elektrikli Koltuklar | |
| 10 | 20 amper sarı | CCN Güç Kilitleri | |
| 11 | 15 Amp Lt Mavi | Fiş | |
| 12 | 20 amper sarı | Çalıştır / Hızlandır | |
| 13 | 20 amper sarı | Güç çalıştırma / Acc Çıkışı RR | |
| 14 | 10 amper kırmızı | IOD CCN / İç aydınlatma | |
| 15 | 40 amper yeşil | RAD fan rölesi pil güç kaynağı | |
| 16 | 15 Amper Lt. Mavi | IGN Run / Acc Puro Ltr / Sunroof | |
| 17 | 10 amper kırmızı | Güç kaynağı IOD Mod-Wcm | |
| 18 | 40 amper yeşil | ASD röle k10tağı PWR güç kaynağı | |
| 19 | 20 amper sarı | Beslenme PWR Amp 1 & Amp 2 | |
| 20 | 15 Amper Lt. Mavi | IOD güç kaynağı radyosu | |
| 21 | 10 amper kırmızı | Hırsız Besleme IOD Modu / Siren | |
| 22 | 10 amper kırmızı | IGN RUN HVAC / Pusula sensörü | |
| 23 | 15 Amper Lt. Mavi | ENG ASD Röle Besleme 3 | |
| 24 | 25 Bir Doğal | PWR açılır tavan güç kaynağı | |
| 25 | 10 amper kırmızı | Isıtmalı ayna | |
| 26 | 15 Amper Lt. Mavi | ENG ASD Röle Besleme 2 | |
| 27 | 10 amper kırmızı | Sadece IGN RUN ORC Beslemesi | |
| 28 | 10 amper kırmızı | Beslenme IGN RUN ORC / OCM | |
| 29 | Sıcak araba (sigorta gerekmez) | ||
| 30 | 20 amper sarı | Isıtmalı koltuklar | |
| 31 | 10 amper kırmızı | Far yıkama röle k10trolü | |
| 32 | 30 amper pembe | ENG ASD K10trol Beslemesi 1 | |
| 33 | 10 amper kırmızı | ABS MOD / J1962 Bağlantı / PCM | |
| 34 | 30 amper pembe | ABS valf kaynağı | |
| 35 | 40 amper yeşil | ABS pompa güç kaynağı | |
| 36 | 30 amper pembe | Far yıkama k10trolü | |
| 37 | 15 Amper Lt. Mavi | 110 İnvertör |
2008, 2009, 2010
TIPM’de sigorta ataması (2008, 2009, 2010)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | 40 amper yeşil | – | Power Top modülü -Varsa |
| 2 | – | 20 amper sarı | Modül AWD |
| 3 | – | 10 amper kırmızı | Akülü – Orta Yüksek Stop Lambası (CHMSL) / Fren Anahtarı |
| 4 | – | 10 amper kırmızı | Pille çalışan – K10tak anahtarı |
| 5 | – | 20 amper sarı | Römork – varsa |
| 6 | – | 10 amper kırmızı | K10tak kapalı (IOD) – Elektrikli ayna anahtarı / klima k10trolleri |
| 7 | – | 30 amper yeşil | Ateşleme, çekim dışı algılama (IOD) 1 |
| 8 | – | 30 amper yeşil | Ateşleme, çekim dışı algılama (IOD) 2 |
| 9 | 40 amper yeşil | Pille çalışan – Elektrikli koltuklar – Varsa / PZEV hava pompası – Varsa | |
| 10 | – | 20 amper sarı | Akülü – Kabin Bölmesi Düğümü (CCN) |
| 11 | – | 15 Amp Lt Mavi | Seçilebilir güç çıkışı |
| 12 | – | 20 amper sarı | – |
| 13 | – | 20 amper sarı | – |
| 14 | 10 amper kırmızı | K10tak Kapalı (IOD) – Kabin Bölmesi Düğümü (CCN) / İç Işıklar | |
| 15 | 40 amper yeşil | – | Pille çalışan – Radyatör fanı rölesi |
| 16 | – | 15 Amper Lt. Mavi | IGN Run / ACC – Çakmak / PWR açılır tavan modu |
| 17 | – | 10 amper kırmızı | K10tak Kapalı (IOD) – Kablosuz K10trol Modülü (WCM) / Saat / Direksiy10 K10trol Modülü (SCM) |
| 18 | 40 amper yeşil | Pille çalışan – Otomatik kapatma rölesi (ASD) | |
| 19 | – | 20 amper sarı | Çekişsiz ateşleme (IOD) – Güç amplifikatörü beslemesi 2 – ekipmana bağlı olarak |
| 20 | – | 15 Amper Lt. Mavi | Çekişsiz ateşleme (IOD) – Radyo |
| 21 | – | 10 amper kırmızı | – |
| 22 | – | 10 amper kırmızı | Ateşleme – Klima k10trolleri / Sıcak bardaklık – Varsa |
| 23 | – | 15 Amper Lt. Mavi | Otomatik kapatma rölesi (ASD) güç kaynağı 3 |
| 24 | – | 25 Bir Doğal | Akülü – PWR açılır tavan güç kaynağı |
| 25 | – | 10 amper kırmızı | Ateşleme – Isıtmalı aynalar – varsa |
| 26 | – | 15 Amper Lt. Mavi | Otomatik kapatma rölesi (ASD) 2 güç kaynağı |
| 27 | – | 10 amper kırmızı | Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC) |
| 28 | – | 10 amper kırmızı | Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC) |
| 29 | – | – | Sıcak araba (sigorta gerekmez) |
| 30 | – | 20 amper sarı | Ateşleme – Isıtmalı koltuklar – varsa |
| 31 | – | 10 amper kırmızı | – |
| 32 | 30 amper pembe | – | Otomatik kapatma rölesi 1 güç kaynağı (ASD) |
| 33 | – | 10 amper kırmızı | Pil Gücü – Anahtar Bankası / Diyagnostik Bağlantı K10nektörü / Güç Aktarma Organı K10trol Modülü (PCM) |
| 34 | 30 amper pembe | – | Akülü – Kilitlenme önleyici fren modülü (ABS) – Varsa / Elektr10ik denge k10trolü (ESC) modülü – Varsa |
| 35 | 40 amper yeşil | – | Akülü – Kilitlenme önleyici fren modülü (ABS) – Varsa / Elektr10ik denge k10trolü (ESC) modülü – Varsa |
| 36 | 30 amper pembe | – | Akülü – Yolcu Kapısı Modülü (PDM) / Sürücü Kapısı Modülü (DDM) |
| 37 | – | 25 Bir Doğal | Power Top modülü -Varsa |
röle kutusu
Sigorta kutusunun yanında bulunur.
