Chrysler PT Cruiser kompakt MPV 2001’den 2010’a kadar üretildi. Bu yazıda
İçindekiler
Sigorta Düzenlemesi Chrysler PT Cruiser 2001-2010
Sigorta kutusu konumu

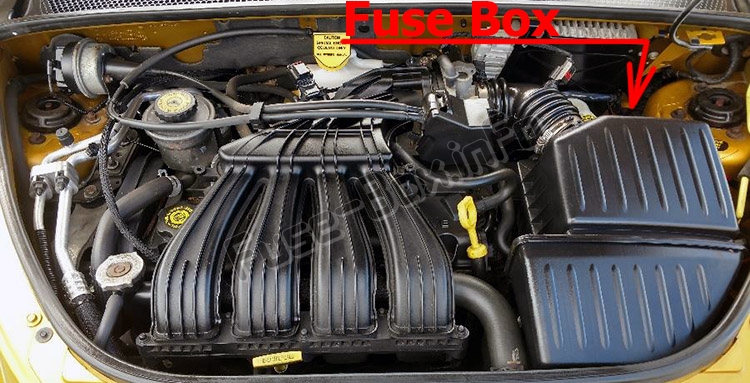

Makine bölümü

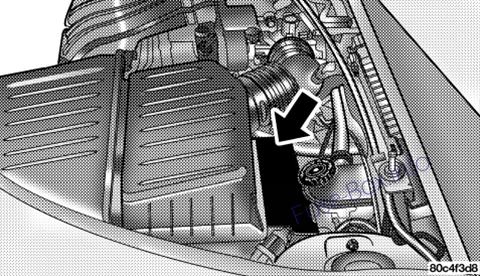

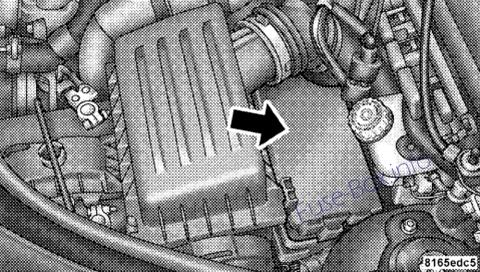

Motor bölmesinde 1
Kapağın altında bileşenleri ve devreleri tanımlayan 1 etiket bulunur.
Bir
Bu merkez, kartuş sigortaları ve mini sigortaları içerir. Her 1 sigortanın ve bileşenin açıklaması kapağın içine damgalanabilir.
Dahili sigortalar (2001-2005)

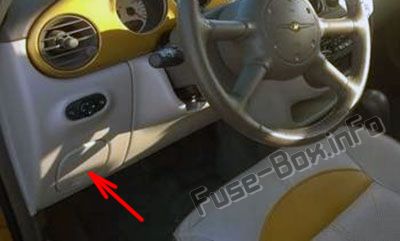

Sigorta erişim paneli, direksiy10 kol10unun yanında gösterge panelinin sol tarafında bulunur.
Paneli çıkarmak için gösterildiği gibi çıkarın. Kapağın içinde bileşenleri ve devreleri tanımlayan 1 etiket bulunur.
Sigorta kutusu şemaları
2004

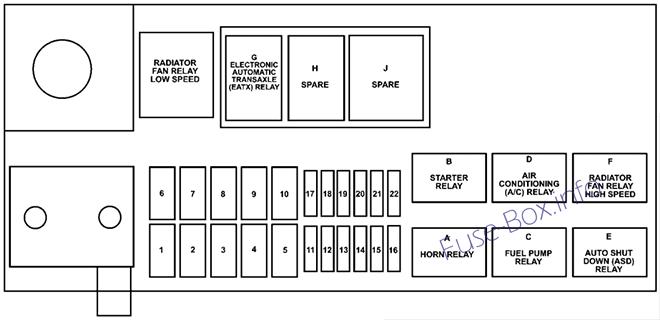

Enerji dağıtım merkezi
| Numara. | Amfi / Renk | Birleştirilmiş Makaleler |
|---|---|---|
| 1 | 30 amper / pembe | Ateşleme başlangıcı |
| 2 | 40 amper / yeşil | Kilitlenme önleyici fren pompası (ABS) |
| 3 | 40 amper / yeşil | Ateşleme |
| 4 | 30A / Mavi | Isıtmalı koltuklar |
| 5 | 40 amper / yeşil | Radyatör fanı |
| 6 | 20 amper / mavi | Güç Yükseklik Ayarlayıcı |
| 7 | 30A / Mavi | Kilitlenme önleyici fren solenoidi (ABS) |
| 8 | 40 amper / yeşil | Elektrikli arka ışık (EBL) |
| 9 | Kıyamamak | |
| 10 | 40 amper / yeşil | Dış aydınlatma, uzaktan anahtarsız giriş, alarm ve kapı kilitleri |
| 11 | 10 amper / kırmızı | Klima (Klima) |
| 12 | 15 Amp / Lt Mavi | Işıkları durdur |
| 13 | 20 amper / sarı | Yakıt pompası / otomatik kapanma (ASD) |
| 14 | 15 Amp / Lt Mavi | korna çalmak |
| 15 | 20 amper / sarı | Elektr10ik otomatik şanzıman (ETAX) |
| 16 | 15 Amp / Lt Mavi | SLT Kirişi |
| 17 | 20 amper / sarı | Çekişsiz ateşleme (IOD) |
| 18 | 15 Amp / Lt Mavi | Risk |
| 19 | 20 amper / sarı | Satış noktaları |
| 20 | Kıyamamak | |
| 21 | 20 amper / sarı | Sis farları (yalnızca ihracat) |
| 22 | Kıyamamak |

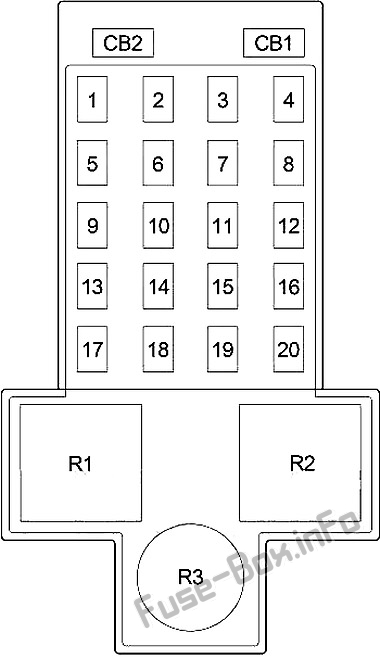

Gösterge Paneli
| Numara. | Amfi / Renk | Birleştirilmiş Makaleler |
|---|---|---|
| 1 | 25 A / Doğal | Far anahtarı |
| 2 | 15 amper / mavi | Dış Aydınlatma |
| 3 | 20 amper / sarı | RKE / Kapı kilitleri |
| 4 | 20 amper / sarı | Güç yükseklik ayarı |
| 5 | 10 amper / kırmızı | Yalnızca hava yastığı çalışması |
| 6 | 10 amper / kırmızı | B / U Elektrikli arka ışık (EBL) NEU SAF |
| 7 | 25 A / Doğal | HVAC fanı |
| 8 | 15 amper / mavi | Sis farı (yalnızca yerel) |
| 9 | 10 amper / kırmızı | Hava Yastığı Run-ST |
| 10 | 10 amper / kırmızı | Küme / RKE / SKIM |
| 11 | 10 amper / kırmızı | Motor modülü / ABS-TRAC |
| 12 | 10 amper / kırmızı | Relais PDC / LDP |
| 13 | 10 amper / kırmızı | İç aydınlatma |
| 14 | 20 amper / sarı | Sunroof / Tavan k10solu / Radyo |
| 15 | 20 amper / sarı | Ön cam silecekleri / Tarak. FLS |
| 16 | 10 amper / kırmızı | Otomatik Çubuk / K10tak Kapalı / Çalıştır |
| 17 | 15 amper / mavi | Isıtmalı koltuklar |
| 18 | 10 amper / kırmızı | Isınmış aynalar |
| 19 | 10 amper / kırmızı | Lamba ön bölümü RT |
| 20 | 10 amper / kırmızı | Ön Lamba Lt. |
| CB1 | 25 A devre kesici | Far anahtarı |
| CB2 | 20 A devre kesici | Elektrikli pencere |
| R1 | LHD: far; RHD: Isıtmalı koltuk |
|
| R2 | LHD: ısıtmalı koltuk; RHD: far |
|
| R3 | Kullanılmamış |
2005
Enerji dağıtım merkezi
| Numara. | Amfi / Renk | Birleştirilmiş Makaleler |
|---|---|---|
| MAKSİMUM SİGORTA: | ||
| 1 | 30 amper / pembe | Ateşleme başlangıcı |
| 2 | 40 amper / yeşil | Kilitlenme önleyici fren pompası (ABS) |
| 3 | 40 amper / yeşil | Ateşleme |
| 4 | 30 amper / pembe | Isıtmalı koltuklar |
| 5 | 40 amper / yeşil | Radyatör Fanı (Sadece Düşük Devirli Turbo) |
| 6 | 50 amper / kırmızı | Yüksek Hızlı Radyatör Fanı (Sadece Turbo) |
| 7 | 30 amper / pembe | Kilitlenme önleyici fren solenoidi (ABS) |
| 8 | 40 amper / yeşil | Elektrikli arka ışık (EBL) |
| 9 | Kıyamamak | |
| 10 | 40 amper / yeşil | IP sigorta bloğu |
| MİNİ SİGORTA: | ||
| 11 | 10 amper / kırmızı | Klima (Klima) |
| 12 | 15 amper / mavi | Işıkları durdur |
| 13 | 20 amper / sarı | Yakıt pompası / otomatik kapanma (ASD) |
| 14 | 15 amper / mavi | korna çalmak |
| 15 | 20 amper / sarı | Elektr10ik otomatik şanzıman (ETAX) |
| 16 | 15 amper / mavi | SLT Kirişi |
| 17 | 20 amper / sarı | İYOT |
| 18 | 15 amper / mavi | yanıp sönen tehlike |
| 19 | 20 amper / sarı | Fiş |
| 20 | Kıyamamak | |
| 21 | 20 amper / sarı | Sis farları (yalnızca ihracat) |
| 22 | Kıyamamak |
Gösterge Paneli
| Numara. | Amfi / Renk | Birleştirilmiş Makaleler |
|---|---|---|
| 1 | 25 A / Doğal | Far anahtarı |
| 2 | 15 amper / mavi | Dış Aydınlatma |
| 3 | 20 amper / sarı | RKE / Kapı kilitleri |
| 4 | 20 amper / sarı | Güç yükseklik ayarı |
| 5 | 10 amper / kırmızı | Yalnızca hava yastığı çalışması |
| 6 | 10 amper / kırmızı | B / U Elektrikli arka ışık (EBL) NEU SAF |
| 7 | 25 A / Doğal | HVAC fanı |
| 8 | 15 amper / mavi | Sis farı (yalnızca yerel) |
| 9 | 10 amper / kırmızı | Hava Yastığı Run-ST |
| 10 | 10 amper / kırmızı | Küme / RKE / SKIM |
| 11 | 10 amper / kırmızı | Motor modülü / ABS-TRAC |
| 12 | 10 amper / kırmızı | Relais PDC / LDP |
| 13 | 10 amper / kırmızı | İç aydınlatma |
| 14 | 20 amper / sarı | Sunroof / Tavan k10solu / Radyo |
| 15 | 20 amper / sarı | Ön cam silecekleri / Tarak. FLS |
| 16 | 10 amper / kırmızı | Otomatik Çubuk / K10tak Kapalı / Çalıştır |
| 17 | 15 amper / mavi | Isıtmalı koltuklar |
| 18 | 10 amper / kırmızı | Isınmış aynalar |
| 19 | 10 amper / kırmızı | Lamba ön bölümü RT |
| 20 | 10 amper / kırmızı | Ön Lamba Lt. |
| CB1 | 25 A devre kesici | Far anahtarı |
| CB2 | 20 A devre kesici | Elektrikli pencere |
| R1 | LHD: far; RHD: Isıtmalı koltuk |
|
| R2 | LHD: ısıtmalı koltuk; RHD: far |
|
| R3 | Kullanılmamış |
2006, 2007, 2008, 2009 ve 2010

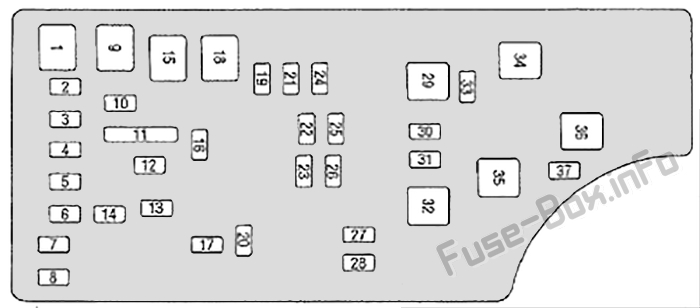

Makine bölümü
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | 40 amper yeşil | Power Top Feed – Dönüştürülebilir benzersiz | |
| 2 | 20 amper sarı | ECU AWD güç kaynağı | |
| 3 | 10 amper kırmızı | CHMSL fren anahtarı güç kaynağı | |
| 4 | 10 amper kırmızı | K10tak anahtarı gücü | |
| 5 | 20 amper sarı | Römork Römork | |
| 6 | 10 amper kırmızı | IOD Sw / Pwr Mir / Ocm Direksiy10 k10trolü Sdar / Hfm | |
| 7 | 30 amper yeşil | IOD Algısı1 | |
| 8 | 30 amper yeşil | IOD Algısı2 | |
| 9 | 40 amper yeşil | Elektrikli Koltuklar | |
| 10 | 20 amper sarı | CCN, güç kilitleri | |
| 11 | 15 Amp Lt Mavi | Fiş | |
| 12 | 20 amper sarı | Çalıştır / Hızlandır | |
| 13 | 20 amper sarı | Güç çalıştırma / Acc Çıkışı RR | |
| 14 | 10 amper kırmızı | IOD CCN / İç aydınlatma | |
| 15 | 50 amper kırmızı | RAD fan rölesi pil güç kaynağı | |
| 16 | 15 Amper Lt. Mavi | IGN Run / Acc Puro Ltr / Sunroof | |
| 17 | 10 amper kırmızı | IOD Feed CVT Mod / Mod_Wcm | |
| 18 | 40 amper yeşil | ASD röle k10tağı PWR güç kaynağı | |
| 19 | 20 amper sarı | Beslenme PWR Amp 1 & Amp 2 | |
| 20 | 15 Amper Lt. Mavi | IOD güç kaynağı radyosu | |
| 21 | 10 amper kırmızı | Hırsız Besleme IOD Modu / Siren | |
| 22 | 10 amper kırmızı | Hvac / Pusula IGN RUN sensörü | |
| 23 | 15 Amper Lt. Mavi | ENG ASD Röle Besleme 3 | |
| 24 | 25 Bir Doğal | PWR açılır tavan güç kaynağı | |
| 25 | 10 amper kırmızı | Isıtmalı ayna | |
| 26 | 15 Amper Lt. Mavi | ENG ASD Röle Besleme 2 | |
| 27 | 10 amper kırmızı | Sadece IGN RUN ORC Beslemesi | |
| 28 | 10 amper kırmızı | Beslenme IGN RUN ORC / OCM | |
| 29 | BOŞ | ||
| 30 | 20 amper sarı | Isıtmalı koltuklar | |
| 31 | 10 amper kırmızı | Far yıkama röle k10trolü | |
| 32 | 30 amper pembe | ENG ASD K10trol Beslemesi 1 | |
| 33 | 10 amper kırmızı | ABS MOD / J1962 Bağlantı / PCM | |
| 34 | 30 amper pembe | ABS valf kaynağı | |
| 35 | 40 amper yeşil | ABS pompa güç kaynağı | |
| 36 | 30 amper pembe | Far yıkama k10trolü | |
| 37 | 25 Bir Doğal | Kıyamamak |
