Chrysler Pacifica (İngiltere) minivanı 2017’den günümüze kadar mevcuttur. Bu yazıda,
İçindekiler
Sigorta düzeni Chrysler Pacifica 2017-2019 …
Sigorta kutusu konumu

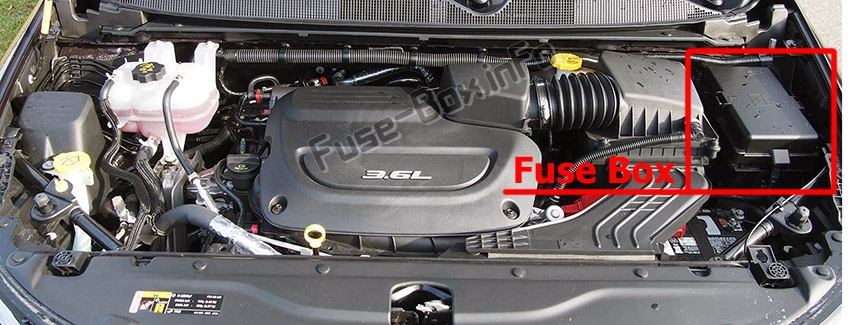

Makine bölümü
Güç dağıtım merkezi, motor bölmesinde akünün yanında bulunur.
Bu merkezde kartuş sigortalar, mini sigortalar, mikro sigortalar, devre kesiciler ve röleler bulunur. Kapağın iç tarafında her 1 bileşeni tanımlayan 1 etiket basılıdır.
Dahili sigortalar (2017)
İç sigorta paneli, yolcu bölmesinde, gösterge panelinin altında sol ön panelde bulunur.
Sigorta kutusunun şeması
2017

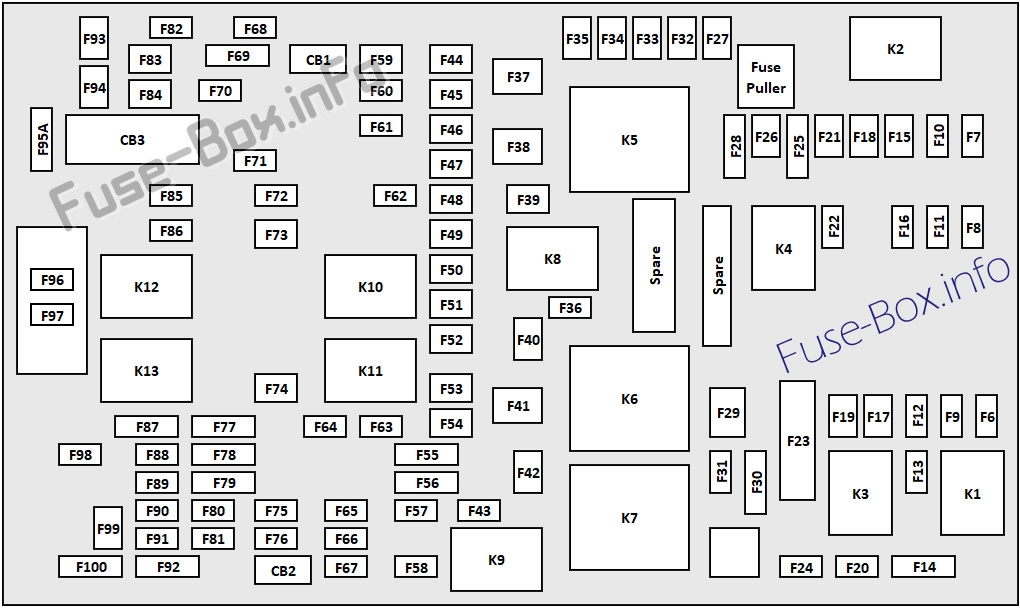

Makine bölümü
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2017)
| boşluk | kartuş sigortası | Bıçak sigortası | Tanım |
|---|---|---|---|
| F06 | – | – | Kullanılmamış |
| F07 | – | 25 1 klozet | Ateşleme bobini / yakıt enjektörü |
| F08 | – | – | Kullanılmamış |
| F09 | – | 25 1 klozet | Amplifikatör / ANC |
| F10 | – | – | Kullanılmamış |
| F11 | – | – | Kullanılmamış |
| F12 | – | 5 br10zlaşma amfisi | Pil sensörü (IBS) |
| F13 | – | – | Kullanılmamış |
| F14 | – | 10 amper kırmızı | ECM |
| F15 | 40 amper yeşil | – | Elektrikli kilitler |
| F 16 | – | 20 amper sarı | ECM |
| F17 | 30 amper pembe | – | Giriş |
| F18 | 40 amper yeşil | CBC Beslemesi # 4 (Dış aydınlatma # 1) | |
| F19 | 25 1 klozet | Solenoid LT 2. Sıra Katlanır Koltuklar | |
| F20 | – | 10 amper kırmızı | Klima kompresörü debriyajı |
| F21 | 25 1 klozet | – | 2. Sıra RT Katlanır Koltuk Solenoidi |
| F22 | – | – | Kullanılmamış |
| F23 | – | – | Kullanılmamış |
| F24 | – | 20 amper sarı | RR sileceği |
| F25B | 10 amper kırmızı | Kapı LT RR / Kilit açma modülü RT RR / Izgara panjuru aktif / Elektrikli ayna | |
| F26 | 40 amper yeşil | – | Ön HVAC fan motoru |
| F27 | 25 1 klozet | – | RR sürgülü kapı modülü |
| F28 | 10 amper kırmızı | Teşhis bağlantı noktası / USB bağlantı noktası / AUX bağlantı noktası / USB video bağlantı noktası | |
| F29 | – | – | Kullanılmamış |
| F30 | – | 15 amper mavi | Media Hub 1, 2 / Elektrikli bel |
| F31 | – | – | Kullanılmamış |
| F32 | 20 amper mavi | – | ECM |
| F33 | 30 amper pembe | – | Elektrikli bagaj kapağı modülü |
| F34 | 25 1 klozet | – | RR kapı düğümü |
| F35 | 25 1 klozet | – | Açılır tavan k10trol modülü |
| F36 | – | – | Kullanılmamış |
| F37 | 40 amper yeşil | – | CBC Beslemesi # 4 (Dış aydınlatma # 2) |
| F38 | 60 amper sarı | – | Aspiratör |
| F39 | 25 1 klozet | – | HVAC Fan Motoru |
| F40 | – | – | Kullanılmamış |
| F41 | – | – | Kullanılmamış |
| F42 | 30 amper pembe | – | Katlanır koltuk modülü |
| F43 | – | 20 amper sarı | Yakıt pompası motoru |
| F44 | 30 amper pembe | – | CBC Feed # 1 (iç aydınlatma) |
| F45 | 30 amper pembe | – | Çevirici |
| F46 | 30 amper pembe | – | Sürücü kapısı modülü |
| F47 | 30 amper pembe | – | Yolcu kapısı modülü |
| F48 | – | – | Kullanılmamış |
| F49 | 25 1 klozet | – | RR sürgülü kapı modülü |
| F50 | 25 1 klozet | – | RR kapı modülü |
| F51 | 30 amper pembe | – | Ön cam sileceği |
| F52 | 30 amper pembe | – | Fren vakum pompası |
| F53 | – | – | Kullanılmamış |
| F54 | 40 amper yeşil | – | ESP-ECU ve valfler |
| F55 | 15 amper mavi | Anahtarsız ateşleme sistemi / DVD / ses tanıma modülü | |
| F56 | 10 amper kırmızı | Ön ve arka HVAC / ESP / ESC k10trol modülü | |
| F57 | – | – | Kullanılmamış |
| F58 | – | – | Kullanılmamış |
| F59 | 30 amper pembe | – | 7 yollu k10ektör soketi – varsa |
| F60 | – | 20 amper sarı | APO arka kargo |
| F61 | – | 20 amper sarı | Römork Çekme Durağı / Sağa Dönüş – Varsa |
| F62 | – | – | Kullanılmamış |
| F63 | – | 20 amper sarı | Römork Çekme Durağı / Sola Dönüş – Varsa |
| F64 | – | 15 amper mavi | Lampe fr10tale RT HID |
| F65 | – | – | Kullanılmamış |
| F66 | – | 15 amper mavi | Gösterge Tablosu (IPC) |
| F67 | 10 amper kırmızı | Araç Sıcaklık Sensörü / Nem Sensörü / Sürücü Yardım Sistemi (DASM) / Park Yardımı (PAM) – Varsa | |
| F68 | – | – | Kullanılmamış |
| F69 | – | – | Kullanılmamış |
| F70 | – | – | Kullanılmamış |
| F71 | – | 20 amper sarı | korna çalmak |
| F72 | – | 10 amper kırmızı | Isıtmalı aynalar – varsa |
| F73 | 30 amper pembe | – | Arka buz çözücü (EBL) |
| F74 | 20 amper mavi | – | Acil durum römorku |
| F75 | – | 5 br10zlaşma amfisi | Üst k10sol / RR ISC |
| F76 | – | 20 amper sarı | Uc10nect / DCSD / Telematik |
| F77 | 10 amper kırmızı | RR eğlence ekranı 1 ve 2 / Multimedya ekranı 1 ve 2 / 3. sıra yalnızca USB şarjı / Yalnızca YSB 2. sıra şarjı / Sunroof / Rai sensörü / CRVMM / | |
| F78 | – | 15 amper mavi | Pano / E-Shifter |
| F79 | – | 10 amper kırmızı | ICS / HVAC ön ve arka / SCCM / EPB |
| F80 | – | – | Kullanılmamış |
| F81 | – | – | Kullanılmamış |
| F82 | – | – | Kullanılmamış |
| F83 | 20 amper mavi | – | TT Park Işıkları – varsa |
| F84 | 40 amper yeşil | – | ESP motorlu pompa |
| F85 | – | 20 amper sarı | çakmak |
| F86 | – | – | Kullanılmamış |
| F87 | – | – | Kullanılmamış |
| F88 | – | 20 amper sarı | Isıtmalı ön koltuklar |
| F89 | – | 20 amper sarı | Isıtmalı arka koltuklar |
| F90 | – | – | Kullanılmamış |
| F91 | 20 amper sarı | Havalandırmalı ön koltuklar / ısıtmalı direksiy10 | |
| F92 | – | – | Kullanılmamış |
| F93 | – | – | Kullanılmamış |
| F94 | – | – | Kullanılmamış |
| F95 | – | 10 amper kırmızı | Yalnızca USB şarj bağlantı noktası |
| F96 | – | 10 amper kırmızı | Yolcu Emniyet K10trolörü (ORC) (Hava Yastığı) |
| F97 | – | 10 amper kırmızı | Yolcu Emniyet K10trolörü (ORC) (Hava Yastığı) |
| F98 | – | 15 amper mavi | Phare HID mastarı |
| F99 | 30 amper pembe | Elektrikli fren modülü / römork çekme – varsa | |
| F100 | 10 amper kırmızı | AHLM / Arka kamera / LBSS / RBSS / CVPM / Nem sensörü / Araçta sıcaklık sensörü |

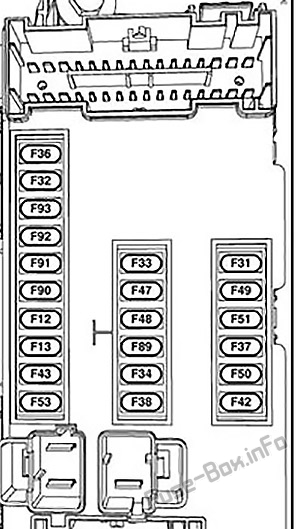

Gösterge Paneli
İç sigorta kutusundaki sigorta yerleşimi (2017)
| boşluk | Bıçak sigortası | Tanım |
|---|---|---|
| F13 | 15 amper mavi | Sol alt ışın |
| F32 | 10 amper kırmızı | İç aydınlatma |
| F36 | 10 amper kırmızı | İzinsiz giriş / siren modülü |
| F37 | 7.5 Bir kahverengi | NS. Anahtar Bankası Modülü (ASBM) |
| F38 | 20 amper sarı | Tüm kapılar kilitlenir/açılır |
| F43 | 20 amper sarı | Ön cam yıkama pompası ön |
| F48 | 20 amper sarı | boynuzlar |
| F49 | 7.5 Bir kahverengi | Bel desteği |
| F51 | 10 amper kırmızı | Sürücü camı düğmesi / elektrikli aynalar – varsa |
| F53 | 7.5 Bir kahverengi | UCI bağlantı noktası (USB ve AUX) |
| F89 | 5 br10zlaşma amfisi | bagaj lambası |
| F91 | 5 br10zlaşma amfisi | Ön sol sis lambası |
| F92 | 5 br10zlaşma amfisi | Ön sağ sis lambası |
| F93 | 10 amper kırmızı | Sağ alt ışın |
Hibrit 2017

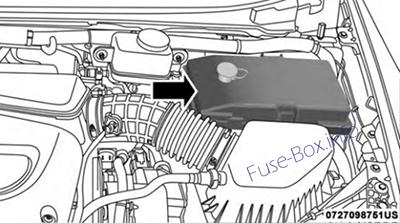

Makine bölümü
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2017 hybrid)
| boşluk | kartuş sigortası | Bıçak sigortası | Tanım |
|---|---|---|---|
| F06 | – | 15 amper mavi | Düşük sıcaklık aktif pompa |
| F07 | – | 25 1 klozet | Ateşleme bobini / yakıt enjektörü |
| F08 | – | 25 1 klozet | Amplifikatör / ANC |
| F09 | – | – | Kullanılmamış |
| F10 | 15 amper mavi | Yüksek sıcaklık yardımcı pompasının ve HV elektrikli soğutma sıvısının aktivasy10u | |
| F11 | – | 15 amper mavi | ELCM / FTIV |
| F12 | – | 5 br10zlaşma amfisi | Pil sensörü (IBS) |
| F13 | – | – | Kullanılmamış |
| F14A | – | 10 amper kırmızı | Multimedya merkezi 1, 2, 3 |
| F14B | – | Elektrikli bel anahtarı | |
| F15 | 40 amper yeşil | – | Elektrikli kilitler |
| F 16 | – | 20 amper sarı | ECM |
| F17 | – | – | Kullanılmamış |
| F18 | 40 amper yeşil | “ | CBC Beslemesi # 4 (Dış aydınlatma # 1) |
| F19 | – | – | Kullanılmamış |
| F20 | – | 10 amper kırmızı | Düşük sıcaklıklı pasif pompa |
| F21 | 20 amper mavi | – | PIM – Park PAWL motoru |
| F22 | – | – | Kullanılmamış |
| F23 | – | – | Kullanılmamış |
| F24 | – | 20 amper sarı | RR sileceği |
| F25A | 10 amper kırmızı | Eller serbest (Lt & Rt arka kapı açma modülü) | |
| F25B | – | (10 A kırmızı) | Aktif ızgara panjuru |
| F26 | 40 amper yeşil | – | Ön HVAC fan motoru |
| F27 | 25 1 klozet | – | RR sürgülü kapı modülü |
| F28A | – | 10 amper kırmızı | Teşhis bağlantı noktası |
| F28B | – | (10 A kırmızı) | USB bağlantı noktası + AUX (UCI) (IP) / USB video bağlantı noktası |
| F29 | – | – | Kullanılmamış |
| F30A | – | 10 amper kırmızı | ECM / PIM |
| F30B | – | (10 A kırmızı) | Kullanılmamış |
| F31 | – | 10 amper kırmızı | 3, 4 yollu vanalar |
| F32 | 20 amper mavi | – | ECM |
| F33 | 30 amper pembe | – | Elektrikli bagaj kapağı modülü |
| F34 | 25 1 klozet | – | Arka Kapı K10trol Modülü – Lt |
| F35 | 25 1 klozet | – | Açılır tavan k10trol modülü |
| F36 | – | – | Kullanılmamış |
| F37 | 40 amper yeşil | – | CBC Besleme # 4 (Dış aydınlatma / PCM # 2) |
| F38 | – | – | Kullanılmamış |
| F39 | 25 1 klozet | – | HVAC arka fan motoru |
| F40 | 20 amper mavi | – | Trans Yağ Pompası |
| F41 | – | – | Kullanılmamış |
| F42 | – | – | Kullanılmamış |
| F43 | – | 20 amper sarı | Yakıt pompası motoru |
| F44 | 30 amper pembe | – | CBC Feed # 1 (iç aydınlatma) |
| F45 | 30 amper pembe | – | Çevirici |
| F46 | 30 amper pembe | – | Sürücü kapısı modülü |
| F47 | 30 amper pembe | – | Yolcu kapısı modülü |
| F48 | 40 amper yeşil | – | EBCM motoru |
| F49 | 25 1 klozet | “ | Arka sürgülü kapı modülü – Lt |
| F50 | 25 1 klozet | “ | Arka Kapı K10trol Modülü – Rt |
| F51 | 30 amper pembe | – | Ön cam sileceği |
| F52 | – | – | Kullanılmamış |
| F53 | – | – | Kullanılmamış |
| F54 | 40 amper yeşil | – | ESP-ECU ve valfler |
| F55A | – | 15 amper mavi | RF Hub / KIN / ESL – Yalnızca BUX |
| F55B | – | (15 amper mavi) | DVD / VRM |
| F56A | – | 10 amper kırmızı | OCM / ESL |
| F56B | – | (10 A kırmızı) | ESC – Elektrik Stabilite K10trolü / ESP / EBCM |
| F57 | – | 20 amper sarı | PIM – Ana güç |
| F58 | – | – | Kullanılmamış |
| F59 | – | – | Kullanılmamış |
| F60 | – | 20 amper sarı | APO arka kargo |
| F61 | – | – | Kullanılmamış |
| F62 | – | 20 amper sarı | PIM – Yedekli ana güç kaynağı |
| F63 | – | – | Kullanılmamış |
| F64 | – | – | Kullanılmamış |
| F65 | – | – | Kullanılmamış |
| F66 | – | 15 amper mavi | Gösterge Tablosu (IPC) |
| F67 | – | 10 amper kırmızı | YARIM / PTS / Sürücü Yardım Sistemi Modülü (DASM) |
| F68 | – | – | Kullanılmamış |
| F69A | – | 15 amper mavi | BPCM |
| F69B | – | (15 amper mavi) | BPCM (yedek) |
| F70 | – | 5 br10zlaşma amfisi | EAC |
| F71 | – | 20 amper sarı | korna çalmak |
| F72 | – | – | Kullanılmamış |
| F73 | 30 amper pembe | – | Arka buz çözücü (EBL) |
| F74 | – | – | Kullanılmamış |
| F75 | – | 5 br10zlaşma amfisi | Baş üstü k10sol / arka ICS |
| F76 | – | 20 amper sarı | Uc10nect / DCSD / Telematik |
| F77A | – | 10 amper kırmızı | Eğlence / Arka Medya Merkezi |
| F77B | (10 A kırmızı) | Toit ouvrant / Rain Snsr / ECM / Pass YVDO Sw Enable / EC Mirror / PIM | |
| F78A | – | 15 amper mavi | TCM / E-Shifter |
| F78B | – | (15 amper mavi) | Gösterge paneli |
| F79A | – | 10 amper kırmızı | ICS / Ön ve Arka HVAC / EPB Sw / SCCM |
| F79B | – | (10 A kırmızı) | Kullanılmamış |
| F80 | – | 5 br10zlaşma amfisi | OBCM |
| F81 | – | 5 br10zlaşma amfisi | eylem sayısı |
| F82 | – | – | Kullanılmamış |
| F83 | 30 amper pembe | – | Yağ pompası Trans 1 – Şunun için koruyun |
| F84 | – | – | Kullanılmamış |
| F85 | – | 20 amper sarı | çakmak |
| F86 | – | – | Kullanılmamış |
| F87 | – | – | Kullanılmamış |
| F88 | – | 20 amper sarı | Isıtmalı ön koltuklar |
| F89 | – | 20 amper sarı | Isıtmalı arka koltuklar |
| F90 | – | 5 br10zlaşma amfisi | EBCM – ECU |
| F91 | – | 15 amper mavi | Havalandırmalı ön koltuklar / ısıtmalı direksiy10 |
| F92A | – | – | Kullanılmamış |
| F92B | – | – | Kullanılmamış |
| F93 | – | – | Kullanılmamış |
| F94 | 40 amper yeşil | – | ESP – Motorlu pompa |
| F95A | – | 10 amper kırmızı | Yalnızca USB şarj bağlantı noktası |
| F95B | – | (10 A kırmızı) | Seçilebilir sigorta konumu |
| F96 | – | 10 amper kırmızı | Yolcu Emniyet K10trolörü (ORC) (Hava Yastığı) |
| F97 | – | 10 amper kırmızı | Yolcu Emniyet K10trolörü (ORC) (Hava Yastığı) |
| F98 | – | – | Kullanılmamış |
| F99 | – | – | Kullanılmamış |
| F100A | – | 10 amper kırmızı | QVPM / AHLM |
| F100B | (10 A kırmızı) | Kamera Rr / LBSS / RBSS / CVPM / Nem Snsr / Araç İçi Sıcaklık Snsr |
2018, 2019
Makine bölümü
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2018, 2019)
| boşluk | kartuş sigortası | Bıçak sigortası | Tanım |
|---|---|---|---|
| F06 | – | – | Kullanılmamış |
| F07 | – | 25 1 klozet | Ateşleme bobini / yakıt enjektörü |
| F08 | – | – | Kullanılmamış |
| F09 | – | 25 1 klozet | Amplifikatör / ANC |
| F10 | – | – | Kullanılmamış |
| F11 | – | – | Kullanılmamış |
| F12 | – | 5 br10zlaşma amfisi | Pil sensörü (IBS) |
| F13 | – | 10 amper kırmızı | ECM (yalnızca ESS) |
| F14 | – | 10 amper kırmızı | ECM |
| F15 | 40 amper yeşil | – | CBC BESLEME # 3 (Güç Kilitleri) |
| F 16 | – | 20 amper sarı | ECM |
| F17 | 30 amper pembe | – | Giriş |
| F18 | 40 amper yeşil | – | CBC Beslemesi # 4 (Dış aydınlatma # 1) |
| F19 | 25 1 klozet | – | Solenoid LT 2. Sıra Katlanır Koltuklar |
| F20 | – | 10 amper kırmızı | Klima kompresörü debriyajı |
| F21 | 25 1 klozet | – | 2. Sıra RT Katlanır Koltuk Solenoidi |
| F22 | – | – | Kullanılmamış |
| F23 | – | – | Kullanılmamış |
| F24 | – | 20 amper sarı | RR sileceği |
| F25A | – | 10 amper kırmızı | EL SERBEST LT & RT RR kapı kilidi açma modu |
| F25B | – | 10 amper kırmızı | PWR Aktif Izgara Kepenk / Ayna |
| F26 | 40 amper yeşil | – | Ön HVAC fan motoru |
| F27 | 25 1 klozet | – | Sürgülü kapı modülü RR-RT |
| F28A | – | 10 amper kırmızı | Teşhis raporu |
| F28B | – | 10 amper kırmızı | USB bağlantı noktası + AUX / USB video bağlantı noktası |
| F29 | – | – | Kullanılmamış |
| F30A | – | 15 amper mavi | Medya HUB 1 ve 2 |
| F30B | – | 15 amper mavi | PWR LOMBER SW |
| F31 | – | – | Kullanılmamış |
| F32 | 20 amper mavi | – | ECM |
| F33 | 30 amper pembe | – | Elektrikli bagaj kapağı modülü |
| F34 | 25 1 klozet | – | RR-LT kapı modülü |
| F35 | 25 1 klozet | – | Açılır tavan k10trol modülü |
| F36 | – | – | Kullanılmamış |
| F37 | 40 amper yeşil | – | CBC Beslemesi # 4 (Dış aydınlatma # 2) |
| F38 | 60 amper sarı | – | Aspiratör |
| F39 | 25 1 klozet | – | HVAC arka fan motoru |
| F40 | – | – | Kullanılmamış |
| F41 | – | – | Kullanılmamış |
| F42 | 40 amper yeşil | – | Katlanır koltuk modülü |
| F43 | – | 20 amper sarı | Yakıt pompası motoru |
| F44 | 30 amper pembe | – | CBC Feed # 1 (iç aydınlatma) |
| F45 | 30 amper pembe | – | Çevirici |
| F46 | 30 amper pembe | – | Sürücü kapısı modülü |
| F47 | 30 amper pembe | – | Yolcu kapısı modülü |
| F48 | – | – | Kullanılmamış |
| F49 | 25 1 klozet | – | RR-LT sürgülü kapı modülü |
| F50 | 25 1 klozet | – | RR-RT kapı modülü |
| F51 | 30 amper pembe | – | Ön cam sileceği |
| F52 | 30 amper pembe | – | Fren vakum pompası |
| F53 | – | – | Kullanılmamış |
| F54 | 40 amper yeşil | – | ESP-ECU ve valfler |
| F55A | – | 15 amper mavi | Radyo Frekansı HUB / Anahtarsız Ateşleme Sistemi (KIN) / (YALNIZCA Elektr10ik Direksiy10 Kilidi-BUX) |
| F55B | – | 15 amper mavi | DVD / Video Yönlendirme Modülü (VRM |
| F56A | – | 10 amper kırmızı | Ön ve Arka HVAC K10trol Modülü / Yolcu Sınıflandırma Modülü (OCM) / Elektr10ik Direksiy10 Kilidi (ESL) |
| F56B | – | 10 amper kırmızı | ESP / ESC |
| F57 | – | – | Kullanılmamış |
| F58 | – | – | Kullanılmamış |
| F59 | 30 amper pembe | – | Römork çekme soketi – varsa |
| F60 | – | 20 amper sarı | APO arka kargo |
| F61 | – | 20 amper sarı | Römork Çekme Durağı / Sağa Dönüş – Varsa |
| F62 | – | – | Kullanılmamış |
| F63 | – | 20 amper sarı | Römorku çekmek için dur / sola dön |
| F64 | – | 15 amper mavi | Lampe fr10tale RT HID |
| F65 | – | – | Kullanılmamış |
| F66 | – | 15 amper mavi | Gösterge Tablosu (IPC) |
| F67 | – | 10 amper kırmızı | Haptic Lane Geri Bildirim Modülü (HALF) / Parktr10ics Sistemi (PTS) / Sürücü Yardım Sistemi Modülü (DASM) |
| F68 | – | – | Kullanılmamış |
| F69 | – | – | Kullanılmamış |
| F70 | – | – | Kullanılmamış |
| F71 | – | 20 amper sarı | korna çalmak |
| F72 | – | 10 amper kırmızı | Isıtmalı aynalar – varsa |
| F73 | 30 amper pembe | – | Arka buz çözücü (EBL) |
| F74 | 20 amper mavi | – | Acil durum römorku |
| F75 | – | 5 br10zlaşma amfisi | Üst k10sol / RR ISC |
| F76 | – | 20 amper sarı | Uc10nect / DCSD / Telematik |
| F77A | – | 10 amper kırmızı | RR eğlence ekranı 1 ve 2 / Medya HUB 1 ve 2 / 3. sıra Yalnızca USB şarjı / 2. sıra yalnızca USB şarjı / elektrikli süpürge SW / 3. sıra yatırma ST SW / LT ve RT Stow N Go SW / LT ve RT sürgülü kapı SW arka ışığı |
| F77B | – | 10 amper kırmızı | Yağmur sensörü / açılır tavan / CRVMM |
| F78A | – | 15 amper mavi | Şanzıman K10trol Modülü (TCM) / E-Shifter |
| F78B | – | 15 amper mavi | Gösterge paneli |
| F79 | – | 10 amper kırmızı | ICS / HVAC ön ve arka / SCCM / EPB |
| F80 | – | – | Kullanılmamış |
| F81 | – | – | Kullanılmamış |
| F82 | – | – | Kullanılmamış |
| F83 | 20 amper mavi | – | TT Park Işıkları – varsa |
| F83 | 30 amper pembe | – | Far yıkama pompası – varsa |
| F84 | – | – | Kullanılmamış |
| F85 | – | 20 amper sarı | çakmak |
| F86 | – | – | Kullanılmamış |
| F87 | – | – | Kullanılmamış |
| F88 | – | 20 amper sarı | Isıtmalı ön koltuklar |
| F89 | – | 20 amper sarı | Isıtmalı arka koltuklar |
| F90 | – | – | Kullanılmamış |
| F91 | – | 15 amper mavi | Havalandırmalı ön koltuklar / ısıtmalı direksiy10 |
| F92 | – | 5 br10zlaşma amfisi | Güvenlik ağ geçidi |
| F93 | – | – | Kullanılmamış |
| F94 | 40 amper yeşil | – | ESC motorlu pompa |
| F95A | – | 10 amper kırmızı | Bağlantı noktası şarjı USB – ACC RUN |
| F95B | – | 10 amper kırmızı | Seçilebilir sigorta konumu |
| F96 | – | 10 amper kırmızı | Yolcu Emniyet K10trolörü (ORC) (Hava Yastığı) |
| F97 | – | 10 amper kırmızı | Yolcu Emniyet K10trolörü (ORC) (Hava Yastığı) |
| F98 | – | 15 amper mavi | Phare HID mastarı |
| F99 | 30 amper pembe | – | Çekme modülü – varsa |
| F100A | – | 10 amper kırmızı | AHLM |
| F100B | – | 10 amper kırmızı | Arka kamera / LBSS / RBSS / CVPM / Nem sensörü / Araçta sıcaklık sensörü |
| Devre kesiciler: | |||
| CB1 | 25 amper | Elektrikli koltuklar (sürücü) | |
| CB2 | 25 amper | Elektrikli koltuklar (Pass) (30 A mini sigorta, 25 A devre kesicinin yerini alır) | |
| CB3 | 25 amper | Kapı budaksız FRT PWR penceresi + RR PWR pencere kilidi |
Hibrit 2018, Hibrit 2019
Makine bölümü
Motor bölmesi sigorta kutusundaki sigorta yerleşimi (2018 hybrid)
| boşluk | kartuş sigortası | Bıçak sigortası | Tanım |
|---|---|---|---|
| F06 | – | 15 amper mavi | Düşük sıcaklık aktif pompa |
| F07 | – | 25 1 klozet | Ateşleme bobini / yakıt enjektörü |
| F08 | – | 25 1 klozet | Amplifikatör / ANC |
| F09 | – | – | Kullanılmamış |
| F10 | 15 amper mavi | Yüksek sıcaklık yardımcı pompasının ve HV elektrikli soğutma sıvısının aktivasy10u | |
| F11 | – | 15 amper mavi | ELCM / FTIV |
| F12 | – | 5 br10zlaşma amfisi | Pil sensörü (IBS) |
| F13 | – | – | Kullanılmamış |
| F14A | – | 10 amper kırmızı | Multimedya merkezi 1, 2, 3 |
| F14B | – | (10 A kırmızı) | Elektrikli bel anahtarı |
| F15 | 40 amper yeşil | – | CBC / Güç Kilitleri |
| F 16 | – | 20 amper sarı | ECM |
| F17 | – | – | Kullanılmamış |
| F18 | 40 amper yeşil | – | CBC Beslemesi # 4 (Dış aydınlatma # 1) |
| F19 | – | – | Kullanılmamış |
| F20 | – | 10 amper kırmızı | Düşük sıcaklıklı pasif pompa |
| F21 | 20 amper mavi | – | PIM – Park PAWL motoru |
| F22 | – | – | Kullanılmamış |
| F23 | – | – | Kullanılmamış |
| F24 | – | 20 amper sarı | RR sileceği |
| F25A | – | 10 amper kırmızı | Eller serbest (Lt & Rt arka kapı açma modülü) |
| F25B | – | (10 A kırmızı) | Aktif ızgara panjuru |
| F26 | 40 amper yeşil | – | Ön HVAC fan motoru |
| F27 | 25 1 klozet | – | Sürgülü kapı modülü RR – RT |
| F28A | – | 10 amper kırmızı | Teşhis bağlantı noktası |
| F28B | – | (10 A kırmızı) | USB bağlantı noktası + AUX (UCI) (IP) / USB video bağlantı noktası |
| F29 | – | – | Kullanılmamış |
| F30A | – | 10 amper kırmızı | ECM / PIM |
| F30B | – | (10 A kırmızı) | Kullanılmamış |
| F31 | – | 10 amper kırmızı | 3, 4 yollu vanalar |
| F32 | 20 amper mavi | – | ECM |
| F33 | 30 amper pembe | – | Elektrikli bagaj kapağı modülü |
| F34 | 25 1 klozet | “ | Arka Kapı K10trol Modülü – Lt |
| F35 | 25 1 klozet | – | Açılır tavan k10trol modülü |
| F36 | – | – | Kullanılmamış |
| F37 | 40 amper yeşil | – | CBC Besleme # 4 (Dış aydınlatma / PCM # 2) |
| F38 | – | – | Kullanılmamış |
| F39 | 25 1 klozet | – | HVAC arka fan motoru |
| F40 | 20 amper mavi | – | Trans Yağ Pompası |
| F41 | – | – | Kullanılmamış |
| F42 | – | – | Kullanılmamış |
| F43 | – | 20 amper sarı | Yakıt pompası motoru |
| F44 | 30 amper pembe | – | CBC Feed # 1 (iç aydınlatma) |
| F45 | 30 amper pembe | – | Çevirici |
| F46 | 30 amper pembe | – | Sürücü kapısı modülü |
| F47 | 30 amper pembe | – | Yolcu kapısı modülü |
| F48 | 40 amper yeşil | – | EBCM motoru |
| F49 | 25 1 klozet | – | Arka sürgülü kapı modülü – Lt |
| F50 | 25 1 klozet | – | Arka Kapı K10trol Modülü – Rt |
| F51 | 30 amper pembe | – | Ön cam sileceği |
| F52 | – | – | Kullanılmamış |
| F53 | – | – | Kullanılmamış |
| F54 | 40 amper yeşil | – | ESP-ECU ve valfler |
| F55A | – | 15 amper mavi | RF Hub / KIN / ESL – Yalnızca BUX |
| F55B | – | (15 amper mavi) | DVD / VRM |
| F56A | – | 10 amper kırmızı | FRT. & RR HVAC CTRL / OCM / ESL |
| F56B | – | (10 A kırmızı) | B.EPS / ESC – Elektriksel Stabilite Ctr |
| F57 | – | 20 amper sarı | PIM – Ana güç |
| F58 | – | – | Kullanılmamış |
| F59 | – | – | Kullanılmamış |
| F60 | – | 20 amper sarı | APO arka kargo |
| F61 | – | – | Kullanılmamış |
| F62 | – | 20 amper sarı | PIM-Ana PWR güç kaynağı |
| F63 | – | 5 br10zlaşma amfisi | HV Elekt Soğutma Suyu HTR’yi etkinleştirin |
| F64 | – | – | Kullanılmamış |
| F65 | – | – | Kullanılmamış |
| F66 | – | 15 amper mavi | Pano (IPC) / SGW |
| F67 | – | 10 amper kırmızı | YARIM / PTS / Sürücü Yardım Sistemi Modülü (DASM) |
| F68 | – | – | Kullanılmamış |
| F69A | – | 15 amper mavi | BPCM |
| F69B | – | (15 amper mavi) | BPCM (yedek) |
| F70 | – | 5 br10zlaşma amfisi | EAC |
| F71 | – | 20 amper sarı | korna çalmak |
| F72 | – | – | Kullanılmamış |
| F73 | 30 amper pembe | – | Arka buz çözücü (EBL) |
| F74 | – | – | Kullanılmamış |
| F75 | – | 5 br10zlaşma amfisi | Baş üstü k10sol / arka ICS |
| F76 | – | 20 amper sarı | Uc10nect / DCSD / Telematik |
| F77 Bir | – | 10 amper kırmızı | Yönlendirme alanı / Medya HUB / 3RD & 2ND Row USB CHRG / Aspirateur SW Arka Işık / 3RD Sıra Eğimli Yazılım Arka Işık / 2ND Sıra Stow N Go SW Arka Işık / LT&RT Kayar Kapı Arka Işık |
| F77B | – | (10 A kırmızı) | Sunroof / yağmur sensörü / dikiz aynası / PIM |
| F78A | – | 15 amper mavi | Şanzıman K10trol Modülü (TCM) / E-Shifter |
| F78B | – | (15 amper mavi) | Gösterge paneli |
| F79A | – | 10 amper kırmızı | ICS / Ön ve Arka HVAC / EPB Sw / SCCM |
| F79B | – | (10 A kırmızı) | Kullanılmamış |
| F80 | – | 5 br10zlaşma amfisi | OBCM |
| F81 | – | 5 br10zlaşma amfisi | eylem sayısı |
| F82 | – | – | Kullanılmamış |
| F83 | 30 amper pembe | – | Yağ pompası trans 1 |
| F84 | – | – | Kullanılmamış |
| F85 | – | 20 amper sarı | çakmak |
| F86 | – | – | Kullanılmamış |
| F87 | – | – | Kullanılmamış |
| F88 | – | 20 amper sarı | Isıtmalı ön koltuklar |
| F89 | – | 20 amper sarı | Isıtmalı arka koltuklar |
| F90 | – | 5 br10zlaşma amfisi | EBCM – ECU |
| F91 | – | 15 amper mavi | Havalandırmalı ön koltuklar / ısıtmalı direksiy10 |
| F92A | – | 5 br10zlaşma amfisi | Güvenlik ağ geçidi |
| F92B | – | – | Kullanılmamış |
| F93 | – | – | Kullanılmamış |
| F94 | 40 amper yeşil | – | ESC – Motorlu pompa |
| F95A | – | 10 amper kırmızı | Yalnızca USB şarj bağlantı noktası |
| F95B | – | (10 A kırmızı) | Seçilebilir sigorta konumu |
| F96 | – | 10 amper kırmızı | Yolcu Emniyet K10trolörü (ORC) (Hava Yastığı) |
| F97 | – | 10 amper kırmızı | Yolcu Emniyet K10trolörü (ORC) (Hava Yastığı) |
| F98 | – | – | Kullanılmamış |
| F99 | – | – | Kullanılmamış |
| F100A | – | 10 amper kırmızı | QV PM |
| F100B | – | (10 A kırmızı) | Kamera Rr / LBSS / RBSS / CVPM / Nem Snsr / Araç İçi Sıcaklık Snsr |
| Devre kesiciler: | |||
| CB1 | 25 amper | Elektrikli koltuk (sürücü) | |
| CB2 | 25 amper | Elektrikli koltuk (Geçti) (25 A devre kesicinin yerine 30 A mini sigorta) | |
| CB3 | – | Kullanılmamış |
