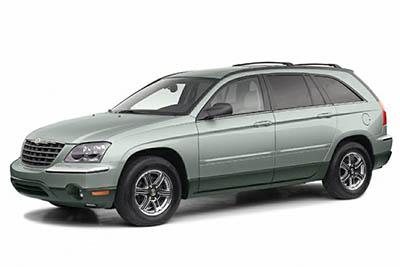

Chrysler Pacifica (CS) orta boy crossover 2004’ten 2008’e kadar üretildi. Bu yazıda
İçindekiler
Sigorta Düzenlemesi Chrysler Pacifica 2004-2008
Entegre güç kaynağı modülü (sigorta kutusu)

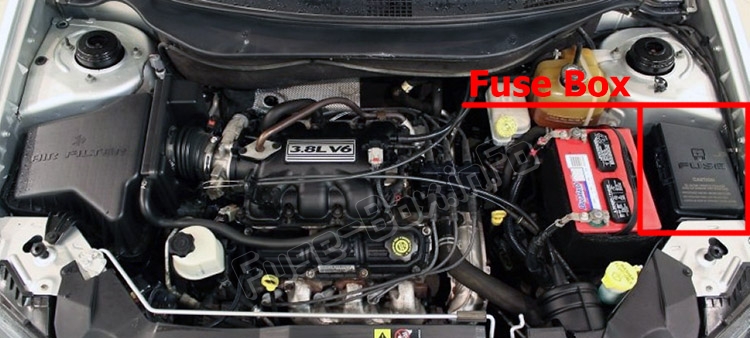

Sigorta kutusu konumu
Motor bölmesinde akünün yanında 1 Entegre Güç Modülü (IPM) bulunur.
Bu merkezde maksi sigortalar, mini sigortalar ve röleler bulunur. Kapağın iç tarafında her 1 bileşeni tanımlayan 1 etiket basılıdır.

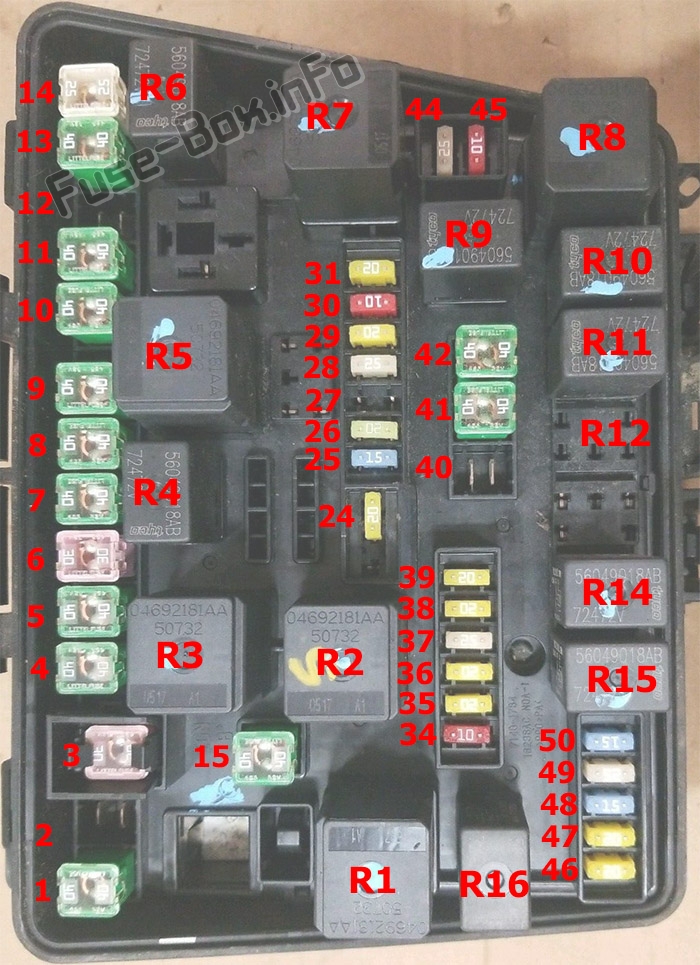

Sigorta kutusunun şeması
Entegre güç kaynağı modülünde sigorta ataması
| boşluk | amfi | Tanım |
|---|---|---|
| 1 | 40 amper yeşil | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompası |
| 2 | Kıyamamak | |
| 3 | 30 amper pembe | Çekişsiz ateşleme (IOD) |
| 4 | 40 amper yeşil | Karoseri k10trol modülü (BCM) Güç kaynağı 1 |
| 5 | 40 amper yeşil | Elektr10ik arka aydınlatma (EBL) |
| 6 | 30 amper pembe | Ön cam silecekleri |
| 7 | 40 amper yeşil | Giriş |
| 8 | 40 amper yeşil | Elektrikli koltuk C / B |
| 9 | 40 amper yeşil | Elektrikli açılır tavan |
| 10 | Kıyamamak | |
| 11 | 40 amper yeşil | Far yıkayıcı, elektrikli bagaj kapağı |
| 12 | Kıyamamak | |
| 13 | 40 amper yeşil | Radyatör fanı 1 |
| 14 | Kıyamamak | |
| 15 | 40 amper yeşil | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Modülü |
| 40 | 40 amper yeşil | Sürücü kapısı düğümü |
| 41 | 40 amper yeşil | Yolcu kapısı düğümü |
| 42 | 40 amper yeşil | Ön üfleyici |
| 24 | 20 amper sarı | Güç çıkışı (seçilebilir) |
| 25 | 15 amper mavi | Radyo, amplifikatör, navigasy10, eller serbest telef10 (HFM), elektr10ik araç bilgi merkezi (EVIC), EC, SNRF, ayna |
| 26 | 20 amper sarı | Fiş |
| 27 | Kıyamamak | |
| 28 | 25 Bir Doğal | korna çalmak |
| 29 | 20 amper sarı | Grup, CHMSL, stop lambaları, kilitlenme önleyici fren sistemi (ABS) |
| 30 | 10 amper kırmızı | K10tak anahtarı |
| 31 | 20 amper sarı | Risk |
| 34 | Kıyamamak | |
| 35 | Kıyamamak | |
| 36 | 20 amper sarı | Elektr10ik Otomatik Şanzıman Solenoidi (EATX) |
| 37 | 25 Bir Doğal | OSB |
| 38 | 20 amper sarı | Benzin pompası |
| 39 | 20 amper sarı | Debriyaj Klima, MTV |
| 44 | 25 Bir Doğal | Isıtmalı arka koltuklar |
| 45 | 10 amper kırmızı | Kilitlenme önleyici fren sisteminin (ABS) ateşlenmesi |
| 46 | 20 amper sarı | yolcu kapısı |
| 47 | 20 amper sarı | sürücü kapısı |
| 48 | 15 amper mavi | PLG, OHC, Karoseri K10trol Modülü (BCM), Navigasy10, Eller Serbest Telef10 (HFM) |
| 49 | 25 Bir Doğal | amplifikatör |
| 50 | 15 amper mavi | HVAC, DVD, RAD, CLK, SKREEM |
| R1 | kapı düğümü | |
| R2 | marş | |
| R3 | Arka cam buğu çözücü | |
| R4 | İletim k10trolü | |
| R5 | Kurs | |
| R6 | Benzin pompası | |
| R7 | Ön fan motoru | |
| R8 | Aksesuar | |
| R9 | korna çalmak | |
| R10 | Ön silecek yukarı / aşağı | |
| R11 | Ön silecek açık / kapalı | |
| R12 | Manifold ayar valfi | |
| R14 | Klima kompresörü debriyajı | |
| R15 | Otomatik Chut Doun | |
| R16 | Arka güçlendirici fan |
