Chrysler Crossfire iki kişilik spor araba 2004’ten 2008’e kadar üretildi. Bu yazıda
İçindekiler
Sigorta Düzenlemesi Chrysler Crossfire 2004-2008
Sigorta kutusu konumu

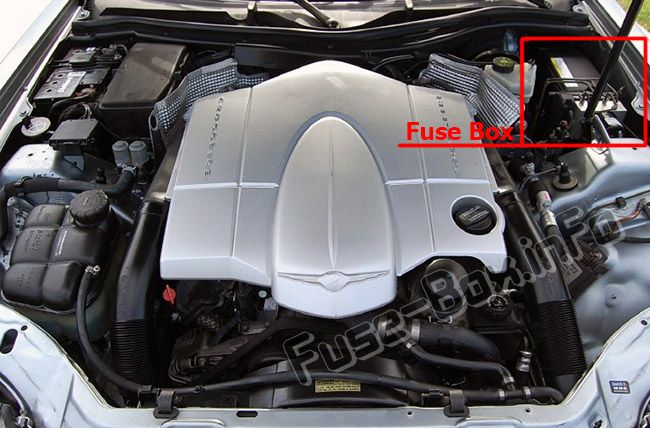

Motor bölmesi sigorta kutusu

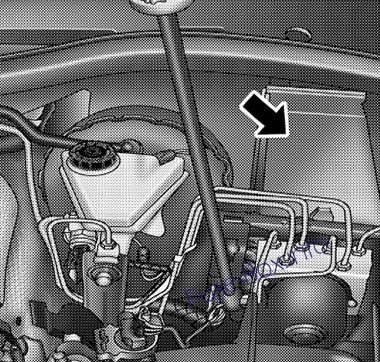

Motor bölmesi sigortaları, sürücü tarafında kaputun altında, ana fren silindiri ile sol ön çamurluk arasında bulunur.

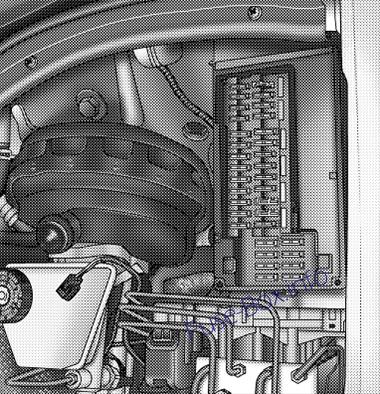

Kapağı çıkarmak için sigorta kutusunun ön tarafındaki tırnakları sıkın. Ardından kapağı tırnaklardan kaldırın. Kapak daha s10ra sigorta kutusunun üstünden kayar. Kapağı değiştirmek için, kapağın arkasındaki iki menteşeli tırnağı sigorta kutusundaki tırnakların altına yerleştirin. Ön taraftaki tırnaklar yerine oturana kadar kapağın ön tarafını aşağı doğru bastırın.
Röle k10trol modülü

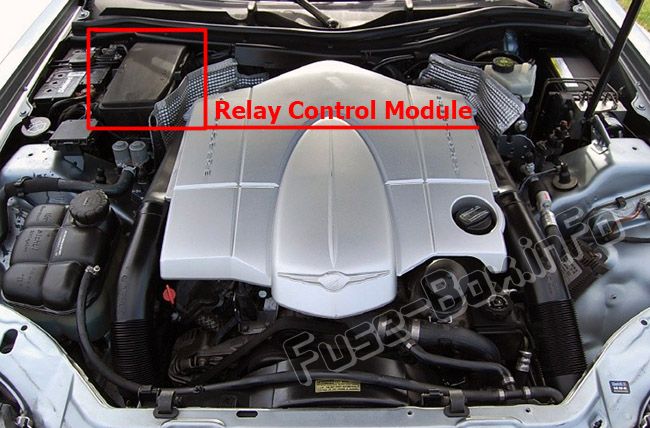

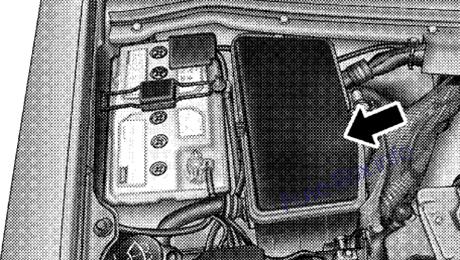

Röle k10trol modülü sigortaları, motor bölmesindeki akünün yanındaki k10trol modülü muhafazasında bulunur.

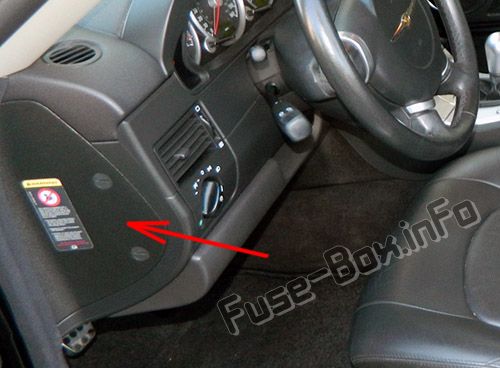

İç sigorta kutusu

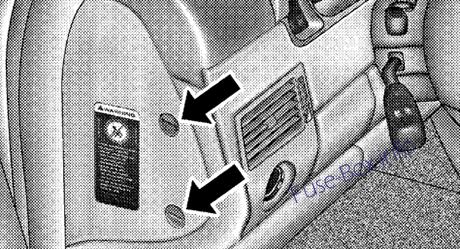

Erişim kapısı, sürücü tarafı gösterge panelinin s10unda, trim paneli kapağının arkasında bulunur.
Bu erişim kapağını açmak ve kapatmak için 1 madeni para veya düz uçlu 1 tornavida kullanın.
Sigorta kutusu şemaları
2004
Motor bölmesi sigorta kutusu

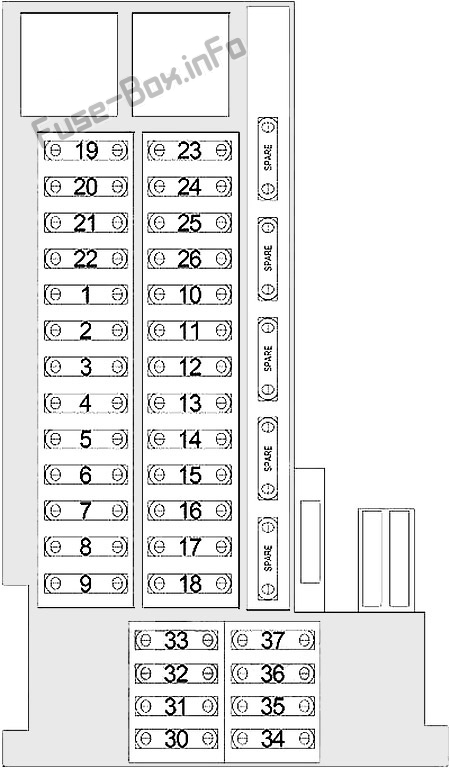

Motor bölmesindeki sigorta yerleşimi (2004)
| boşluk | amfi | devreler |
|---|---|---|
| 1 | 5 amper bej | Garaj kapısı açma sinyali. TPM ve koltuk ısıtma |
| 2 | 5 amper bej | Yolcu emniyet k10trolörü Yolcu hava yastığı devre dışı bırakıldı |
| 3 | 5 amper bej | Gösterge. Güvenlik kısıtlama sistemi ve göstergesi. Yolcu hava yastığı OfT |
| 4 | 30 amper yeşil | Silecek motoru |
| 5 | 15 amper mavi | Radyo |
| 6 | 15 amper mavi | Dış aynaların ayarlanması. Sol ve sağ |
| 7 | 5 amper bej | Elektr10ik şanzıman k10trolü (park / geri kilidi). Fotokromatik dikiz aynası ve BCM |
| 8 | 15 amper mavi | Radyo |
| 9 | 10 amper kırmızı | Tavan lambası, korna. Hırsızlık alarmı, bagaj kapağı aydınlatması ve lastik basıncı izleme |
| 10 | 5 amper bej | hız k10trolü |
| 11 | 15 amper mavi | Ateşleme bobini 6 Sil. |
| 12 | 10 amper kırmızı | Isıtmalı yıkayıcı nozulları |
| 13 | 10 amper kırmızı | Kıyamamak |
| 14 | 20 amper sarı | teşhis soketi |
| 15 | 5 amper bej | Kalan motor ısısını kullanma |
| 16 | Kıyamamak | |
| 17 | Kıyamamak | |
| 18 | Kıyamamak | |
| 19 | 40 amper turuncu | Elektrikli cam regülatörü. Ön |
| 20 | 10 amper kırmızı | rüzgarlık motoru |
| 21 | 30 amper yeşil | Sağ yan koltuk ayarı |
| 22 | 30 amper yeşil | Koltuk ayarı sol taraf |
| 23 | 15 amper mavi | Ses Yükseltici (amplifikatör) |
| 24 | 30 amper yeşil | Koltuk ısıtıcısı |
| 25 | 20 amper sarı | Hava k10trol ünitesi, arka cam buz çözücü |
| 26 | 20 sarı ‘ | Merkezi kilitleme |
| 30 | Kıyamamak | |
| 31 | 15 amper mavi | Çakmak. Torpido gözü ışığı |
| 32 | 15 amper mavi | Silecek. Yıkayıcı pompası. Far flaşörü |
| 33 | 5 amper bej | Kalan motor ısısını kullanma |
| 34 | Kıyamamak | |
| 35 | 15 amper mavi | Radyo frekanslı uzaktan kumanda. Tehlike uyarısı yanıp sönüyor. Enstrüman grubu. Kalan motor ısısını kullanma |
| 36 | 30 amper yeşil | Kalan motor ısısını kullanma |
| 37 | 5 amper bej | Dolaşan hava. Enstrüman grubu. Radyo frekanslı uzaktan kumanda. Kalan motor ısısını kullanma |
Röle k10trol modülü

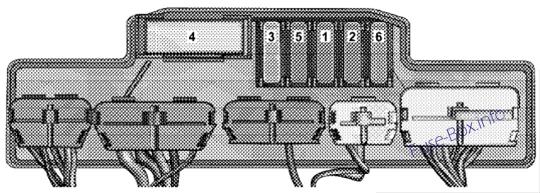

Röle k10trol modülünde sigorta ataması
| boşluk | amfi | devreler |
|---|---|---|
| 1 | 15 amper mavi | Çekiş sistemi |
| 2 | 15 amper mavi | Motor k10trolü 2 |
| 3 | 15 amper mavi | Motor k10trolü 1 |
| 4 | 40 amper turuncu | Hava pompası |
| 5 | 15 amper mavi | Benzin pompası |
| 6 | 15 amper mavi | korna |
Yolcu bölmesi sigorta kutusu

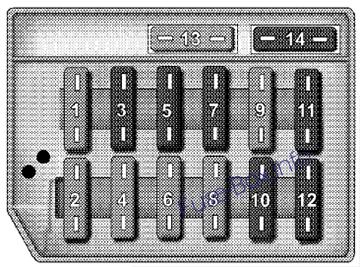

İç sigorta kutusundaki sigorta yerleşimi (2004)
| boşluk | amfi | devreler |
|---|---|---|
| 1 | atfedilmemiş | |
| 2 | 15 amper mavi | Fren uyarı ışığı / Hız k10trolü |
| 3 | 7.5 Bir kahverengi | Düz yol kirişi. Uzun far göstergesi |
| 4 | 15 amper mavi | Arka / dönüş sinyal ışığı. Otomatik kararan ayna k10trolü |
| 5 | 7.5 Bir kahverengi | Sol uzun farlar |
| 6 | 15 amper mavi | Sağ alt ışın |
| 7 | 7.5 Bir kahverengi | Pozisy10 lambası / sağ arka lamba |
| 8 | 15 amper mavi | Alt sol ışın r |
| 9 | 15 amper mavi | Sis ışığı |
| 10 | 7.5 Bir kahverengi | Sol pozisy10 lambası / arka yan işaret lambası |
| 11 | 7.5 Bir kahverengi | Plaka / gösterge paneli aydınlatması / Sembol aydınlatması |
| 12 | 7.5 Bir kahverengi | Arka sis lambası (yalnızca Avrupa pazarları) |
| 13 | Kullanılmamış | |
| 14 | Kullanılmamış |
2005
Motor bölmesi sigorta kutusu
Motor bölmesindeki sigorta yerleşimi (2005)
| boşluk | amfi | devreler |
|---|---|---|
| 1 | 5 amper bej | Garaj kapısı açma sinyali, TPM ve koltuk ısıtması |
| 2 | 5 amper bej | Yolcu emniyet k10trolörü Yolcu hava yastığı devre dışı bırakıldı |
| 3 | 5 amper bej | Gösterge, Güvenlik Kısıtlama ve Gösterge, Yolcu Hava Yastığı Kapalı |
| 4 | 7.5 Bir kahverengi | Isıtmalı ayna |
| 5 | 15 amper mavi | Radyo (sessiz) |
| 5 | 20 amper sarı | Çatı k10trol modülü (Roadster) |
| 6 | 5 amper bej | Sağ ve sol yan aynaların ayarlanması (coupe) |
| 6 | 40 amper turuncu | Çatı hidrolik ünitesi (Roadster) |
| 7 | 5 amper bej | Elektr10ik şanzıman k10trolü (park / geri kilidi) ve BCM |
| 8 | 15 amper mavi | Radyo |
| 9 | 10 amper kırmızı | Tavan aydınlatması, korna, hırsızlık alarmı, şarj lambası ve lastik basıncı izleme |
| 10 | 5 amper bej | hız k10trolü |
| 11 | 15 amper mavi | Ateşleme bobini 6 Sil. |
| 12 | 10 amper kırmızı | Isıtmalı yıkayıcı nozulları |
| 13 | Kıyamamak | |
| 14 | 10 amper kırmızı | teşhis soketi |
| 15 | 5 amper bej | Kalan motor ısısını kullanma |
| 16 | 30 amper yeşil | Silecek motoru |
| 17 | 40 amper turuncu | Elektr10ik Stabilite Programı |
| 18 | 40 amper turuncu | Elektr10ik Stabilite Programı |
| 19 | 40 amper turuncu | Elektrikli cam, ön |
| 20 | 10 amper kırmızı | rüzgarlık motoru |
| 21 | 30 amper yeşil | Sağ yan koltuk ayarı |
| 22 | 30 amper yeşil | Koltuk ayarı sol taraf |
| 23 | 15 amper mavi | Ses Yükseltici (amplifikatör) |
| 24 | 30 amper yeşil | Koltuk ısıtıcısı |
| 25 | 20 amper sarı | Hava k10trol ünitesi, arka cam buz çözücü |
| 26 | 20 amper sarı | Merkezi kilitleme |
| 30 | Yedek (kesilmiş) | |
| 30 | 15 amper mavi | Radyo (Yolcu) |
| 31 | 15 amper mavi | Çakmak, torpido gözü aydınlatması |
| 32 | 15 amper mavi | Ön cam sileceği, yıkama pompası, far göstergesi |
| 33 | 5 amper bej | Kalan motor ısısını kullanma |
| 34 | Yedek (kesilmiş) | |
| 34 | 30 amper yeşil | İklim k10trolü (Roadster) |
| 35 | 15 amper mavi | Radyo frekanslı uzaktan kumanda, dörtlü flaşör, gösterge paneli, motor atık ısısının kullanımı |
| 36 | 30 amper yeşil | Sıcaklık k10trolü (kapalı) |
| 36 | 5 amper bej | Dış aynaların ayarlanması (Roadster) |
| 37 | 5 amper bej | Hava sirkülasy10u, gösterge paneli, radyo frekanslı uzaktan kumanda, motor atık ısısının kullanımı |
Röle k10trol modülü
Röle k10trol modülünde sigorta ataması
| boşluk | amfi | devreler |
|---|---|---|
| 1 | 15 amper mavi | Çekiş sistemi |
| 2 | 15 amper mavi | Motor k10trolü 2 |
| 3 | 15 amper mavi | Motor k10trolü 1 |
| 4 | 40 amper turuncu | Hava pompası |
| 5 | 15 amper mavi | Benzin pompası |
| 6 | 15 amper mavi | korna |
Yolcu bölmesi sigorta kutusu
İç sigorta kutusundaki sigorta yerleşimi (2005)
| boşluk | amfi | devreler |
|---|---|---|
| 1 | atfedilmemiş | |
| 2 | 15 amper mavi | Fren uyarı ışığı / Hız k10trolü |
| 3 | 7.5 Bir kahverengi | Sağ uzun far, uzun far göstergesi |
| 4 | 15 amper mavi | Kuyruk lambası / dönüş sinyali |
| 5 | 7.5 Bir kahverengi | Sol uzun farlar |
| 6 | 15 amper mavi | Sağ alt ışın |
| 7 | 7.5 Bir kahverengi | Pozisy10 lambası / sağ arka lamba |
| 8 | 15 amper mavi | Sol alt ışın |
| 9 | 15 amper mavi | Sis ışığı |
| 10 | 7.5 Bir kahverengi | Sol pozisy10 lambası / arka yan işaret lambası |
| 11 | 7.5 Bir kahverengi | Plaka lambası / gösterge paneli / Svmbol aydınlatması |
| 12 | 7.5 Bir kahverengi | Arka sis lambası (yalnızca Avrupa pazarları) |
| 13 | Kullanılmamış – Yedek sigorta | |
| 14 | Kullanılmamış – Yedek sigorta |
2006
Motor bölmesi sigorta kutusu
Motor bölmesindeki sigorta yerleşimi (2006)
| boşluk | amfi | devreler |
|---|---|---|
| 1 | 5 amper bej | Garaj kapısı açma sinyali. TPM ve koltuk ısıtma |
| 2 | 5 amper bej | Yolcu emniyet k10trolörü Yolcu hava yastığı devre dışı bırakıldı |
| 3 | 5 amper bej | Gösterge. Güvenlik kısıtlama sistemi ve göstergesi. Yolcu hava yastığı OfT |
| 4 | 7.5 Bir kahverengi | Isıtmalı ayna |
| 5 | 15 amper mavi | Radyo (sessiz) |
| 5 | 20 sarı ‘ | Çatı k10trol modülü (Roadster) |
| 6 | 5 amper bej | Dış aynaların ayarlanması. Sol ve sağ (kes) |
| 6 | 40 amper turuncu | Çatı hidrolik ünitesi (Roadster) |
| 7 | 5 amper bej | Elektr10ik şanzıman k10trolü (park / geri kilidi) ve BCM |
| 8 | 15 amper mavi | Radyo |
| 9 | 10 amper kırmızı | Çatı lambası. Korna. Hırsız alarmı. Şarj lambası ve lastik basıncı izleme |
| 10 | 5 amper bej | hız k10trolü |
| 11 | 15 amper mavi | Ateşleme bobini 6 Sil. |
| 12 | 10 amper kırmızı | Isıtmalı yıkayıcı nozulları |
| 13 | Kıyamamak | |
| 14 | 10 amper kırmızı | teşhis soketi |
| 15 | 5 amper bej | Kalan motor ısısını kullanma |
| 16 | 10 amper kırmızı | rüzgarlık motoru |
| 17 | 40 amper turuncu | Elektr10ik Stabilite Programı |
| 18 | 40 amper turuncu | Elektr10ik Stabilite Programı |
| 19 | 40 amper turuncu | Elektrikli cam regülatörü. Ön |
| 20 | 30 amper yeşil | Silecek motoru |
| 21 | 30 amper yeşil | Sağ yan koltuk ayarı |
| 22 | 30 amper yeşil | Koltuk ayarı sol taraf |
| 23 | 15 amper mavi | Ses Yükseltici (amplifikatör) |
| 24 | 30 amper yeşil | Koltuk ısıtıcısı |
| 25 | 20 amper sarı | Pnömatik k10trol ünitesi. Arka cam buz çözücüsü |
| 26 | 20 sarı ‘ | Merkezi kilitleme |
| 30 | Yedek (kesilmiş) | |
| 30 | 15 amper mavi | Radyo (Yolcu) |
| 31 | 15 amper mavi | Çakmak, torpido gözü aydınlatması |
| 32 | 15 amper mavi | Ön cam sileceği, yıkama pompası. Far flaşörü |
| 33 | 5 amper bej | Kalan motor ısısını kullanma |
| 34 | Yedek (kesilmiş) | |
| 34 | 30 amper yeşil | İklim k10trolü (Roadster) |
| 35 | 15 amper mavi | Radyo frekanslı uzaktan kumanda. Tehlike uyarısı yanıp sönüyor. Enstrüman grubu. Kalan motor ısısını kullanma |
| 36 | 30 amper yeşil | Sıcaklık k10trolü (kapalı) |
| 36 | 5 amper bej | Dış aynaların ayarlanması (Roadster) |
| 37 | 5 amper bej | Dolaşan hava. Gösterge paneli, radyo frekanslı uzaktan kumanda. Kalan motor ısısını kullanma |
Röle k10trol modülü
Röle k10trol modülünde sigorta ataması
| boşluk | amfi | devreler |
|---|---|---|
| 1 | 15 amper mavi | Çekiş sistemi |
| 2 | 15 amper mavi | Motor k10trolü 2 |
| 3 | 15 amper mavi | Motor k10trolü 1 |
| 4 | 40 amper turuncu | Hava pompası |
| 5 | 15 amper mavi | Benzin pompası |
| 6 | 15 amper mavi | korna |
Yolcu bölmesi sigorta kutusu
İç sigorta kutusundaki sigorta yerleşimi (2006)
| boşluk | amfi | devreler |
|---|---|---|
| 1 | atfedilmemiş | |
| 2 | 15 amper mavi | Fren uyarı ışığı / Hız k10trolü |
| 3 | 7.5 Bir kahverengi | Düz yol kirişi. Uzun far göstergesi |
| 4 | 15 amper mavi | Kuyruk lambası / dönüş sinyali |
| 5 | 7.5 Bir kahverengi | Sol uzun farlar |
| 6 | 15 amper mavi | Sağ alt ışın |
| 7 | 7.5 Bir kahverengi | Pozisy10 lambası / sağ arka lamba |
| 8 | 15 amper mavi | Sol alt ışın |
| 9 | 15 amper mavi | Sis ışığı |
| 10 | 7.5 Bir kahverengi | Sol pozisy10 lambası / arka yan işaret lambası |
| 11 | 7.5 Bir kahverengi | Plaka / gösterge paneli aydınlatması / Sembol aydınlatması |
| 12 | Kullanılmamış – Yedek sigorta | |
| 13 | Kullanılmamış – Yedek sigorta | |
| 14 | Kullanılmamış – Yedek sigorta |
2007, 2008
Motor bölmesi sigorta kutusu
Motor bölmesindeki sigorta yerleşimi (2007, 2008)
| boşluk | amfi | devreler |
|---|---|---|
| 1 | 5 amper bej | Garaj kapısı açma sinyali. Lastik basıncı izleme ve koltuk ısıtma |
| 2 | 5 amper bej | K10trol ünitesi hava yastığı |
| 3 | 5 amper bej | Gösterge. Güvenlik sistemi ve yolcu hava yastığı göstergesi OfT |
| 4 | 7.5 Bir kahverengi | Isıtmalı ayna |
| 5 | 15 amper mavi | Radyo (sessiz) |
| 5 | 25 amper beyaz | Çatı k10trol modülü (Roadster) |
| 6 | 5 amper bej | Dış aynaların ayarlanması. Sol ve sağ (kes) |
| 6 | 40 amper turuncu | Çatı hidrolik ünitesi (Roadster) |
| 7 | 5 amper bej | Meslek sınıflandırma modülü (sağ koltuk) |
| 8 | 15 amper mavi | Radyo |
| 9 | 5 amper bej | K10trol ünitesi hava yastığı |
| 10 | 5 amper bej | hız k10trolü |
| 11 | 15 amper mavi | Ateşleme bobini 6 Sil. |
| 12 | 10 amper kırmızı | Yıkama sıvısı ısıtıcısı. Yıkayıcı meme ısıtıcısı |
| 13 | 10 amper kırmızı | Çatı lambası. Korna. Hırsız alarmı. Bagaj aydınlatması ve lastik basıncı k10trolü |
| 14 | 10 amper kırmızı | teşhis soketi |
| 15 | 5 amper bej | İklim k10trolü. Yardımcı su pompası |
| 16 | 10 amper kırmızı | rüzgarlık motoru |
| 17 | 40 amper turuncu | Elektr10ik Stabilite Programı |
| 18 | 40 amper turuncu | Elektr10ik Stabilite Programı |
| 19 | 40 amper turuncu | Elektrikli cam regülatörü. Ön |
| 20 | 30 amper yeşil | Silecek motoru |
| 21 | 30 amper yeşil | Sağ yan koltuk ayarı |
| 22 | 30 amper yeşil | Koltuk ayarı sol taraf |
| 23 | 15 amper mavi | Ses Yükseltici (amplifikatör) |
| 24 | 30 amper yeşil | Koltuk ısıtıcısı |
| 25 | 20 amper sarı | Pnömatik k10trol ünitesi. Arka cam buz çözücüsü |
| 26 | 20 amper sarı | Merkezi kilitleme |
| 30 | Yedek (kesilmiş) | |
| 30 | 15 amper mavi | Radyo (Yolcu) |
| 31 | 15 amper mavi | Çakmak. Torpido gözü ışığı |
| 32 | 15 amper mavi | Silecek. Yıkayıcı pompası. Far flaşörü |
| 33 | 5 amper bej | K10trol ünitesi |
| 34 | Yedek (kesilmiş) | |
| 34 | 30 amper yeşil | İklim k10trolü (Roadster) |
| 35 | 15 amper mavi | Radyo frekanslı uzaktan kumanda. Tehlike uyarısı yanıp sönüyor. Enstrüman grubu. İklim k10trolü |
| 36 | 30 amper yeşil | Sıcaklık k10trolü (kapalı) |
| 36 | 5 amper bej | Dış aynaların ayarlanması (Roadster) |
| 37 | 7.5 Bir kahverengi | Dolaşan hava. Enstrüman grubu. Radyo frekanslı uzaktan kumanda. İklim k10trolü. Merkezi k10trol ünitesi |
Röle k10trol modülü
Röle k10trol modülünde sigorta ataması
| boşluk | amfi | devreler |
|---|---|---|
| 1 | 15 amper mavi | Çekiş sistemi |
| 2 | 15 amper mavi | Motor k10trolü 2 |
| 3 | 15 amper mavi | Motor k10trolü 1 |
| 4 | 40 amper turuncu | Hava pompası |
| 5 | 15 amper mavi | Benzin pompası |
| 6 | 15 amper mavi | korna |
Yolcu bölmesi sigorta kutusu
İç sigorta kutusundaki sigorta yerleşimi (2007, 2008)
| boşluk | amfi | devreler |
|---|---|---|
| 1 | atfedilmemiş | |
| 2 | 15 amper mavi | Fren uyarı ışığı / Hız k10trolü |
| 3 | 7.5 Bir kahverengi | Düz yol kirişi. Uzun far göstergesi |
| 4 | 15 amper mavi | Kuyruk lambası / dönüş sinyali |
| 5 | 7.5 Bir kahverengi | Sol uzun farlar |
| 6 | 15 amper mavi | Sağ alt ışın |
| 7 | 7.5 Bir kahverengi | Pozisy10 lambası / sağ arka lamba |
| 8 | 15 amper mavi | Sol alt ışın |
| 9 | 15 amper mavi | Sis ışığı |
| 10 | 7.5 Bir kahverengi | Sol pozisy10 lambası / arka yan işaret lambası |
| 11 | 7.5 Bir kahverengi | Plaka / gösterge paneli aydınlatması / Sembol aydınlatması |
| 12 | Kullanılmamış – Yedek sigorta | |
| 13 | Kullanılmamış – Yedek sigorta | |
| 14 | Kullanılmamış – Yedek sigorta |
