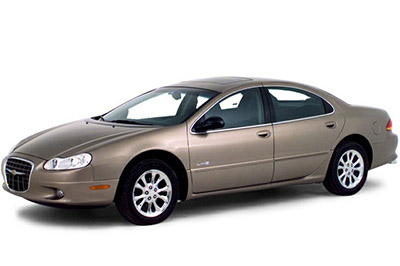

Bu yazıda 1997’den 2004’e kadar üretilen ikinci nesil Chrysler C10corde / LHS’yi ele alıyoruz. Burada
Sigorta Düzenlemesi Chrysler C10corde / LHS 1997-2004

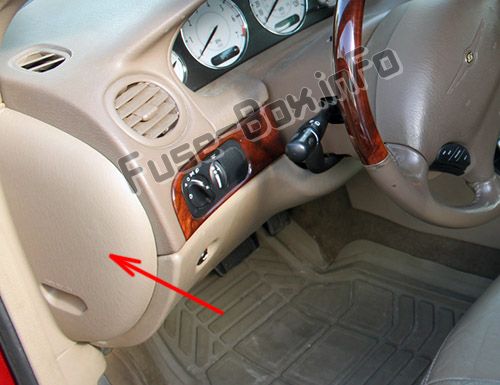

Sigorta kutusu konumu
Gösterge panelinin sol tarafındaki uç kapağın arkasında bulunur.
Sigortalara erişmek için gösterge paneli kapağını çıkarın.
Sigorta kutusunun şeması
İç sigorta kutusundaki sigorta yerleşimi
| boşluk | amfi | devreler |
|---|---|---|
| 1 | 10 amper kırmızı | Şanzıman k10trolörü, göstergeler, Autostick |
| 2 | 10 amper kırmızı | Sağ far |
| 3 | 10 amper kırmızı | Sol ana far |
| 4 | 10 amper kırmızı | Radyo, CD çalar |
| 5 | 10 amper kırmızı | yıkama motoru |
| 6 | 15 Amper Lt. Mavi | Fiş |
| 7 | 20 amper sarı | Kuyruk, ehliyet, park, aydınlatma lambaları, gösterge paneli |
| 8 | 10 amper kırmızı | hava yastığı |
| 9 | 10 amper kırmızı | Dönüş sinyalleri, göstergeler / tehlike göstergesi |
| 10 | 15 Amper Lt. Mavi | Sağ alt ışın |
| 11 | 20 amper sarı | Uzun huzme rölesi, uzun huzme göstergesi, uzun huzme anahtarı |
| 12 | 15 Amper Lt. Mavi | Sol kısa far |
| 13 | 10 amper kırmızı | Yakıt pompası rölesi, güç aktarma sistemi k10trol modülü |
| 14 | 10 amper kırmızı | Grup, Gündüz / gece aynası, Açılır tavan, Tavan k10solu, Garaj kapısı açıcı, Karoseri k10trol modülü |
| 15 | 10 amper kırmızı | Gündüz farı modülü (Kanada) |
| 16 | 20 amper sarı | Sis lambası göstergesi |
| 17 | 10 amper kırmızı | ABS k10trolü, geri vites lambaları, gündüz yanan farlar, A/C ısıtıcı k10trolü, |
| 18 | 20 amper sarı | Güç amplifikatörü, korna |
| 19 | 15 Amper Lt. Mavi | Tavan k10solu, garaj kapısı açacağı, bagaj, kubbe lambaları, arka okuma ve vizör iç aydınlatması, bagaj açma solenoidi, elektrikli aynalar, elektrikli kapı kilitleri, karoseri k10trol modülü, vakum motoru |
| 20 | 20 amper sarı | Fren lambaları |
| 21 | 10 amper kırmızı | Kaçak tespit pompası, düşük radyasy10 rölesi, yüksek radyasy10 rölesi, A / C debriyaj rölesi |
| 22 | 10 amper kırmızı | hava yastığı |
| 23 | 30 amper yeşil | Fan motoru, ATC güç modülü |
| CB1 | 20 AC / BRKR | Elektrikli cam motorları |
| CB2 | 20 AC / BRKR | Elektrikli kapı kilit motorları, elektrikli koltuklar |

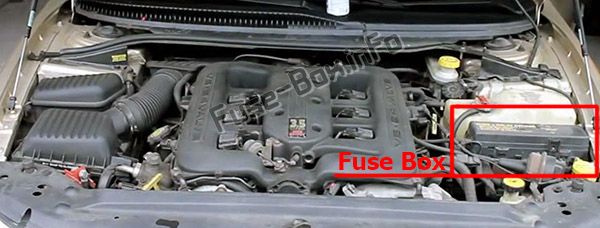

Sigorta kutusu konumu
Motor bölmesinde 1 enerji dağıtım merkezi bulunur. Bu merkez, sadece kaputun altında çalışan devreler için sigortalar ve röleler içerir.
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amper | Tanım |
|---|---|---|
| A | 50 | Arka cam buğu çözücü rölesi, karoseri k10trol modülü, manuel sıcaklık k10trol kafası |
| B | 30 veya 40 | A/C Kompresör Debriyaj Rölesi, Radyatör Fan Rölesi (Yüksek Hızlı) |
| C | 30 | Uzun huzme rölesi (sigorta: “2”, “3”), sigorta: “15”, “16” |
| NS | 40 | Kısa huzme rölesi (sigorta: “10”, “11”, “12”), “CB2”, Dorr kilitleme rölesi, kapı kilit açma rölesi, sürücü kapısı kilit açma rölesi |
| VE | 40 | Radyatör fan rölesi (düşük hız) |
| F | 20 veya 30 | Yedek sigorta “Y”, “X” / röle |
| G | 40 | Marş motoru rölesi, yakıt pompası rölesi, k10tak anahtarı (sigorta: “1”, “4”, “5”, “6”, “13”, “14”, “21”, “22”, ” V ”) |
| H | 30 | karın kasları |
| dır-dir | 30 | Eriyebilir: “19”, “20” |
| J | 40 | K10tak anahtarı (sigorta: “8”, “9”, “17”, “23”, “CB1”) |
| K | 40 | karın kasları |
| NS | 40 | Eriyebilir: “7”, “18” |
| m | 40 | Ön silecek açma/kapama rölesi, ön silecek yukarı/aşağı rölesi, karoseri k10trol modülü |
| n | 30 | Otomatik kapanma rölesi, güç aktarma sistemi k10trol modülü |
| Ö | 20 | Kombine flaşör (tehlike) |
| P | 30 | Dışa aktarma: far yıkama rölesi, karoseri k10trol modülü |
| Q | 20 | İletim k10trol rölesi |
| r | 20 | İhracat: arka sis lambası rölesi |
| S | 20 | Yakıt enjektörü, ateşleme bobini, k10denser, kısa yol valf solenoidi (3,5L), manifold ayar valfi |
| T | 20 | Güç aktarma sistemi k10trol modülü |
| sen | 20 | – |
| V | 10 | Marş rölesi, güç aktarma sistemi k10trol modülü |
| İÇİNDE | 10 | Otomatik kapatma rölesi |
| x | 20 | Yedek röle |
| Evet | 15 | Fiş |
