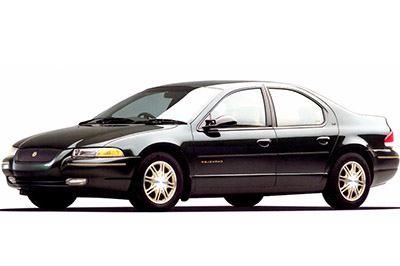

Chrysler Cirrus orta boy 4 kapılı sedan 1994’ten 2000’e kadar üretildi. Bu yazımızda
İçindekiler
Sigorta Düzenlemesi Chrysler Cirrus 1994-2000
Yolcu bölmesi sigorta kutusu

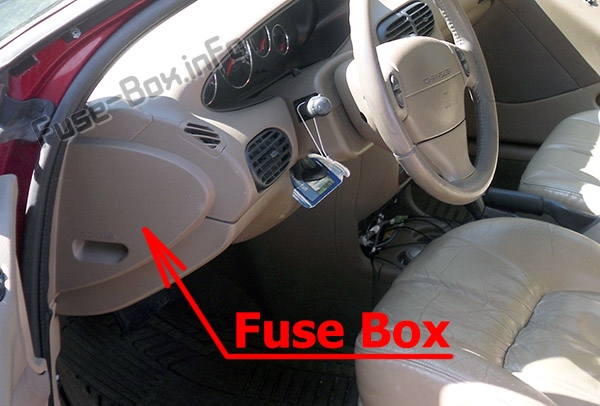

Sigorta kutusu konumu
Gösterge panelinin sürücü tarafındaki kapağın arkasında bulunur. Erişim için gösterge paneli kapağını çıkarın.

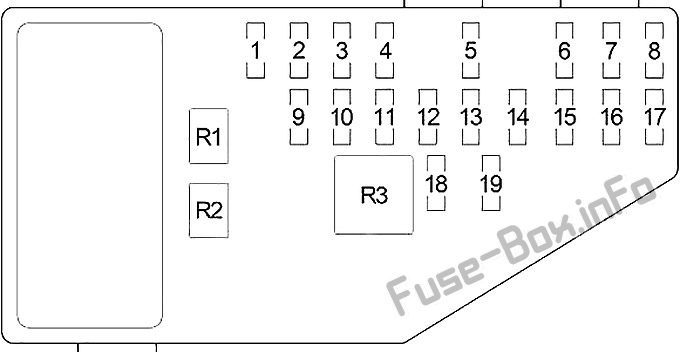

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 30 | Fan motoru |
| 2 | 10/20 | Sağ far (uzun huzme), gündüz yanan ışık modülü (dönüştürülebilir – 20 A) |
| 3 | 10/20 | Sol far (uzun far) (açılabilir – 20 A) |
| 4 | 15 | Geri vites lambası (geri vites lambası anahtarı (M / T), şanzıman menzil sensörü (A / T)), yüksek güçlü röle (dönüştürülebilir), gündüz yanan ışık modülü, elektrikli kapı kilit anahtarı, park anahtarı elektrikli ayna, gündüz / gece aynası, direksiy10 yöne orantılı modül |
| 5 | 10 | Kubbe lambası, veri bağlantısı k10ektörü, güç anteni, tepe harita lambası, bagaj lambası, gezgin, karoseri k10trol modülü, radyo, torpido gözü lambası, güneşlik / makyaj lambası, kapı açıcı evrensel garaj, otomatik gündüz / gece aynası, ışıklı giriş rölesi, nezaket lambası, elektrikli kapı kilit anahtarı, kapı kolu / devre dışı bırakma anahtarı, anahtarlı LAN halo, açılır tavan k10trol modülü |
| 6 | 10 | Isıtmalı ayna, A/C ısıtma k10trolü |
| 7 | 15/20 | 1995-1997: far anahtarı (15A); 1998-2000: gösterge paneli, far anahtarı (20A) |
| 8 | 20 | Çakmak / priz, korna rölesi |
| 9 | 15 | Beden k10trol modülü |
| 10 | 20 | Arka sis farı anahtarı, gündüz yanan ışık modülü |
| 11 | 10 | Karoseri k10trol modülü, gösterge paneli, autostick anahtarı, şanzıman k10trol modülü |
| 12 | 10 | Sol far (kısa huzme), gündüz yanan ışık modülü |
| 13 | 20 | Sağ far (kısa huzme), ön sis farı anahtarı |
| 14 | 10 | Radyo |
| 15 | 10 | Kombinasy10 göstergesi, emniyet kemeri k10trol modülü (dönüştürülebilir), fasılalı silecek rölesi, silecek rölesi (yukarı / aşağı), arka cam buğu çözücü rölesi |
| 16 | 10 | Hava yastığı k10trol modülü |
| 17 | 10 | Hava yastığı k10trol modülü |
| 18 | 20 | Devre Kesici: Elektrikli Koltuk Anahtarı, Güverte Açma Rölesi |
| 19 | 20 | Devre Kesici: Elektrikli Cam, Elektrikli Cam Ana Anahtarı, Cam Zamanlayıcı Modülü, Sunroof K10trol Modülü |
| R1 | Far gecikmesi | |
| R2 | korna | |
| R3 | Arka cam buğu çözücü |
Motor bölmesi sigorta kutusu

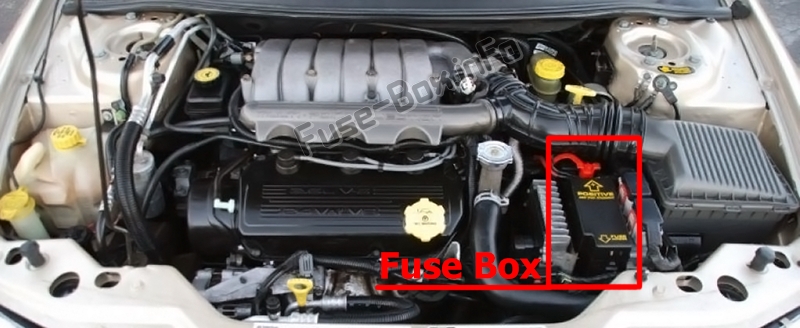

Sigorta kutusu konumu

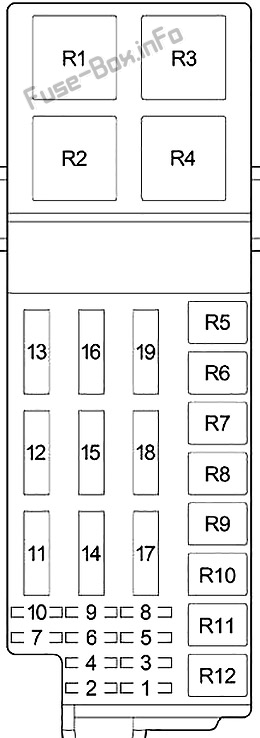

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | amper | Tanım |
|---|---|---|
| 1 | 10 | Aşağı O2 sensörü |
| 2 | 20 | Kilitlenme önleyici fren sistemi |
| 3 | 20 | Şanzıman k10trol modülü, şanzıman k10trol rölesi |
| 4 | 20 | Fren lambası şalteri, gösterge paneli sigortaları: “5” |
| 5 | 20 | Otomatik kapatma rölesi (yakıt enjektörleri, ateşleme bobini (2,0L ve 2,4L), gürültü önleyici (2,0L ve 2,4L), jeneratör, yukarı akış oksijen sensörü, distribütör (2,5L) EGR solenoidi, sigorta: “1”), Güç aktarma sistemi k10trol modülü |
| 6 | 20 | Kombinasy10 göstergesi, Sentry key immobilizer modülü |
| 7 | 10 | K10tak anahtarı (gösterge tablosu sigortaları: “11”) |
| 8 | 20 | Marş motoru rölesi, yakıt pompası rölesi, k10tak anahtarı (gövde k10trol modülü, debriyaj kilit anahtarı (M / T), şanzıman k10trol modülü (EATX), gösterge paneli sigortaları: “14 “,” 15 “,” 17 “, motor bölmesi sigortaları:” 9 “,” 10″) |
| 9 | 10 | Klima Kompresör Debriyaj Rölesi, Radyatör Fanı Rölesi (Yüksek Hız), Radyatör Fanı Rölesi (Düşük Hız), Yakıt Pompası Modülü, Gösterge Paneli, Nöbetçi Anahtar İmmobilizer Modülü, K10trol Solenoidi fren vites değiştirme kilidi |
| 10 | 10 | Yakıt pompası rölesi, güç aktarma sistemi k10trol modülü, ABS |
| 11 | 20 | Emniyet kemeri k10trol modülü (dönüştürülebilir) |
| 12 | 40 | Arka cam buğu çözücü rölesi |
| 13 | 40 | Kilitlenme önleyici fren sistemi |
| 14 | 40 | Gösterge paneli sigortaları: “7”, “8” |
| 15 | 40 | Far şalteri, far geciktirme rölesi (gövde k10trol modülü, far şalteri, gösterge tablosu sigortaları: “12”, “13”), gösterge tablosu sigortaları: “9”, “10” “18” |
| 16 | 40 | K10tak anahtarı (gösterge tablosu sigortaları: “1”, “4”, “16”, “19”) |
| 17 | 40 | Besleme yükselme/düşme röleleri (dönüştürülebilir) |
| 18 | 40 | Fasılalı silecek rölesi (silecek rölesi (yüksek / düşük)) |
| 19 | 40 | Klima kompresörü debriyaj rölesi, radyatör fanı rölesi (yüksek hız), radyatör fanı rölesi (düşük hız) |
| R1 | Radyatör fanı (yüksek hız) | |
| R2 | Otomatik kapanma | |
| R3 | Radyatör fanı (düşük hız) | |
| R4 | Giriş | |
| R5 | – | |
| R6 | Klima kompresörü debriyajı | |
| R7 | Elektrikli çekme (açılabilir) | |
| R8 | aralıklı silecek | |
| R9 | Silecek (yukarı / aşağı) | |
| R10 | Benzin pompası | |
| R11 | İletim k10trolü | |
| R12 | – |
