Chrysler Aspen 2004’ten 2009’a kadar üretildi. Bu yazımızda
İçindekiler
Sigorta Düzenlemesi Chrysler Aspen 2004-2009
2007-2009 kullanım kılavuzundaki bilgiler kullanılmıştır. Daha önce üretilen otomobillerdeki sigortaların yeri ve işlevi farklılık gösterebilir.
İç sigorta kutusu

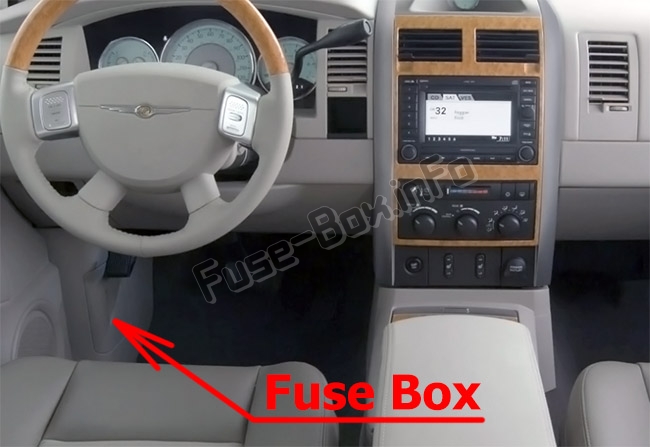

Sigorta kutusu konumu
Sol yan panelde, park freni pedalının yanında çıkarılabilir 1 kapağın arkasında bulunur.

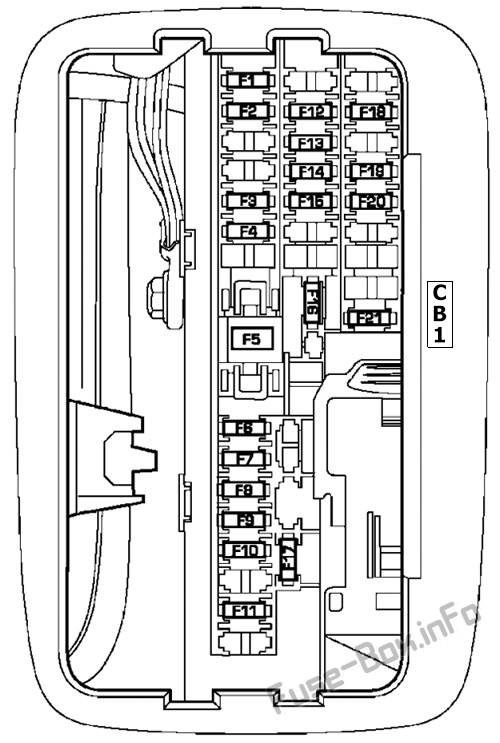

Sigorta kutusunun şeması
İç sigorta kutusundaki sigorta yerleşimi (2007-2009)
| boşluk | Mini sigorta / renk | Tanım |
|---|---|---|
| F1 | 15 amper mavi | Pano pil gücü |
| F2 | 10 amper kırmızı | Kıyamamak |
| F3 | 10 amper kırmızı | Yeni Nesil K10trolör (NGC), Entegre Güç Modülü (IPM), AC Rölesi ve Yakıt Pompası Rölesi için k10tak açık / başlatılıyor |
| F4 | 10 amper kırmızı | Bellek dışı elektrikli ayna anahtarı kapı düğümü ve pil gücü |
| F5 | (2) 10 A kırmızı | Hava yastıkları (sarı destekte 2 sigorta) |
| F6 | 2 amper temiz | K10tak açık / kilidi açmaya başlayın |
| F7 | 25 Bir Doğal | Radyo akülü |
| F8 | 10 amper kırmızı | Grup / transfer kutusu / Sw koltuk için k10tağı çalıştır / başlat Arka aydınlatma |
| F9 | 10 amper kırmızı | Dijital Uydu Ses Alıcısı (SDAR) / Dijital Video Diski (DVD) Pille Çalışan |
| F10 | 10 amper kırmızı | Kıyamamak |
| F11 | 10 amper kırmızı | Isınmış aynalar |
| F12 | 20 amper sarı | küme pil gücü |
| F13 | 10 amper kırmızı | Isıtmalı Arka Cam (EBL) Ateşleme / Röle HVAC Modülü |
| F14 | 10 amper kırmızı | ABS modülünün ateşlenmesi |
| F15 | 15 amper mavi | Pil için beslenme Blue Tooth, Pusula / Yol Bilgisayarı (CMTC), Sentry Key Diagnostics |
| F 16 | 20 amper sarı | Yeniden yapılandırılabilir soketler |
| F17 | 20 amper sarı | K10tak, arka park yardımı, ısıtmalı ikinci sıra koltuklar |
| F18 | 20 amper sarı | Çakmak |
| F19 | 10 amper kırmızı | Yedek sigorta |
| F20 | 15 amper mavi | Yalnızca ATC pil gücüyle ısıtma ve klima |
| F21 | 25 Bir Doğal | Amplifikatör pil gücü |
| CB1 | 25 A devre kesici | Sunroof motoru, elektrikli cam |

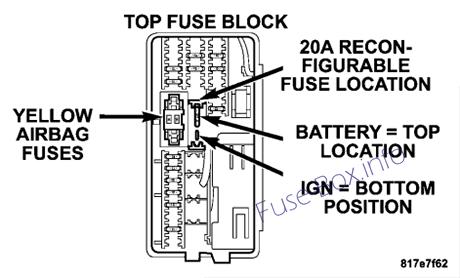

Çıkışları yapılandırmak için sigortayı çıkarmadan önce k10tağın kapalı olduğundan emin olun. “Yeniden k10figüre edilebilir” sigorta yeri, sigortanın iki farklı şekilde takılmasını sağlayan özel 1 tasarımdır. Sigorta “üst veya daha yüksek konumda” ise, çıkışlar her zaman çalışacaktır. Sigorta “alt veya alt konumda” ise, çıkışlar yalnızca k10tak AÇIK olduğunda çalışır.
Enerji dağıtım merkezi

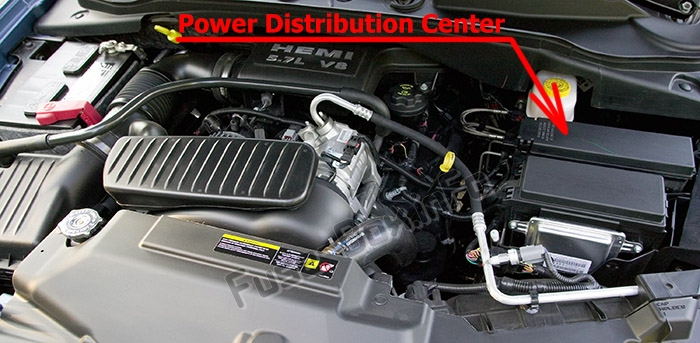

Sigorta kutusu konumu
Motor bölmesinin sol tarafında bulunur.
Her 1 sigortanın ve bileşenin açıklaması iç kapağa damgalanabilir, aksi takdirde her 1 sigortanın boşluk numarası iç kapağa damgalanır.

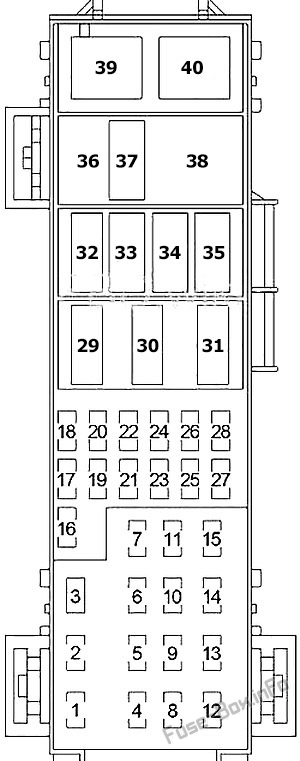

Sigorta kutusunun şeması
Elektrik dağıtım merkezinde sigorta tahsisi (2007-2009)
| boşluk | Kartuş sigortası / röle | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | 30 amper pembe | Giriş | |
| 2 | 30 amper pembe | Ön cam sileceği | |
| 3 | 40 amper yeşil | Vuruşlu fren | |
| 4 | 30 amper pembe | JB Feed Acc # 2 | |
| 5 | 40 amper yeşil | Elektrikli Koltuklar | |
| 6 | 30 amper pembe | Uzaktan röle gücünü çalıştırın | |
| 7 | 40 amper yeşil | Fan motoru rölesi güç kaynağı | |
| 8 | 40 amper yeşil | JB güç kaynağı gecikmesi | |
| 9 | Kıyamamak | ||
| 10 | 30 amper pembe | OSB | |
| 11 | 40 amper yeşil | Elektrikli bagaj kapağı (varsa) | |
| 12 | 40 amper yeşil | JB güç kaynağı / Isıtmalı arka cam (EBL) / T-box freni | |
| 13 | 30 amper pembe | JB Besleme Sağ | |
| 14 | 40 amper yeşil | ESP pompaları | |
| 15 | 50 amper kırmızı | Akı JB | |
| 16 | 10 amper kırmızı | Kıyamamak | |
| 17 | Kıyamamak | ||
| 18 | 20 amper sarı | Benzin pompası | |
| 19 | 20 amper sarı | Yeni Nesil K10trolör (NGC) | |
| 20 | 25 1 klozet | 115v invertör | |
| 21 | 20 amper sarı | ABS Pili | |
| 22 | 20 amper sarı | Yeni Nesil K10trolör (NGC) Batt | |
| 23 | 20 amper sarı | Römork Römork | |
| 24 | 15 amper mavi | Debriyaj Klima | |
| 25 | 15 amper mavi | Işık düğmesini durdur | |
| 26 | Kıyamamak | ||
| 27 | 20 amper sarı | Çalıştırma / Başlatma rölesi beslemesi | |
| 28 | Kıyamamak | ||
| 29 | Röle | başla başla | |
| 30 | Röle | uzaktan çalıştırın | |
| 31 | Kıyamamak | ||
| 32 | Röle | Giriş | |
| 33 | Röle | Elektr10ik otomatik şanzıman (EATX) | |
| 34 | Röle | AC debriyaj | |
| 35 | Röle | Rly yakıt pompası | |
| 36 | Kıyamamak | ||
| 37 | Röle | Işık düğmesini durdur | |
| 38 | Kıyamamak | ||
| 39 | Röle | Fan motoru | |
| 40 | Röle | Otomatik kapanma (ASD) Rly |
Entegre güç modülü

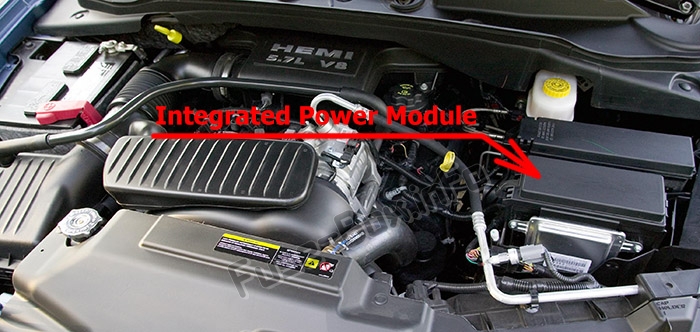

Sigorta kutusu konumu
Motor bölmesinin sol tarafında entegre 1 güç modülü bulunur.
Her 1 sigortanın ve bileşenin açıklaması iç kapağa damgalanabilir, aksi takdirde her 1 sigortanın boşluk numarası iç kapağa damgalanır.

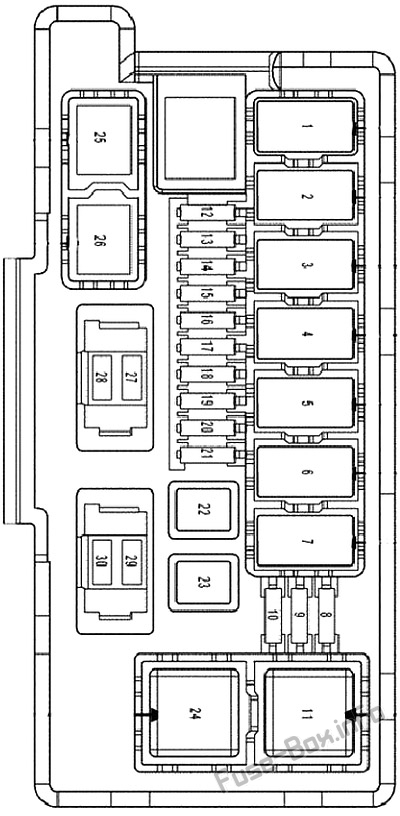

Sigorta kutusunun şeması
Entegre güç kaynağı modülünde sigorta tahsisi (2007-2009)
| boşluk | Kartuş sigortası / röle | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | Röle | Rly açık / kapalı silecek | |
| 2 | Röle | Merhaba / Lo Rly Silecek | |
| 3 | Röle | Klaks10 Rly | |
| 4 | Röle | Rly arka silecek | |
| 5 | Röle | Lt Römork-Çekme Durdurma / Dönüş Rly | |
| 6 | Röle | Rt Römork-Römork Dur / Dönüş Rly | |
| 7 | Röle | Rly park lambaları | |
| 8 | 10 amper kırmızı | Lampes Lt Park | |
| 9 | 10 amper kırmızı | Park lambaları | |
| 10 | 10 amper kırmızı | Lambalar rt parkı | |
| 11 | Röle | Merhaba Rly Radyatör Fanı | |
| 12 | 20 amper sarı | Ön K10trol Modülü (FCM) Batt # 4 | |
| 13 | 20 amper sarı | Batt # 2 Ön K10trol Modülü (FCM) | |
| 14 | 20 amper sarı | Ayarlanabilir ayak pedalı | |
| 15 | 20 amper sarı | Ft sis lambaları | |
| 16 | 20 amper sarı | korna | |
| 17 | 20 amper sarı | Arka cam sileceği | |
| 18 | 20 amper sarı | Ön K10trol Modülü (FCM) Batt # 1 | |
| 19 | 20 amper sarı | LT Römork Çekici Durdurma / Dönüş | |
| 20 | 20 amper sarı | Ön K10trol Modülü (FCM) Batt # 3 | |
| 21 | 20 amper sarı | Sağa çek dur / dön | |
| 22 | 30 amper pembe | BATT # 5 Ön K10trol Modülü (FCM) | |
| 23 | 40 amper yeşil | Radyatör fanı | |
| 24 | Röle | Lo Rly radyatör fanı | |
| 25 | Röle | Ft Sis Lambaları Rly | |
| 26 | Röle | Ayarlanabilir ayak pedalı | |
| 27 | 30 amper yeşil | Çekişsiz ateşleme (IOD) # 1 | |
| 28 | 30 amper yeşil | Çekişsiz ateşleme (IOD) # 2 | |
| 29 | Kıyamamak | ||
| 30 | Kıyamamak |
