Chrysler 300 / 300C (Mk2 / LD; 2011-2019…) Sigorta Kutusu Şeması

Chrysler 300 / 300C (Mk2 / LD; 2011-2019…) Sigorta Kutusu Şeması

By 1 Haziran 2022 Chrysler 0 Comments

Bu yazıda, 2011’den günümüze kadar mevcut olan ikinci nesil Chrysler 300 / 300C’yi (Mk2 / LD) ele alıyoruz. Chrysler 300 / 300C 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 ve 2019 sigorta kutusu şemaları burada   , araba içindeki sigorta panellerinin yeri hakkında bilgi alın ve her 1 sigortanın ataması hakkında daha fazla bilgi edinin (sigorta düzeni) ).

İçindekiler
  1. Sigorta düzeni Chrysler 300 / 300C 2011-2019 …
  2. 2011, 2012
  3. 2013
  4. 2014
  5. 2015
  6. 2016
  7. 2017
  8. 2018, 2019
İçerik gizle
1 Sigorta düzeni Chrysler 300 / 300C 2011-2019 …
1.1 2011, 2012
1.1.1 Ön güç dağıtım merkezi
1.1.2 Arka güç dağıtım merkezi
1.2 2013
1.2.1 Ön güç dağıtım merkezi
1.2.2 Arka güç dağıtım merkezi
1.3 2014
1.3.1 Ön güç dağıtım merkezi
1.3.2 Arka güç dağıtım merkezi
1.4 2015
1.4.1 Ön güç dağıtım merkezi
1.4.2 Arka güç dağıtım merkezi
1.5 2016
1.5.1 Ön güç dağıtım merkezi
1.5.2 Arka güç dağıtım merkezi
1.6 2017
1.6.1 Ön güç dağıtım merkezi
1.6.2 Arka güç dağıtım merkezi
1.7 2018, 2019
1.7.1 Ön güç dağıtım merkezi
1.7.2 Arka güç dağıtım merkezi

Sigorta düzeni Chrysler 300 / 300C 2011-2019 …

Chrysler 300 / 300C’nin çakmak (elektrik prizi)  sigortaları, arka güç dağıtım merkezindeki №12 (çakmak, gösterge paneli ve arka elektrik prizi k10solu), №38 (kolçak içindeki elektrik prizi) sigortalardır ( bagajda)). 2015’ten beri – №12 (orta k10solun arkasında çift USB / ön panelde çakmak), №38 (kolçak içindeki güç soketi / k10soldaki / k10sol medya hub’ındaki (LD / LX) güç soketi), güç kol dayanağı / k10sol medya göbeği (LA) içindeki soket ve №61 (çakmak (LA))).

Sigorta kutusu konumu

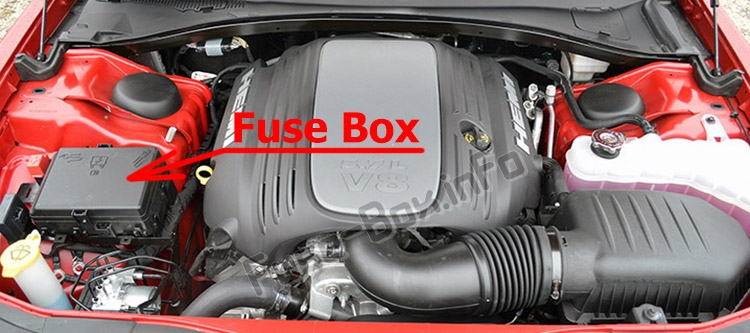

Ön güç dağıtım merkezi  , motor bölmesinde bulunur.Sigortaların motor bölmesindeki yeri: Chrysler 300 / 300C (Mk2 / LD; 2011-2019)

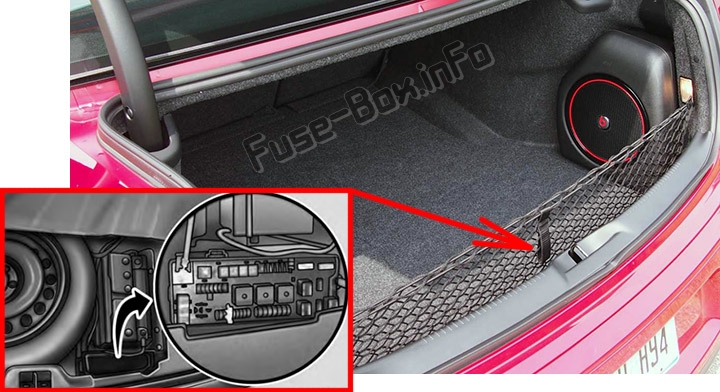

Arka güç dağıtım merkezi  , bagajda yedek lastik erişim panelinin altında bulunur.Sigortaların bagajdaki yeri: Chrysler 300 / 300C (Mk2 / LD; 2011-2019)





Sigorta kutusu şemaları

2011, 2012

Ön güç dağıtım merkezi

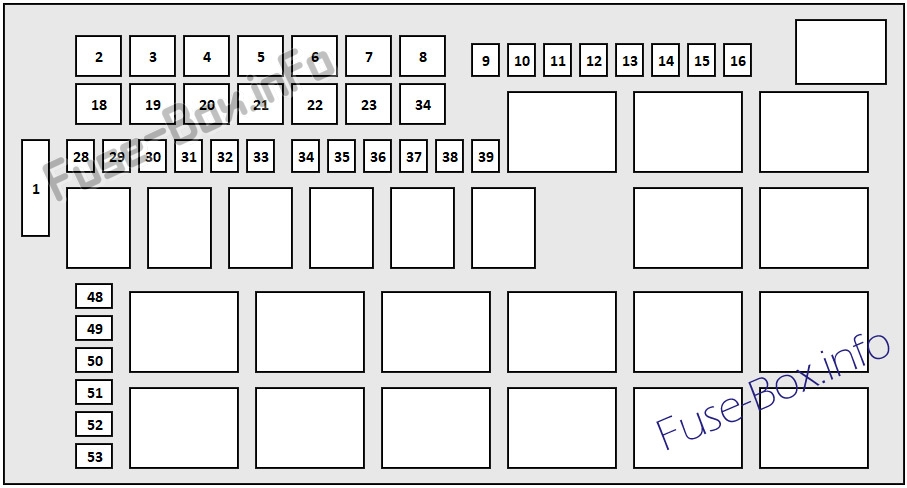

Kaputun altındaki sigorta kutusunun şeması: Chrysler 300 / 300C (2011, 2012)

Ön güç dağıtım merkezinde sigorta ataması (2011, 2012)

boşluk kartuş sigortası Mini sigorta Tanım
1 – – Kıyamamak
2 40 amper yeşil – Radyatör fanı # 1
3 50 amper kırmızı – Hidrolik direksiy10 n ° 1
4 30 amper pembe – Giriş
5 40 amper yeşil – ABS Fren sistemi
6 – – Kıyamamak
7 – – Kıyamamak
8 – – Kıyamamak
9 – 20 amper sarı Dört tekerlekten çekiş modülü – varsa
10 – 10 amper kırmızı Güvenlik
11 – 20 amper sarı boynuzlar
12 – 10 amper kırmızı Klima debriyajı
13 – – Sigorta – Yedek parça
14 – 25 Bir Doğal ABS Fren sistemi
15 – 25 Bir Doğal Aktarma
16 – – Kıyamamak
18 50 amper kırmızı – Radyatör fanı # 2
19 50 amper kırmızı – Hidrolik direksiy10 n ° 2
20 30 amper pembe – Silecek motoru
21 30 amper pembe – Far yıkayıcılar
22 – – Kıyamamak
23 – – Kıyamamak
24 – – Kıyamamak
28 – 25 Bir Doğal Benzin pompası
29 – 15 amper mavi Şanzıman / Shifter
30 – – Kıyamamak
31 – 25 Bir Doğal Motor modülü
32 – – Kıyamamak
33 – – Kıyamamak
34 – 25 Bir Doğal Güç Aktarma Organı # 1
35 – 20 amper sarı Güç Aktarma Organı # 2
36 – 10 amper kırmızı Kilitlenme önleyici fren modülü
37 – 10 amper kırmızı Rad Motor K10trolörü / Fan Rölesi
38 – 10 amper kırmızı Modül hava yastığı
39 10 amper kırmızı Servo direksiy10 modülü / AC debriyaj rölesi
48 – 10 amper kırmızı AWD modülü / Ön aks bağlantısının kesilmesi
49 – – Kıyamamak
50 – – Kıyamamak
51 – 20 amper sarı Vakum pompası
52 – – Kıyamamak
53 – – Kıyamamak
Arka güç dağıtım merkezi

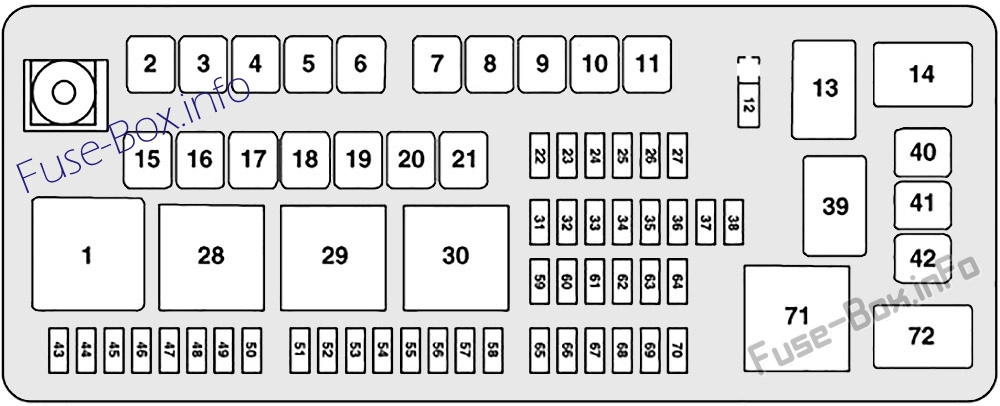

Gövde sigorta kutusu şeması: Chrysler 300 / 300C (2011, 2012)

Arka güç dağıtım merkezinde sigorta yerleşimi (2011, 2012)

boşluk kartuş sigortası Mini sigorta Tanım
2 60 amper sarı – Ön PDC güç kaynağı n ° 1
3 – – Kıyamamak
4 60 amper sarı – Ön PDC güç kaynağı n ° 2
5 30 amper pembe – açılır tavan
6 40 amper yeşil – Dış aydınlatma # 1
7 40 amper yeşil – Dış aydınlatma # 2
8 30 amper pembe – İç aydınlatma / yıkama pompası
9 30 amper pembe – Elektrikli kilitler
10 30 amper pembe – sürücü kapısı
11 30 amper pembe – yolcu kapısı
12 20 amper sarı Çakmak, gösterge paneli ve arka elektrik prizi k10solu
15 40 amper yeşil – HVAC fanı
16 – – Kıyamamak
17 – – Kıyamamak
18 – – Kıyamamak
19 – – Kıyamamak
20 – – Kıyamamak
21 – – Kıyamamak
22 – – Kıyamamak
23 – 10 amper kırmızı Yakıt kapısı / teşhis portu
24 – 15 amper mavi radyo ekranı
25 – 10 amper kırmızı Lastik basıncı m10itörü
26 – – Kıyamamak
27 – 25 Bir Doğal amplifikatör
31 – 25 Bir Doğal Elektrikli Koltuklar
32 – 15 amper mavi Modül / küme HVAC
33 – 15 amper mavi K10tak anahtarı / kablosuz modül
34 – 10 amper kırmızı Direksiy10 kol10u / saat modülü
35 – 10 amper kırmızı Pil sensörü
36 – – Kıyamamak
37 – 15 amper mavi Radyo
38 – 20 amper sarı Kol dayanağının içindeki elektrik prizi
40 – – Kıyamamak
41 – – Kıyamamak
42 30 amper pembe – Arka buz çözme
43 – 25 Bir Doğal Isıtmalı arka koltuklar / direksiy10 simidi
44 – 10 amper kırmızı Park yardımı / kör nokta / kamera
45 – 15 amper mavi Küme / dikiz aynası / pusula
46 – 10 amper kırmızı Adaptif cruise c10trol
47 – 10 amper kırmızı Adaptif ön aydınlatma
48 – 20 amper sarı Askıya alma etkin
49 – – Kıyamamak
50 – – Kıyamamak
51 – 20 amper sarı Isıtmalı ön koltuklar
52 – 10 amper kırmızı Isıtmalı bardak tutucular / Isıtmalı arka koltuk anahtarları
53 – 10 amper kırmızı HVAC modülü / Arabadaki sıcaklık sensörü
54 – – Kıyamamak
55 – – Kıyamamak
56 – – Kıyamamak
57 – – Kıyamamak
58 – 10 amper kırmızı Modül hava yastığı
59 – – Kıyamamak
60 – – Kıyamamak
61 – – Kıyamamak
62 – – Kıyamamak
63 – – Kıyamamak
64 – 25 Bir Doğal Arka camlar
65 – 10 amper kırmızı Modül hava yastığı
66 – – Kıyamamak
67 – 15 amper mavi Sense’i Çalıştır
68 – 15 amper mavi Aydınlatma / Arka güneşlik
69 – – Kıyamamak
70 – – Kıyamamak



2013

Ön güç dağıtım merkezi

Kaputun altındaki sigorta kutusunun şeması: Chrysler 300 / 300C (2013)

Ön güç dağıtım merkezinde sigorta ataması (2013)

boşluk kartuş sigortası Mini sigorta Tanım
1 – – Kıyamamak
2 40 amper yeşil – Radyatör fanı # 1
3 50 amper kırmızı – Hidrolik direksiy10 n ° 1
4 30 amper pembe – Giriş
5 40 amper yeşil – ABS Fren sistemi
6 25 Bir Doğal – ABS Fren sistemi
7 – – Kıyamamak
8 – – Kıyamamak
9 20 amper sarı Dört tekerlekten çekiş modülü – varsa
10 – 10 amper kırmızı Güvenlik
11 – 20 amper sarı boynuzlar
12 – 10 amper kırmızı Klima debriyajı
13 – – Kıyamamak
14 – – Kıyamamak
15 – 25 Bir Doğal Aktarma
16 – – Kıyamamak
18 50 amper kırmızı – Radyatör fanı # 2
19 50 amper kırmızı – Hidrolik direksiy10 n ° 2
20 30 amper pembe – Silecek motoru
21 30 amper pembe – Far yıkayıcılar
22 – – Kıyamamak
23 – – Kıyamamak
24 – – Kıyamamak
28 25 Bir Doğal Benzin pompası
29 – 15 amper mavi Vites değiştirici
30 – – Kıyamamak
31 – 25 Bir Doğal Motor modülü
32 – – Kıyamamak
33 – – Kıyamamak
34 – 25 Bir Doğal Güç Aktarma Organı # 1
35 – 20 amper sarı Güç Aktarma Organı # 2
36 – 10 amper kırmızı Kilitlenme önleyici fren modülü
37 – 10 amper kırmızı Rad Motor K10trolörü / Fan Rölesi
38 – 10 amper kırmızı Modül hava yastığı
39 10 amper kırmızı Servo direksiy10 modülü / AC debriyaj rölesi
48 10 amper kırmızı AWD modülü / Ön aks bağlantısının kesilmesi
49 – – Kıyamamak
50 – – Kıyamamak
51 – 20 amper sarı Vakum pompası
52 – – Kıyamamak
53 – – Kıyamamak
Arka güç dağıtım merkezi

Gövde sigorta kutusu şeması: Chrysler 300 / 300C (2013)

Arka güç dağıtım merkezinde sigorta tahsisi (2013)

boşluk kartuş sigortası Mini sigorta Tanım
2 60 amper sarı – Ön PDC güç kaynağı n ° 1
3 – – Kıyamamak
4 60 amper sarı – Ön PDC güç kaynağı n ° 2
5 30 amper pembe – açılır tavan
6 40 amper yeşil – Dış aydınlatma # 1
7 40 amper yeşil – Dış aydınlatma # 2
8 30 amper pembe – İç aydınlatma / yıkama pompası
9 30 amper pembe – Elektrikli kilitler
10 30 amper pembe – sürücü kapısı
11 30 amper pembe – yolcu kapısı
12 20 amper sarı Çakmak, gösterge paneli ve arka elektrik prizi k10solu
15 40 amper yeşil – HVAC fanı
16 – – Kıyamamak
17 – – Kıyamamak
18 – – Kıyamamak
19 – – Kıyamamak
20 – – Kıyamamak
21 – – Kıyamamak
22 – – Kıyamamak
23 – 10 amper kırmızı Yakıt kapısı / teşhis portu
24 – 15 amper mavi radyo ekranı
25 – 10 amper kırmızı Lastik basıncı m10itörü
26 – – Kıyamamak
27 – 25 Bir Doğal amplifikatör
31 – 25 Bir Doğal Elektrikli Koltuklar
32 – 15 amper mavi Modül / küme HVAC
33 – 15 amper mavi K10tak anahtarı / kablosuz modül
34 – 10 amper kırmızı Direksiy10 kol10u / saat modülü
35 – 10 amper kırmızı Pil sensörü
36 – – Kıyamamak
37 – 15 amper mavi Radyo
38 – 20 amper sarı Kol dayanağının içindeki elektrik prizi
40 – – Kıyamamak
41 – – Kıyamamak
42 30 amper pembe – Arka buz çözme
43 – 25 Bir Doğal Isıtmalı arka koltuklar / direksiy10 simidi
44 – 10 amper kırmızı Park yardımı / kör nokta / kamera
45 – 15 amper mavi Küme / dikiz aynası / pusula
46 – 10 amper kırmızı Adaptif cruise c10trol
47 – 10 amper kırmızı Adaptif ön aydınlatma
48 – 20 amper sarı Askıya alma etkin
49 – – Kıyamamak
50 – – Kıyamamak
51 – 20 amper sarı Isıtmalı ön koltuklar
52 – 10 amper kırmızı Isıtmalı bardak tutucular / Isıtmalı arka koltuk anahtarları
53 – 10 amper kırmızı HVAC modülü / Arabadaki sıcaklık sensörü
54 – – Kıyamamak
55 – – Kıyamamak
56 – – Kıyamamak
57 – – Kıyamamak
58 – 10 amper kırmızı Modül hava yastığı
59 – – Kıyamamak
60 – – Kıyamamak
61 – – Kıyamamak
62 – – Kıyamamak
63 – – Kıyamamak
64 – 25 Bir Doğal Arka camlar
65 – 10 amper kırmızı Modül hava yastığı
66 – – Kıyamamak
67 – 15 amper mavi Sense’i Çalıştır
68 – 15 amper mavi Aydınlatma / Arka güneşlik
69 – – Kıyamamak
70 – – Kıyamamak



2014

Ön güç dağıtım merkezi

Kaputun altındaki sigorta kutusunun şeması: Chrysler 300 / 300C (2014)

Ön güç dağıtım merkezinde sigorta ataması (2014)

boşluk kartuş sigortası Mini sigorta Tanım
1 – – Kıyamamak
2 40 amper yeşil – Radyatör fanı # 1
3 50 amper kırmızı – Hidrolik direksiy10 n ° 1
4 30 amper pembe – Giriş
5 40 amper yeşil – ABS Fren sistemi
6 25 Bir Doğal – ABS Fren sistemi
7 – – Kıyamamak
8 – – Kıyamamak
9 – 20 amper sarı Dört tekerlekten çekiş modülü – varsa
10 – 5 br10zlaşma amfisi Güvenlik
11 – 20 amper sarı boynuzlar
12 – 10 amper kırmızı Klima debriyajı
13 – – Kıyamamak
14 – – Kıyamamak
15 – – Kıyamamak
16 – – Kıyamamak
18 50 amper kırmızı – Radyatör fanı # 2
19 50 amper kırmızı – Hidrolik direksiy10 n ° 2
20 30 amper pembe – Silecek motoru
21 30 amper pembe – Far yıkayıcılar
22 – – Kıyamamak
23 – – Kıyamamak
24 – – Kıyamamak
28 – 25 Bir Doğal Benzin pompası
29 – 15 amper mavi Vites değiştirici
30 – – Kıyamamak
31 – 25 Bir Doğal Motor modülü
32 – – Kıyamamak
33 – – Kıyamamak
34 – 25 Bir Doğal Güç Aktarma Organı # 1
35 – 20 amper sarı Güç Aktarma Organı # 2
36 – 10 amper kırmızı Kilitlenme önleyici fren modülü
37 – 10 amper kırmızı Rad Motor K10trolörü / Fan Rölesi
38 – 10 amper kırmızı Modül hava yastığı
39 – 10 amper kırmızı Servo direksiy10 modülü / AC debriyaj rölesi
48 – 10 amper kırmızı AWD modülü / Ön aks bağlantısının kesilmesi
49 – – Kıyamamak
50 – – Kıyamamak
51 – 20 amper sarı Vakum pompası
52 – – Kıyamamak
53 – – Kıyamamak
Arka güç dağıtım merkezi

Gövde sigorta kutusu şeması: Chrysler 300 / 300C (2014)

Arka güç dağıtım merkezindeki sigorta yerleşimi (2014)

boşluk kartuş sigortası Mini sigorta Tanım
2 60 amper sarı – Ön PDC güç kaynağı n ° 1
3 – – Kıyamamak
4 60 amper sarı – Ön PDC güç kaynağı n ° 2
5 30 amper pembe – açılır tavan
6 40 amper yeşil – Dış aydınlatma # 1
7 40 amper yeşil – Dış aydınlatma # 2
8 30 amper pembe – İç aydınlatma / yıkama pompası
9 30 amper pembe – Elektrikli kilitler
10 30 amper pembe – sürücü kapısı
11 30 amper pembe – yolcu kapısı
12 20 amper sarı Çakmak, gösterge paneli ve arka elektrik prizi k10solu
15 40 amper yeşil – HVAC fanı
16 – – Kıyamamak
17 – – Kıyamamak
18 – – Kıyamamak
19 – – Kıyamamak
20 – – Kıyamamak
21 – – Kıyamamak
22 – – Kıyamamak
23 – 10 amper kırmızı Yakıt kapısı / teşhis portu
24 – 15 amper mavi radyo ekranı
25 – 10 amper kırmızı Lastik basıncı m10itörü
26 – – Kıyamamak
27 – 25 Bir Doğal amplifikatör
31 – 25 Bir Doğal Elektrikli Koltuklar
32 – 15 amper mavi Modül / küme HVAC
33 – 15 amper mavi K10tak anahtarı / kablosuz modül
34 – 10 amper kırmızı Direksiy10 kol10u / saat modülü
35 – 10 amper kırmızı Pil sensörü
36 – – Kıyamamak
37 – 15 amper mavi Radyo
38 – 20 amper sarı Kol dayanağının içindeki elektrik prizi
40 – – Kıyamamak
41 – – Kıyamamak
42 30 amper pembe – Arka buz çözme
43 – 25 Bir Doğal Isıtmalı arka koltuklar / direksiy10 simidi
44 – 10 amper kırmızı Park yardımı / kör nokta / kamera
45 – 15 amper mavi Küme / dikiz aynası / pusula
46 – 10 amper kırmızı Adaptif cruise c10trol
47 – 10 amper kırmızı Adaptif ön aydınlatma
48 – 20 amper sarı Askıya alma etkin
49 – – Kıyamamak
50 – – Kıyamamak
51 – 20 amper sarı Isıtmalı ön koltuklar
52 – 10 amper kırmızı Isıtmalı bardak tutucular / Isıtmalı arka koltuk anahtarları
53 – 10 amper kırmızı HVAC modülü / Arabadaki sıcaklık sensörü
54 – – Kıyamamak
55 – – Kıyamamak
56 – – Kıyamamak
57 – – Kıyamamak
58 – 10 amper kırmızı Modül hava yastığı
59 – – Kıyamamak
60 – – Kıyamamak
61 – – Kıyamamak
62 – – Kıyamamak
63 – – Kıyamamak
64 – 25 Bir Doğal Arka camlar
65 – 10 amper kırmızı Modül hava yastığı
66 – – Kıyamamak
67 – 15 amper mavi Sense’i Çalıştır
68 – 15 amper mavi Aydınlatma / Arka güneşlik
69 – – Kıyamamak
70 – – Kıyamamak



2015

Ön güç dağıtım merkezi

Kaputun altındaki sigorta kutusunun şeması: Chrysler 300 / 300C (2015)

Ön güç dağıtım merkezinde sigorta ataması (2015)

boşluk kartuş sigortası Mini sigorta Tanım
1 – – Sigorta – Yedek parça
2 40 amper yeşil – Radyatör fanı # 1 – varsa
3 50 amper kırmızı – # 1 Servo Direksiy10 / Radyatör Fanı (6,2L Süperşarjlı) – Varsa
4 30 amper pembe – Giriş
5 40 amper yeşil – Elektr10ik Denge K10trolü
6 30 amper pembe – Elektr10ik Denge K10trolü
7 – – Sigorta – Yedek parça
8 20 amper mavi – Polis ateşlemesi / ACC # 2
9 – 20 amper sarı Dört tekerlekten çekiş modülü – varsa
10 – 10 amper kırmızı Güvenlik – Varsa / Kaput Altı Lamba – Polis
11 – 20 amper sarı boynuzlar
12 – 10 amper kırmızı Klima debriyajı
13 – – Sigorta – Yedek parça
14 – – Sigorta – Yedek parça
15 – 20 amper sarı Sol HID – varsa
16 – 20 amper sarı Sağ HID – varsa
18 50 amper kırmızı – Radyatör fanı # 2 – varsa
19 50 amper kırmızı – # 2 Servo Direksiy10 / Radyatör Fanı (6.2L Süper Şarjlı)
20 30 amper pembe – Silecek motoru
21 30 amper pembe – Far yıkayıcıları – polis ekipmanına / gücüne bağlı olarak
22 40 A Yeşil / 20 A Mavi – Polis – Motor Soğutma Pompası (6.2L Süperşarjlı) / # 3 Polis Yarasa Gücü – Varsa
23 20 amper mavi – # 1 Polis Yarasa Yemi – Varsa
24 20 amper mavi – # 3 Polis Yarasa Yemi – Varsa
28 – – Sigorta – Yedek parça
29 – 15 amper mavi Şanzıman K10trol Modülü (LA / LD Police)
30 – – Sigorta – Yedek parça
31 – 25 1 klozet Motor modülü
32 – – Sigorta – Yedek parça
33 – – Sigorta – Yedek parça
34 – 25 1 klozet Güç Aktarma Organı # 1
35 – 20 amper sarı Güç Aktarma Organı # 2
36 – 10 amper kırmızı Kilitlenme önleyici fren modülü
37 – 10 amper kırmızı Motor k10trolörü / rad fan rölesi – varsa
38 – 10 amper kırmızı Modül hava yastığı
39 – 10 amper kırmızı Servo direksiy10 modülü / AC debriyaj rölesi
48 – 10 amper kırmızı AWD Modülü / Ön Aks Bağlantısı Kesme (LX) / Uyarlanabilir Seyir (LA) – Varsa
49 – – Sigorta – Yedek parça
50 – – Sigorta – Yedek parça
51 – 20 amper sarı Vakum pompası
52 – 5 br10zlaşma amfisi Uyarlanabilir Seyir (LD / LX) – varsa
53 – – Sigorta – Yedek parça
Arka güç dağıtım merkezi

Gövde sigorta kutusu şeması: Chrysler 300 / 300C (2015)

Arka güç dağıtım merkezindeki sigorta yerleşimi (2015)

boşluk kartuş sigortası Mini sigorta Tanım
2 60 amper sarı – Ön PDC güç kaynağı n ° 1
3 – – Sigorta – Yedek parça
4 60 amper sarı – Ön PDC güç kaynağı n ° 2
5 30 amper pembe – Sunroof / kubbe lambası – Polis
6 40 amper yeşil – Dış aydınlatma # 1
7 40 amper yeşil – Dış aydınlatma # 2
8 30 amper pembe – İç aydınlatma
9 40 amper yeşil – Elektrikli kilitler
10 30 amper pembe – Sürücü kapısı k10trol modülü
11 30 amper pembe – Yolcu kapısı k10trol modülü
12 – 20 amper sarı Çift USB Arka orta k10sol / IP çakmak – varsa
15 40 amper yeşil – HVAC fanı
16 20 amper mavi – Sol Spot Lambası – Polis
17 – – Sigorta – Yedek parça
18 30 amper pembe – Mod Ağ Arayüzü – Polis
19 – – Sigorta – Yedek parça
20 – – Sigorta – Yedek parça
21 30 A Pembe (6,2 L kompresörlü) 25 A Şeffaf (LD STD) Yakıt pompası (6.2L kompresörlü) Yakıt pompası (LD STD)
22 – 20 A Sarı – Polis 10 A Kırmızı – LA Doğru nokta – Entegre merkezi pil Polis – LA
23 – 10 amper kırmızı Yakıt kapısı / teşhis portu
24 – 15 amper mavi Entegre merkezi pil -LD / LX
25 – 10 amper kırmızı Lastik basıncı m10itörü
26 15 A Mavi – LD / LX 25 A Şeffaf – LA 30 A Yeşil – LA 6.2L Süperşarjlı Şanzıman / Elektr10ik Vites Modülü (LD / LX) Yakıt Pompası (LA) Yakıt Pompası (LA 6.2L Supercharged)
27 – 25 1 klozet Amplifikatör – varsa
31 – 25 A devre kesici Elektrikli Koltuklar
32 – 15 amper mavi Modül / küme HVAC
33 15 amper mavi K10tak anahtarı / RF hub modülü / Varsa Lock-LX direksiy10 kol10u
34 – 10 amper kırmızı Direksiy10 kol10u modülü / saat / yedek – Polis
35 – 5 br10zlaşma amfisi Pil sensörü
36 – 15 amper mavi Elektr10ik egzoz valfi – varsa
37 – 20 amper sarı Radyo
38 15 A Mavi – LD / LX 20 A Sarı – LA K10sol güç çıkışı / k10sol medya hub’ı (LD / LX) K10sol kol dayama yeri / medya hub (LA) içindeki elektrik prizi
40 – – Sigorta – Yedek parça
41 – – Sigorta – Yedek parça
42 30 amper pembe – Arka buz çözme
43 – 20 amper sarı Isıtmalı arka koltuklar / direksiy10 modülü
44 – 10 amper kırmızı Park yardımı / kör nokta / geri görüş kamerası
45 15 amper mavi Küme / Dikiz aynası / Pusula (LDLX) / Nem sensörü
46 – – Sigorta – Yedek parça
47 10 amper kırmızı Uyarlanabilir Ön Aydınlatma / Otomatik Uzun Far / Gündüz Farları – Varsa
48 – 20 amper sarı Süspansiy10 etkin – SRT
49 – – Sigorta – Yedek parça
50 – – Sigorta – Yedek parça
51 – 20 amper sarı Isıtmalı ön koltuklar – varsa
52 10 amper kırmızı Isıtmalı bardak tutucular / ısıtmalı arka koltuk anahtarları – varsa
53 – 10 amper kırmızı HVAC modülü / Arabadaki sıcaklık sensörü
54 – 10 amper kırmızı Hava yastığı modülü (LA)
55 – – Sigorta – Yedek parça
56 – – Sigorta – Yedek parça
57 – – Sigorta – Yedek parça
58 – 10 amper kırmızı Modül d’airbag (LD / LX)
59 – 20 amper sarı Ayarlanabilir pedallar – Polis
60 – 5 br10zlaşma amfisi Isıtmalı yıkayıcı nozullar (LD)
61 – 20 amper sarı Çakmak (LA) – varsa
62 – – Sigorta – Yedek parça
63 – – Sigorta – Yedek parça
64 – 25 A devre kesici Arka camlar (LD / LX)
65 – 10 amper kırmızı Modül hava yastığı
66 – – Sigorta – Yedek parça
67 – 10 amper kırmızı Yağmur ve ışık sensörü / açılır tavan
68 10 amper kırmızı Çift USB güç soketi – R / A Sense arka güneşlik (LD / LX) (LD / LX)
69 – – Sigorta – Yedek parça
70 – – Sigorta – Yedek parça



2016

Ön güç dağıtım merkezi

Kaputun altındaki sigorta kutusunun şeması: Chrysler 300 / 300C (2016)

Ön güç dağıtım merkezinde sigorta ataması (2016)

boşluk kartuş sigortası Mini sigorta Tanım
1 – – Sigorta – Yedek parça
2 40 amper yeşil – Radyatör Fanı # 1 – (6.2L Süperşarjsız)
3 50 amper kırmızı Elektrikli Hidrolik Direksiy10 # 1 – Varsa / Radyatör Fanı (6,2L Süper Şarjlı) – Varsa
4 30 amper pembe – Giriş
5 40 amper yeşil – Elektr10ik Denge K10trolü
6 30 amper pembe – Elektr10ik Denge K10trolü
7 20 amper mavi – Polis ateşleme / ACC # 1
8 20 amper mavi – Polis ateşlemesi / ACC # 2
9 – 20 amper sarı Dört tekerlekten çekiş modülü – varsa
10 – 10 amper kırmızı Güvenlik – Varsa / Kaput Altı Lamba – Polis
11 – 20 amper sarı boynuzlar
12 – 10 amper kırmızı Klima debriyajı
13 – – Sigorta – Yedek parça
14 – – Sigorta – Yedek parça
15 – 20 amper sarı Sol HID – varsa
16 – 20 amper sarı Sağ HID – varsa
18 50 amper kırmızı – Radyatör Fanı # 2 – (6.2L Süperşarjsız)
19 50 amper kırmızı – Elektrikli Hidrolik Direksiy10 # 2 – Varsa / Radyatör Fanı (6,2L Süper Şarjlı)
20 30 amper pembe – Silecek motoru
21 30 A Pembe 20 A Mavi – Polis Far yıkayıcı – varsa Polis sopası için güç kaynağı n ° 2
22 40 A Yeşil / 20 A Mavi – Polis Motor Soğutma Pompası (6.2L Supercharged) / # 3 Polis Yarasa Gücü
23 20 amper mavi – # 1 Polis Yarasa Besleme
24 20 amper mavi – Polis ateşlemesi / ACC # 3 güç kaynağı
28 – – Sigorta – Yedek parça
29 15 amper mavi Şanzıman k10trol modülü (Challenger / Charger Police) / Elektr10ik vites değiştirme modülü (Challenger)
30 – – Sigorta – Yedek parça
31 – 25 1 klozet Motor modülü
32 – – Sigorta – Yedek parça
33 – – Sigorta – Yedek parça
34 – 25 1 klozet Güç Aktarma Organı # 1
35 – 20 amper sarı Güç Aktarma Organı # 2
36 – 10 amper kırmızı Kilitlenme önleyici fren modülü
37 10 amper kırmızı Motor K10trol Cihazı / Rad Fan Rölesi (Şarj Cihazı / 300) / Elektrik Hidrolik Direksiy10 Modülü (Şarj Cihazı / 300) / Yakıt Pompası Rölesi (Şarj Cihazı / 300) / 5 vites
38 – 10 amper kırmızı Modül hava yastığı
39 10 amper kırmızı EPS (Challenger) / EHPS (Polis) / AC Debriyaj Rölesi / Vakum Pompası Rölesi / Yakıt Pompası Rölesi (Challenger) / Rad Fan Rölesi (Challenger)
48 10 amper kırmızı AWD modülü (şarj cihazı / 300) / ön aks bağlantı kesme (şarj cihazı / 300) / uyarlanabilir seyir (Challenger) – varsa
49 – – Sigorta – Yedek parça
50 – – Sigorta – Yedek parça
51 – 20 amper sarı Vakum pompası
52 – 5 br10zlaşma amfisi Uyarlanabilir Seyir (Şarj Cihazı / 300) – varsa
53 – – Sigorta – Yedek parça
Arka güç dağıtım merkezi

Gövde sigorta kutusu şeması: Chrysler 300 / 300C (2016)

Arka elektrik dağıtım merkezindeki sigorta yerleşimi (2016)

boşluk kartuş sigortası Mini sigorta Tanım
2 60 amper sarı – Ön PDC güç kaynağı n ° 1
3 – – Sigorta – Yedek parça
4 60 amper sarı – Ön PDC güç kaynağı n ° 2
5 30 A Pembe 20 A Mavi – Polis – Sunroof / kubbe lambası – Polis
6 40 amper yeşil – Dış aydınlatma # 1
7 40 amper yeşil – Dış aydınlatma # 2
8 30 amper pembe – İç aydınlatma
9 40 amper yeşil – Elektrikli kilitler
10 30 amper pembe – Sürücü kapısı k10trol modülü
11 30 amper pembe – Yolcu kapısı k10trol modülü
12 20 amper sarı Çift USB Arka orta k10sol / IP çakmak – varsa
15 40 amper yeşil – HVAC fanı
16 20 amper mavi – Sol Spot Lambası – Polis
17 – – Sigorta – Yedek parça
18 30 amper pembe Mod Ağ Arayüzü – Polis
19 – – Sigorta – Yedek parça
20 – – Sigorta – Yedek parça
21 30 amper pembe – Benzin pompası
22 – 20 A Sarı – Polis Doğru nokta – Polis
23 – 10 amper kırmızı Yakıt kapısı / teşhis portu
24 – 10 amper kırmızı Entegre merkezi pil
25 – 10 amper kırmızı Lastik basıncı m10itörü
26 15 amper mavi Cygnus şanzıman modülü (şarj cihazı / 300) / elektr10ik vites değiştirme modülü (şarj cihazı / 300)
27 – 25 1 klozet Amplifikatör – varsa
31 – 25 A devre kesici Elektrikli koltuklar – varsa
32 – 15 amper mavi Modül / küme HVAC
33 15 amper mavi K10tak Anahtarı / RF Hub Modülü / Direksiy10 Kol10u Kilidi (300) – Varsa
34 – 10 amper kırmızı Direksiy10 Kol10u / Saat Modülü (300)
35 – 5 br10zlaşma amfisi Pil sensörü
36 – 15 amper mavi Elektr10ik egzoz valfi – varsa
37 – 20 amper sarı Radyo
38 – 20 amper sarı Kolçak / medya merkezi içindeki güç soketi
40 – – Sigorta – Yedek parça
41 – – Sigorta – Yedek parça
42 30 amper pembe – Arka buz çözme
43 20 amper sarı K10forlu koltuk ve direksiy10 modülü (ısıtmalı direksiy10 / ısıtmalı RR koltuklar)
44 – 10 amper kırmızı Park yardımı / kör nokta / geri görüş kamerası
45 15 amper mavi Küme / dikiz aynası / pusula (şarj cihazı / 300) / nem sensörü
46 – – Sigorta – Yedek parça
47 10 amper kırmızı Uyarlanabilir Ön Aydınlatma / Otomatik Uzun Far / Gündüz Farları – Varsa
48 – 20 amper sarı Aktif süspansiy10 – varsa
49 – – Sigorta – Yedek parça
50 – – Sigorta – Yedek parça
51 – 20 amper sarı Isıtmalı ön koltuklar – varsa
52 10 amper kırmızı Isıtmalı bardak tutucular / ısıtmalı arka koltuk anahtarları – varsa
53 – 10 amper kırmızı Araçtaki HVAC modülü / Sıcaklık sensörü
54 – – Sigorta – Yedek parça
55 – – Sigorta – Yedek parça
56 – – Sigorta – Yedek parça
57 – – Sigorta – Yedek parça
58 – 10 amper kırmızı Modül hava yastığı
59 – 20 amper sarı Ayarlanabilir pedallar – Polis
60 – 5 br10zlaşma amfisi Isıtmalı yıkayıcı nozulları (şarj cihazı)
61 – – Sigorta – Yedek parça
62 – – Sigorta – Yedek parça
63 – – Sigorta – Yedek parça
64 – 25 A devre kesici Arka camlar (yükleyici / 300)
65 – 10 amper kırmızı Modül hava yastığı
66 – – Sigorta – Yedek parça
67 10 amper kırmızı Yağmur ve ışık sensörü / Açılır tavan / RR iç ayna / Elektrik prizi aydınlatması (orta k10sol) / Polis yarış rölesi
68 10 amper kırmızı Çift USB priz -R / A Sense (şarj cihazı / 300) Arka güneşlik (şarj cihazı / 300)
69 – – Sigorta – Yedek parça
70 – – Sigorta – Yedek parça



2017

Ön güç dağıtım merkezi

Kaputun altındaki sigorta kutusunun şeması: Chrysler 300 / 300C (2017)

Ön güç dağıtım merkezinde sigorta ataması (2017)

boşluk kartuş sigortası Mini sigorta Tanım
1 – – Sigorta – Yedek parça
2 40 amper yeşil – Radyatör Fanı # 1 – (6.2L Süperşarjsız)
3 50 amper kırmızı Elektrikli Hidrolik Direksiy10 # 1 – Varsa / Radyatör Fanı (6,2L Süper Şarjlı) – Varsa
4 30 amper pembe – Giriş
5 40 amper yeşil – Kilitlenme önleyici fren
6 30 amper pembe – Kilitlenme önleyici fren
7 20 amper mavi – Polis ateşleme / ACC # 1
8 20 amper mavi – Polis ateşlemesi / ACC # 2
9 – 20 amper sarı Dört tekerlekten çekiş modülü – varsa
10 – 10 amper kırmızı Hırsızlık MOD (300) / Kaputun altındaki lamba – Polis
11 – 20 amper sarı boynuzlar
12 – 10 amper kırmızı Klima debriyajı
13 – – Sigorta – Yedek parça
14 – – Sigorta – Yedek parça
15 – 20 amper sarı Sol HID – varsa
16 – 20 amper sarı Sağ HID – varsa
18 50 amper kırmızı – Radyatör Fanı # 2 – (6.2L Süperşarjsız)
19 50 amper kırmızı – Elektrikli Hidrolik Direksiy10 # 2 – Varsa / Radyatör Fanı # 2 (6,2L Süperşarjlı)
20 30 amper pembe – Silecek motoru
21 30 A Pembe 20 A Mavi – Polis Far yıkayıcı – varsa Polis sopası için güç kaynağı n ° 2
22 40 A Yeşil / 20 A Mavi – Polis Motor Soğutma Pompası (6.2L Supercharged) / # 3 Polis Yarasa Gücü
23 20 amper mavi – # 1 Polis Yarasa Besleme
24 20 amper mavi – Polis ateşlemesi / ACC # 3 güç kaynağı
28 – – Sigorta – Yedek parça
29 – 15 amper mavi Şanzıman K10trol Modülü (Challenger / Charger Police)
30 – – Sigorta – Yedek parça
31 – 25 1 klozet Motor modülü
32 – – Sigorta – Yedek parça
33 – – Sigorta – Yedek parça
34 – 25 1 klozet ASD GÜÇ KAYNAĞI #1
35 – 20 amper sarı ASD TEDARİĞİ # 2
36 – 10 amper kırmızı Kilitlenme önleyici fren modülü
37 – 10 amper kırmızı Rad Motor K10trol Cihazı / Fan Rölesi (Şarj Cihazı / 300)
38 – 10 amper kırmızı Modül hava yastığı
39 – 10 amper kırmızı EPS / AC debriyaj rölesi / vakum pompası rölesi
48 – 10 amper kırmızı AWD Modülü / Ön Aks Bağlantısının Kesilmesi – Varsa
49 – – Sigorta – Yedek parça
50 – – Sigorta – Yedek parça
51 – 20 amper sarı Vakum pompası
52 – 5 br10zlaşma amfisi Adaptif seyir – d10anıma bağlı olarak
53 – – Sigorta – Yedek parça
Arka güç dağıtım merkezi

Gövde sigorta kutusu şeması: Chrysler 300 / 300C (2017)

Arka elektrik dağıtım merkezindeki sigorta yerleşimi (2017)

boşluk kartuş sigortası Mini sigorta Tanım
2 60 amper sarı – Ön PDC güç kaynağı n ° 1
3 – – Sigorta – Yedek parça
4 60 amper sarı – Ön PDC güç kaynağı n ° 2
5 30 A Pembe 20 A Mavi – Polis – Sunroof / kubbe lambası – Polis
6 40 amper yeşil – Dış aydınlatma # 1
7 40 amper yeşil – Dış aydınlatma # 2
8 30 amper pembe – İç aydınlatma
9 40 amper yeşil – Elektrikli kilitler
10 30 amper pembe – Sürücü kapısı k10trol modülü
11 30 amper pembe – Yolcu kapısı k10trol modülü
12 – 20 amper sarı Çift USB Arka orta k10sol / IP çakmak – varsa
15 40 amper yeşil – HVAC fanı
16 20 amper mavi – Sol Spot Lambası – Polis
17 – – Sigorta – Yedek parça
18 30 amper pembe – VISM MOD – Polis
19 – – Sigorta – Yedek parça
20 – – Sigorta – Yedek parça
21 30 amper pembe – Benzin pompası
22 – 20 A Sarı – Polis Doğru nokta – Polis
23 – 10 amper kırmızı Yakıt kapısı / teşhis portu
24 – 10 amper kırmızı Entegre merkezi pil
25 – 10 amper kırmızı Lastik basıncı m10itörü
26 15 amper mavi Şanzıman modülü (yükleyici / 300) / yakıt pompası
27 – 25 1 klozet Amplifikatör – varsa
31 – 25 A devre kesici Elektrikli koltuklar – varsa
32 – 15 amper mavi Modül / küme HVAC
33 – 15 amper mavi K10tak Anahtarı / RF Hub Modülü / Direksiy10 Kol10u Kilidi (300) – Varsa
34 – 10 amper kırmızı Direksiy10 Kol10u / Saat Modülü (300)
35 – 5 br10zlaşma amfisi Pil sensörü
36 – 15 amper mavi Elektr10ik egzoz valfi – varsa
37 – 20 amper sarı Radyo
38 – 20 amper sarı Kolçak / medya merkezi içindeki güç soketi
40 – – Sigorta – Yedek parça
41 – – Sigorta – Yedek parça
42 30 amper pembe – Arka buz çözme
43 – 20 amper sarı (Isıtmalı direksiy10 / Isıtmalı RR koltuklar)
44 – 10 amper kırmızı Park yardımı / kör nokta / geri görüş kamerası
45 – 15 amper mavi Küme / ayna / şeritten ayrılma
46 – – Sigorta – Yedek parça
47 10 amper kırmızı Uyarlanabilir ön aydınlatma / gündüz yanan farlar – varsa
48 – 20 amper sarı Süspansiy10 aktif – (6,4 L / 6,2 L)
49 – – Sigorta – Yedek parça
50 – – Sigorta – Yedek parça
51 – 20 amper sarı Isıtmalı / havalandırmalı ön koltuklar – varsa
52 10 amper kırmızı Isıtmalı bardak tutucular / ısıtmalı arka koltuk anahtarları – varsa
53 – 10 amper kırmızı Araçtaki HVAC modülü / Sıcaklık sensörü
54 – – Sigorta – Yedek parça
55 – – Sigorta – Yedek parça
56 – – Sigorta – Yedek parça
57 – – Sigorta – Yedek parça
58 – 10 amper kırmızı Modül hava yastığı
59 – 20 amper sarı Ayarlanabilir pedallar – Polis
60 – – Sigorta – Yedek parça
61 – – Sigorta – Yedek parça
62 – – Sigorta – Yedek parça
63 – – Sigorta – Yedek parça
64 – 25 A devre kesici Arka camlar (yükleyici / 300)
65 – 10 amper kırmızı Modül hava yastığı
66 – – Sigorta – Yedek parça
67 10 amper kırmızı Yağmur ve Işık Sensörü / Sunroof / RR İç Dikiz Aynası / Polis Yarış Rölesi
68 10 amper kırmızı Çift USB priz -R / A Sense (şarj cihazı / 300) Arka güneşlik (şarj cihazı / 300) RR USB zamanlayıcı
69 – – Sigorta – Yedek parça
70 – – Sigorta – Yedek parça



2018, 2019

Ön güç dağıtım merkezi

Kaputun altındaki sigorta kutusunun şeması: Chrysler 300 / 300C (2018, 2019)

Ön güç dağıtım merkezinde sigorta ataması (2018)

boşluk kartuş sigortası Mini sigorta Tanım
1 – – Sigorta – Yedek parça
2 40 amper yeşil – Radyatör Fanı # 1 – (Süperşarjsız 6.2L)
3 50 amper kırmızı – Elektrikli hidrolik direksiy10 n ° 1 – varsa
4 30 amper pembe – Giriş
5 40 amper yeşil – Kilitlenme önleyici fren
6 30 amper pembe – Kilitlenme önleyici fren
7 20 amper mavi – Polis ateşleme / ACC # 1
8 50 A kırmızı / 20 A mavi – Radyatör Fanı (6.2L Supercharged) / Polis Ateşleme / ACC # 2
9 – 20 amper sarı Dört tekerlekten çekiş modülü – varsa
10 – 10 amper kırmızı İzinsiz Giriş MOD (300) – Varsa / Kaputun altındaki lamba – Polis
11 – 20 amper sarı boynuzlar
12 – 10 amper kırmızı Klima debriyajı
13 – – Sigorta – Yedek parça
14 – – Sigorta – Yedek parça
15 – 20 amper sarı Sol HID – varsa
16 – 20 amper sarı Sağ HID – varsa
18 50 amper kırmızı – Radyatör Fanı – (Süperşarjsız 6.2L)
19 50 amper kırmızı – Elektrikli hidrolik direksiy10 n ° 2 – varsa
20 30 amper pembe – Silecek motoru
21 30 A Pembe 20 A Mavi – Polis Far yıkayıcı – varsa Polis sopası için güç kaynağı n ° 2
22 40 A Yeşil / 20 A Mavi – Polis Motor Soğutma Pompası (6.2L Supercharged) / # 3 Polis Yarasa Gücü
23 20 amper mavi – # 1 Polis Yarasa Besleme
24 50 A kırmızı / 20 A mavi – Radyatör fanı (6,2 L kompresörlü) / Polis ateşlemesi / ACC # 3 güç kaynağı
28 – – Sigorta – Yedek parça
29 15 amper mavi Şanzıman k10trol modülü (Challenger / Charger Police) / Elektr10ik vites değiştirme modülü (Challenger)
30 – – Sigorta – Yedek parça
31 – 25 1 klozet Motor modülü
32 – – Sigorta – Yedek parça
33 – – Sigorta – Yedek parça
34 – 25 1 klozet Güç Aktarma Organı # 1
35 – 20 amper sarı Güç Aktarma Organı # 2
36 – 10 amper kırmızı 2018: Kilitlenme
önleyici fren modülü 2019: Kilitlenme önleyici fren modülü / Direksiy10 kol10u kilit modülü (varsa 300)
37 10 amper kırmızı Motor K10trol Cihazı / Rad Fan Rölesi (Şarj Cihazı / 300) / Elektrik Hidrolik Direksiy10 Modülü (Şarj Cihazı / 300) / 5 vitesli TCM
38 – 10 amper kırmızı Modül hava yastığı
39 10 amper kırmızı EPS (Challenger) / EHPS (Polis) / AC Debriyaj Rölesi / Vakum Pompası Rölesi / Rad Fan Rölesi (Challenger)
48 – 10 amper kırmızı AWD Modülü / Ön Aks Bağlantısının Kesilmesi – Varsa
49 – – Sigorta – Yedek parça
50 – – Sigorta – Yedek parça
51 – 20 amper sarı Vakum pompası
52 – 5 br10zlaşma amfisi Adaptif seyir – d10anıma bağlı olarak
53 – – Sigorta – Yedek parça
Arka güç dağıtım merkezi

Gövde sigorta kutusu şeması: Chrysler 300 / 300C (2018, 2019)

Arka güç dağıtım merkezindeki sigorta yerleşimi (2018)

boşluk kartuş sigortası Mini sigorta Tanım
2 60 amper sarı – Ön PDC güç kaynağı n ° 1
3 – – Sigorta – Yedek parça
4 60 amper sarı – Ön PDC güç kaynağı n ° 2
5 30 A Pembe 20 A Mavi – Polis – Sunroof / kubbe lambası – Polis
6 40 amper yeşil – Dış aydınlatma # 1
7 40 amper yeşil – Dış aydınlatma # 2
8 30 amper pembe – İç aydınlatma
9 40 amper yeşil – Elektrikli kilitler
10 30 amper pembe – Sürücü kapısı k10trol modülü
11 30 amper pembe – Yolcu kapısı k10trol modülü
12 20 amper sarı Çift USB Arka orta k10sol / IP çakmak – varsa
15 40 amper yeşil – HVAC fanı
16 20 amper mavi – Sol Spot Lambası – Polis
17 20 amper mavi – Doğru nokta – Polis
18 30 amper pembe – Mod Ağ Arayüzü – Polis
19 – – Sigorta – Yedek parça
20 – – Sigorta – Yedek parça
21 30 amper pembe – Yakıt pompası (6.2L SRT iblis olmayan model)
22 – 5 br10zlaşma amfisi Siber Ağ Geçidi Modu
23 – 10 amper kırmızı Yakıt kapısı / teşhis portu
24 – 10 amper kırmızı Entegre merkezi pil
25 – 10 amper kırmızı Lastik basıncı m10itörü
26 15 amper mavi Cygnus şanzıman modülü (şarj cihazı / 300) / elektr10ik vites değiştirme modülü (şarj cihazı / 300)
27 – 25 1 klozet Amplifikatör – varsa
31 – 25 A devre kesici Elektrikli koltuklar – varsa
32 – 15 amper mavi Modül / küme HVAC
33 15 amper mavi K10tak Anahtarı / RF Hub Modülü / Direksiy10 Kol10u Kilidi (300) – Varsa
34 – 10 amper kırmızı Direksiy10 Kol10u / Saat Modülü (300)
35 – 5 br10zlaşma amfisi Pil sensörü
36 – 15 amper mavi Elektr10ik egzoz valfi – varsa
37 – 20 amper sarı Radyo
38 – 20 amper sarı Kolçak / medya merkezi içindeki güç soketi
40 30 amper pembe – Yakıt pompası (6,2 L SRT Dem10 – varsa)
41 30 amper pembe – Yakıt pompası (6,2 L SRT Dem10 – varsa)
42 30 amper pembe – Arka buz çözme
43 20 amper sarı K10forlu koltuk ve direksiy10 modülü (ısıtmalı direksiy10 / ısıtmalı RR koltuklar)
44 – 10 amper kırmızı Park yardımı / kör nokta / geri görüş kamerası
45 15 amper mavi Küme / Dikiz aynası / Pusula (Şarj Cihazı / 300) / Nem sensörü / Öne bakan kamera (şerit çıkışı) / Cyber ​​​​Gateway
46 – – Sigorta – Yedek parça
47 10 amper kırmızı Uyarlanabilir ön aydınlatma / gündüz yanan farlar – varsa
48 – 20 amper sarı Süspansiy10 aktif – (6,4 L / 6,2 L)
49 – – Sigorta – Yedek parça
50 – – Sigorta – Yedek parça
51 – 20 amper sarı Isıtmalı / havalandırmalı ön koltuklar – varsa
52 10 amper kırmızı Isıtmalı bardak tutucular / ısıtmalı arka koltuk anahtarları – varsa
53 – 10 amper kırmızı Araçtaki HVAC modülü / Sıcaklık sensörü
54 – – Sigorta – Yedek parça
55 – – Sigorta – Yedek parça
56 – – Sigorta – Yedek parça
57 – – Sigorta – Yedek parça
58 – 10 amper kırmızı Modül hava yastığı
59 – 20 amper sarı Ayarlanabilir pedallar – Polis
60 – – Sigorta – Yedek parça
61 – – Sigorta – Yedek parça
62 – – Sigorta – Yedek parça
63 – – Sigorta – Yedek parça
64 – 25 A devre kesici Arka camlar (yükleyici / 300)
65 – 10 amper kırmızı Modül hava yastığı
66 – – Sigorta – Yedek parça
67 10 amper kırmızı Yağmur ve Işık Sensörü / Sunroof / RR İç Dikiz Aynası / Polis Yarış Rölesi
68 10 amper kırmızı Çift USB priz -R / A Sense (şarj cihazı / 300) Arka güneşlik (şarj cihazı / 300) RR USB zamanlayıcı
69 – – Sigorta – Yedek parça
70 – – Sigorta – Yedek parça
0 0 votes
Puanlama
Subscribe
Bildir
guest
0 Yorum
Eskiler
En Yeniler Beğenilenler
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
