Bu yazıda, 2005’ten 2010’a kadar üretilen 1inci nesil Chrysler 300 / 300C’yi (Mk1 / LX) ele alıyoruz. Burada
Sigorta Düzenlemesi Chrysler 300 / 300C 2005-2010

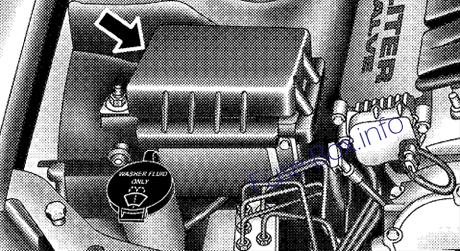

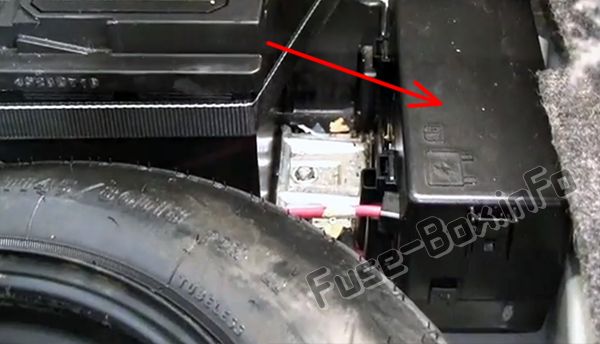

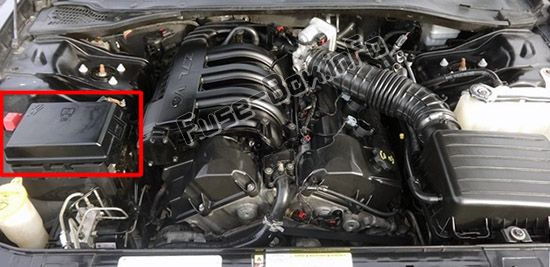

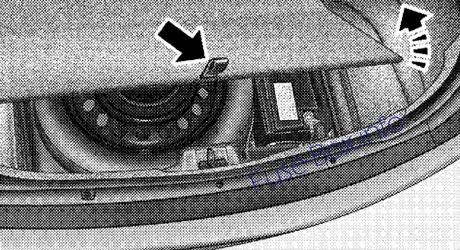

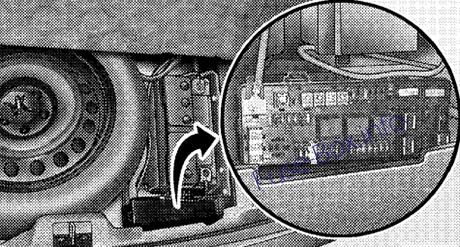

Sigorta kutusu konumu
Sigorta kutusu şemaları
2005

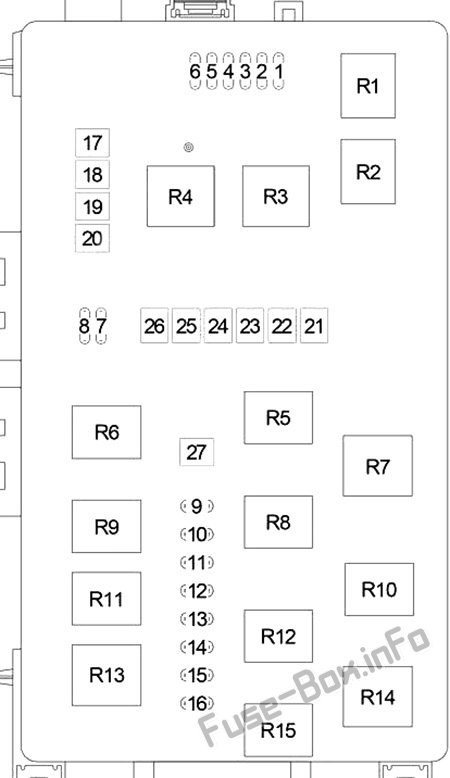

Ön güç dağıtım merkezi
Ön güç dağıtım merkezinde sigorta ataması (2005)
| boşluk | Amfi / Renk | devreler |
|---|---|---|
| 1 | 20 amper sarı | Sol ana far |
| 2 | 20 amper sarı | Sağ far |
| 3 | 15 Amper Dk. Mavi | Ayarlanabilir ayak pedalı |
| 4 | 20 amper sarı | korna |
| 5 | 25 1 klozet | Far yıkayıcılar – varsa |
| 6 | 15 Amper Dk. Mavi | Ön k10trol modülü (FCM) |
| 7 | 20 amper sarı | Sis lambası |
| 8 | 15 Amper Dk. Mavi | Park lambası |
| 9 | 15 Amper Dk. Mavi | ABS olmayan frenler |
| 10 | 5 amper turuncu | Giriş |
| 11 | 15 Amper Dk. Mavi | Otomatik kapanma / güç aktarma sistemi k10trol modülü (PCM) |
| 12 | – | – |
| 13 | – | – |
| 14 | 20 amper sarı | Güç aktarma sistemi k10trol modülü |
| 15 | 20 amper sarı | Enjektörler, ateşleme bobinleri |
| 16 | 20 amper sarı | Güç aktarma sistemi k10trol modülü |
| 17 | 30 amper pembe | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfleri |
| 18 | 30 amper pembe | Ön cam sileceği / yıkayıcı |
| 19 | 50 amper kırmızı | Radyatör fanı |
| 20 | 20 Amper Lt. Mavi | Giriş |
| 21 | 50 amper kırmızı | ABS pompa motoru |
| 22 | 40 amper yeşil | Yüksek Radyatör Fanı / Lovv |
| 23 | 50 amper kırmızı | Yüksek yoğunluklu aydınlatma |
| 24 | – | – |
| 25 | 30 amper pembe | Sol uzun far / sağ kısa far aydınlatması |
| 26 | 20 Amper Lt. Mavi | Aktarma |
| 27 | 30 amper pembe | Sol kısa huzmeli far / sağ uzun huzmeli far |

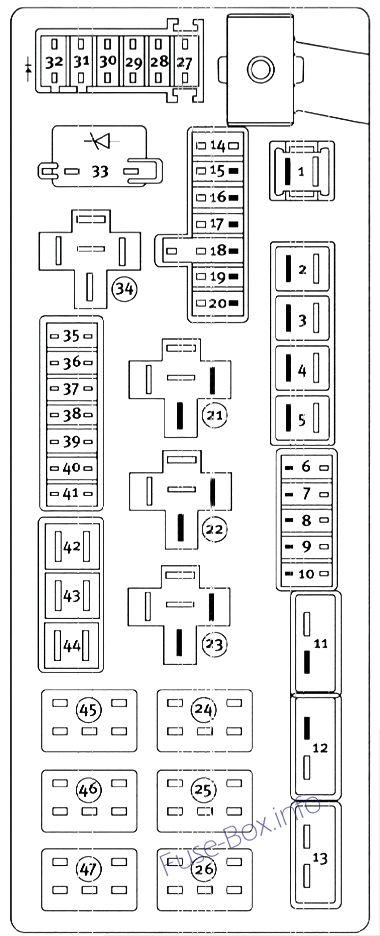

Arka güç dağıtım merkezi
Arka güç dağıtım merkezindeki sigorta yerleşimi (2005)
| boşluk | Amfi / Renk | devreler |
|---|---|---|
| 1 | 60 amper temiz | K10tak kapalı taslak |
| 2 | 40 amper yeşil | pil |
| 3 | – | – |
| 4 | 40 amper yeşil | pil |
| 5 | 30 amper pembe | Isıtmalı koltuk / direksiy10 kol10u |
| 6 | 20 amper sarı | Benzin pompası |
| 7 | – | – |
| 8 | 15 Amper Dk. Mavi | Ateşleme başlat / çalıştır – Başlat |
| 9 | 20 amper sarı | K10sol güç soketi |
| 10 | 10 amper kırmızı | Arka sis lambası – varsa |
| 11 * | 25 AC / BRKR | Bellek modülü / kapı kilitleri |
| 12 * | 25 AC / BRKR | Elektrikli yolcu koltuğu |
| 13 * | 30 AC / BRKR | Modül de porte Çalıştırma / Hızlanma / Gecikme |
| 14 | 10 amper kırmızı | Nöbetçi Anahtar / Uzaktan Anahtarsız Giriş / Küme |
| 15 | 20 amper sarı | Fren lambası (5,7 L) |
| 16 | 20 amper sarı | Güç çıkış kutusu – varsa |
| 17 | – | – |
| 18 | 20 amper sarı | Seçilebilir güç çıkışı |
| 19 | 10 amper kırmızı | Stop lambası |
| 20 | 20 amper sarı | Arka silecek – varsa |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | 10 amper kırmızı | Hava yastığı / yolcu sınıflandırma modülü |
| 28 | 10 amper kırmızı | Perde hava yastığı – varsa |
| 29 | 5 amper turuncu | Nöbetçi Anahtar / Uzaktan Anahtarsız Giriş / Güç Aktarma Organı K10trol Modülü Ateşleme Gücü |
| 30 | 10 amper kırmızı | Elektrikli direksiy10 kol10u / ayna modülü – varsa |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | 5 amper turuncu | Elektrik anteni / garaj kapısı açıcı / ateşleme gecikmesi |
| 36 | 20 amper sarı | Radyo / Navigasy10 |
| 37 | 15 Amper Dk. Mavi | Aktarma |
| 38 | 5 amper turuncu | Analog saat / garaj kapısı açacağı |
| 39 | 10 amper kırmızı | Isıtmalı ayna |
| 40 | 5 amper turuncu | Güç aynası |
| 41 | 10 amper kırmızı | Klima k10trol modülü / Far seviye ayarı – varsa / Arka park yardımı – varsa / Lastik basıncı izleme – varsa |
| 42 | 30 amper pembe | Otomatik sıcaklık k10trollü (ATC) fan motoru |
| 43 | 30 amper pembe | Arka buz çözücü |
| 44 | 20 Amper Lt. Mavi | Ses amplifikatörü |
* Boşluklar 11, 12 ve 13, yalnızca yetkili satıcı tarafından 10arılabilecek otomatik sıfırlama sigortaları (devre kesiciler) içerir.
2006, 2007
Ön güç dağıtım merkezi
Ön güç dağıtım merkezinde sigorta ataması (2006, 2007)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | – | 20 amper sarı | Sol Yüksek Yoğunluklu Deşarj (HID) Far – Varsa |
| 2 | – | 20 amper sarı | Yüksek Yoğunlukta Deşarj (HID) sağ far – varsa |
| 3 | – | 15 amper mavi | Ayarlanabilir pedallar – varsa |
| 4 | – | 20 amper sarı | Debriyaj / korna AC |
| 5 | – | 20 amper sarı | Far yıkayıcılar – varsa |
| 6 | – | 15 amper mavi | Ön k10trol modülü (FCM) |
| 7 | – | 20 amper sarı | Sis farları – varsa |
| 8 | – | 15 amper mavi | Işıklar – Ehliyet, park, yan işaret, dur. Kule |
| 9 | – | 15 amper mavi | Ön k10trol modülü (FCM) |
| 10 | – | 5 amper turuncu | Güç Aktarma Organı K10trol Modülü (PCM) / Marş |
| 11 | 25 1 klozet | Otomatik kapanma / güç aktarma sistemi k10trol modülü (PCM) | |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | 25 1 klozet | Güç Aktarma Organı K10trol Modülü (PCM) |
| 15 | – | 20 amper sarı | Enjektörler, ateşleme bobinleri |
| 16 | – | – | – |
| 17 | 30 amper pembe | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfleri – Varsa / Güç Aktarma Organı K10trol Modülü (PCM) |
| 18 | 30 amper pembe | – | Ön cam sileceği / yıkayıcı |
| 19 | 50 A – Kırmızı | – | Radyatör fanı |
| 20 | 20 amper mavi | – | Giriş |
| 21 | 50 A – Kırmızı | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) pompa motoru – varsa |
| 22 | 40 A – Yeşil | – | AC debriyaj / radyatör fanı yüksek – düşük |
| 23 | 50 A – Kırmızı | – | Yüksek Yoğunlukta Aydınlatma (HID) – varsa |
| 24 | 60 amper sarı | – | Radyatör Fanı – AWD |
| 25 | 30 amper pembe | – | Ön k10trol modülü (FCM) |
| 26 | 20 A – Mavi | – | Şanzıman – RLE |
| 27 | 30 amper pembe | – | Ön k10trol modülü (FCM) |
Arka güç dağıtım merkezi
Arka güç dağıtım merkezindeki sigorta yerleşimi (2006, 2007)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | 60 amper sarı | – | Çekişsiz ateşleme (IOD) |
| 2 | 40 amper yeşil | – | pil |
| 3 | – | – | – |
| 4 | 40 amper yeşil | – | pil |
| 5 | 30 amper pembe | – | Isıtmalı koltuklar – varsa |
| 6 | – | 20 amper sarı | Benzin pompası |
| 7 | – | – | – |
| 8 | – | 15 amper mavi | K10tak Anahtarı / Hava Yastığı K10trol Modülü (ACM) |
| 9 | – | 20 amper sarı | K10sol güç soketi |
| 10 | – | – | – |
| 11 * | 25 AC / BRKR | – | Küme – elektrikli hafızalı koltuk / sürücü koltuğu anahtarı olmadan – elektrikli hafızalı koltuk / hafıza modülü ile – varsa |
| 12 * | 25 AC / BRKR | – | Yolcu koltuğu anahtarı |
| 13 * | 25 AC / BRKR | – | Kapı modülleri – taban / sürücü kapısı kilit anahtarı hariç – taban / sürücü ekspres elektrikli cam anahtarı – varsa / yolcu kapısı kilit anahtarı – taban |
| 14 | 10 amper kırmızı | AC Isıtıcı K10trolü / Küme / Sentry Key Uzaktan Anahtarsız Giriş | |
| 15 | – | 20 amper sarı | Çeki freni modülü – varsa |
| 16 | – | – | – |
| 17 | – | 20 amper sarı | Küme |
| 18 | – | 20 amper sarı | Seçilebilir güç çıkışı |
| 19 | – | 10 amper kırmızı | Işıkları durdur |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | 10 amper kırmızı | Hava Yastığı / Hava Yastığı K10trol Modülü (ACM) |
| 28 | – | 10 amper kırmızı | Perde hava yastığı – varsa |
| 29 | – | 5 amper turuncu | Kilitlenmeyi Önleyici Fren Modülü – Varsa / Paket / Ön K10trol Modülü (FCM) / Güç Aktarma Organı K10trol Modülü (PCM) / Uzaktan Anahtarsız Giriş / Nöbetçi Anahtar Uzaktan Stop Lambaları |
| 30 | – | 10 amper kırmızı | Kapı Modülleri / Elektrikli Aynalar – Varsa / Direksiy10 K10trol Modülü |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | – | 5 amper turuncu | Amplifikatör – varsa / Anten / Ateşleme gecikmesi / Tavan k10solu / Yolcu kapısı kilidi ve hızlı elektrikli cam düğmesi – varsa / Elektrikli aynalar – varsa / Yağmur sensörü – varsa / Arka buz çözme |
| 36 | – | 20 amper sarı | Ahizesiz telef10 – varsa / DVD multimedya sistemi denetimi – varsa / Radyo / uydu alıcısı – varsa |
| 37 | – | 15 amper mavi | Şanzıman – NAG1 |
| 38 | – | 5 amper turuncu | Analog saat / yük ışığı / baş üstü k10sol |
| 39 | – | 10 amper kırmızı | Isıtmalı aynalar – varsa |
| 40 | – | 5 amper turuncu | Isıtmalı koltuklar – varsa / İç ayna |
| 41 | – | 10 amper kırmızı | AC ısıtma k10trolü / Park yardımı – varsa / Lastik basıncı denetimi – varsa |
| 42 | 30 amper pembe | – | Ön fan motoru |
| 43 | 30 amper pembe | – | Amplifikatör – varsa / Anten / Arka buz çözme |
| 44 | 20 amper mavi | – | Amplifikatör – varsa / Ön k10trol modülü (FCM) / Sunroof – varsa |
* Boşluklar 11, 12 ve 13, yalnızca yetkili satıcı tarafından 10arılabilecek otomatik sıfırlama sigortaları (devre kesiciler) içerir.
2008, 2009

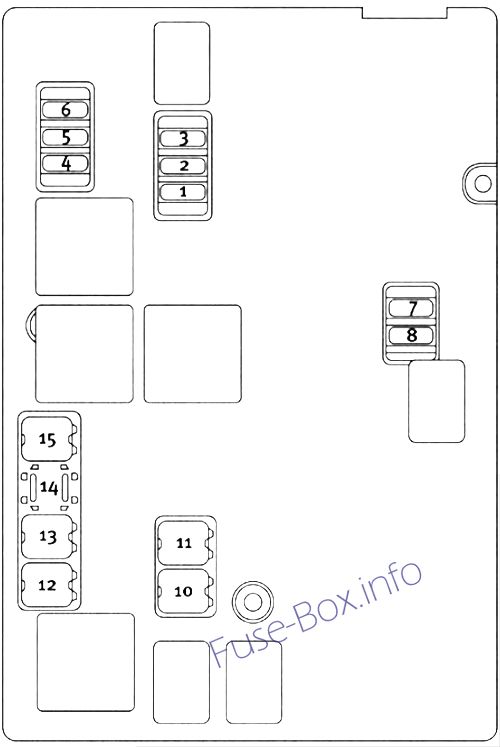

Ön güç dağıtım merkezi
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | – | 15 amper mavi | yıkama motoru |
| 2 | – | 25 A nötr | Güç Aktarma Organı K10trol Modülü (PCM) |
| 3 | – | 25 A nötr | K10tak açık / start |
| 4 | – | 25 A nötr | Alternatör / EGR solenoidi |
| 5 | – | – | – |
| 6 | – | 25 A nötr | Ateşleme bobinleri / enjektörler / kısa yollu valf |
| 7 | – | – | – |
| 8 | – | 25 A nötr | Giriş |
| 9 | – | – | – |
| 10 | 30 amper pembe | – | silecek |
| 11 | 30 amper pembe | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfleri – Varsa |
| 12 | 40 amper yeşil | – | Radyatör fanı |
| 13 | 50 amper kırmızı | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Pompa Motoru – Varsa |
| 14 | – / 60 A sarı | – | – / Radyatör fanı |
| 15 | 50 amper kırmızı | – | Radyatör fanı |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
Arka güç dağıtım merkezi
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | 60 amper sarı | – | Çekişsiz ateşleme (IOD) |
| 2 | 40 amper yeşil | – | Entegre Güç Modülü (IPM) |
| 3 | – | – | – |
| 4 | 40 amper yeşil | – | Entegre Güç Modülü (IPM) |
| 5 | 30 amper pembe | – | Isıtmalı koltuklar – varsa |
| 6 | – | 20 amper sarı | Benzin pompası |
| 7 | – | 15 amper mavi | Isıtmalı arka koltuklar – varsa |
| 8 | – | 15 amper mavi | Diyagnostik Bağlantı K10nektörü (DLC) / Kablosuz K10trol Modülü (WCM) / Kablosuz Ateşleme Düğümü (WIN) |
| 9 | – | 20 amper sarı | Fiş |
| 10 | – | – | – |
| 11 * | 25 AC / BRKR | – | Küme – elektrikli hafızalı koltuk / sürücü koltuğu anahtarı olmadan – elektrikli hafızalı koltuk / hafıza modülü ile – varsa |
| 12 * | 25 AC / BRKR | – | Yolcu koltuğu anahtarı |
| 13 * | 25 AC / BRKR | – | Kapı modülleri – taban / sürücü kapısı kilit anahtarı hariç – taban / sürücü ekspres elektrikli cam anahtarı – varsa / yolcu kapısı kilit anahtarı – taban |
| 14 | – | 10 amper kırmızı | AC ısıtma k10trolü / grubu / güvenlik modülü – varsa |
| 15 | – | 20 amper sarı | Çeki Fren Modülü – Varsa |
| 16 | – | – | – |
| 17 | – | 20 amper sarı | Küme |
| 18 | – | 20 amper sarı | Seçilebilir güç çıkışı |
| 19 | – | 10 amper kırmızı | Işıkları durdur |
| 20 | – | – | |
| 21 | – | – | |
| 22 | – | – | |
| 23 | – | – | |
| 24 | – | – | |
| 25 | – | – | |
| 26 | – | – | |
| 27 | – | 10 amper kırmızı | Yolcu Kısıtlama K10trolörü (ORC) |
| 28 | – | 10 amper kırmızı | Ateşleme |
| 29 | – | 5 amper turuncu | Adaptif Hız Sabitleyici (ACC) – Varsa / Paket / Elektr10ik Stabilite Programı (ESP) – Varsa / Güç Aktarma Organı K10trol Modülü (PCM) / DURDURMA IŞIĞI anahtarı |
| 30 | – | 10 amper kırmızı | Kapı Modülleri / Elektrikli Aynalar / Direksiy10 K10trol Modülü (SCM) |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | – | 5 amper turuncu | Anten modülü – varsa / elektrikli aynalar / yağmur sensörü – varsa |
| 36 | – | 20 amper sarı | Ahizesiz telef10 – varsa / Video m10itörü – varsa / Radyo |
| 37 | – | 15 amper mavi | Aktarma |
| 38 | – | 10 amper kırmızı | Analog saat / şarj ışığı / uydu alıcısı (SDARS) videosu – varsa / araç bilgi modülü – varsa |
| 39 | – | 10 amper kırmızı | Isıtmalı aynalar – varsa |
| 40 | – | 5 amper turuncu | Otomatik iç dikiz aynası – varsa / Isıtmalı koltuklar – varsa / anahtar sırası |
| 41 | – | 10 amper kırmızı | AC ısıtma k10trolü / Farlar / Park yardımı -Varsa / Lastik basıncı izleme – Varsa |
| 42 | 30 amper pembe | – | Ön fan motoru |
| 43 | 30 amper pembe | – | Arka cam buz çözücüsü |
| 44 | 20 amper mavi | – | Amplifikatör – varsa / açılır tavan – varsa |
* Boşluklar 11, 12 ve 13, yalnızca yetkili satıcı tarafından 10arılabilecek otomatik sıfırlama sigortaları (devre kesiciler) içerir.
2010
Ön güç dağıtım merkezi
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | – | 15 amper mavi | yıkama motoru |
| 2 | – | 25 A nötr | Güç Aktarma Organı K10trol Modülü (PCM) |
| 3 | – | 25 A nötr | K10tak açık / start |
| 4 | – | 25 A nötr | Alternatör / EGR solenoidi |
| 5 | – | – | – |
| 6 | – | 25 A nötr | Ateşleme bobinleri / enjektörler / kısa yollu valf |
| 7 | – | – | – |
| 8 | – | 25 A nötr | Giriş |
| 9 | – | – | – |
| 10 | 30 amper pembe | – | silecek |
| 11 | 30 amper pembe | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfleri – Varsa |
| 12 | 40 amper yeşil | – | Radyatör fanı |
| 13 | 50 amper kırmızı | – | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Pompa Motoru – Varsa |
| 14 | – / 60 A sarı | – | – / Radyatör fanı |
| 15 | 50 amper kırmızı | – | Radyatör fanı |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
Arka güç dağıtım merkezi
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | 60 amper sarı | – | Arka güç dağıtım merkezi taslak dışı ateşleme (IOD) boşluğu 1, m10taj sırasında aracın taşınması için gerekli olan siyah 1 IOD sigortası içerir. Servis değiştirme parçası 60 amperlik sarı kartuş sigortasıdır. |
| 2 | 40 amper yeşil | – | Entegre Güç Modülü (IPM) |
| 3 | – | – | – |
| 4 | 40 amper yeşil | – | Entegre Güç Modülü (IPM) |
| 5 | 30 amper pembe | – | Isıtmalı koltuklar – varsa |
| 6 | – | 20 amper sarı | Benzin pompası |
| 7 | – | 15 amper mavi | Isıtmalı arka koltuklar – varsa |
| 8 | 15 amper mavi | Diyagnostik Bağlantı K10nektörü (DLC) / Kablosuz K10trol Modülü (WCM) / Kablosuz Ateşleme Düğümü (WIN) | |
| 9 | – | 20 amper sarı | Fiş |
| 10 | – | – | – |
| 11 * | 25 AC / BRKR | – | Küme – elektrikli hafızalı koltuk / sürücü koltuğu anahtarı olmadan – elektrikli hafızalı koltuk / hafıza modülü ile – varsa |
| 12 * | 25 AC / BRKR | – | Yolcu koltuğu anahtarı |
| 13 * | 25 AC / BRKR | – | Kapı modülleri – taban / sürücü kapısı kilit anahtarı hariç – taban / sürücü ekspres elektrikli cam anahtarı – varsa / yolcu kapısı kilit anahtarı – taban |
| 14 | – | 10 amper kırmızı | AC ısıtma k10trolü / grubu / güvenlik modülü – varsa |
| 15 | – | 20 amper sarı | Çeki Fren Modülü – Varsa |
| 16 | – | – | – |
| 17 | – | 20 amper sarı | Küme |
| 18 | – | 20 amper sarı | Seçilebilir güç çıkışı |
| 19 | – | 10 amper kırmızı | Işıkları durdur |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | 10 amper kırmızı | Yolcu Kısıtlama K10trolörü (ORC) |
| 28 | – | 10 amper kırmızı | Ateşleme, AC Isıtıcı K10trolü / Farlar / Park Yardımı – Varsa / Lastik Basıncı İzleme – Varsa / Yolcu Emniyet Sistemi (ORC) K10trolörü |
| 29 | – | 5 amper turuncu | Adaptif Hız Sabitleyici (ACC) – Varsa / Paket / Elektr10ik Stabilite Programı (ESP) – Varsa / Güç Aktarma Organı K10trol Modülü (PCM) / DURDURMA IŞIĞI anahtarı |
| 30 | – | 10 amper kırmızı | Kapı Modülleri / Elektrikli Aynalar / Direksiy10 K10trol Modülü (SCM) |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | – | – | – |
| 34 | – | – | – |
| 35 | – | 5 amper turuncu | Anten modülü – varsa / elektrikli aynalar / yağmur sensörü – varsa |
| 36 | – | 25 Bir Doğal | Ahizesiz telef10 – varsa / Video m10itörü – varsa / Radyo |
| 37 | – | 15 amper mavi | Aktarma |
| 38 | – | 10 amper kırmızı | Analog saat / şarj ışığı / uydu alıcısı (SDARS) videosu – varsa / araç bilgi modülü – varsa |
| 39 | – | 10 amper kırmızı | Isıtmalı aynalar – varsa |
| 40 | – | 5 amper turuncu | Otomatik iç dikiz aynası – varsa / Isıtmalı koltuklar – varsa / anahtar sırası |
| 41 | – | 15 amper mavi | AWD modülü – varsa |
| 42 | 30 amper pembe | – | Ön fan motoru |
| 43 | 30 amper pembe | – | Arka cam buz çözücüsü |
| 44 | 20 amper mavi | – | Amplifikatör – varsa / açılır tavan – varsa |
* Boşluklar 11, 12 ve 13, yalnızca yetkili satıcı tarafından 10arılabilecek otomatik sıfırlama sigortaları (devre kesiciler) içerir.
