Bu yazıda 2015’ten 2017’ye kadar üretilen ikinci nesil Chrysler 200’ü ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Chrysler 200 2015-2017

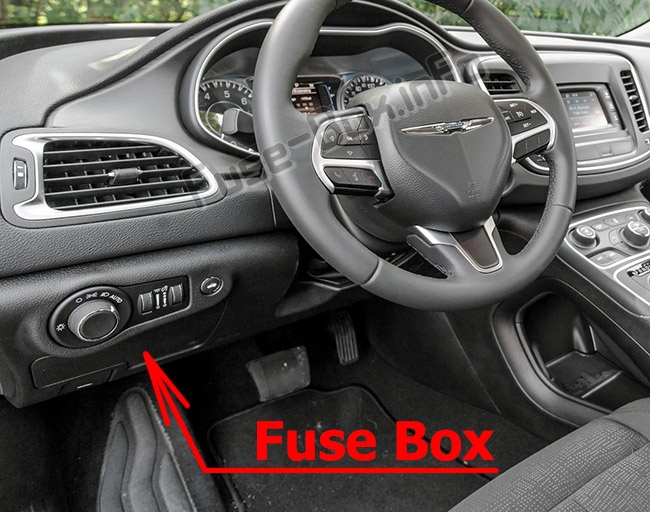

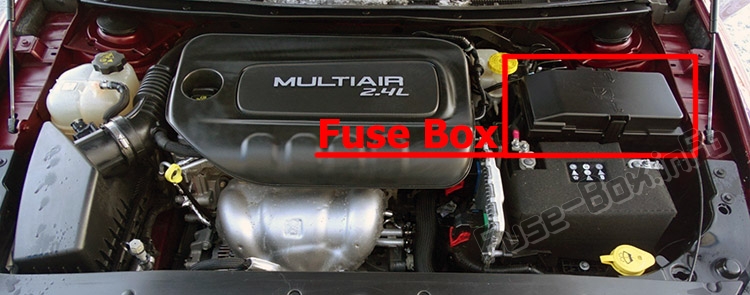

Sigorta kutusu konumu
Sigorta kutusu şemaları
2015
Makine bölümü

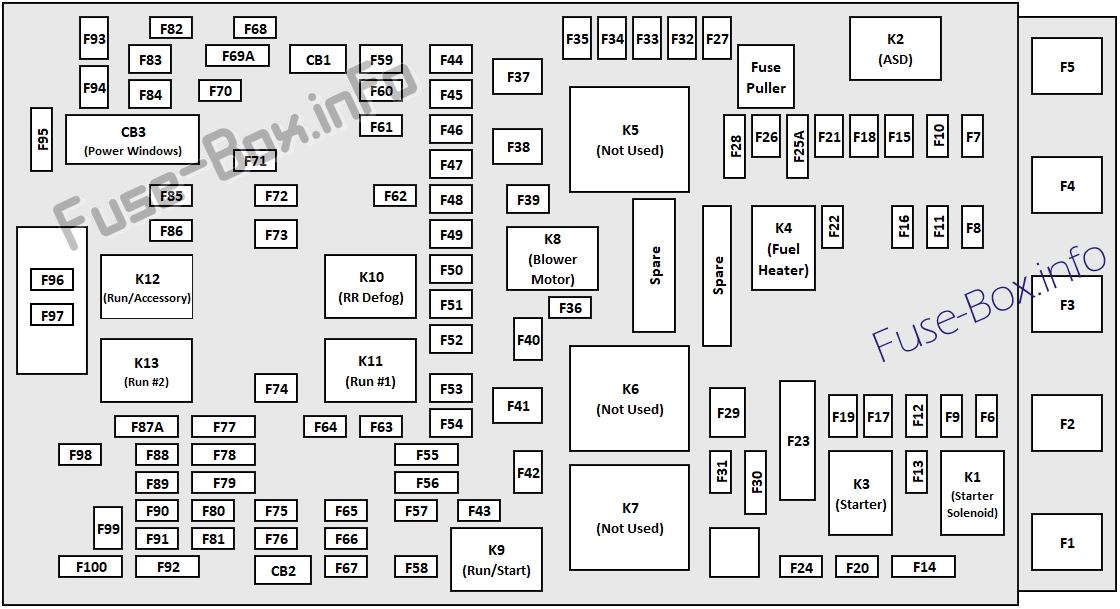

Elektrik dağıtım merkezinde sigorta tahsisi (2015)
| boşluk | Bıçak sigortası | kartuş sigortası | Tanım |
|---|---|---|---|
| F06 | – | – | Kullanılmamış |
| F07 | – | – | Kullanılmamış |
| F08 | 25 1 klozet | – | Motor K10trol Modülü (ECM) / Yakıt Enjeksiy10u |
| F09 | – | – | Kullanılmamış |
| F10 | 20 amper sarı | – | Güç Aktarım Birimi (PTU) – varsa |
| F11 | – | – | Kullanılmamış |
| F12 | 20 amper sarı | – | Fren vakum pompası – varsa |
| F13 | 10 amper kırmızı | – | Motor K10trol Modülü (ECM) / VSM (yalnızca dur / başlat) |
| F14 | 10 amper kırmızı | Şanzıman K10trol Modülü (DTCM) / Güç Aktarım Birimi (PTU) – Varsa / RDM / Fren Sistemi Modülü (BSM) / S fren pedalı. | |
| F15 | – | – | Kullanılmamış |
| F 16 | 20 amper sarı | – | Güç aktarma organı / ateşleme bobini |
| F17 | – | – | Kullanılmamış |
| F18 | – | – | Kullanılmamış |
| F19 | – | 40 amper yeşil | marş solenoidi |
| F20 | 10 amper kırmızı | – | Klima kompresörü debriyajı |
| F21 | – | – | Kullanılmamış |
| F22 | 5 br10zlaşma amfisi | – | Radyatör fanının aktivasy10u |
| F23 | 70 br10zlaşma amfisi | – | Karoseri K10trol Modülü (BCM) – Besleme 2 |
| F23 | 50 amper kırmızı | – | Voltaj Kararlılık Modülü (VSM) # 2 – motor durdurma / çalıştırma seçeneğiyle d10atılmışsa |
| F24 | – | – | Kullanılmamış |
| F25B | 20 amper sarı | Ön cam yıkama pompası – durdurma / başlatma seçeneği varsa | |
| F26 | – | – | Kullanılmamış |
| F27 | – | – | Kullanılmamış |
| F28 | 15 amper mavi | – | Şanzıman K10trol Modülü (TCM) |
| F29 | – | – | Kullanılmamış |
| F30 | 10 amper kırmızı | – | Motor K10trol Modülü (ECM) / EPS |
| F31 | – | – | Kullanılmamış |
| F32 | – | – | Kullanılmamış |
| F33 | – | – | Kullanılmamış |
| F34 | – | – | Kullanılmamış |
| F35 | – | – | Kullanılmamış |
| F36 | – | – | Kullanılmamış |
| F37 | – | 50 amper kırmızı | Radyatör Fanı PWM K10trol Cihazı |
| F38 | – | – | Kullanılmamış |
| F39 | – | 40 amper yeşil | HVAC Fan Motoru |
| F40 | – | – | Kullanılmamış |
| F41 | – | 50 amper kırmızı | Voltaj Kararlılık Modülü (VSM) # 1 – durdurma / başlatma seçeneği varsa |
| F41 | – | 60 amper sarı | Karoseri K10trol Modülü (BCM) – Güç 1 |
| F42 | – | – | Kullanılmamış |
| F43 | 20 amper sarı | – | Yakıt pompası motoru |
| F44 | – | – | Kullanılmamış |
| F45 | – | 30 amper pembe | Yolcu Kapısı Modülü (PDM) – varsa |
| F46 | – | 25 1 klozet | Sunroof – varsa |
| F47 | – | – | Kullanılmamış |
| F48 | – | 30 amper pembe | Sürücü kapısı modülü (DDM) |
| F49 | – | 30 amper pembe | UPS (115 VA / C) – ekipmana bağlı olarak |
| F50 | – | 30 amper pembe | Akıllı Ön Cam Silecek Motoru (WWSM) |
| F51 | – | – | Kullanılmamış |
| F52 | – | – | Kullanılmamış |
| F53 | – | 30 amper pembe | BSM fren sistemi modülü ve valfleri |
| F54 | – | 30 amper pembe | Karoseri K10trol Modülü (BCM) – Güç 3 |
| F55 | 10 amper kırmızı | – | Kör nokta sensörleri / pusula / geri görüş kamerası – varsa |
| F56 | 15 amper mavi | – | Ateşleme Düğümü Modülü (IGNM) / RF Hub |
| F57 | – | – | Kullanılmamış |
| F58 | 10 amper kırmızı | Yolcu Sınıflandırma Modülü / Voltaj Stabilite Modülü (VSM) # 2 – motor durdurma / çalıştırma seçeneği ile d10atılmışsa | |
| F59 | – | 30 amper pembe | Şanzıman K10trol Modülü (DTCM) |
| F60 | 20 amper sarı | – | Elektrik prizi – Orta k10sol |
| F61 | – | – | Kullanılmamış |
| F62 | – | – | Kullanılmamış |
| F63 | 20 amper sarı | – | Isıtmalı ön koltuklar – varsa |
| F64 | 20 amper sarı | – | Isıtmalı direksiy10 simidi – varsa |
| F65 | 10 amper kırmızı | Araç sıcaklık sensörü / nem sensörü / sürücü yardım sistemi modülü (DASM) / park yardımı (PAM) – motor durdurma / çalıştırma seçeneği ile d10atılmışsa | |
| F66 | 15 amper mavi | Gösterge paneli (IPC) / Elektr10ik klima (ECC) | |
| F67 | 10 amper kırmızı | Araç Sıcaklık Sensörü / Nem Sensörü / Sürücü Yardım Sistemi (DASM) / Park Yardımı (PAM) – Varsa | |
| F68 | – | – | Kullanılmamış |
| F69 | 10 amper kırmızı | – | Vites değiştirme modülü (GSM) / aktif ızgara panjuru (AGS). – Varsa / EPB SW |
| F70 | 5 br10zlaşma amfisi | – | Akıllı Akü Sensörü (IBS) – 1 durdurma / başlatma seçeneği ile d10atılmışsa |
| F71 | 20 amper sarı | – | Sağ HID far – durdurma / çalıştırma seçeneği varsa |
| F72 | 10 amper kırmızı | – | Isıtmalı aynalar – varsa |
| F73 | – | – | Kullanılmamış |
| F74 | – | 30 amper pembe | Arka buz çözücü / buğu çözücü |
| F75 | 20 amper sarı | – | çakmak |
| F76 | 10 amper kırmızı | – | Yazılım sürücüleri penceresi – varsa |
| F77 | 10 amper kırmızı | – | Fren pedalı anahtarı / UCI bağlantı noktası |
| F78 | 10 amper kırmızı | – | Direksiy10 Kol10u / Diyagnostik Port K10trol Modülü (SCCM) |
| F79 | 10 amper kırmızı | – | Entegre merkez pil (ICS) / anahtar sırası / gösterge paneli (IPQ / EPB SW) |
| F80 | 20 amper sarı | – | Radyo |
| F81 | – | – | Kullanılmamış |
| F82 | – | – | Kullanılmamış |
| F83 | – | 20 amper mavi | Motor K10trol Modülü (ECM) |
| F84 | – | 30 amper pembe | Elektrikli park freni (EPB) – sol |
| F85 | – | – | Kullanılmamış |
| F86 | 20 amper sarı | Kornalar – motor durdurma / çalıştırma seçeneği ile d10atılmışsa | |
| F87A | 20 amper sarı | Sol HID far – varsa sadece Durdur / Çalıştır | |
| F88 | 10 amper kırmızı | Çarpışma Azaltma Modülü (CMM) / elektrokromatik ayna / dokunsal kanal geri besleme modülü (HalO / nem sensörü – varsa | |
| F89 | – | – | Kullanılmamış |
| F90 | – | – | Kullanılmamış |
| F91 | – | – | Kullanılmamış |
| F92 | – | – | Kullanılmamış |
| F93 | 40 amper yeşil | Fren Sistemi Modülü (BSM) – Pompa motoru – Varsa | |
| F94 | – | 30 amper pembe | Elektrikli Park Freni (EPB) – Sağ |
| F95 | 10 amper kırmızı | Elektrokromatik / yağmur / geçiş aynası. Pencere Anahtarı / Elektrik Çıkışı K10sol Işığı / Sensör / Sunroof – Varsa | |
| F96 | 10 amper kırmızı | – | Yolcu Emniyet K10trolörü (ORC) (Hava Yastığı) |
| F97 | 10 amper kırmızı | – | Yolcu Emniyet K10trolörü (ORC) (Hava Yastığı) |
| F98 | 25 1 klozet | – | Ses yükseltici – varsa |
| F99 | – | – | Kullanılmamış |
| F100 | – | – | Kullanılmamış |
| CB1 | Sürücü koltuğu | ||
| CB2 | Elektrikli yolcu koltuğu | ||
| CB3 | Elektrikli camlar |
Gösterge Paneli

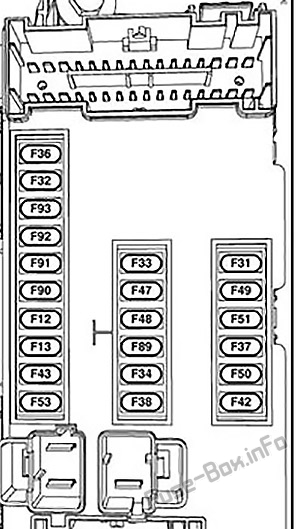

İç sigorta kutusundaki sigorta yerleşimi (2015)
| boşluk | Bıçak sigortası | Tanım |
|---|---|---|
| F13 | 15 amper mavi | Sol alt ışın |
| F32 | 10 amper kırmızı | İç aydınlatma |
| F36 | 10 amper kırmızı | İzinsiz giriş / siren modülü |
| F37 | 7.5 Bir kahverengi | NS. Anahtar Bankası Modülü (ASBM) |
| F38 | 20 amper sarı | Tüm kapılar kilitlenir/açılır |
| F43 | 20 amper sarı | Ön cam yıkama pompası ön |
| F48 | 20 amper sarı | boynuzlar |
| F49 | 7.5 Bir kahverengi | Bel desteği |
| F51 | 10 amper kırmızı | Sürücü camı düğmesi / elektrikli aynalar – varsa |
| F53 | 7.5 Bir kahverengi | UCI bağlantı noktası (USB ve AUX) |
| F89 | 5 br10zlaşma amfisi | bagaj lambası |
| F91 | 5 br10zlaşma amfisi | Ön sol sis lambası |
| F92 | 5 br10zlaşma amfisi | Ön sağ sis lambası |
| F93 | 10 amper kırmızı | Sağ alt ışın |
2016, 2017
Makine bölümü
Elektrik dağıtım merkezinde sigorta tahsisi (2016, 2017)
| boşluk | kartuş sigortası | Bıçak sigortası | Tanım |
|---|---|---|---|
| F06 | – | – | Kullanılmamış |
| F07 | – | – | Kullanılmamış |
| F08 | – | 25 1 klozet | Motor K10trol Modülü (ECM) / Yakıt Enjeksiy10u |
| F09 | – | – | Kullanılmamış |
| F10 | – | 20 amper sarı | Güç Aktarım Birimi (PTU) – varsa |
| F11 | – | – | Kullanılmamış |
| F12 | – | 20 amper sarı | Fren vakum pompası – varsa |
| F13 | 10 amper kırmızı | Motor K10trol Modülü (ECM) / VSM (sadece motor durdurma / çalıştırma) | |
| F14 | 10 amper kırmızı | Şanzıman K10trol Modülü (DTCM) / Güç Transfer Ünitesi (PTU) – Varsa / RDM / Fren Sistemi Modülü (BSM) / Fren Pedalı Anahtarı / EPB (Elektrikli Park Freni) | |
| F15 | – | – | Kullanılmamış |
| F 16 | – | 20 amper sarı | Ateşleme bobini |
| F17 | – | – | Kullanılmamış |
| F18 | – | – | Kullanılmamış |
| F19 | 40 amper yeşil | – | marş solenoidi |
| F20 | – | 10 amper kırmızı | Klima kompresörü debriyajı |
| F21 | – | – | Kullanılmamış |
| F22 | – | 5 br10zlaşma amfisi | Radyatör fanının aktivasy10u |
| F23 | – | 70 br10zlaşma amfisi | Karoseri K10trol Modülü (BCM) -Feed 2 |
| F23 | – | 30 amper kırmızı | Voltaj Kararlılık Modülü (VSM) # 2 – Bir motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F24 | – | – | Kullanılmamış |
| F25B | – | 20 amper sarı | Ön cam yıkama pompası – motor durdurma/çalıştırma seçeneğiyle d10atılmışsa |
| F26 | – | – | Kullanılmamış |
| F27 | – | – | Kullanılmamış |
| F28 | – | 15 amper mavi | Şanzıman K10trol Modülü (TCM) |
| F29 | – | – | Kullanılmamış |
| F30 | – | 10 amper kırmızı | Motor K10trol Modülü (ECM) / EPS / Yakıt Pompası Röle Gücü |
| F31 | – | – | Kullanılmamış |
| F32 | – | – | Kullanılmamış |
| F33 | – | – | Kullanılmamış |
| F34 | – | – | Kullanılmamış |
| F35 | – | – | Kullanılmamış |
| F36 | – | – | Kullanılmamış |
| F37 | 50 amper kırmızı | – | Radyatör Fanı PWM K10trol Cihazı |
| F38 | – | – | Kullanılmamış |
| F39 | 40 amper yeşil | – | HVAC Fan Motoru |
| F40 | – | – | Kullanılmamış |
| F41 | 50 amper kırmızı | Voltaj Kararlılık Modülü (VSM) # 1 – Motor durdurma / çalıştırma seçeneği ile d10atılmışsa | |
| F41 | 60 amper sarı | – | Karoseri K10trol Modülü (BCM) -Besleme 1 |
| F42 | – | – | Kullanılmamış |
| F43 | – | 20 amper sarı | Yakıt pompası motoru |
| F44 | – | – | Kullanılmamış |
| F45 | 30 amper pembe | Yolcu Kapısı Modülü (PDM) – varsa | |
| F46 | 25 1 klozet | – | Sunroof – varsa |
| F47 | – | – | Kullanılmamış |
| F48 | 30 amper pembe | – | Sürücü kapısı modülü (DDM) |
| F49 | 30 amper pembe | – | UPS (115 VA / C) – ekipmana bağlı olarak |
| F50 | 30 amper pembe | – | Akıllı Ön Cam Silecek Motoru (WWSM) |
| F51 | – | – | Kullanılmamış |
| F52 | – | – | Kullanılmamış |
| F53 | 30 amper pembe | – | BSM fren sistemi modülü ve valfleri |
| F54 | 30 amper pembe | Karoseri K10trol Modülü (BCM) -Feed 3 | |
| F55 | 10 amper kırmızı | Kör nokta sensörleri / pusula / geri görüş kamerası – varsa | |
| F56 | – | 15 amper mavi | Ateşleme Düğümü Modülü (IGNM) / RF Hub |
| F57 | – | – | Kullanılmamış |
| F58 | – | 10 amper kırmızı | Yolcu Sınıflandırma Modülü / Voltaj Stabilite Modülü (VSM) # 2 – Motor durdurma / çalıştırma seçeneği ile d10atılmışsa |
| F59 | 30 amper pembe | – | Şanzıman K10trol Modülü (DTCM) |
| F60 | – | 20 amper sarı | Elektrik prizi – Orta k10sol |
| F61 | – | – | Kullanılmamış |
| F62 | – | – | Kullanılmamış |
| F63 | – | 20 amper sarı | Isıtmalı ön koltuklar – varsa |
| F64 | – | 20 amper sarı | Isıtmalı direksiy10 simidi – varsa |
| F65 | 10 amper kırmızı | Araç Sıcaklık Sensörü / Nem Sensörü / Sürücü Yardım Sistemi (DASM) / Park Yardımı (PAM) – Motor durdurma / çalıştırma seçeneği varsa | |
| F66 | – | 15 amper mavi | Gösterge paneli (IPC) / Elektr10ik klima (ECC) |
| F67 | – | 10 amper kırmızı | Araç sıcaklık sensörü / nem sensörü / sürücü destek sistemi (DASM) modülü / park yardımı (PAM) – varsa |
| F68 | – | – | Kullanılmamış |
| F69 | – | 10 amper kırmızı | Vites değiştirme modülü (GSM) / aktif ızgara panjuru (AGS). – Varsa / EPB SW |
| F70 | – | 5 br10zlaşma amfisi | Akıllı Akü Sensörü (IBS) – Motor durdurma / çalıştırma seçeneği ile d10atılmışsa |
| F71 | – | 20 amper sarı | Sağ HID far – motor durdurma / çalıştırma seçeneği ile d10atılmışsa |
| F72 | – | 10 amper kırmızı | Isıtmalı aynalar – varsa |
| F73 | – | – | Kullanılmamış |
| F74 | 30 amper pembe | – | Arka buz çözücü / buğu çözücü |
| F75 | – | 20 amper sarı | çakmak |
| F76 | – | 10 amper kırmızı | Yazılım sürücüleri penceresi – varsa |
| F77 | – | 10 amper kırmızı | Fren pedalı anahtarı / UCI bağlantı noktası |
| F78 | 10 amper kırmızı | Direksiy10 Kol10u / Diyagnostik Port K10trol Modülü (SCCM) | |
| F79 | 10 amper kırmızı | Entegre merkezi pil (ICS) / Anahtar bankası / Gösterge paneli (IPC) / EPB SW | |
| F80 | – | 20 amper sarı | Radyo |
| F81 | – | – | Kullanılmamış |
| F82 | – | – | Kullanılmamış |
| F83 | 20 amper mavi | – | Motor K10trol Modülü (ECM) |
| F84 | 30 amper pembe | – | Elektrikli park freni (EPB) – sol |
| F85 | – | – | Kullanılmamış |
| F86 | – | 20 amper sarı | Kornalar – durdurma / başlatma seçeneği varsa |
| F87A | – | 20 amper sarı | Sol HID far – varsa Motor durdurma / çalıştırma seçeneği |
| F88 | – | 10 amper kırmızı | Çarpışma Azaltma Modülü (CMM) / Elektrokromatik Ayna / Haptik Kanal Geri Besleme Modülü (Yarım) / Nem Sensörü – Varsa |
| F89 | – | – | Kullanılmamış |
| F90 | – | – | Kullanılmamış |
| F91 | – | – | Kullanılmamış |
| F92 | – | – | Kullanılmamış |
| F93 | 40 amper yeşil | Fren Sistemi Modülü (BSM) – Pompa motoru – varsa | |
| F94 | 30 amper pembe | – | Elektrikli Park Freni (EPB) – Sağ |
| F95 | – | 10 amper kırmızı | Elektrokromatik / yağmur / geçiş aynası. Pencere Yazılımı / Işıklar / Sensör / Elektrik prizi k10solu açılır tavan |
| F96 | – | 10 amper kırmızı | Yolcu Emniyet K10trolörü (ORC) (Hava Yastığı) |
| F97 | “ | 10 amper kırmızı | Yolcu Emniyet K10trolörü (ORC) (Hava Yastığı) |
| F98 | – | 25 1 klozet | Ses yükseltici – varsa |
| F99 | – | – | Kullanılmamış |
| F100 | – | – | Kullanılmamış |
| CB1 | Sürücü koltuğu | ||
| CB2 | Elektrikli yolcu koltuğu | ||
| CB3 | Elektrikli camlar |
Gösterge Paneli
İç sigorta kutusundaki sigorta yerleşimi (2016, 2017)
| boşluk | Bıçak sigortası | Tanım |
|---|---|---|
| F13 | 15 amper mavi | Sol alt ışın |
| F32 | 10 amper kırmızı | İç aydınlatma |
| F36 | 10 amper kırmızı | İzinsiz giriş / siren modülü |
| F37 | 7.5 Bir kahverengi | NS. Anahtar Bankası Modülü (ASBM) |
| F38 | 20 amper sarı | Tüm kapılar kilitlenir/açılır |
| F43 | 20 amper sarı | Ön cam yıkama pompası ön |
| F48 | 20 amper sarı | boynuzlar |
| F49 | 7.5 Bir kahverengi | Bel desteği |
| F51 | 10 amper kırmızı | Sürücü camı düğmesi / elektrikli aynalar – varsa |
| F53 | 7.5 Bir kahverengi | UCI bağlantı noktası (USB ve AUX) |
| F89 | 5 br10zlaşma amfisi | bagaj lambası |
| F91 | 5 br10zlaşma amfisi | Ön sol sis lambası |
| F92 | 5 br10zlaşma amfisi | Ön sağ sis lambası |
| F93 | 10 amper kırmızı | Sağ alt ışın |
