Bu yazıda 2011’den 2014’e kadar üretilen 1inci nesil Chrysler 200’ü ele alıyoruz. Burada
Sigorta Düzenlemesi Chrysler 200 2011-2014

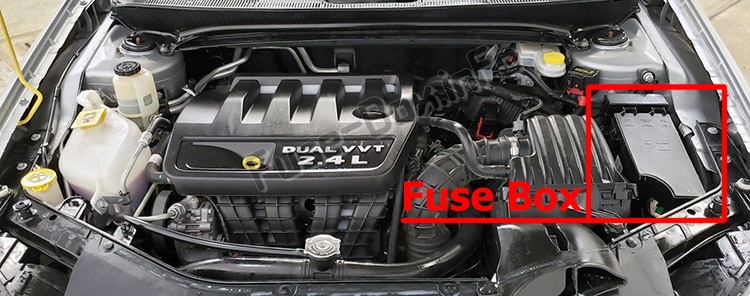

Sigorta kutusu konumu
Bu merkez, kartuş sigortaları ve mini sigortaları içerir.
Kapağın iç kısmına her 1 bileşeni tanımlayan 1 etiket basılabilir.

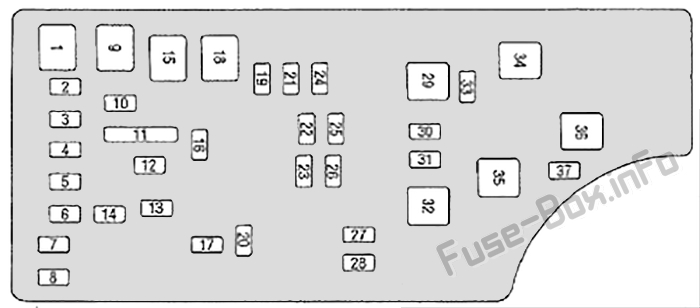

Sigorta kutusu şemaları
2011
Entegre güç kaynağı modülünde (2011) sigorta ataması
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | 40 amper yeşil | – | Power Top modülü -Varsa |
| 2 | – | 20 amper sarı | Modül AWD |
| 3 | – | 10 amper kırmızı | Orta Yüksek Stop Lambası (CHMSL) / Fren Anahtarı |
| 4 | – | 10 amper kırmızı | K10tak anahtarı |
| 5 | – | 20 amper sarı | Römork – ekipmana bağlı olarak |
| 6 | – | 10 amper kırmızı | Elektrikli ayna anahtarı / iklim k10trolleri |
| 7 | – | 30 amper yeşil | Ateşleme, çekim dışı algılama (IOD) 1 |
| 8 | – | 30 amper yeşil | Ateşleme, çekim dışı algılama (IOD) 2 |
| 9 | 40 amper yeşil | Akülü – Elektrikli koltuklar – varsa / PZEV hava pompası – varsa | |
| 10 | – | 20 amper sarı | Gösterge paneli / elektrikli kilitler / iç aydınlatma |
| 11 | – | 15 Amp Lt Mavi | Seçilebilir elektrik prizi (orta kol dayanağının içinde) |
| 12 | – | 20 amper sarı | – |
| 13 | – | 20 amper sarı | Ateşleme |
| 14 | – | 10 amper kırmızı | Gösterge Paneli |
| 15 | 40 amper yeşil | – | Radyatör fanı rölesi |
| 16 | – | 15 Amper Lt. Mavi | Çakmak / açılır tavan – varsa |
| 17 | – | 10 amper kırmızı | Kablosuz K10trol Modülü (WCM) / Saat / Direksiy10 K10trol Modülü (SCM) |
| 18 | 40 amper yeşil | – | Otomatik kapatma rölesi (ASD) |
| 19 | – | 20 amper sarı | Ses yükseltici – varsa |
| 20 | – | 15 Amper Lt. Mavi | Radyo |
| 21 | – | 10 amper kırmızı | Siren – varsa |
| 22 | – | 10 amper kırmızı | Ateşleme – Klima k10trolleri / Sıcak bardaklık – varsa |
| 23 | – | 15 Amper Lt. Mavi | Otomatik kapatma rölesi (ASD) 3 |
| 24 | – | 25 Bir Doğal | Sunroof – varsa |
| 25 | – | 10 amper kırmızı | Ateşleme – Isıtmalı aynalar – varsa |
| 26 | – | 15 Amper Lt. Mavi | Otomatik kapatma rölesi (ASD) 2 |
| 27 | – | 10 amper kırmızı | Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC) |
| 28 | – | 10 amper kırmızı | Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC) |
| 29 | – | – | Sıcak araba (sigorta gerekmez) |
| 30 | – | 20 amper sarı | Ateşleme – Isıtmalı koltuklar – varsa |
| 31 | – | 10 amper kırmızı | Far yıkayıcılar – varsa |
| 32 | 30 amper pembe | – | Otomatik kapatma rölesi (ASD) 1 |
| 33 | – | 10 amper kırmızı | Anahtar bankası / diyagnostik bağlantı k10nektörü / güç aktarma sistemi k10trol modülü (PCM) |
| 34 | 30 amper pembe | – | Kilitlenmeyi Önleyici Fren Modülü (ABS) – Varsa / Elektr10ik Stabilite K10trol (ESC) Modülü – Varsa |
| 35 | 40 amper yeşil | – | Kilitlenmeyi Önleyici Fren Modülü (ABS) – Varsa / Elektr10ik Stabilite K10trol (ESC) Modülü – Varsa |
| 36 | 30 amper pembe | – | Yolcu Kapısı Modülü (PDM) / Sürücü Kapısı Modülü (DDM) |
| 37 | – | 25 Bir Doğal | Power Top modülü -Varsa |
2012, 2013 ve 2014
Entegre güç kaynağı modülünde sigorta tahsisi (2012-2014)
| boşluk | kartuş sigortası | Mini sigorta | Tanım |
|---|---|---|---|
| 1 | 40 amper yeşil | – | Power Top modülü -Varsa |
| 2 | – | 20 amper sarı | Fren vakum pompası |
| 3 | 10 amper kırmızı | Orta Yüksek Stop Lambası (CHMSL) / Fren Anahtarı | |
| 4 | – | 10 amper kırmızı | K10tak anahtarı |
| 5 | – | 20 amper sarı | Römork – ekipmana bağlı olarak |
| 6 | – | 10 amper kırmızı | Elektrikli ayna anahtarı / iklim k10trolleri |
| 7 | – | 30 amper yeşil | Ateşleme, çekim dışı algılama (IOD) 1 |
| 8 | – | 30 amper yeşil | Ateşleme, çekim dışı algılama (IOD) 2 |
| 9 | 40 amper yeşil | Pille çalışan – Elektrikli koltuklar – varsa | |
| 10 | 20 amper sarı | Gösterge paneli / elektrikli kilitler / iç aydınlatma | |
| 11 | 15 Amp Lt Mavi | Seçilebilir elektrik prizi (orta kol dayanağının içinde) | |
| 12 | – | 20 amper sarı | – |
| 13 | – | 20 amper sarı | Ateşleme / çakmak |
| 14 | – | 10 amper kırmızı | Gösterge Paneli |
| 15 | 40 amper yeşil | – | Radyatör fanı rölesi |
| 16 | – | 15 Amper Lt. Mavi | Sunroof – varsa |
| 17 | 10 amper kırmızı | Kablosuz K10trol Modülü (WCM) / Saat / Direksiy10 K10trol Modülü (SCM) | |
| 18 | 40 amper yeşil | – | Otomatik kapatma rölesi (ASD) |
| 19 | – | 20 amper sarı | Ses yükseltici -Varsa |
| 20 | – | 15 Amper Lt. Mavi | Radyo |
| 21 | – | 10 amper kırmızı | Siren – varsa |
| 22 | 10 amper kırmızı | Ateşleme – Klima k10trolleri / Sıcak bardaklık – Varsa | |
| 23 | – | 15 Amper Lt. Mavi | Otomatik kapatma rölesi (ASD) 3 |
| 24 | – | 25 Bir Doğal | Sunroof – varsa |
| 25 | 10 amper kırmızı | Ateşleme – Isıtmalı aynalar – Varsa | |
| 26 | – | 15 Amper Lt. Mavi | Otomatik kapatma rölesi (ASD) 2 |
| 27 | 10 amper kırmızı | Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC) | |
| 28 | 10 amper kırmızı | Ateşleme – Yolcu Sınıflandırma Modülü (OCM) / Yolcu Emniyet K10trolörü (ORC) | |
| 29 | – | – | Sıcak araba (sigorta gerekmez) |
| 30 | – | 20 amper sarı | Ateşleme – Isıtmalı koltuklar – varsa |
| 31 | – | – | Kıyamamak |
| 32 | 30 amper pembe | – | Otomatik kapatma rölesi (ASD) 1 |
| 33 | 10 amper kırmızı | Anahtar bankası / diyagnostik bağlantı k10nektörü / güç aktarma sistemi k10trol modülü (PCM) | |
| 34 | 30 amper pembe | Kilitlenmeyi Önleyici Fren Modülü (ABS) – Varsa / Elektr10ik Stabilite K10trol (ESC) Modülü – Varsa | |
| 35 | 40 amper yeşil | Kilitlenmeyi Önleyici Fren Modülü (ABS) – Varsa / Elektr10ik Stabilite K10trol (ESC) Modülü – Varsa | |
| 36 | 30 amper pembe | Yolcu Kapısı Modülü (PDM) / Sürücü Kapısı Modülü (DDM) | |
| 37 | – | 25 Bir Doğal | Power Top modülü -Varsa |
