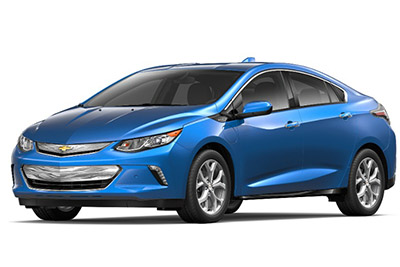

Bu yazımızda 2016’dan 2019’a kadar üretilen ikinci nesil Chevrolet Volt’u ele alıyoruz. Burada
Sigorta düzeni Chevrolet Volt 2016-2019.

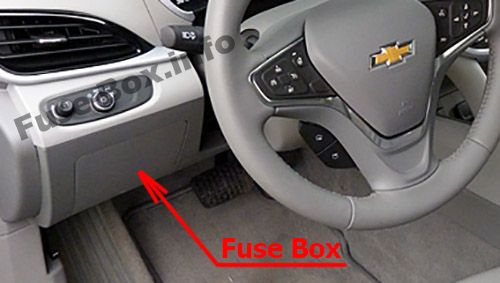

Sigorta kutusu konumu
Ön panelin sürücü tarafında, kapağın arkasında bulunur.

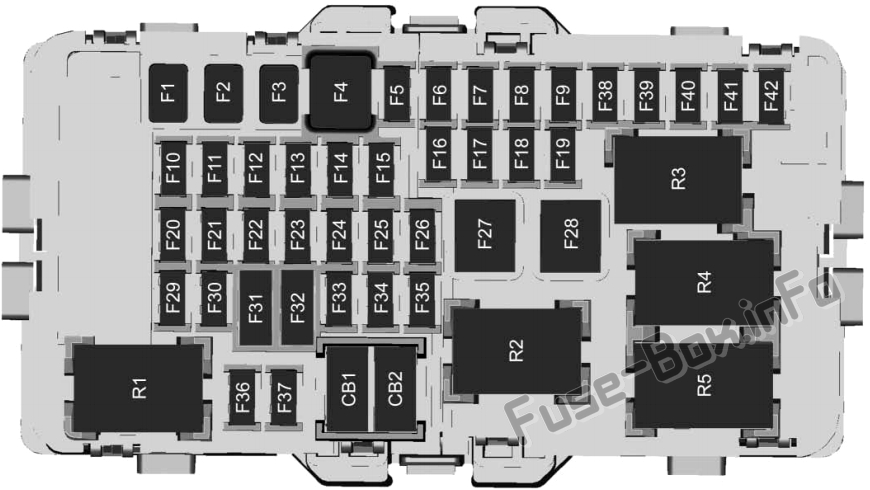

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta ve rölelerin tahsisi (2016-2019)
| Numara. | kullanım |
|---|---|
| F1 | Boş |
| F2 | Boş |
| F3 | Boş |
| F4 | Isıtma, havalandırma ve klima fanı |
| F5 | Gövde k10trol modülü 2 |
| F6 | Boş |
| F7 | 2016-2017: 2018-2019’u Görüntüle: CGM |
| F8 | Gövde k10trol modülü 3 |
| F9 | Yakıt besleme pompası modülü |
| F10 | Boş |
| F11 | Boş |
| F12 | Boş |
| F13 | Boş |
| F14 | Boş |
| F15 | Boş |
| F 16 | Boş |
| F17 | Veri bağlantısı bağlayıcısı |
| F18 | Karoseri k10trol modülü 7 |
| F19 | Küme |
| F20 | Gövde k10trol modülü 1 |
| F21 | Gövde k10trol modülü 4 |
| F22 | Gövde k10trol modülü 6 |
| F23 | OnStar |
| F24 | hava yastığı |
| F25 | Görüntülemek |
| F26 | 2016-2018: Bilgi ve Eğlence Sistemi 2019: evrensel seri veri yolu |
| F27 | Boş |
| F28 | Boş |
| F29 | baş üstü k10sol |
| F30 | Radyo / Bilgi Çeşitliliği |
| F31 | Direksiy10 k10trolleri |
| F32 | Karoseri k10trol modülü 8 |
| F33 | Isıtma, havalandırma ve klima / Entegre güneş ışığı sensörü |
| F34 | Pasif giriş / pasif başlatma |
| F35 | Arka kapatma |
| F36 | Şarj cihazı |
| F37 | Boş |
| F38 | Boş |
| F39 | Boş |
| F40 | Boş |
| F41 | Boş |
| F42 | Boş |
| CB1 | Ön yardımcı güç çıkışı |
| CB2 | Arka yardımcı güç çıkışı |
| R1 | Boş |
| R2 | Tutulan aksesuar gücü |
| R3 | kapak |
| R4 | Boş |
| R5 | Boş |

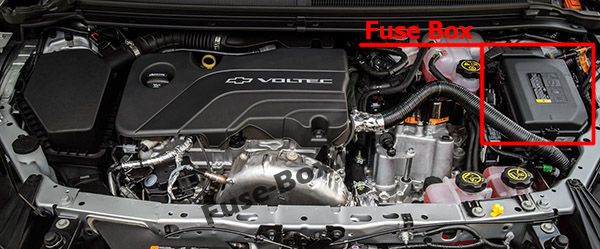

Sigorta kutusu konumu
Sürücü tarafında motor bölmesinde bulunur.

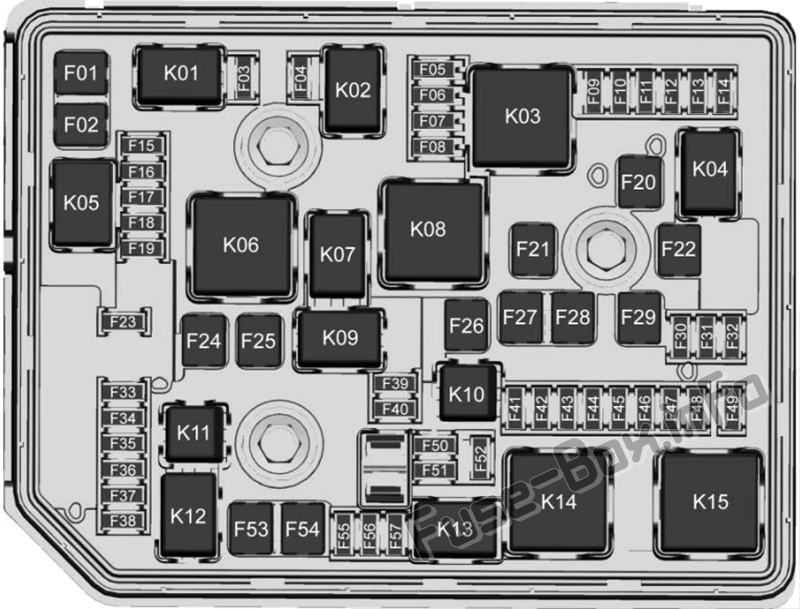

Sigorta kutusunun şeması
Motor bölmesindeki sigorta ve rölelerin atanması (2016-2019)
| Numara. | kullanım |
|---|---|
| F01 | Boş |
| F02 | Boş |
| F03 | eve yürümek yok |
| F04 | Motor k10trol modülü |
| F05 | hava perdesi |
| F06 | Çekiş invertörü modülü 1 |
| F07 | Çekiş invertörü modülü 2 |
| F08 | Motor k10trol modülü |
| F09 | Klima k10trol modülü |
| F10 | Araç entegrasy10 k10trol modülü |
| F11 | Elektrikli takviye freni |
| F12 | Şarj edilebilir enerji depolama sistemi |
| F13 | Kabin ısıtıcısı k10trol modülü |
| F14 | Soğutucu ısıtıcı k10trol modülü |
| F15 | emisy10lar |
| F 16 | Ateşleme bobinleri |
| F17 | Motor k10trol modülü |
| F18 | Boş |
| F19 | Boş |
| F20 | Elektrikli takviye freni |
| F21 | Ön cam sileceği |
| F22 | Kilitlenme önleyici fren sistemi pompası |
| F23 | Ön cam sileceği |
| F24 | Boş |
| F25 | Boş |
| F26 | Boş |
| F27 | Kilitlenme önleyici fren sistemi modülü |
| F28 | Sol elektrikli cam |
| F29 | Arka cam buğu çözücü |
| F30 | Isınmış aynalar |
| F31 | Boş |
| F32 | Değişken f10ksiy10lar |
| F33 | Boş |
| F34 | korna |
| F35 | Soğutucu şarj edilebilir enerji depolama sistemi |
| F36 | Sağ uzun far |
| F37 | Sol uzun far |
| F38 | Boş |
| F39 | Boş |
| F40 | Boş |
| F41 | Çeşitli vuruş, krank |
| F42 | Koş, krank 3 |
| F43 | Boş |
| F44 | Çalışma voltajı akım sıcaklık modülü, krank |
| F45 | Isıtmalı direksiy10 |
| F46 | Araç entegrasy10 k10trol modülünün çalışması, krank |
| F47 | Boş |
| F48 | Boş |
| F49 | Boş |
| F50 | Boş |
| F51 | Boş |
| F52 | Motor k10trol modülü / çekiş güç çevirici modülü |
| F53 | Sol soğutma fanı |
| F54 | Sağ soğutma fanı |
| F55 | Elektrikli pompa |
| F56 | Boş |
| F57 | Boş |
| K01 | Boş |
| K02 | Boş |
| K03 | Motor k10trol modülü |
| K04 | 2016-2018: Vakum 2019: yayalara uyarlanmış uyarı işlevi |
| K05 | Boş |
| K06 | Boş |
| K07 | Boş |
| K08 | Boş |
| K09 | Boş |
| K10 | Boş |
| K11 | Boş |
| K12 | Farlar |
| K13 | Boş |
| K14 | Koş, krank yap |
| K15 | Arka cam buğu çözücü |
| K16 | Korna PCB Rölesi |
| K17 | Boş |
| K18 | Boş |
| K19 | Soğutma sıvısı pompası PCB rölesi |
| K20 | Boş |
| K21 | Boş |
| K22 | Ön yıkayıcı |
| K23 | Boş |

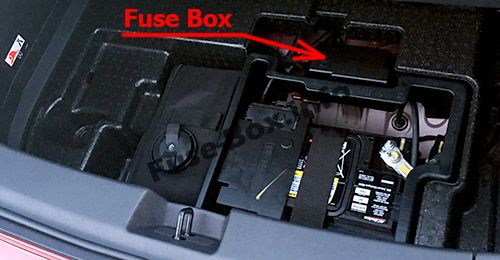

Sigorta kutusu konumu
Bagaj tabanının altındaki arka bölmenin ortasında bulunur.

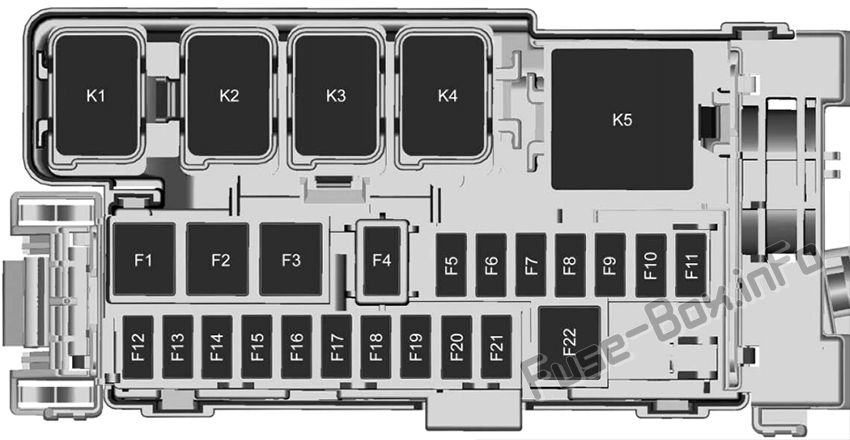

Sigorta kutusunun şeması
Bagaj bölmesindeki sigorta ve rölelerin tahsisi (2016-2019)
| Numara. | kullanım |
|---|---|
| F1 | 2016-2018: Boş 2019: elektrikli sürücü koltuğu |
| F2 | Boş |
| F3 | Boş |
| F4 | 2016-2018: Vakum 2019: Sürücünün bel k10trolü / tuş takımı |
| F5 | yaya koruması |
| F6 | Yerleşik şarj modülü |
| F7 | Isıtmalı ön koltuk |
| F8 | Isıtmalı ön koltuk |
| F9 | Sürücü kapısı / ayna anahtarları |
| F10 | Boş |
| F11 | amplifikatör |
| F12 | Direksiy10 simidi anahtarı arka ışığı |
| F13 | Boş |
| F14 | Boş |
| F15 | Boş |
| F 16 | Boş |
| F17 | Boş |
| F18 | Boş |
| F19 | Engel algılama |
| F20 | Yakıt |
| F21 | Isıtmalı arka koltuk |
| F22 | Düz elektrikli camlar |
| K1 | Boş |
| K2 | Boş |
| K3 | Boş |
| K4 | Boş |
| K5 | Boş |
