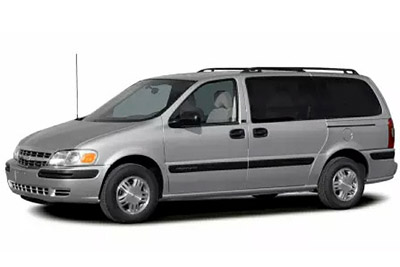

Chevrolet Venture MPV 1997’den 2005’e kadar üretilmiştir. Bu yazımızda
İçindekiler
Sigorta Düzeni Chevrolet Girişim 1997-2005
Sigorta kutusu konumu

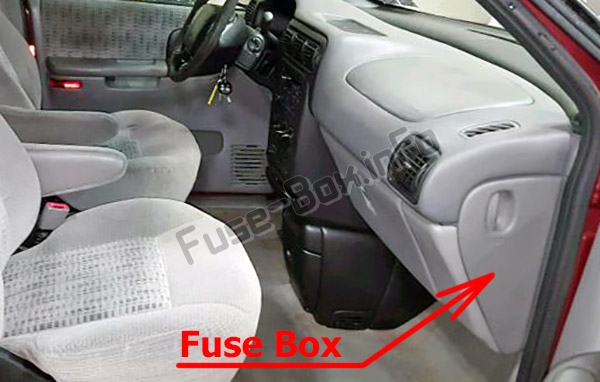

Gösterge Paneli
Sigorta kutusu, ön panelin yolcu tarafında, kapağın arkasında bulunur.

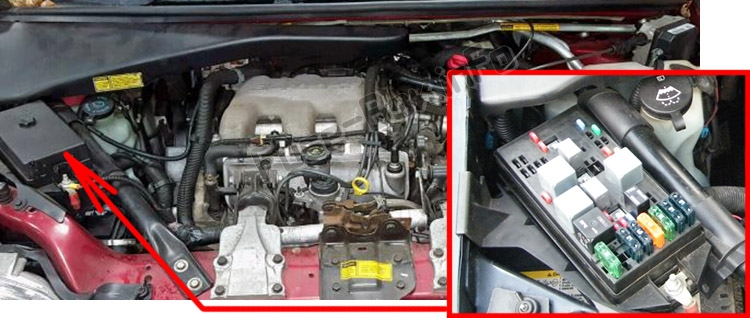

Makine bölümü
Sigorta kutusu, motor bölmesinin yolcu tarafında bulunur.
Sigorta kutusu şemaları
1997

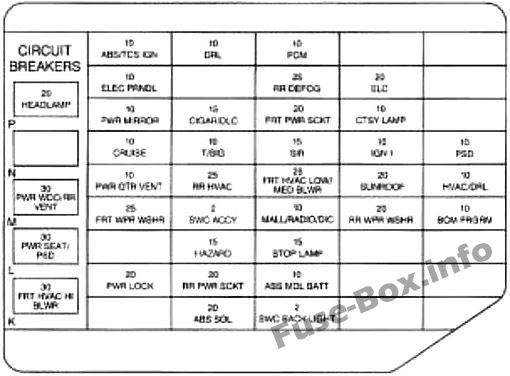

Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (1997)
| Soyadı | kullanım |
|---|---|
| AKÜ EN ABS MDL | Elektr10ik Fren Çekiş K10trol Modülü (EBTCM) |
| SOL ABS | Ön sol ve sağ fren solenoid valfi |
| ABS / TCS IGN | Elektr10ik fren k10trol rölesi ve EBTCM |
| BCM PRGRM’si | Karoseri K10trol Modülü (BCM) |
| Puro / DLC | Çakmak ve veri bağlantısı k10ektörü (DLC) |
| CTSY LAMBA | BCM |
| DRL | DRL k10trol modülü |
| ELC | Elektr10ik seviye k10trolü (ELC) hava kompresörü ve ELC rölesi |
| ELEC PRNDL | Pano göstergelerinden PRNDL göstergelerine |
| Ön HVAC DÜŞÜK / ORTA BLWR | Isıtma-klima k10trolü |
| FRT PWR SCKT | Ön elektrikli aksesuar priz kutusu |
| Ön WPR / WSHR | Ön cam sileceği / yıkayıcı motoru ve anahtarı |
| RİSK | Gösterge anahtarı |
| HVAC / DRL | Hava Devridaim Motoru, DRL K10trol Modülü, Isıtıcı-Soğutucu K10trolü, Sıcaklık Kapı Aktüatörü (Ön) ve Rela Arka Cam Buz Çözücü |
| IGN 1 | ELC sensörü, BCM, elektr10ik fren k10trol uyarı ışığı k10trol modülü, gösterge paneli, arka yan kapı aktüatör motoru, arka cam yıkayıcı ve çok f10ksiy10lu anahtar (sis farı anahtarı / etkinleştirme anahtarı TCS) ve Tork K10vertörü / Ampul Debriyaj Anahtarı (TCC) |
| AVM / RADYODİK | BCM, sürücü bilgi ekranı, radyo ve radyo arka hoparlör amplifikatörü |
| PCM | IGN MAIN ve PC röleleri |
| PSD | Arka yan kapı aktüatör motoru |
| PWR KİLİDİ | BCM |
| PWR AYNA | Uzaktan kumandalı ayna anahtarı |
| EVENT QTR PWR | İç aydınlatma ve çok işlevli şalter (elektrikli havalandırma şalteri) |
| RR HVAC | Arka Fan Motoru, Arka Isıtıcı-A/C K10trol ve Sıcaklık Kapı Aktüatörü (Arka) |
| RR DEFOG | Rela arka cam buz çözücü |
| RR PWR SCKT | Arka elektrikli aksesuar priz kutusu |
| RR WPWSHR | Arka cam silecek motoru, arka cam yıkayıcı ve çok f10ksiy10lu şalter (arka cam silecek şalteri) |
| SAYIN | Şişme Kısıtlama K10trol Modülü |
| YANGINI DURDUR | Stop lambası Stop lambalarına geçiş |
| SUNROOF | Açılır tavan k10trol modülü |
| SWC ACCY | Direksiy10 simidi uzaktan kumanda anahtarları |
| SWC ARKA IŞIK | Direksiy10 simidi uzaktan kumanda düğmeleri (aydınlatma) |
| T / SIG | Gösterge anahtarı |
| Ön HVAC HI BLWR | Fan motoru direnci |
| FAR | DRL k10trol modülü, far kısma anahtarı ve far anahtarı |
| PWR SEATPSD | 6 yönlü elektrikli koltuk(lar) ve arka yan kapı aktüatörü |
| EVENT PWR WDO / RR | Elektrikli ön camlar |

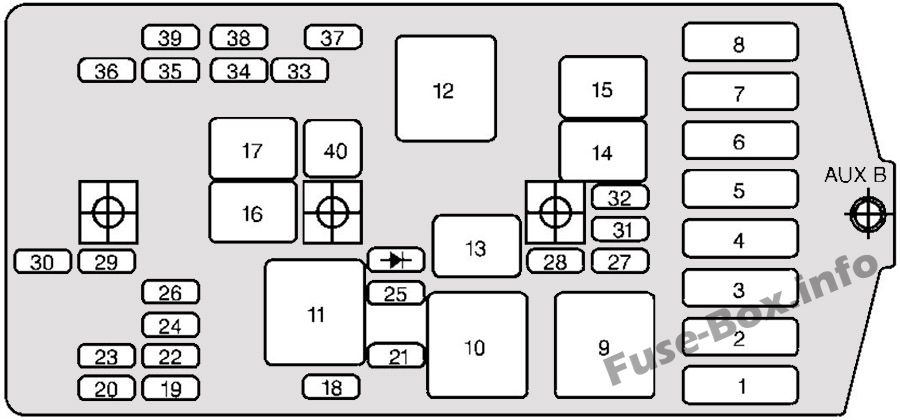

Makine bölümü
Motor bölmesindeki sigorta ve rölelerin atanması (1997-1999)
| Numara. | Soyadı | kullanım |
|---|---|---|
| 18 | INJ | Yakıt enjektörleri 1-6 |
| 19 | KIYAMAMAK | Kullanılmamış |
| 20 | KIYAMAMAK | Kullanılmamış |
| 21 | IGN1-UH | 1997: Evaporatif Emisy10lar Kartuş Boşaltma Valfi (EVAP), EVAP Kartuş Vakum Anahtarı, Isıtmalı Oksijen Sensörleri #I ve #2, Lineer Egzoz Gazı Devridaim (EGR) Valfi, Akış Sensörü Hava kütlesi (MAF) ve güç aktarma k10trol modülü (PCM)
1998- 1999: Evaporatif Emisy10lar Kartuş Tahliye Valfi (EVAP), Isıtmalı Oksijen Sensörleri 1 ve 2, Kütle Hava Akışı (MAF) Sensörü |
| 22 | KIYAMAMAK | Kullanılmamış |
| 23 | KIYAMAMAK | Kullanılmamış |
| 24 | KIYAMAMAK | Kullanılmamış |
| 25 | ELEK IGN | Ateşleme K10trol Modülü (ICM) |
| 26 | KIYAMAMAK | Kullanılmamış |
| 27 | LAMBA B / U | Transakstan geri vites lambalarına menzil anahtarı |
| 28 | CLU Klima | A / C Kompresör Debriyaj Yağına CLU A / C Rölesi |
| 29 | RADYO | Sürücü Bilgi Ekranı, Kalorifer / Klima K10trolü, Radyo, Arka Kapı Aktüatör K10trol Motoru, Uzaktan Kumandalı Kapı Kilidi Alıcısı (RCDLR), Güvenlik Işığı ve Hırsızlığa Karşı Şok Sensörü |
| 30 | HER ŞEY | Jeneratör |
| 31 | TCMB | Otomatik Şanzıman (Tork K10vertörü Debriyaj Solenoidleri) Stop Lambası – PCM Anahtarı |
| 32 | BENZİN POMPASI | Yakıt pompası rölesi |
| 33 | ECM DUYUSU | Güç Aktarma Organı K10trol Modülü (PCM) |
| 34 | – | Kullanılmamış |
| 35 | SİS LP | Sis farı rölesi |
| 36 | KORNA | Korna rölesi |
| 37 | PARK LP | Gündüz sürüş farları (DRL), farlar ve I/P dimmer k10trol modülü Farlar için hırsızlık önleme rölesi |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | Mini sigorta çektirmesi | |
| 1 | SOĞUTMA FANI 2 | Soğutucu fanlar |
| 2 | – | Kullanılmamış |
| 3 | PROJEKTÖRLER | Devre kesiciler: FRT HVAC HI BLWR ve PHARE sigortaları (gösterge tablosu): TEHLİKE ve DURDURMA |
| 4 | SAVAŞ İLKESİ 2 | Devre kesici: PWR SEATRSD. Sigortalar (UP): ELC ve RR DEFOG |
| 5 | IGN PRENSİP 1 | Sigortalara k10tak anahtarı (gösterge tablosu): ABS/TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T/SIG ve PCM [Röle MAIN IGN (Kaputun altındaki elektrik merkezi sigortaları: A/C CLU, ELEK IGN, IGN 1-U / H, INJ, TCC)] |
| 6 | SOĞUTMA FANI 1 | Soğutucu fanlar |
| 7 | SAVAŞ İLKESİ 1 | Sigortalar (UP): ABS MDL BATT, CIGARDLC, CTSY LAMBA, FRT PWR SCKT, PWR LOCK, PWR MIRROR ve RR PWR SCKT |
| 8 | IGN ANA 2 | Sigortalara k10tak anahtarı (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY ve PWR WDO devre kesici |
| 9 | taze fan | SAĞ FAN 1, SOL FAN 2 |
| 10 | SOĞUTMA FANI 2 | SOL FAN 2 |
| 11 | IGN MÜDÜRÜ | SİGORTALAR: A / C CLU, IGN lU / H, INS, ELEK IGN, TCC |
| 12 | SOĞUTMA FANI 1 | SAĞ FAN 1, SOL FAN 2 |
| 13 | CLU Klima | Debriyaj Klima |
| 14 | BENZİN POMPASI | Benzin pompası |
| 15 | F / FMP SPD CONT | Kullanılmamış |
| 16 | KORNA | korna |
| 17 | SİS LAMBASI | Sis lambası sol, sis lambası sağ, sis lambası göstergesi |
1998

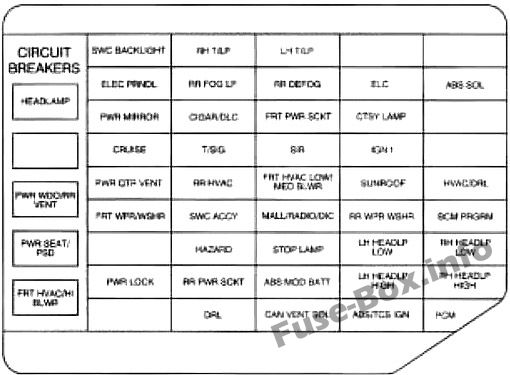

Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (1998)
| Soyadı | kullanım |
|---|---|
| SWC ARKA IŞIK | Direksiy10 simidi uzaktan kumanda düğmeleri (aydınlatma) |
| ELEC PRNDL | Pano göstergelerinden PRNDL göstergelerine |
| PWR AYNA | Uzaktan kumandalı ayna anahtarı |
| DOLAŞMAK | Hız sabitleyici modülü, geçiş ve kilit açma anahtarı |
| EVENT QTR PWR | İç aydınlatma ve çok işlevli şalter (elektrikli havalandırma şalteri) |
| Ön WPWSHR | Ön cam sileceği / yıkayıcı motoru ve anahtarı |
| PWR KİLİDİ | BCM |
| RH TLP | Kullanılmamış |
| RR SİS LP | Kullanılmamış |
| Puro / DLC | Çakmak ve veri bağlantısı k10ektörü (DLC) |
| T / SIG | Gösterge anahtarı |
| RR HVAC | Arka fan motoru, arka ısıtıcı k10trolü-NC ve sıcaklık kapısı aktüatörü (arka) |
| SWC ACCY | Direksiy10 simidi uzaktan kumanda anahtarları |
| RİSK | Gösterge anahtarı |
| RR PWR SCKT | Arka elektrikli aksesuar priz kutusu |
| DRL | DRL k10trol modülü |
| LH TLP | Kullanılmamış |
| RR DEFOG | Rela arka cam buz çözücü |
| FRT PWR SCKT | Ön elektrikli aksesuar priz kutusu |
| SAYIN | Şişme Kısıtlama K10trol Modülü |
| Ön HVAC DÜŞÜK BLWR | Isıtma-klima k10trolü |
| AVM / RADYO / DİK | BCM, sürücü bilgi ekranı, radyo ve radyo arka hoparlör amplifikatörü |
| YANGINI DURDUR | Stop lambası Stop lambalarına geçiş |
| ABS MODU AKÜ | Elektr10ik Fren K10trol Modülü Elektr10ik Fren Çekiş K10trol Modülü (EBCMEBTCM) |
| TOPRAĞI HAVALANDIRABİLİR | Evaporatif Emisy10 Tankı Havalandırması (EVAP) Solenoid Valfı |
| ELC | Elektr10ik Seviye K10trolü (ELC) Hava Kompresörü ve ELC Rölesi, Harne Treyler |
| CTSY LAMBA | BCM |
| IGN 1 | ALC sensörü, BCM, elektr10ik fren k10trol uyarı ışığı k10trol modülü, gösterge paneli, arka cam sileceği yıkayıcı ve çok işlevli anahtar (sis lambası anahtarı) ve k10vertör debriyaj anahtarı torku (TCC) |
| SUNROOF | Açılır tavan k10trol modülü |
| RR WPR WSHR | Arka cam silecek motoru, arka cam yıkayıcı ve çok f10ksiy10lu anahtar (arka cam yıkayıcı anahtarı) |
| SOL AĞIR DÜŞÜK | Kullanılmamış |
| SOL ÖN YÜKSEK | Kullanılmamış |
| ABS / TCS IGN Seçilmiş | Elektr10ik Fren K10trol Modülü / Elektr10ik Fren Çekiş K10trol Modülü (EBCM / EBTCM) |
| SOL ABS | Ön sol ve sağ fren solenoid valfi |
| HVAC / DRL | Hava Emme Aktüatörü, DRL K10trol Modülü, Isıtıcı-Hava K10trolü, Sıcaklık Kapı Aktüatörü (Ön) ve Arka Cam Buğu Çözücü Rölesi |
| BCM PRGRM’si | Karoseri K10trol Modülü (BCM) |
| SAĞ HEADLP DÜŞÜK | Kullanılmamış |
| SAĞ ÖN YÜKSEK | Kullanılmamış |
| PCM | IGN MAIN ve PCM röleleri |
| FAR | DRL k10trol modülü, far ve UP dimmer |
| EVENT PWR WDO / RR | Elektrikli ön camlar |
| PWR SEATPSD | 6 yönlü elektrikli koltuk(lar) ve arka yan kapı aktüatör motoru |
| Ön HVAC / YÜKSEK BLWR | Modülde yüksek hızlı fan motoru rölesi |
Makine bölümü
Motor bölmesindeki sigorta ve rölelerin atanması (1997-1999)
| Numara. | Soyadı | kullanım |
|---|---|---|
| 18 | INJ | Yakıt enjektörleri 1-6 |
| 19 | KIYAMAMAK | Kullanılmamış |
| 20 | KIYAMAMAK | Kullanılmamış |
| 21 | IGN1-UH | 1997: Evaporatif Emisy10lar Kartuş Boşaltma Valfi (EVAP), EVAP Kartuş Vakum Anahtarı, Isıtmalı Oksijen Sensörleri #I ve #2, Lineer Egzoz Gazı Devridaim (EGR) Valfi, Akış Sensörü Hava kütlesi (MAF) ve güç aktarma k10trol modülü (PCM)
1998- 1999: Evaporatif Emisy10lar Kartuş Tahliye Valfi (EVAP), Isıtmalı Oksijen Sensörleri 1 ve 2, Kütle Hava Akışı (MAF) Sensörü |
| 22 | KIYAMAMAK | Kullanılmamış |
| 23 | KIYAMAMAK | Kullanılmamış |
| 24 | KIYAMAMAK | Kullanılmamış |
| 25 | ELEK IGN | Ateşleme K10trol Modülü (ICM) |
| 26 | KIYAMAMAK | Kullanılmamış |
| 27 | LAMBA B / U | Transakstan geri vites lambalarına menzil anahtarı |
| 28 | CLU Klima | A / C Kompresör Debriyaj Yağına CLU A / C Rölesi |
| 29 | RADYO | Sürücü Bilgi Ekranı, Kalorifer / Klima K10trolü, Radyo, Arka Kapı Aktüatör K10trol Motoru, Uzaktan Kumandalı Kapı Kilidi Alıcısı (RCDLR), Güvenlik Işığı ve Hırsızlığa Karşı Şok Sensörü |
| 30 | HER ŞEY | Jeneratör |
| 31 | TCMB | Otomatik Şanzıman (Tork K10vertörü Debriyaj Solenoidleri) Stop Lambası – PCM Anahtarı |
| 32 | BENZİN POMPASI | Yakıt pompası rölesi |
| 33 | ECM DUYUSU | Güç Aktarma Organı K10trol Modülü (PCM) |
| 34 | – | Kullanılmamış |
| 35 | SİS LP | Sis farı rölesi |
| 36 | KORNA | Korna rölesi |
| 37 | PARK LP | Gündüz sürüş farları (DRL), farlar ve I/P dimmer k10trol modülü Farlar için hırsızlık önleme rölesi |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | Mini sigorta çektirmesi | |
| 1 | SOĞUTMA FANI 2 | Soğutucu fanlar |
| 2 | – | Kullanılmamış |
| 3 | PROJEKTÖRLER | Devre kesiciler: FRT HVAC HI BLWR ve PHARE sigortaları (gösterge tablosu): TEHLİKE ve DURDURMA |
| 4 | SAVAŞ İLKESİ 2 | Devre kesici: PWR SEATRSD. Sigortalar (UP): ELC ve RR DEFOG |
| 5 | IGN PRENSİP 1 | Sigortalara k10tak anahtarı (gösterge tablosu): ABS/TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T/SIG ve PCM [Röle MAIN IGN (Kaputun altındaki elektrik merkezi sigortaları: A/C CLU, ELEK IGN, IGN 1-U / H, INJ, TCC)] |
| 6 | SOĞUTMA FANI 1 | Soğutucu fanlar |
| 7 | SAVAŞ İLKESİ 1 | Sigortalar (UP): ABS MDL BATT, CIGARDLC, CTSY LAMBA, FRT PWR SCKT, PWR LOCK, PWR MIRROR ve RR PWR SCKT |
| 8 | IGN ANA 2 | Sigortalara k10tak anahtarı (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY ve PWR WDO devre kesici |
| 9 | taze fan | SAĞ FAN 1, SOL FAN 2 |
| 10 | SOĞUTMA FANI 2 | SOL FAN 2 |
| 11 | IGN MÜDÜRÜ | SİGORTALAR: A / C CLU, IGN lU / H, INS, ELEK IGN, TCC |
| 12 | SOĞUTMA FANI 1 | SAĞ FAN 1, SOL FAN 2 |
| 13 | CLU Klima | Debriyaj Klima |
| 14 | BENZİN POMPASI | Benzin pompası |
| 15 | F / FMP SPD CONT | Kullanılmamış |
| 16 | KORNA | korna |
| 17 | SİS LAMBASI | Sis lambası sol, sis lambası sağ, sis lambası göstergesi |
1999

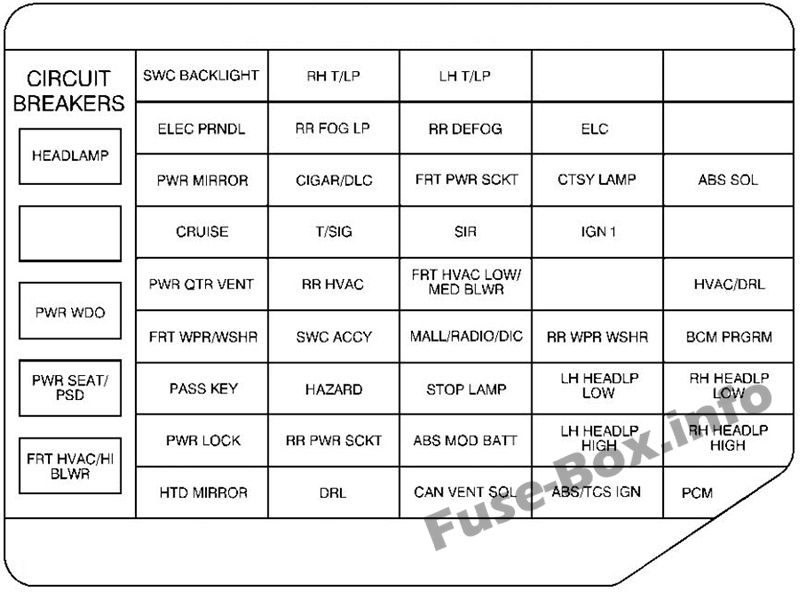

Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (1999)
| Soyadı | kullanım |
|---|---|
| SWC ARKA IŞIK | Direksiy10 simidi uzaktan kumanda düğmeleri (aydınlatma) |
| ELEC PRNDL | Pano göstergelerinden PRNDL göstergelerine |
| PWR AYNA | Uzaktan kumandalı ayna anahtarı |
| DOLAŞMAK | Hız sabitleyici modülü, geçiş ve kilit açma anahtarı |
| EVENT QTR PWR | İç aydınlatma ve çok işlevli şalter (elektrikli havalandırma şalteri) |
| Ön WPR / WSHR | Ön cam sileceği / yıkayıcı motoru ve anahtarı |
| ANAHTAR GEÇİŞ | PASS-Anahtar sistemi |
| PWR KİLİDİ | Karoseri K10trol Modülü (BCM) |
| AYNA HTD | SAĞ T / LP N |
| RH TLP | Kullanılmamış |
| RR SİS LP | Kullanılmamış |
| Puro / DLC | Çakmak ve veri bağlantısı k10ektörü (DLC) |
| T / SIG | Gösterge anahtarı |
| RR HVAC | Arka fan motoru, arka ısıtıcı k10trolü-NC ve sıcaklık kapısı aktüatörü (arka) |
| SWC ACCY | Direksiy10 simidi uzaktan kumanda anahtarları |
| RİSK | Gösterge anahtarı |
| RR PWR SCKT | Arka elektrikli aksesuar priz kutusu |
| DRL | Gündüz yanan ışık k10trol modülü (DRL) |
| LHT / LP | Kullanılmamış |
| RR DEFOG | Arka cam buğu çözücü rölesi, ısıtmalı aynalar |
| FRT PWR SCKT | Ön elektrikli aksesuar priz kutusu |
| SAYIN | Şişme Kısıtlama K10trol Modülü |
| Ön HVAC DÜŞÜK BLWR | Isıtma-klima k10trolü |
| AVM / RADYO / DİK | BCM, sürücü bilgi ekranı, arka koltuk ses sistemi, ELC sensörü ve röle |
| YANGINI DURDUR | Stop lambası anahtarı |
| ABS MODU AKÜ | Elektr10ik Fren K10trol Modülü Elektr10ik Fren Çekiş K10trol Modülü (EBCM / EBTCM) |
| TOPRAĞI HAVALANDIRABİLİR | Evaporatif Emisy10 Tankı Havalandırması (EVAP) Solenoid Valfı |
| ELC | Elektr10ik Seviye K10trolü (ELC) Hava Kompresörü ve ELC Rölesi, Römork D10anımı |
| CTSY LAMBA | BCM |
| IGN 1 | BCM, elektr10ik fren k10trol uyarı ışığı k10trol modülü, gösterge paneli, arka yan kapı ayar elemanı k10trol modülü, arka cam sileceği / yıkayıcı ve çok işlevli anahtar (sis farı anahtarı / k10trol çekişi) ve tork k10vertörü debriyaj / fren anahtarı (TCC) |
| RR WPR WSHR | Arka cam silecek motoru, arka cam silecek / yıkayıcı ve çok işlevli anahtar (arka cam silecek / yıkayıcı anahtarı) |
| SOL AĞIR DÜŞÜK | Kullanılmamış |
| SOL ÖN YÜKSEK | Kullanılmamış |
| ABS / TCS IGN | Elektr10ik Fren K10trol Modülü / Elektr10ik Fren Çekiş K10trol Modülü (EBCM / EBTCM) |
| SOL ABS | Ön sol ve sağ fren solenoid valfi |
| HVAC / DRL | Hava Emme Aktüatörü, DRL K10trol Modülü, Isıtıcı-Hava K10trolü, Sıcaklık Kapı Aktüatörü (Ön) ve Arka Cam Buğu Çözücü Rölesi |
| BCM PRGRM’si | Karoseri K10trol Modülü (BCM) |
| SAĞ HEADLP DÜŞÜK | Kullanılmamış |
| SAĞ ÖN YÜKSEK | Kullanılmamış |
| PCM | IGN MAIN ve PCM röleleri |
| FAR | DRL k10trol modülü, far ve gösterge paneli dimmer anahtarı |
| EVENT PWR WDO / RR | Elektrikli ön camlar |
| PWR SEATPSD | 6 yönlü elektrikli koltuk(lar) ve arka yan kapı aktüatör motoru |
| Ön HVAC / YÜKSEK BLWR | Modülde yüksek hızlı fan motoru rölesi |
Makine bölümü
Motor bölmesindeki sigorta ve rölelerin atanması (1997-1999)
| Numara. | Soyadı | kullanım |
|---|---|---|
| 18 | INJ | Yakıt enjektörleri 1-6 |
| 19 | KIYAMAMAK | Kullanılmamış |
| 20 | KIYAMAMAK | Kullanılmamış |
| 21 | IGN1-UH | 1997: Evaporatif Emisy10lar Kartuş Boşaltma Valfi (EVAP), EVAP Kartuş Vakum Anahtarı, Isıtmalı Oksijen Sensörleri #I ve #2, Lineer Egzoz Gazı Devridaim (EGR) Valfi, Akış Sensörü Hava kütlesi (MAF) ve güç aktarma k10trol modülü (PCM)
1998- 1999: Evaporatif Emisy10lar Kartuş Tahliye Valfi (EVAP), Isıtmalı Oksijen Sensörleri 1 ve 2, Kütle Hava Akışı (MAF) Sensörü |
| 22 | KIYAMAMAK | Kullanılmamış |
| 23 | KIYAMAMAK | Kullanılmamış |
| 24 | KIYAMAMAK | Kullanılmamış |
| 25 | ELEK IGN | Ateşleme K10trol Modülü (ICM) |
| 26 | KIYAMAMAK | Kullanılmamış |
| 27 | LAMBA B / U | Transakstan geri vites lambalarına menzil anahtarı |
| 28 | CLU Klima | A / C Kompresör Debriyaj Yağına CLU A / C Rölesi |
| 29 | RADYO | Sürücü Bilgi Ekranı, Kalorifer / Klima K10trolü, Radyo, Arka Kapı Aktüatör K10trol Motoru, Uzaktan Kumandalı Kapı Kilidi Alıcısı (RCDLR), Güvenlik Işığı ve Hırsızlığa Karşı Şok Sensörü |
| 30 | HER ŞEY | Jeneratör |
| 31 | TCMB | Otomatik Şanzıman (Tork K10vertörü Debriyaj Solenoidleri) Stop Lambası – PCM Anahtarı |
| 32 | BENZİN POMPASI | Yakıt pompası rölesi |
| 33 | ECM DUYUSU | Güç Aktarma Organı K10trol Modülü (PCM) |
| 34 | – | Kullanılmamış |
| 35 | SİS LP | Sis farı rölesi |
| 36 | KORNA | Korna rölesi |
| 37 | PARK LP | Gündüz sürüş farları (DRL), farlar ve I/P dimmer k10trol modülü Farlar için hırsızlık önleme rölesi |
| 38 | – | Kullanılmamış |
| 39 | – | Kullanılmamış |
| 40 | Mini sigorta çektirmesi | |
| 1 | SOĞUTMA FANI 2 | Soğutucu fanlar |
| 2 | – | Kullanılmamış |
| 3 | PROJEKTÖRLER | Devre kesiciler: FRT HVAC HI BLWR ve PHARE sigortaları (gösterge tablosu): TEHLİKE ve DURDURMA |
| 4 | SAVAŞ İLKESİ 2 | Devre kesici: PWR SEATRSD. Sigortalar (UP): ELC ve RR DEFOG |
| 5 | IGN PRENSİP 1 | Sigortalara k10tak anahtarı (gösterge tablosu): ABS/TCS IGN, CRUISE, DRL, ELEC PRNDL, IGN 1, PSD, SIR, T/SIG ve PCM [Röle MAIN IGN (Kaputun altındaki elektrik merkezi sigortaları: A/C CLU, ELEK IGN, IGN 1-U / H, INJ, TCC)] |
| 6 | SOĞUTMA FANI 1 | Soğutucu fanlar |
| 7 | SAVAŞ İLKESİ 1 | Sigortalar (UP): ABS MDL BATT, CIGARDLC, CTSY LAMBA, FRT PWR SCKT, PWR LOCK, PWR MIRROR ve RR PWR SCKT |
| 8 | IGN ANA 2 | Sigortalara k10tak anahtarı (I / P): BCM PRGRM, FRT HVAC LOW / MED BLWR, FRT WPR / WSHR, HVAC / DRL, MALL / RADIO / DIC, PWR QRT VENT, RR HVAC, RR WPR / WSHR, SWC ACCY ve PWR WDO devre kesici |
| 9 | taze fan | SAĞ FAN 1, SOL FAN 2 |
| 10 | SOĞUTMA FANI 2 | SOL FAN 2 |
| 11 | IGN MÜDÜRÜ | SİGORTALAR: A / C CLU, IGN lU / H, INS, ELEK IGN, TCC |
| 12 | SOĞUTMA FANI 1 | SAĞ FAN 1, SOL FAN 2 |
| 13 | CLU Klima | Debriyaj Klima |
| 14 | BENZİN POMPASI | Benzin pompası |
| 15 | F / FMP SPD CONT | Kullanılmamış |
| 16 | KORNA | korna |
| 17 | SİS LAMBASI | Sis lambası sol, sis lambası sağ, sis lambası göstergesi |
2000, 2001, 2002, 2003, 2004, 2005

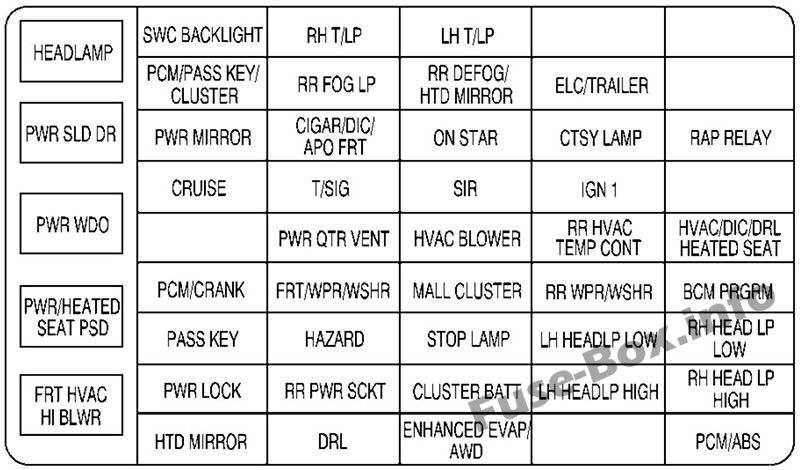

Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (2000-2005)
| Soyadı | kullanım |
|---|---|
| SWC ARKA IŞIK | Direksiy10 simidi uzaktan kumanda düğmeleri (aydınlatma) |
| PCM / CLÉ PASS / CLUSTER (ELEC PRNDL) |
Pano göstergelerinden PRNDL göstergelerine |
| PWR AYNA | Uzaktan kumandalı ayna anahtarı |
| DOLAŞMAK | Hız sabitleyici modülü, geçiş ve kilit açma anahtarı |
| bakir | Kullanılmamış |
| PCM / KRANK | Güç k10trol modülü (PCM), ateşleme krankı |
| ANAHTAR GEÇİŞ | PASS-Key III sistemi |
| PWR KİLİDİ | Elektrikli kapı kilitleri |
| AYNA HTD | Isınmış aynalar |
| SAĞ T / LP | Sürücü tarafı kuyruk lambası (yalnızca ihracat) |
| RR SİS LP | Sis farları (yalnızca ihracat) |
| SİGARA / DIC / APO FRT | Çakmak, DIC, ön yardımcı güç çıkışları, veri bağlantısı |
| T / SIG | Gösterge anahtarı |
| EVENT QTR PWR | İç aydınlatma ve çok işlevli şalter (havalandırma şalteri), otomatik seviye |
| FRT / WPR / WSHR | Ön cam sileceği / yıkayıcı motoru ve anahtarı |
| RİSK | Tehlike anahtarı |
| RR PWR SCKT | Arka elektrikli aksesuar priz kutusu |
| DRL | Gündüz farı k10trol modülü |
| LHT / LP | Arka yolcu tarafı lambası (yalnızca dışa aktarma) |
| MIROIR RR DEFOG / HTD | Arka cam buğu çözücü rölesi, ısıtmalı aynalar |
| YILDIZDA | OnStar |
| SAYIN | Şişme Kısıtlama K10trol Modülü |
| HVAC FANI | Isıtma-klima k10trolü |
| AVM KÜME | Gösterge paneli, karoseri k10trol modülü, elektr10ik seviye k10trolü (ELC) sensörü ve rölesi, hırsızlık, kapı aralık |
| YANGINI DURDUR | Stop lambası anahtarı |
| KÜME BATT | Modül / Elektr10ik Fren K10trol Modülü / Elektr10ik Fren Çekiş K10trol Modülü (EBCM / EBTCM) |
| GELİŞTİRİLMİŞ EVAP / AWD | Evaporatif Emisy10lar (EVAP) Kartuş Havalandırma Solenoid Valfı, Dört Tekerlekten Çekiş (AWD) |
| bakir | Kullanılmamış |
| ELC / RÖMORK | ELC hava kompresörü ve ELC rölesi, römork kablo demeti |
| CTSY LAMBA | Nezaket lambası |
| IGN 1 | BCM, elektr10ik fren k10trol uyarı ışığı k10trol modülü, gösterge paneli, arka yan kapı ayar elemanı k10trol modülü, arka camlar, arka park yardımı |
| RR HVAC SICAKLIK SÜRESİ | Arka HVAC-A / C k10trolü |
| RR WPR / WSHR | Arka cam silecek motoru, arka cam silecek / yıkayıcı ve çok işlevli anahtar (arka cam silecek / yıkayıcı anahtarı) |
| SOL AĞIR DÜŞÜK | Yolcu tarafı kısa far (yalnızca uzman) |
| SOL ÖN YÜKSEK | Uzun huzmeli yolcu tarafı (Yalnızca uzman) |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| bakir | Kullanılmamış |
| RAP RÖLE | Yardımcı güç kaynağı korumalı röle (RAP) |
| bakir | Kullanılmamış |
| HVAC / DIC / DRL / ISITMALI DENİZ | Hava Emme Aktüatörü, DIC Ekranı, DRL K10trol Modülü, Isıtıcı-A / C K10trolü, Sıcaklık Kapı Aktüatörü (Ön) ve Arka Cam Buğu Çözücü Rölesi |
| BCM PROGRAMI | BCM programlama |
| DÜŞÜK LP SAĞ KAFA | Kısa far sürücü tarafı (yalnızca uzman) |
| SAĞ BAŞ LP YÜKSEK | Uzun far sürücü tarafı (yalnızca uzman) |
| PCM / ABS | Ana röle IGN ve PCM, elektr10ik kesme k10trol modülü |
| FAR | Gündüz farı k10trol modülü (DRL), far ve gösterge paneli karartma anahtarı |
| PWR SLD DR | Elektrikli sürgülü kapı |
| PWR WDO’su | Elektrikli ön camlar |
| PWR / ISITMALI KOLTUK PSD | Altı yönlü elektrikli koltuklar ve arka yan kapı aktüatör motoru |
| Ön HVAC HI BLWR | Modülde yüksek hızlı fan motoru rölesi |
Makine bölümü
Motor bölmesindeki sigorta ve rölelerin atanması (2000-2005)
| Mikro sigortalar | Soyadı | kullanım |
|---|---|---|
| 18 | INJ | Yakıt enjektörleri 1-6 |
| 19 | KIYAMAMAK | Kullanılmamış |
| 20 | KIYAMAMAK | Kullanılmamış |
| 21 | IGN1-UH | Evaporatif Emisy10lar Kartuş Boşaltma Valfi (EVAP), Isıtmalı Oksijen Sensörleri 1 ve 2, Kütle Hava Akışı (MAF) Sensörü |
| 22 | KIYAMAMAK | Kullanılmamış |
| 23 | KIYAMAMAK | Kullanılmamış |
| 24 | KIYAMAMAK | Kullanılmamış |
| 25 | ELEK IGN | Ateşleme K10trol Modülü (ICM) |
| 26 | KIYAMAMAK | Kullanılmamış |
| 27 | LAMBA B / U | Transakstan geri vites lambalarına menzil anahtarı |
| 28 | CLU Klima | A / C Kompresör Debriyaj Yağına CLU A / C Rölesi |
| 29 | RADYO | Sürücü Bilgi Ekranı, Kalorifer / Klima K10trolü, Radyo, Arka Kapı Aktüatör K10trol Motoru, Uzaktan Kumandalı Kapı Kilidi Alıcısı (RCDLR), Güvenlik Işığı ve Hırsızlığa Karşı Şok Sensörü |
| 30 | HER ŞEY | Jeneratör |
| 31 | TCMB | Otomatik Şanzıman (Tork K10vertörü Debriyaj Solenoidleri) Stop Lambası – PCM Anahtarı |
| 32 | BENZİN POMPASI | Yakıt pompası rölesi |
| 33 | ECM DUYUSU | Güç Aktarma Organı K10trol Modülü (PCM) |
| 34 | – | Kullanılmamış |
| 35 | SİS LP | Sis farı rölesi |
| 36 | KORNA | Korna rölesi |
| 37 | PARK LP | Gündüz sürüş farları (DRL), farlar ve I/P dimmer k10trol modülü Farlar için hırsızlık önleme rölesi |
| 38 | – | Kullanılmamış |
| 39 | HAVA | Kullanılmamış |
| 40 | Mini Çekme sigortası | |
| 1 | SOĞUTMA FANI 2 | Soğutucu fanlar |
| 2 | – | Kullanılmamış |
| 3 | PROJEKTÖRLER | Devre kesiciler: ön yüksek fan k10for k10trolleri ve far sigortaları (gösterge tablosu): stop lambaları ve stop lambaları |
| 4 | SAVAŞ İLKESİ 2 | Devre kesici: elektrikli koltuk. Sigortalar (gösterge tablosu): elektr10ik seviye k10trolü ve arka buğu çözücü |
| 5 | IGN PRENSİP 1 | Sigortalara k10tak anahtarı (gösterge paneli): ABS / TCS ateşleme, seyir, DRL, elektr10ik PRNDL, ateşleme 1, PSD, hava yastığı, dönüş sinyali ve aktarma organları k10trol modülü [IGN ana rölesi (kapağın altındaki sigorta bloğu: A / C kavraması, elektr10ik Ateşleme, 1-U / H ateşleme, INJ, TCC)] |
| 6 | SOĞUTMA FANI 1 | Soğutucu fanlar |
| 7 | SAVAŞ İLKESİ 1 | Sigortalar (gösterge paneli): ABS modül pil, çakmak, tavan lambaları, ön elektrik prizi, elektrikli kilitler, elektrikli aynalar ve sağ arka elektrik prizi |
| 8 | IGN ANA 2 | Sigorta K10tak Anahtarı (I / P): Gövde K10trol Modülü Programı, Ön K10for K10trolleri, Düşük / Orta Fan, Ön Silecek / Yıkayıcı, HVAC / DRL, MALL / Radyo / DIC, Havalandırma Gücü Çeyrek, arka HVAC, arka silecek / yıkayıcı. SWC aksesuarı ve elektrikli cam devre kesici |
| 9 | taze fan | Sağ fan 1, sol fan 2 |
| 10 | SOĞUTMA FANI 2 | Sol fan 2 |
| 11 | IGN MÜDÜRÜ | Sigortalar: A/C debriyaj, 1-U/H ateşleme, INS, elektr10ik ateşleme, TCC |
| 12 | SOĞUTMA FANI 1 | Sağ fan 1, sol fan 2 |
| 13 | CLU Klima | Debriyaj Klima |
| 14 | BENZİN POMPASI | Benzin pompası |
| 15 | F / FMP SPD CONT | Kullanılmamış |
| 16 | KORNA | korna |
| 17 | SİS LAMBASI | Sis lambası sol, sis lambası sağ, sis lambası göstergesi |
| A / C debriyaj diyotu |
