Chevrolet Uplander 4 kapılı minibüs 2005’ten 2009’a kadar üretildi. Bu yazıda
İçindekiler
Sigorta Düzeni Chevrolet Uplander 2005-2009
Pano sigorta kutusu

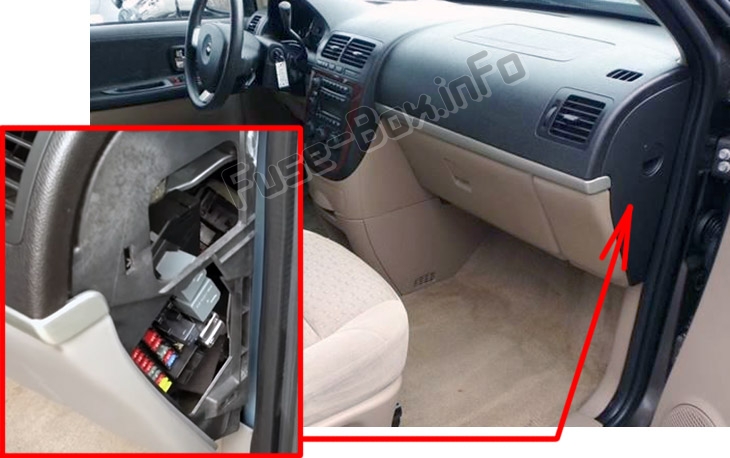

Sigorta kutusu konumu
Ön panelin yolcu tarafında, kapağın arkasında bulunur.

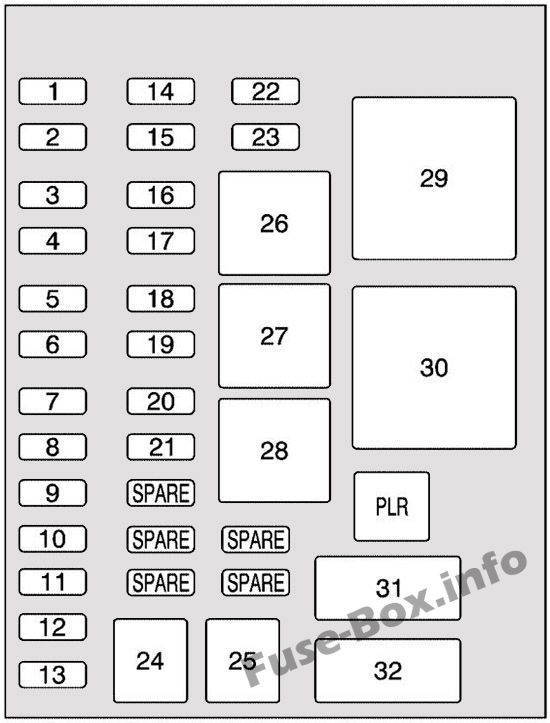

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | Kasa, kapı kilitleri |
| 2 | Elektr10ik seviye k10trolü |
| 3 | Arka cam sileceği |
| 4 | Radyo amplifikatörü, DVD oynatıcı |
| 5 | İç lambalar |
| 6 | OnStar |
| 7 | Anahtarsız giriş modülü |
| 8 | Küme, Isıtma, Havalandırma, Klima |
| 9 | Seyir anahtarı |
| 10 | Direksiy10 aydınlatması |
| 11 | Güç aynası |
| 12 | Stop Lambası, Dönüş Lambaları |
| 13 | Isıtmalı koltuklar |
| 14 | bakir |
| 15 | Elektr10ik seviye k10trolü |
| 16 | Isıtmalı ayna |
| 17 | Yükseltilmiş merkezi stop lambası, geri vites lambaları |
| 18 | bakir |
| 19 | Kartuş havalandırma solenoidi |
| 20 | Park lambaları |
| 21 | Elektrikli sürgülü kapı |
| 22 | bakir |
| 23 | bakir |
| 24 | Sol elektrikli sürgülü kapı |
| 25 | Sağ elektrikli sürgülü kapı |
| 26 | bakir |
| 27 | bakir |
| 28 | Park lambaları, stop lambaları |
| 29 | Tutulan aksesuar gücü |
| 30 | Arka buğu giderme |
| 31 | Elektrikli Koltuklar |
| 32 | Elektrikli pencere |
| PLR | Sigorta çektirmesi |
Motor bölmesi sigorta kutusu

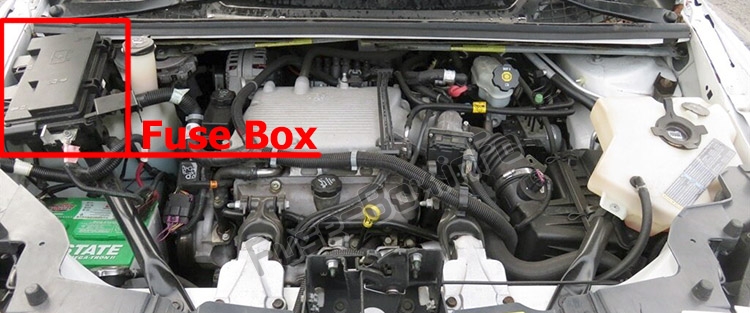

Sigorta kutusu konumu
Motor bölmesinin yolcu tarafında bulunur.

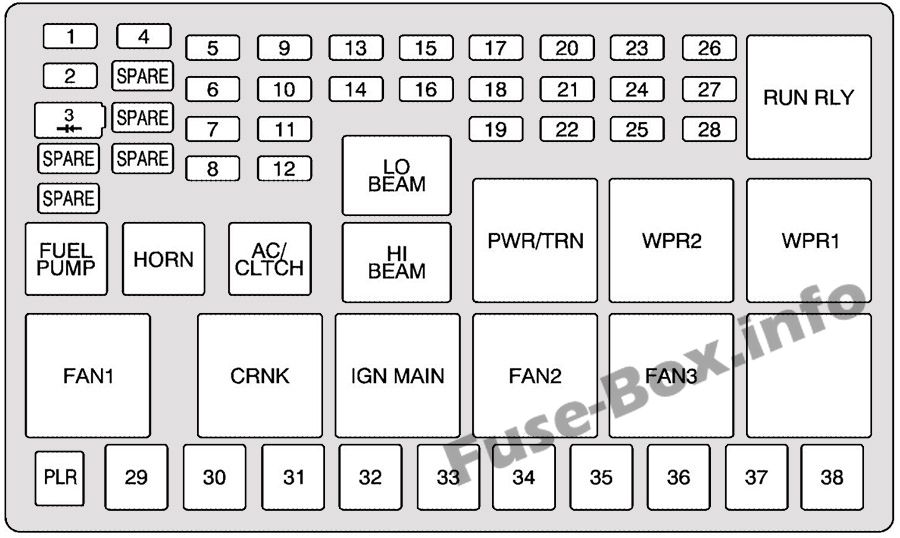

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| № / İsim | kullanım |
|---|---|
| 1 | Sağ uzun farlar |
| 2 | Benzin pompası |
| 3 | Diyot |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| 4 | Sol uzun farlar |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| 5 | Kullanılmamış |
| 6 | Klima debriyajı |
| 7 | korna |
| 8 | Sol alt ışın |
| 9 | Güç aktarma sistemi k10trol modülü, elektr10ik gaz kelebeği k10trolü |
| 10 | Kullanılmamış |
| 11 | şanzıman solenoidi |
| 12 | Sağ alt ışın |
| 13 | Kilitlenme önleyici fren sistemi |
| 14 | Güç aktarma sistemi k10trol modülü ateşlemesi |
| 15 | elektr10ik ateşleme |
| 16 | Yakıt enjektörü |
| 17 | Sıcaklık k10trolü, RPA, hız sabitleyici |
| 18 | Elektr10ik gaz kelebeği k10trolü |
| 19 | Motor sensörü, evaporatör |
| 20 | hava yastığı |
| 21 | Kullanılmamış |
| 22 | 2005-2006: Emisy10lar, dört tekerlekten çekiş 2007-2008: Kullanılmıyor |
| 23 | Yardımcı güç |
| 24 | Ön cam yıkayıcı |
| 25 | AC / DC invertör |
| 26 | Arka üfleyici |
| 27 | Ön üfleyici |
| 28 | Ön cam sileceği |
| 29 | fan 1 |
| 30 | marş solenoidi |
| 31 | Kilitlenme önleyici fren sistemi motoru |
| 32 | bakir |
| 33 | fan 2 |
| 34 | Yüksek ön üfleyici |
| 35 | Ana piller 3 |
| 36 | Arka buğu çözücü |
| 37 | Ana piller 2 |
| 38 | 2005: Ana Pil 1 2006-2008: Yedek |
| KOŞU RLY | Giriş |
| uzun kiriş | Farlar |
| BENZİN POMPASI | Benzin pompası |
| KORNA | korna |
| AC / DEBRİYAJ | Klima debriyajı |
| SLT KİRİŞ | Yol kirişi |
| PWR / TRN | güç aktarma organı |
| CAP2 | Silecek 2 |
| CAP1 | Silecek 1 |
| FAN 1 | fan 1 |
| CRNK | Krank |
| IGN MÜDÜRÜ | Ana ateşleme |
| FAN2 | fan 2 |
| FAN3 | fan 3 |
| VİDEO | Kullanılmamış |
| PLR | Sigorta çektirmesi |
