Bu yazıda, 2018’den günümüze kadar mevcut olan 1 makyaj s10rası ilk nesil Chevrolet Trax’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Trax 2018-2020.
Yolcu bölmesi sigorta kutusu

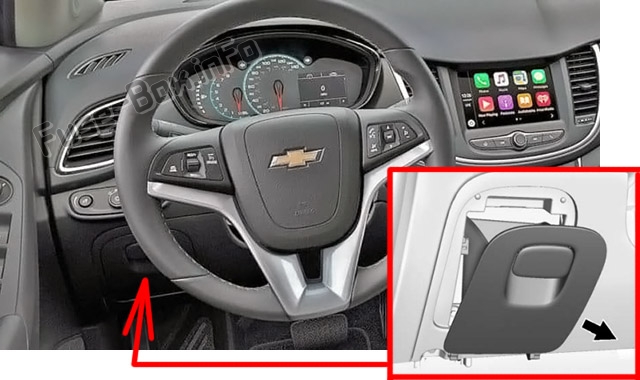

Sigorta kutusu konumu
Sigorta paneli, gösterge panelinin sürücü tarafında, eşya gözünün arkasında bulunur. Saklama bölmesini çıkarmak için bölmeyi açın ve çıkarın.

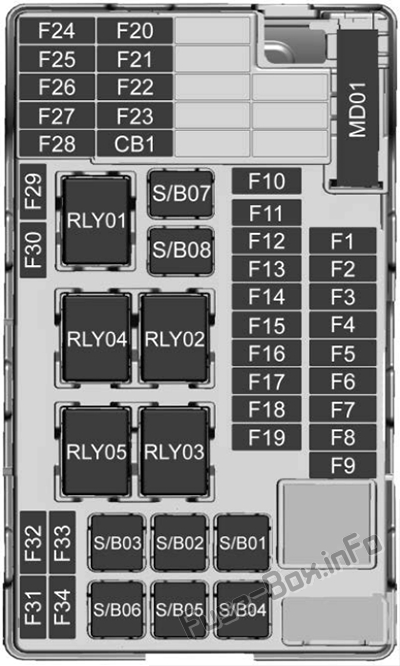

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Sigortalar | Tanım |
|---|---|
| F1 | Gövde k10trol modülü 1 |
| F2 | Gövde k10trol modülü 2 |
| F3 | Gövde k10trol modülü 3 |
| F4 | Gövde k10trol modülü 4 |
| F5 | Karoseri k10trol modülü 5 |
| F6 | Gövde k10trol modülü 6 |
| F7 | Karoseri k10trol modülü 7 |
| F8 | Karoseri k10trol modülü 8 |
| F9 | Ayrık Lojik K10tak Anahtarı |
| F10 | Teşhis modülü pil algılama |
| F11 | Veri bağlantısı bağlayıcısı |
| F12 | Modül HVAC / ICS |
| F13 | Bagaj kapağı rölesi |
| F14 | Merkezi portal modülü |
| F15 | Şeritten Ayrılma Uyarısı / GENTEX |
| F 16 | – |
| F17 | Elektrikli direksiy10 kol10u kilidi |
| F18 | Park yardımı modülü / yan kör bölge uyarısı |
| F19 | Karoseri k10trol modülü / regüle edilmiş voltaj k10trolü |
| F20 | Saat yayı |
| F21 | A / C / Aksesuarlar için elektrik prizi / PRNDM |
| F22 | Yardımcı güç çıkışı / DC ön |
| F23 | HVAC / MDL / ICS |
| F24 | – |
| F25 | Modül OnStar / Eragl10ass |
| F26 | 2018: Isıtmalı direksiy10 simidi. 2019-2020: Elektrikli vakum pompası |
| F27 | Gösterge paneli / Yardımcı ısıtıcı / Yardımcı sanal görüntü ekranı |
| F28 | Besleyici römork 2 |
| F29 | bilgi-eğlence sistemi |
| F30 | DC DC 400W |
| F31 | Kombinasy10 enstrüman modülü pili |
| F32 | Modül ses / navigasy10 Gümüş kutu |
| F33 | Besleyici römork 1 |
| F34 | Pasif giriş / pasif başlatma |
| M01 | Pozitif sıcaklık katsayısı |
| S / B01 | Yolcu elektrikli koltuk 1 |
| S / B02 | 2018: kullanılmadı. 2019-2020: Güç aktarma organı soğutması – 2 |
| S / B03 | Elektrikli ön camlar |
| S / B04 | Arka elektrikli camlar |
| S / B05 | Lojistik Modu Rölesi / DC DC 400W |
| S / B06 | Sürücü koltuğu |
| S / B07 | – |
| S / B08 | Römork arayüz modülü |
| CB1 | – |
| RLY01 | Aksesuar / Aksesuar güç kaynağı tutuldu |
| RLY02 | bagaj kapağı |
| RLY03 | – |
| RLY04 | Fan |
| RLY05 | lojistik modu |
Motor bölmesi sigorta kutusu

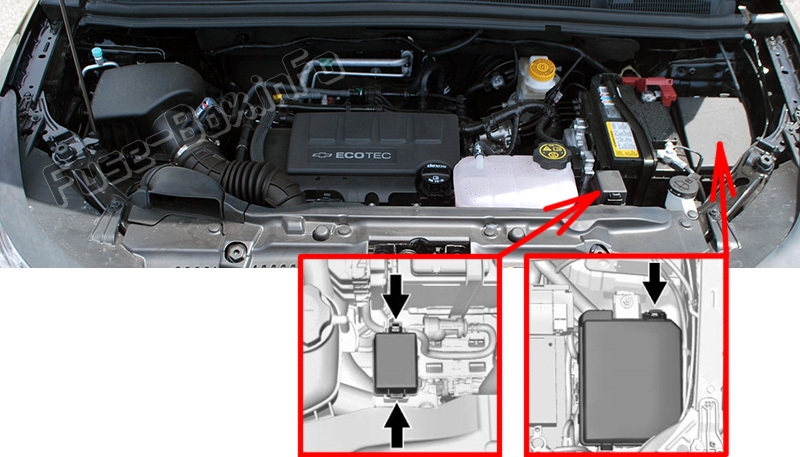

Sigorta kutusu konumu
Sigorta bloğu kapağını çıkarmak için klipse bastırın ve yukarı kaldırın.

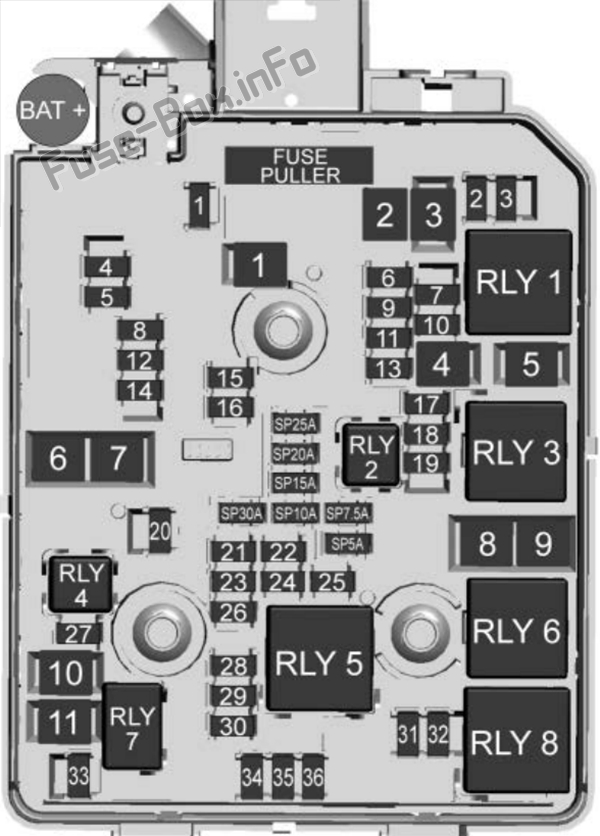

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | açılır tavan |
| 2 | Dış ayna düğmesi / Elektrikli sürücü tarafı camı / Yağmur sensörü / Evrensel garaj kapısı açacağı |
| 3 | Kartuş havalandırma solenoidi |
| 4 | – |
| 5 | Elektr10ik fren k10trol modülü valfi |
| 6 | Akıllı pil sensörü |
| 7 | Elektrikli direksiy10 kol10u kilidi |
| 8 | Şanzıman K10trol Modülü / FICM |
| 9 | Otomatik doluluk algılama modülü |
| 10 | Far Dengeleme Anahtarı / Far Dengeleme Motoru / Dikiz Kamerası / İç Dikiz Aynası |
| 11 | Arka cam sileceği |
| 12 | Arka cam buğu çözücü |
| 13 | Elektrikli bel anahtarı |
| 14 | Dış ayna ısıtıcısı |
| 15 | BATTERV Yakıt Sistemi K10trol Modülü |
| 16 | Isıtmalı koltuk modülü / hafıza modülü |
| 17 | DC DC Dönüştürücü TIM / Yakıt Sistemi K10trol Modülü RC Modülü / Pusula |
| 18 | RC Motor K10trol Modülü / RC Şanzıman K10trol Modülü / FICM RC |
| 19 | Benzin pompası |
| 20 | – |
| 21 | Fan rölesi (yardımcı BEC) |
| 22 | – |
| 23 | Ateşleme Bobini / Enjektör Bobini |
| 24 | Ön cam yıkama pompası |
| 25 | Otomatik far seviye ayarı |
| 26 | EMS Var 1 |
| 27 | – |
| 28 | – |
| 29 | Güç Aktarma Organı / Ateşleme 1 / Ateşleme 2 Motor K10trol Modülü |
| 30 | EMS Var 2 |
| 31 | Sol uzun far |
| 32 | Sağ uzun far |
| 33 | Motor k10trol modülü pili |
| 34 | korna |
| 35 | Debriyaj Klima |
| 36 | Ön sis farları |
| 1 | Elektr10ik fren k10trol modülü pompası |
| 2 | Ön cam sileceği |
| 3 | Lineer Güç Modülü Blower |
| 4 | CEI RC |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | Düşük – orta soğutma fanı |
| 9 | Soğutma fanı – yüksek |
| 10 | EPP |
| 11 | marş solenoidi |
| 2 | Benzin pompası |
| 4 | – |
| 7 | Giriş |
| 1 | Çalıştır / Krankla |
| 3 | Soğutma fanı – orta |
| 4 | – |
| 5 | Güç aktarma rölesi |
| 8 | Soğutma fanı – düşük |
| 6 | Soğutma fanı – yüksek |

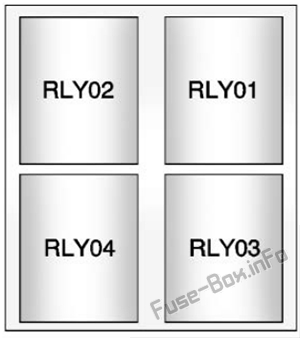

Yardımcı röle bloğu
Yardımcı röle bloğu
| Röle | kullanım |
|---|---|
| 01 | Elektrikli vakum pompası |
| 02 | Soğutma fanı 1 k10trolü |
| 03 | Soğutma fanı 2 k10trolü |
| 04 | Römork (yalnızca 1.4L) |
Arka bölme sigorta kutusu

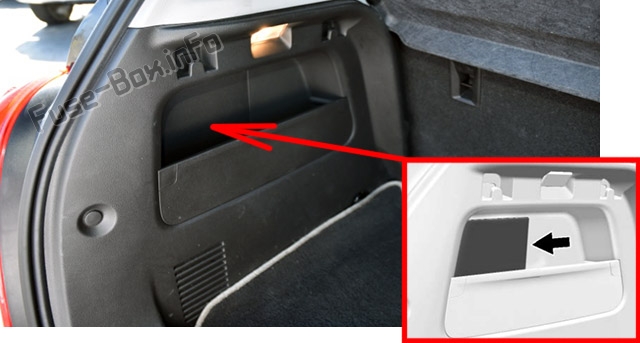

Sigorta kutusu konumu
Arka bölmenin sol tarafında 1 kapağın arkasında bulunur.

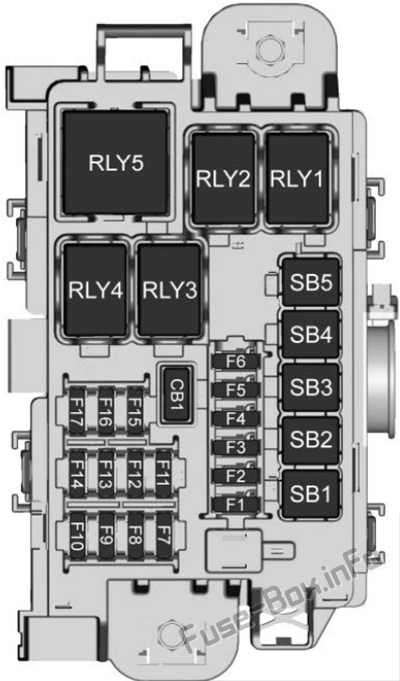

Sigorta kutusunun şeması
Bagaj bölmesindeki sigortaların ve rölelerin atanması
| Sigortalar | Tanım |
|---|---|
| F1 | Ses amplifikatörü |
| F2 | Arka sürücü k10trol modülü |
| F3 | – |
| F4 | – |
| F5 | – |
| F6 | – |
| F7 | – |
| F8 | – |
| F9 | – |
| F10 | – |
| F11 | – |
| F12 | – |
| F13 | |
| F14 | – |
| F15 | _ |
| F 16 | – |
| F17 | – |
| S / B1 | 400W DC-DC transformatör |
| S / B2 | 400W DC-DC transformatör |
| S / B3 | DC / AC invertör modülü |
| S / B4 | – |
| S / B5 | – |
| RLY01 | – |
| RLY02 | – |
| RLY03 | – |
| RLY04 | – |
| RLY05 | – |
| CB1 | – |
