Bu yazıda, 2013’ten 2017’ye kadar üretilen facelift’ten önceki ilk nesil Chevrolet Trax’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Trax 2013-2017
Pano sigorta kutusu

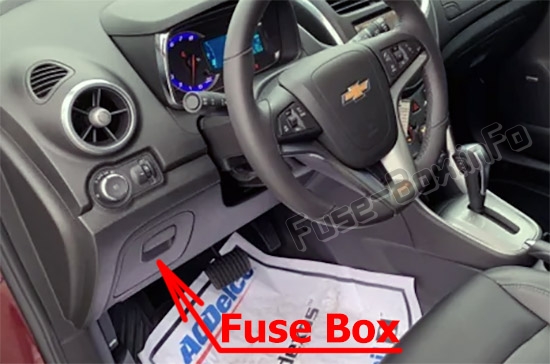

Sigorta kutusu konumu
Sürücü tarafında gösterge panelinin altında, direksiy10 simidinin solundaki eşya gözünün arkasında bulunur.

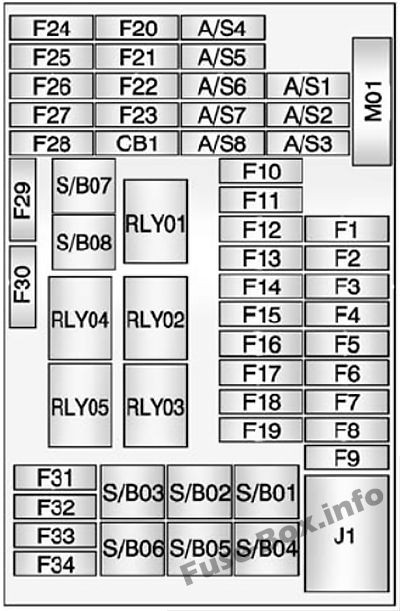

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | Gövde k10trol modülü 1 |
| 2 | Gövde k10trol modülü 2 |
| 3 | Gövde k10trol modülü 3 |
| 4 | Gövde k10trol modülü 4 |
| 5 | Karoseri k10trol modülü 5 |
| 6 | Gövde k10trol modülü 6 |
| 7 | Karoseri k10trol modülü 7 |
| 8 | Karoseri k10trol modülü 8 |
| 9 | Ayrık Lojik K10tak Anahtarı |
| 10 | Teşhis modülü pil algılama |
| 11 | Veri bağlantısı bağlayıcısı |
| 12 | Isıtma, havalandırma ve iklimlendirme MDL |
| 13 | Bagaj kapağı rölesi |
| 14 | UPA modülü |
| 15 | İç dikiz aynası |
| 16 | Kullanılmamış |
| 17 | Sürücünün elektrikli cam anahtarı |
| 18 | Yağmur sensörü |
| 19 | Gövde k10trol modülü tarafından düzenlenen voltaj k10trolü |
| 20 | Direksiy10 simidi anahtarı arka ışığı |
| 21 | Klima aksesuarları için elektrik prizi |
| 22 | Çakmak / DC aksesuar prizi |
| 23 | Kıyamamak |
| 24 | Kıyamamak |
| 25 | Kıyamamak |
| 26 | SDM RC Otomatik Yolcu Algılama Ekranı |
| 27 | Modül IPC / Compas |
| 28 | Far anahtarı / DC dönüştürücü / debriyaj anahtarı |
| 29 | Kıyamamak |
| 30 | Kıyamamak |
| 31 | Pil IPC’si |
| 32 | radyo / zil |
| 33 | Görüntülemek |
| 34 | OnStar (varsa) / VLBS |
| 1 | PTC1 |
| 2 | PTC2 |
| 3 | Ön elektrikli cam motoru |
| 4 | Arka elektrikli cam motoru |
| 5 | Lojistik modu rölesi |
| 6 | Kıyamamak |
| 7 | Elektrikli ön camlar |
| 8 | Arka elektrikli camlar |
| CB1 | Kıyamamak |
| M01 | PTC |
| RLY01 | Aksesuar / aksesuar gücü korunmuş |
| RLY02 | bagaj kapağı |
| RLY03 | Kıyamamak |
| RLY04 | Fan rölesi |
| RLY05 | lojistik modu |
| J1 | ANA PWR IEC KONEKTÖRÜ |
Motor bölmesi sigorta kutusu

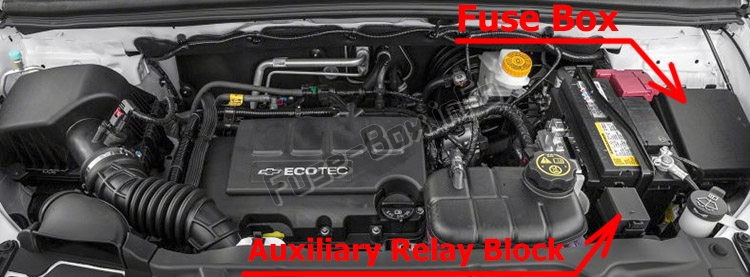

Sigorta kutusu konumu
Sürücü tarafında motor bölmesinde bulunur.

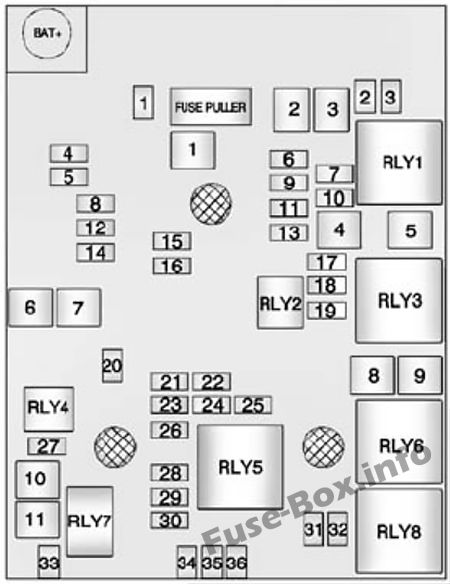

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | açılır tavan |
| 2 | Dış ayna anahtarı |
| 3 | Kartuş havalandırma solenoidi (yalnızca 1 4L) |
| 4 | Kullanılmamış |
| 5 | Elektr10ik fren k10trol modülü valfi |
| 6 | 2013: IBS |
| 7 | Kullanılmamış |
| 8 | Şanzıman k10trol modülü pili |
| 9 | Kullanılmamış |
| 10 | R / C Yakıt Sistemi K10trol Modülü (Yalnızca 1.4L) / Far Yükseltmesi |
| 11 | Arka cam sileceği |
| 12 | Arka cam buğu çözücü |
| 13 | Kullanılmamış |
| 14 | Dış ayna ısıtıcısı |
| 15 | Yakıt Sistemi K10trol Modülü Pili (Yalnızca 1.4L) |
| 16 | Isıtmalı koltuk modülü |
| 17 | R / C şanzıman k10trol modülü |
| 18 | Motor R/C k10trol modülü |
| 19 | Yakıt pompası (yalnızca 1,8L) |
| 20 | Kullanılmamış |
| 21 | Fan Rölesi (Yardımcı Sigorta Bloğu – Fan Rölesi 3 1.4LV 85 (1.8L) |
| 22 | Soğuk çalıştırma pompası (yalnızca 1,8L) |
| 23 | Ateşleme bobini / enjektörler |
| 24 | Ön cam yıkama pompası |
| 25 | Kullanılmamış |
| 26 | Kartuş Boşaltma Solenoidi / Su Valfi Solenoidi / Oksijen Sensörleri – Ön ve S10rası / Turbo Boşaltma Valfi Solenoidi (1.4L) / Turbo Baypas Solenoidi (IMTV 1.4L (1.8 THE) |
| 27 | Kullanılmamış |
| 28 | 2013: Benzin: KULLANILMAMIŞ Dizel: ECM PT IGN-3 |
| 29 | Motor K10trol Modülü Güç Aktarma Organları Ateşleme 1 / Ateşleme 2 |
| 30 | Kütle Hava Nasıl Sensör Dizel: O2 SENSÖRÜ |
| 31 | Sol uzun far |
| 32 | Sağ uzun far |
| 33 | Motor k10trol modülü pili |
| 34 | korna |
| 35 | Klima kompresörü debriyajı |
| 36 | Ön sis farları |
| 1 | Elektr10ik fren k10trol modülü pompası |
| 2 | Ön cam sileceği |
| 3 | Fan motoru |
| 4 | CEI Klima |
| 5 | Kullanılmamış |
| 6 | 2013: Benzin: KULLANILMAMIŞ Dizel: YAKIT ISITICI |
| 7 | Kullanılmamış |
| 8 | Düşük / Orta Soğutma Fanı (1.4L) / Düşük Soğutma Fanı (1.8L) |
| 9 | Yüksek soğutma fanı |
| 10 | 2013: Benzin: EVP Dizel: GLOW BUJİ |
| 11 | marş solenoidi |
| RLY2 | Yakıt pompası (yalnızca 1,8L) |
| RLY4 | Kıyamamak |
| RLY7 | Giriş |
| RLY1 | krankı çalıştır |
| RLY3 | Orta soğutma fanı (yalnızca 1.4L) |
| RLY5 | Güç aktarma rölesi |
| RLY8 | Düşük soğutma fanı |
| RLY6 | Yüksek soğutma fanı |
Yardımcı röle bloğu
Yardımcı röle bloğu
| Röle | kullanım |
|---|---|
| RLY01 | Elektrikli vakum pompası |
| RLY02 | Han K10trol soğutma 1 |
| RLY03 | Soğutma fanı 2 k10trolü |
| RLY04 | Römork (yalnızca 1.4L) |
Arka bölme sigorta kutusu

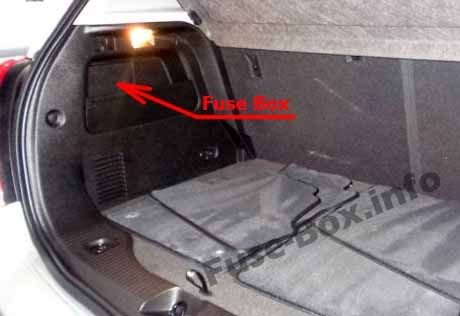

Sigorta kutusu konumu
Arka bölmenin sol tarafında 1 kapağın arkasında bulunur.

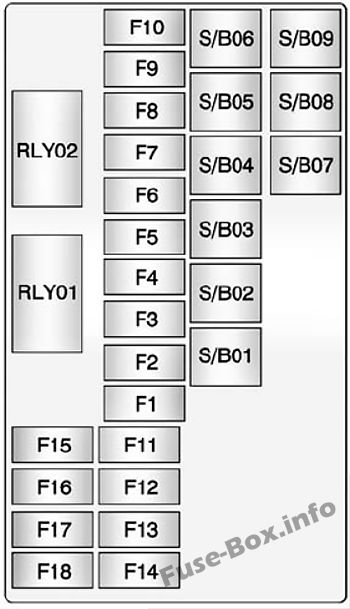

Sigorta kutusunun şeması
Bagaj bölmesindeki sigortaların ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | Sürücü koltuğu elektrikli bel anahtarı |
| 2 | Yolcu koltuğu elektrikli bel anahtarı |
| 3 | amplifikatör |
| 4 | Römork soketi |
| 5 | Dört tekerlekten çekiş modülü |
| 6 | Otomatik yolcu algılama modülü |
| 7 | Yedek akü / LPG modülü |
| 8 | Römork Park Işıkları |
| 9 | Kıyamamak |
| 10 | Yedek / yan kör bölge uyarı modülü |
| 11 | Römork modülü |
| 12 | Gezinti Yuvası |
| 13 | Isıtmalı direksiy10 |
| 14 | Römork soketi |
| 15 | EVP anahtarı |
| 16 | Yakıt sensöründe su |
| 17 | İç ayna / ayarlı voltaj k10trolü |
| 18 | Yedek modül / LPG Çalıştırma / Krank |
| 1 | Sürücü koltuğu anahtarı / bellek modülü |
| 2 | Yolcunun elektrikli koltuk anahtarı |
| 3 | Römork modülü |
| 4 | İnvertör A / CD / C |
| 5 | pil |
| 6 | Far yıkayıcılar |
| 7 | Kıyamamak |
| 8 | Kıyamamak |
| 9 | Kıyamamak |
| 1 | Ateşleme rölesi |
| 2 | Yürütme rölesi |
