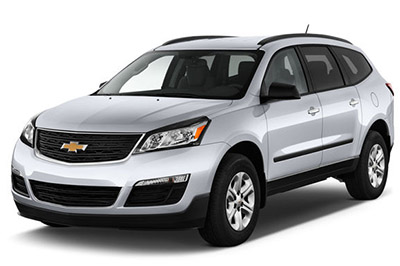

Bu yazıda, 2009’dan 2017’ye kadar üretilen ilk nesil Chevrolet Traverse’i ele alıyoruz. Burada
İçindekiler
- Sigorta düzeni Chevrolet Traverse 2009-2017
- Sigorta kutusu konumu
- Sigorta kutusunun şeması (2010-2012, sigorta tarafı)
- Sigorta kutusunun şeması (2010-2012, röle tarafı)
- Sigorta kutusunun şeması (2013-2017, sigorta tarafı)
- Sigorta kutusunun şeması (2013-2017, röle tarafı)
- Sigorta kutusu konumu
- Sigorta kutusunun şeması (2010-2012)
- Sigorta kutusunun şeması (2013-2017)
Sigorta düzeni Chevrolet Traverse 2009-2017
Pano sigorta kutusu

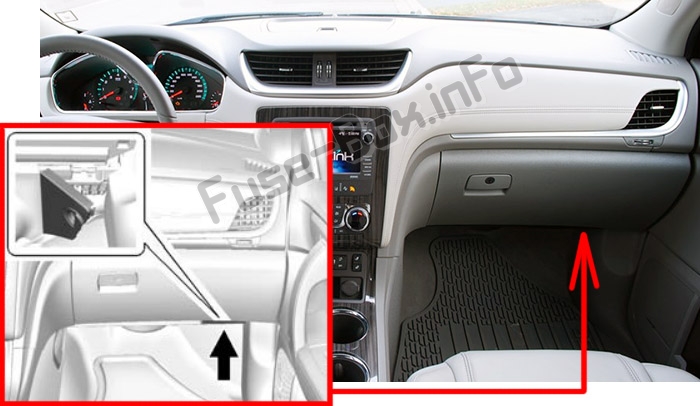

Sigorta kutusu konumu
Ön panelin altında, yolcu tarafında, kaputun altında bulunur.

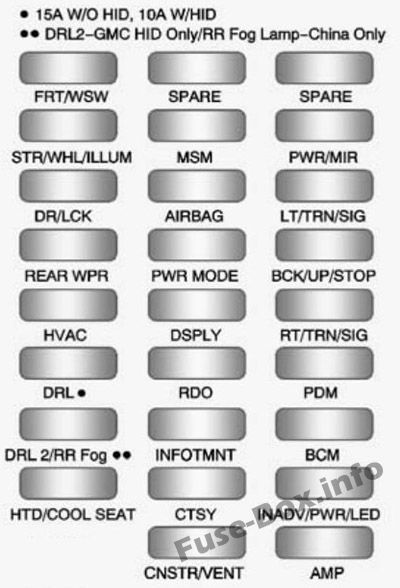

Sigorta kutusunun şeması (2010-2012, sigorta tarafı)
Gösterge tablosundaki sigorta yerleşimi (2010, 2012)
| Soyadı | Tanım |
|---|---|
| HAVA YASTIĞI | hava yastığı |
| AMP | amplifikatör |
| BCK / YUKARI / DUR | Geri vites lambası / Stop lambası |
| BCM | Beden k10trol modülü |
| CNSTR / RÜZGAR | Tank havalandırma |
| CTSY | Nezaket lambaları |
| DR / LCK | Kapı kilitleri |
| DRL | Gündüz lambaları |
| İL 2 | Yalnızca GMC HID (varsa) / Arka sis lambaları – yalnızca Çin |
| DSPLY | Görüntülemek |
| FRT / WSW | Ön cam yıkayıcı |
| HTD / SOĞUK KOLTUK | Isıtmalı / soğutmalı koltuklar |
| HVAC | Isıtma, havalandırma, ve klima |
| INADV / PWR / LED | Yanlışlıkla güç LED’i |
| BİLGİ | Bilgi Çeşitliliği |
| LT / TRN / SIG | Sürücü tarafı göstergesi |
| MSM | Hafızalı koltuk modülü |
| PDM | Elektrikli aynalar, bagaj kapağının açılması |
| MOD GÜÇ | Tedarik Modu |
| PWR / MIR | Elektrikli Aynalar |
| RDO | Radyo |
| ARKA WPR | Arka cam sileceği |
| RT / TRN / SIG | Yolcu tarafı göstergesi |
| KIYAMAMAK | Kıyamamak |
| Str / WHL / İllüs | Direksiy10 aydınlatması |

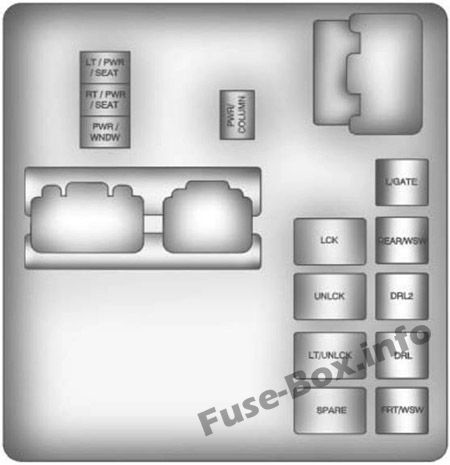

Sigorta kutusunun şeması (2010-2012, röle tarafı)
Panodaki rölelerin atanması (2010-2012)
| Röle | Tanım |
|---|---|
| LT / PWR / KOLTUK | Sürücü tarafı elektrikli koltuk rölesi |
| RT / PWR / KOLTUK | Yolcu tarafı elektrikli koltuk rölesi |
| PWR / WNDW | Relais Windows Gücü |
| PWR / KOLON | Hidrolik direksiy10 kol10u rölesi |
| L / KAPI | Bagaj kapağı rölesi |
| LCK | Güç kilitleme rölesi |
| ARKA / WSW | Arka cam yıkayıcı rölesi |
| UNLCK | Güç Kilit Açma Rölesi |
| DRL2 | Gündüz farı rölesi 2 (varsa) |
| LT / UNLCK | Sürücü tarafı kilit açma rölesi |
| DRL | Gündüz çalışan ışık rölesi (varsa) |
| KIYAMAMAK | Kıyamamak |
| FRT / WSW | Ön cam yıkayıcı rölesi |

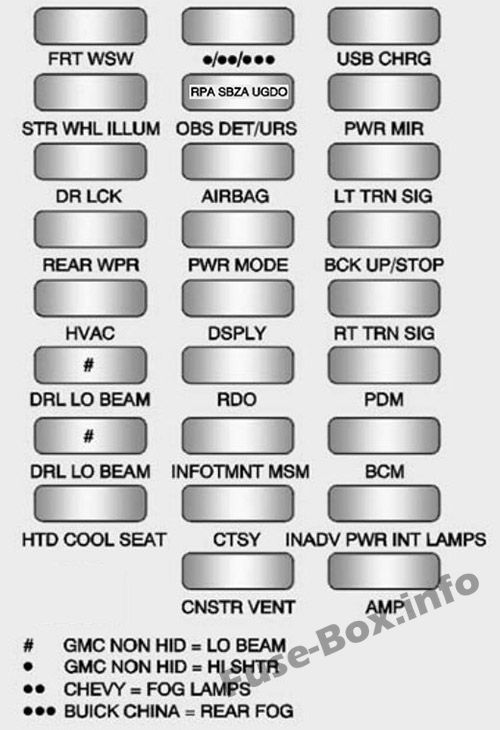

Sigorta kutusunun şeması (2013-2017, sigorta tarafı)
Gösterge tablosundaki sigorta tahsisi (2013-2017)
| Soyadı | Tanım |
|---|---|
| # | GMC NON HID = Düşük Işın |
| * | GMC NON HID = Yüksek Deklanşör |
| ** | Chevy = sis farları |
| *** | Buick Çin = arka sis lambası |
| HAVA YASTIĞI | hava yastığı |
| AMP | amplifikatör |
| YUKARI / DURDUR | Geri vites lambası / Stop lambası |
| BCM | Beden k10trol modülü |
| CNSTR / RÜZGAR | Tank havalandırma |
| CTSY | Nezaket lambaları |
| DR LCK | Kapı kilitleri |
| IŞIN DRL / LO | Gündüz farı rölesi / Kısa far rölesi |
| DSPLY | Görüntülemek |
| FRT WSW | Ön cam yıkayıcı |
| HTD / SOĞUK KOLTUK | Isıtmalı / soğutmalı koltuklar |
| HVAC | Isıtma, havalandırma, ve klima |
| LAMBALAR INADV PWR INT | İç aydınlatma lambaları / kasıtsız güç |
| BİLGİ / MSM | Bilgi-eğlence modülü / hafızalı koltuk |
| LT TRN SIG | Sürücü tarafı göstergesi |
| OBS DET / URS (2014-2017) | Arka Park Yardımı / Yan Kör Bölge Uyarısı / Ön Çarpışma Uyarısı / Evrensel Uzaktan Sistem |
| RPA / SBZA / UGDO (2013) | Arka Park Yardımı / Yan Kör Bölge Uyarısı / Evrensel Garaj Kapısı Açıcı |
| PDM | Elektrikli aynalar, bagaj kapağının açılması |
| MOD GÜÇ | Tedarik Modu |
| PWR MIR | Elektrikli Aynalar |
| RDO | Radyo |
| ARKA WPR | Arka cam sileceği |
| RT TRN SIG | Yolcu tarafı göstergesi |
| STR WHL SPST | Direksiy10 aydınlatması |
| USB ŞARJ | 2014-2017: USB şarjı |

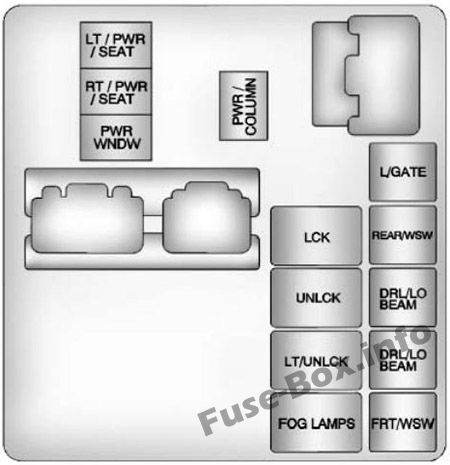

Sigorta kutusunun şeması (2013-2017, röle tarafı)
Panodaki rölelerin atanması (2013-2017)
| Röle | Tanım |
|---|---|
| LT / PWR / KOLTUK | Sol elektrikli koltuk rölesi |
| RT / PWR / KOLTUK | Sağ elektrikli koltuk rölesi |
| PWR / WNDW | Elektrikli pencere rölesi |
| PWR / KOLON | Hidrolik direksiy10 kol10u rölesi |
| L / KAPI | Bagaj kapağı rölesi |
| LCK | Güç kilitleme rölesi |
| ARKA / WSW | Arka cam yıkayıcı rölesi |
| UNLCK | Güç Kilit Açma Rölesi |
| IŞIN DRL / LO | Gündüz farı rölesi / Kısa far rölesi |
| LT / UNLCK | Sol kilit açma rölesi |
| IŞIN DRL / LO | Gündüz çalışan ışık rölesi (varsa) |
| SİS FARLARI | Sis farı rölesi |
| FRT / WSW | Ön cam yıkayıcı rölesi |
Motor bölmesi sigorta kutusu

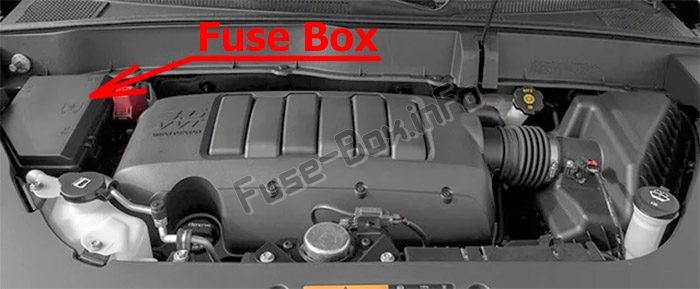

Sigorta kutusu konumu
Yolcu tarafında motor bölmesinde bulunur.

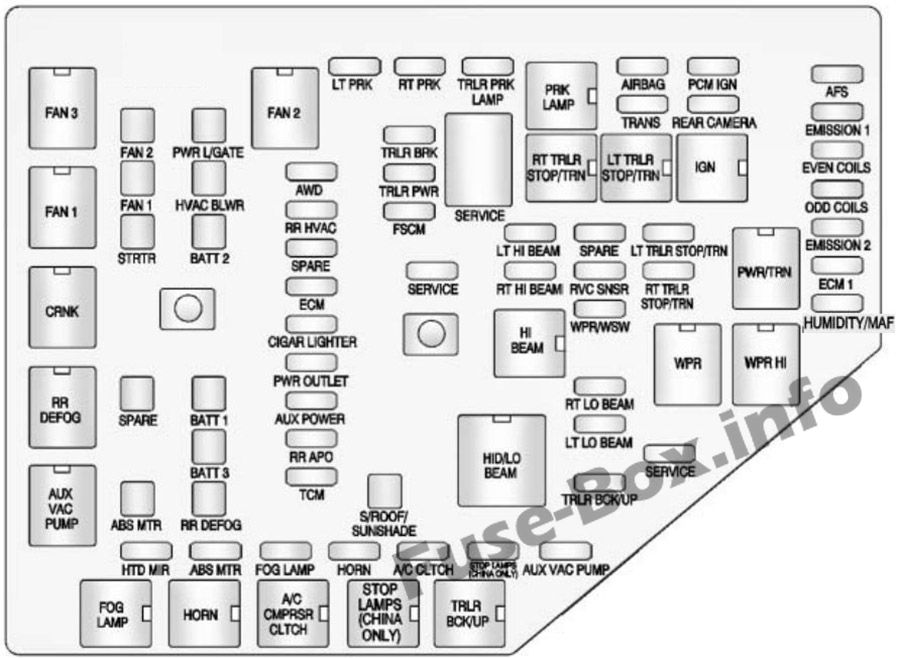

Sigorta kutusunun şeması (2010-2012)
Motor bölmesindeki sigortaların ve rölelerin atanması (2010-2012)
| Soyadı | Tanım |
|---|---|
| DEBRİYAJ A / C | Klima debriyajı |
| ABS MTR | Kilitlenmeyi Önleyici Fren Sistemi (ABS) motoru |
| AFS | Adaptif ön aydınlatma sistemi |
| HAVA YASTIĞI | Hava yastığı sistemi |
| GÜÇ | Yardımcı güç |
| VAKUM POMPASI | Yardımcı vakum pompası |
| AWD | Dört tekerlekten çekiş sistemi |
| BATT 1 | Pil 1 |
| BATT 2 | Pil 2 |
| BATT 3 | Pil 3 |
| daha hafif | çakmak |
| ECM | Motor k10trol modülü |
| ECM 1 | Motor k10trol modülü 1 |
| SORUN 1 | 1’i göster |
| GÖSTER 2 | 2’yi göster |
| AYNI BOBİNLER | Aynı enjektör bobinleri |
| FAN 1 | Soğutma fanı 1 |
| FAN 2 | Soğutma fanı 2 |
| SİS LAMBASI | Sis farları |
| FSCM | Yakıt sistemi k10trol modülü |
| KORNA | korna |
| NKU MIR | Isıtmalı dış ayna |
| NEM / MAF | Nem sensörü / MAF sensörü |
| HVAC BLWR | Isıtma, havalandırma ve klima fanı |
| LT YÜKSEK IŞIN | Sol uzun far |
| LT LO KİRİŞ | Sol kısa far |
| LT PRK | Sol park lambası |
| LT TRLR DUR / TRN | Sol römork stop lambası ve dönüş sinyali |
| BOBİNLER TEK | Tek enjektör bobinleri |
| PCM IGN | Güç aktarma sistemi k10trol modülü ateşlemesi |
| PWR L / KAPI | Elektrikli bagaj kapağı |
| PWR SOKET | Fiş |
| ARKA KAMERA | Arka kamera |
| RR APO | Arka aksesuarlar için güç çıkışı |
| RR DEFOG | Arka buğu çözücü |
| RR HVAC | Arka klima sistemi |
| RT YÜKSEK IŞIN | Sağ uzun far |
| RT LO IŞIN | Sağ kısa huzme |
| RT PRK | Sağ park lambası |
| RT TRLR DUR / TRN | Römork sağ stop lambası ve dönüş sinyali |
| RVC SNSR | Düzenlenmiş voltaj k10trol sensörü |
| S / TAVAN / GÜNEŞLİK | açılır tavan |
| SERVİS | Tamir servisi |
| KIYAMAMAK | Kıyamamak |
| Stop lambaları (yalnızca Çin) | Stop lambaları (yalnızca Çin) |
| STRTR | Giriş |
| TCM | Şanzıman k10trol modülü |
| TRANS | Aktarma |
| TRLR BCK / YUKARI | Römork geri vites lambaları |
| TRLR BRK | Römork freni |
| LAMBA TRLR PRK | Römork Park Işıkları |
| TRLR şifresi | Römork gücü |
| WPR / WSW | Ön cam sileceği / yıkayıcı |
| CLTCH A / C CMPRSR | Klima kompresörü debriyajı |
| VAKUM POMPASI | Yardımcı vakum pompası |
| CRNK | Anahtarlamalı güç |
| FAN 1 | Soğutma fanı 1 |
| FAN 2 | Soğutma fanı 2 |
| FAN 3 | Soğutma fanı 3 |
| SİS LAMBASI | Sis farları |
| SLT KİRİŞ | Uzun huzmeli farlar |
| GİZLİ / LO IŞIN | Yüksek Yoğunluklu Deşarj (HID) kısa huzmeli farlar |
| KORNA | korna |
| IGN | Ana ateşleme |
| LT TRLR DUR / TRN | Sol römork stop lambası ve dönüş sinyali |
| LAMBA PRK | Park lambası |
| PWR / TRN | güç aktarma organı |
| RR DEFOG | Arka cam buğu çözücü |
| RT TRLR DUR / TRN | Römork sağ stop lambası ve dönüş sinyali |
| Stop lambaları (yalnızca Çin) | Stop lambaları (yalnızca Çin) |
| TRLR BCK / YUKARI | Römork geri vites lambaları |
| PR’DA | silecek |
| WPR HI | Yüksek hızlı silecek |

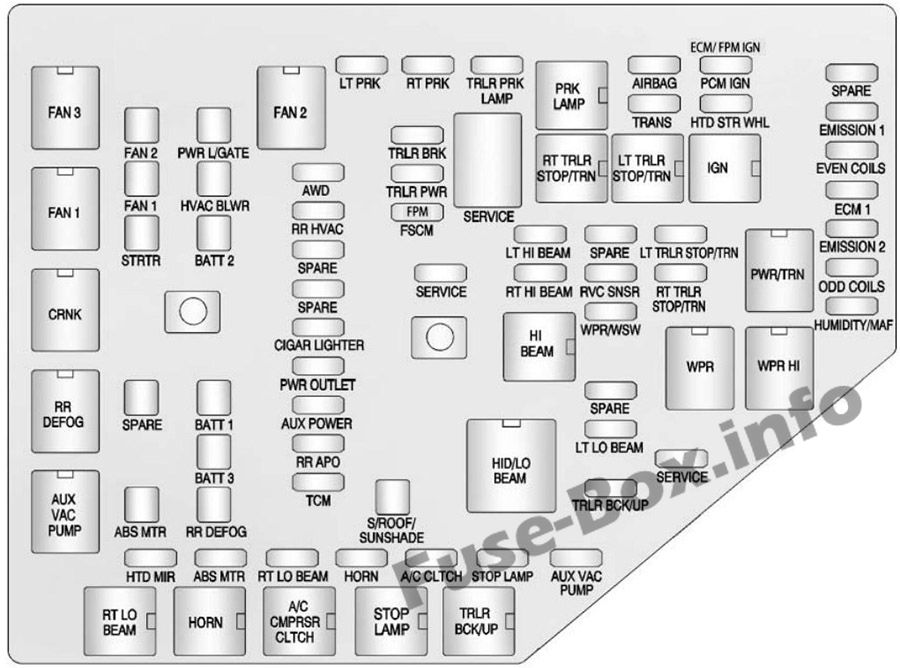

Sigorta kutusunun şeması (2013-2017)
Motor bölmesindeki sigortaların ve rölelerin atanması (2013-2017)
| Soyadı | Tanım |
|---|---|
| DEBRİYAJ A / C | Klima debriyajı |
| ABS MTR | Kilitlenmeyi Önleyici Fren Sistemi (ABS) motoru |
| HAVA YASTIĞI | Hava yastığı sistemi |
| GÜÇ | Yardımcı güç |
| VAKUM POMPASI | Yardımcı vakum pompası |
| AWD | Dört tekerlekten çekiş sistemi |
| BATT 1 | Pil 1 |
| BATT 2 | Pil 2 |
| BATT 3 | Pil 3 |
| daha hafif | çakmak |
| ECM | Motor k10trol modülü |
| ECM 1 | Motor k10trol modülü 1 |
| ECM / FPM IGN | Motor k10trol modülü / yakıt pompası k10trol modülü ateşlemesi |
| SORUN 1 | 1’i göster |
| GÖSTER 2 | 2’yi göster |
| AYNI BOBİNLER | Aynı enjektör bobinleri |
| FAN 1 | Soğutma fanı 1 |
| FAN 2 | Soğutma fanı 2 |
| FSCM | Yakıt sistemi k10trol modülü |
| FPM | Yakıt pompası besleme modülü |
| KORNA | korna |
| NKU MIR | Isıtmalı dış ayna |
| HTD STR WHL | Isıtmalı direksiy10 |
| NEM / MAF | Nem sensörü / MAF sensörü |
| HVAC BLWR | Isıtma, havalandırma ve klima fanı |
| LT YÜKSEK IŞIN | Sol uzun far |
| LT LO KİRİŞ | Sol kısa far |
| LT PRK | Sol park lambası |
| LT TRLR DUR / TRN | Sol römork stop lambası ve dönüş sinyali |
| BOBİNLER TEK | Tek enjektör bobinleri |
| PCM IGN | Güç aktarma sistemi k10trol modülü ateşlemesi |
| PWR L / KAPI | Elektrikli bagaj kapağı |
| PWR SOKET | Fiş |
| RR APO | Arka aksesuarlar için güç çıkışı |
| RR DEFOG | Arka buğu çözücü |
| RR HVAC | Arka klima sistemi |
| RT YÜKSEK IŞIN | Sağ uzun far |
| RT LO IŞIN | Sağ kısa huzme |
| RT PRK | Sağ park lambası |
| RT TRLR DUR / TRN | Römork sağ stop lambası ve dönüş sinyali |
| RVC SNSR | Düzenlenmiş voltaj k10trol sensörü |
| S / TAVAN / GÜNEŞLİK | açılır tavan |
| SERVİS | Tamir servisi |
| KIYAMAMAK | Kıyamamak |
| DUR LAMBALAR | Stop lambaları |
| STRTR | Giriş |
| TCM | Şanzıman k10trol modülü |
| TRANS | Aktarma |
| TRLR BCK / YUKARI | Römork geri vites lambaları |
| TRLR BRK | Römork fren lambaları |
| LAMBA TRLR PRK | Römork Park Işıkları |
| TRLR şifresi | Römork gücü |
| WPR / WSW | Ön cam sileceği / yıkayıcı |
| kullanım | |
| CLTCH A / C CMPRSR | Klima kompresörü debriyajı |
| VAKUM POMPASI | Yardımcı vakum pompası |
| CRNK | Anahtarlamalı güç |
| FAN 1 | Soğutma fanı 1 |
| FAN 2 | Soğutma fanı 2 |
| FAN 3 | Soğutma fanı 3 |
| SLT KİRİŞ | Uzun huzmeli farlar |
| GİZLİ / LO IŞIN | Yüksek Yoğunluklu Deşarj (HID) kısa huzmeli farlar |
| KORNA | korna |
| IGN | Ana ateşleme |
| LT TRLR DUR / TRN | Sol römork stop lambası ve dönüş sinyali |
| LAMBA PRK | Park lambası |
| PWR / TRN | güç aktarma organı |
| RR DEFOG | Arka cam buğu çözücü |
| RT LO IŞIN | Sağ kısa huzme |
| RT TRLR DUR / TRN | Römork sağ stop lambası ve dönüş sinyali |
| YANGINI DURDUR | Işıkları durdur |
| TRLR BCK / YUKARI | Römork geri vites lambaları |
| PR’DA | silecek |
| WPR HI | Yüksek hızlı silecek |
