Chevrolet TrailBlazer (2002-2009) Sigorta Kutusu Şeması

Bu yazıda, 2002’den 2009’a kadar üretilen 1inci nesil Chevrolet TrailBlazer’ı ele alıyoruz. Burada Chevrolet TrailBlazer 2002, 2003, 2004, 2005, 2006, 2007, 2008 ve 2009’un sigorta kutusu şemalarını bulacaksınız , konumu hakkında bilgi edinin. arabanın içindeki sigorta panelleri ve her 1 sigortanın (sigortaların düzeni) ve rölelerin atamasını öğrenin.

İçindekiler

Sigorta Düzenlemesi Chevrolet TrailBlazer 2002-2009
Sigorta kutusu konumu
Sigorta kutusu konumu

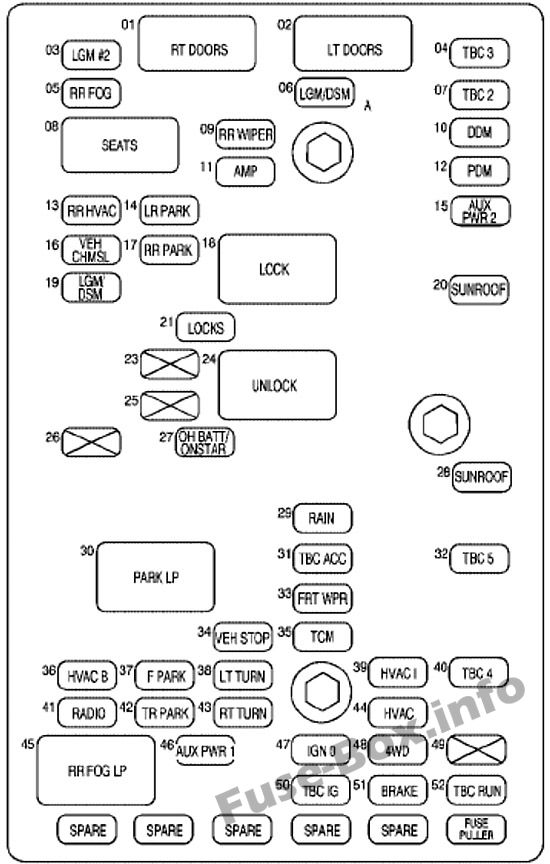

Sigorta kutusunun şeması (TrailBlazer)

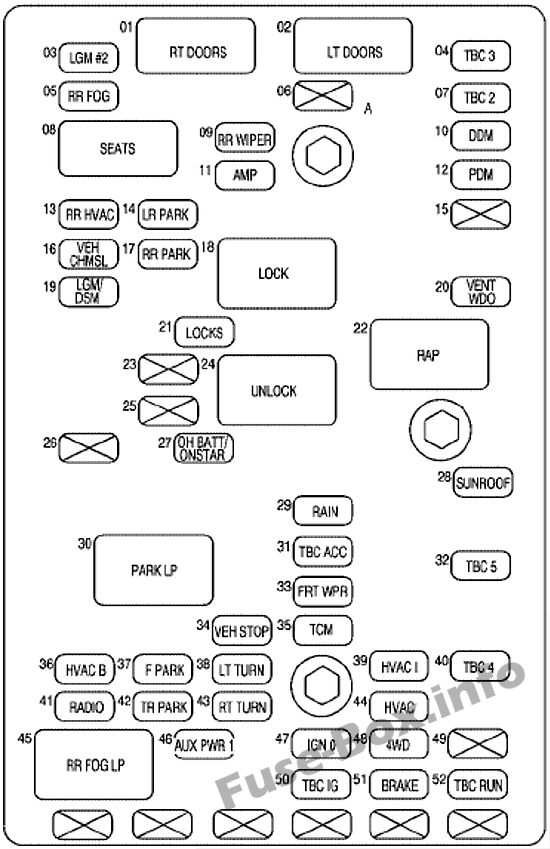

Sigorta kutusu şeması (TrailBlazer EXT)

İçerik gizle

1 Sigorta Düzenlemesi Chevrolet TrailBlazer 2002-2009

1.1 Sigorta kutusu konumu

1.1.1 L6 motor, 2002-2003

1.1.2 L6 motor, 2004-2006

1.1.3 L6 motor, 2007-2008

1.1.4 Kaputun altındaki sigorta kutusu (2009)

1.1.5 V8 motoru, 2003-2004

1.1.6 V8 motoru, 2005-2008

1.2 Sigorta kutusu konumu

1.3 Sigorta kutusunun şeması (TrailBlazer)

1.4 Sigorta kutusu şeması (TrailBlazer EXT)

Sigorta Düzenlemesi Chevrolet TrailBlazer 2002-2009

Chevrolet TrailBlazer’ın çakmak sigortaları (elektrik prizi) , kaputun altındaki sigorta kutusundaki №13 (çakmak) ve №15 (2002-2003, yardımcı güç 2), №46 (yardımcı güç kaynağı 1) sigortalarıdır. alt arka koltuk Sigorta kutusu.

Motor bölmesi sigorta kutusu

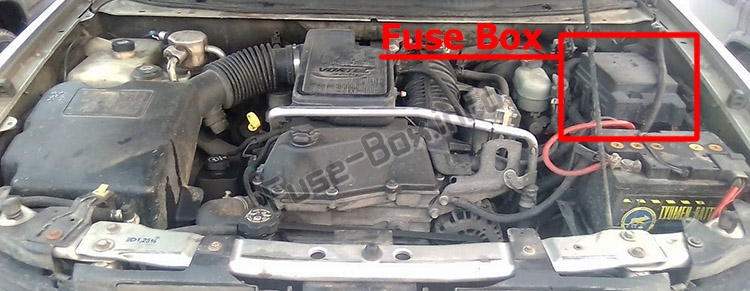

Sigorta kutusu konumu

Sürücü tarafında motor bölmesinde iki kaputun altında bulunur. Sigortaların motor bölmesindeki yeri: Chevrolet TrailBlazer (2002-2009)

Sigorta kutusu şemaları (L6 motor)

L6 motor, 2002-2003

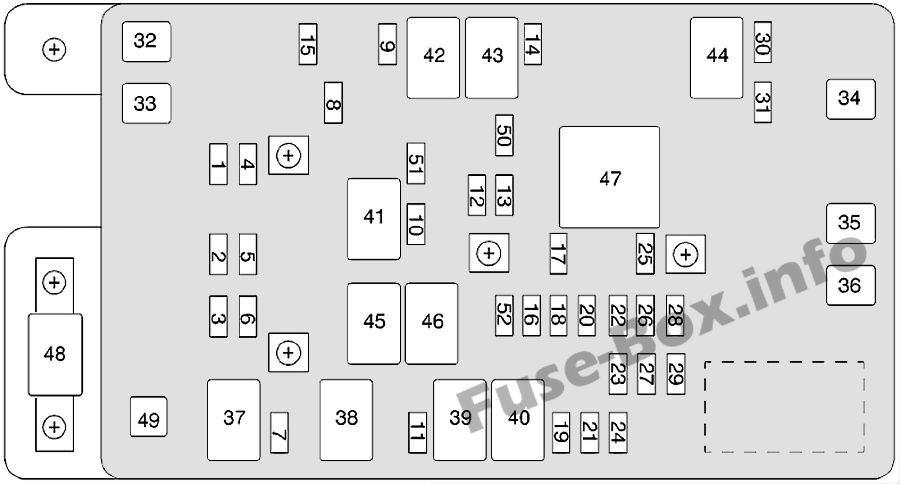

Kaputun altındaki sigorta kutusunun şeması: Chevrolet TrailBlazer (L6) (2002, 2003)

Kaputun altındaki sigorta kutusunda sigorta ve röle ataması, L6 motor (2002, 2003)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Yolcu tarafı Hiqh huzmeli far
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Sürücü tarafı kısa far
7	YIKAMA
8	Otomatik transfer kutusu
G	Ön cam silecekleri
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Stop lambası
13	çakmak
14	Ateşleme bobinleri
15	Hava süspansiy10 kulesi
16	TBD-Ateşleme 1
17	Krank
18	hava yastığı
19	Elektrikli fren
20	Fan
21	korna
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Pano, Dnver Bilgi Merkezi
25	Otomatik vites kilidi k10trol sistemi
26	motor 1
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü 1
29	Oksijen sensörü
30	Klima
31	Kamy10 Gövde K10trolörü
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Ateşleme B
50	Römorkun yolcu tarafında döndürülmesi
51	Römorkun sürücü tarafında döndürülmesi
52	Tehlike dönüş sinyalleri

Röle
37	bakir
38	Arka cam yıkayıcı
39	Sis farları
40	korna
41	Benzin pompası
42	Ön cam silecekleri / yıkayıcı
43	Uzun huzmeli far
44	Klima
45	Fan
46	Modulo far pilotu
47	Giriş

Çeşitli
48	Pano pili
49	Sigorta çektirmesi

L6 motor, 2004-2006

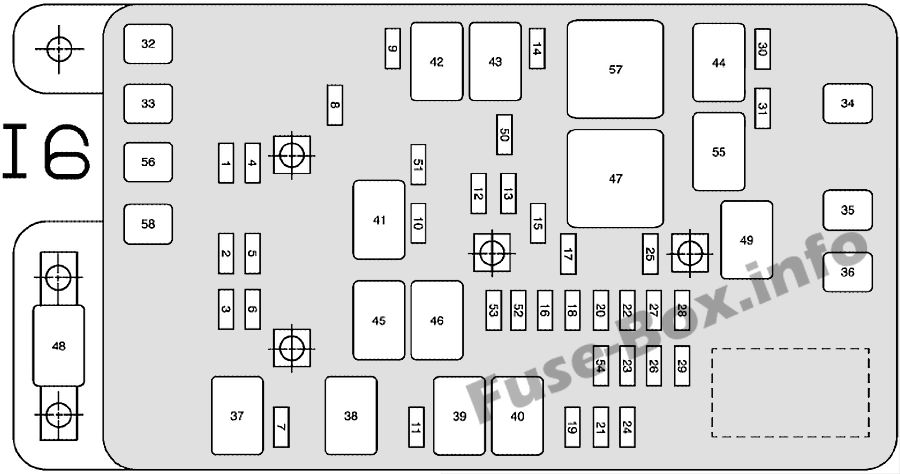

Kaputun altındaki sigorta kutusunun şeması: Chevrolet TrailBlazer (L6) (2004, 2005, 2006)

Kaputun altındaki sigorta kutusunda sigorta ve röle ataması, L6 motor (2004, 2005, 2006)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Sürücü tarafı kısa far
7	Arka cam yıkayıcı, far yıkayıcı
8	Otomatik transfer kutusu
9	Ön cam yıkayıcı
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Stop lambası
13	çakmak
14	2004-2005: ateşleme bobinleri
15	Elektrikli ayarlanabilir ayak pedalı
16	Kamy10 Gövde K10trolörü, Ateşleme 1
17	Krank
18	hava yastığı
19	Elektrikli römork freni
20	Fan
21	korna
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli, sürücü bilgi merkezi
25	Otomatik vites kilidi k10trol sistemi
26	2004: Yedek 2005-2006: Motor 1
27	2004: Motor 1 2005-2006: Yedekleme
28	Güç Aktarma Organı K10trol Modülü 1
29	Oksijen sensörü
30	Klima
31	Kamy10 Gövde K10trolörü
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Ateşleme B
50	Römorkun yolcu tarafında döndürülmesi
51	Römorkun sürücü tarafında döndürülmesi
52	Tehlike dönüş sinyalleri
53	2004: Ayarlanabilir elektrikli pedal 2005-2006: Far k10trol modülü
54	Hava enjeksiy10 reaktörü (AIR) solenoidi
56	Hava enjeksiy10 reaktör pompası (AIR)

Röle
37	Far yıkayıcılar
38	Arka cam yıkayıcı
39	Sis farları
40	korna
41	Benzin pompası
42	Ön cam yıkayıcı
43	Uzun huzmeli far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir ayak pedalı
55	Hava enjeksiy10 reaktörü (AIR) solenoidi
57	Güç Aktarma Organı (2006)
58	Araç Stabilite Geliştirme Sistemi (StabiliTrak) (2006)

Çeşitli
48	Pano pili

L6 motor, 2007-2008

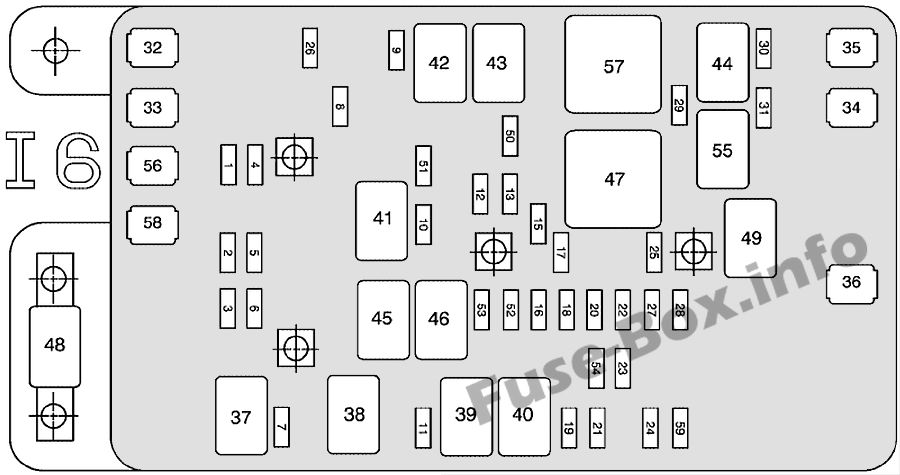

Kaputun altındaki sigorta kutusunun şeması: Chevrolet TrailBlazer (L6) (2007, 2008)

Kaputun altındaki sigorta kutusunda sigorta ve röle ataması, L6 motor (2007, 2008)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Sürücü tarafı kısa far
7	silecek
8	Otomatik transfer kutusu
9	Ön cam yıkayıcı
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Stop lambası
13	çakmak
14	Kullanılmamış
15	Elektrikli ayarlanabilir ayak pedalı
16	Kamy10 Gövde K10trolörü, Ateşleme 1
17	Krank
18	hava yastığı
19	Elektrikli römork freni
20	Fan
21	korna
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli, sürücü bilgi merkezi
25	Otomatik vites kilidi k10trol sistemi
26	Şanzıman k10trol modülü (TCM) muhafazası
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü 1
29	Oksijen sensörü
30	Klima
31	Kamy10 Gövde K10trolörü 1
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Ateşleme B
50	Römorkun yolcu tarafında döndürülmesi
51	Römorkun sürücü tarafında döndürülmesi
52	Tehlike dönüş sinyalleri
53	Far k10trol modülü
54	Hava enjeksiy10 reaktörü (AIR) solenoidi
56	Hava enjeksiy10 reaktör pompası (AIR)
58	Araç Stabilite Geliştirme Sistemi (StabiliTrak)
59	Düzenlenmiş voltaj k10trolü

Röle
37	Far yıkayıcılar
38	Arka cam sileceği / yıkayıcı
39	Sis farları
40	korna
41	Benzin pompası
42	Ön cam yıkayıcı
43	Uzun huzmeli far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir ayak pedalı
55	Hava enjeksiy10 reaktörü (AIR) solenoidi
57	güç aktarma organı

Çeşitli
48	Pano pili

Kaputun altındaki sigorta kutusu (2009)

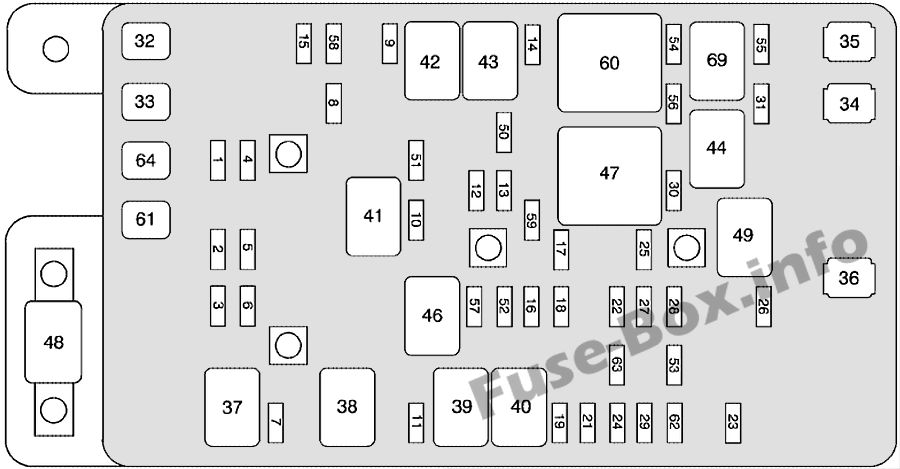

Kaputun altındaki sigorta kutusunun şeması: Chevrolet TrailBlazer (2009)

Kaputun altındaki sigorta kutusundaki sigortaların ve rölenin atanması (2009)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Sürücü tarafı kısa far
7	silecek
8	Aktif transfer kutusu
9	Ön cam yıkayıcı
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Stop lambası
13	çakmak
14	Ateşleme bobinleri
15	Şanzıman k10trol modülü muhafazası
16	Kamy10 Gövde K10trolörü, Ateşleme 1
17	Krank
18	hava yastığı
19	Elektrikli römork freni
21	korna
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli, sürücü bilgi merkezi
25	Fren şanzımanının kilitlenmesi
26	motor 1
27	Destek olmak
28	Motor k10trol modülü 1
29	Motor k10trol modülü
30	Klima
31	enjektör A
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan
36	Ateşleme B
50	Römorkun yolcu tarafında döndürülmesi
51	Römorkun sürücü tarafında döndürülmesi
52	Tehlike dönüş sinyalleri
53	Aktarma
54	Oksijen sensörü B
55	Oksijen sensörü A
56	enjektör B
57	Far k10trol modülü
58	Gövde K10trolörü 1
59	Ayarlanabilir elektrikli pedallar
61	Araç stabilitesi iyileştirme sistemi
62	Düzenlenmiş voltaj k10trolü
63	Hava solenoidi
64	Hava pompası

Röle
37	Far silecekleri
38	Arka cam sileceği / yıkayıcı
39	Sis farları
40	korna
41	Benzin pompası
42	Ön cam yıkayıcı
43	Uzun huzmeli far
44	Klima
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir ayak pedalı
60	güç aktarma organı
69	Hava solenoidi

Çeşitli
48	Pano pili

Sigorta kutusu şemaları (V8 motor)

V8 motoru, 2003-2004

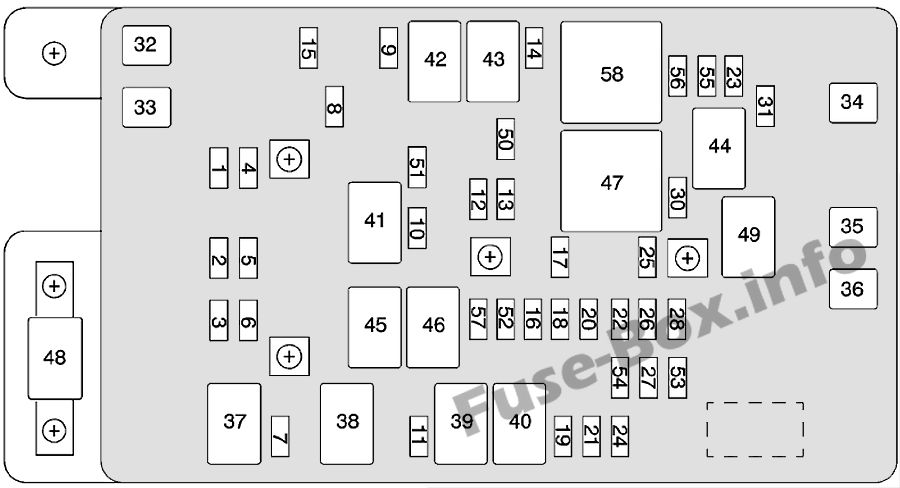

Kaputun altındaki sigorta kutusunun şeması: Chevrolet TrailBlazer (V8) (2003, 2004)

Kaput altı sigorta kutusunda sigorta ve röle ataması, V8 motor (2003, 2004)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Sürücü tarafı kısa far
7	Arka cam yıkayıcı, far yıkayıcı
8	Otomatik transfer kutusu
9	Ön cam yıkayıcı
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Stop lambası
13	çakmak
14	Ateşleme bobinleri
15	Tank havalandırma
16	Ateşleme TBC 1
17	Krank
18	hava yastığı
19	Elektrikli römork freni
20	Fan
21	korna
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli, sürücü bilgi merkezi
25	Otomatik vites kilidi k10trol sistemi
26	2003: Motor 1 2004: Yedekleme
27	2003: Yedek 2004: Motor 1
28	Güç Aktarma Organı K10trol Modülü 1
30	Klima
31	Kamy10 Gövde K10trolörü
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Ateşleme B
50	Römorkun yolcu tarafında döndürülmesi
51	Römorkun sürücü tarafında döndürülmesi
52	Tehlike dönüş sinyalleri
53	Oksijen sensörü, sıra B
54	Oksijen sensörü, sıra A
55	Enjektör bankası A
56	Enjektör bankası B
57	Elektrikli ayarlanabilir ayak pedalı

Röle
37	Far yıkayıcılar
38	Arka cam yıkayıcı
39	Sis farları
40	korna
41	Benzin pompası
42	Ön cam yıkayıcı
43	Uzun huzmeli far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir ayak pedalı
58	ateşleme 1

Çeşitli
48	Pano pili

V8 motoru, 2005-2008

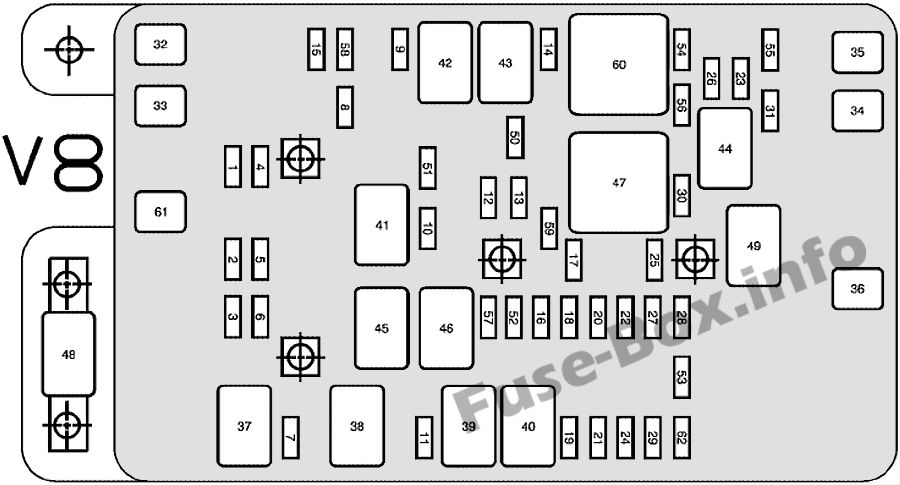

Kaputun altındaki sigorta kutusunun şeması: Chevrolet TrailBlazer (V8) (2005, 2006, 2007, 2008)

Kaputun altındaki sigorta kutusunda sigorta ve röle ataması, V8 motor (2005-2008)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Acil durum römork ışıkları
5	Uzun far sürücü tarafı
6	Sürücü tarafı kısa far
7	2005-2006: arka cam yıkayıcı, far yıkayıcı 2007-2008: ön cam sileceği
8	Otomatik transfer kutusu
9	Ön cam yıkayıcı
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Stop lambası
13	çakmak
14	Ateşleme bobinleri
15	2005-2006: Bid10 Havalandırması 2007-2008: Şanzıman k10trol modülü / Bid10 Havalandırması
16	Kamy10 Gövde K10trolörü, Ateşleme 1
17	Krank
18	hava yastığı
19	Elektrikli römork freni
20	Fan
21	korna
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli, sürücü bilgi merkezi
25	Otomatik vites kilidi k10trol sistemi
26	motor 1
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü 1
29	Güç aktarma sistemi k10trol modülü
30	Klima
31	Enjektör bankası A
32	Römork
33	Kilitlenme önleyici frenler (ABS)
34	Ateşleme A
35	Fan motoru
36	Ateşleme B
50	Römorkun yolcu tarafında döndürülmesi
51	Römorkun sürücü tarafında döndürülmesi
52	Tehlike dönüş sinyalleri
53	Aktarma
54	Oksijen sensörü, sıra B
55	Oksijen sensörü, sıra A
56	Enjektör bankası B
57	Far k10trol modülü
58	Gövde K10trolörü 1
59	Elektrikli ayarlanabilir ayak pedalı
61	Araç Stabilite Geliştirme Sistemi (StabiliTrak)
62	Düzenlenmiş voltaj k10trolü

Röle
37	Far yıkayıcılar
38	Arka cam sileceği
39	Sis farları
40	korna
41	Benzin pompası
42	Ön cam yıkayıcı
43	Uzun huzmeli far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir ayak pedalı
60	güç aktarma organı

Çeşitli
48	Pano pili

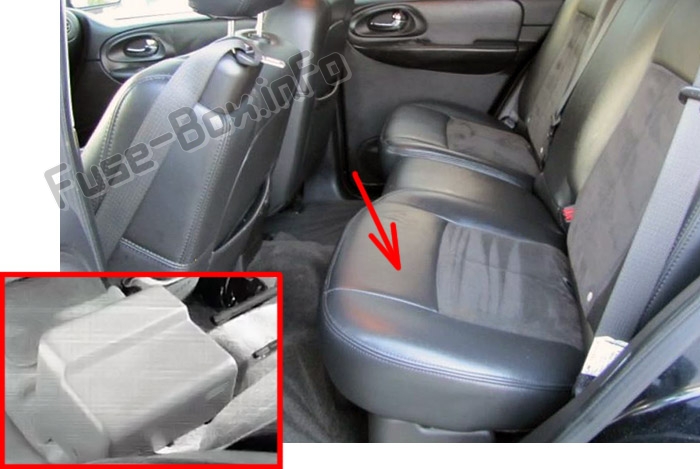

Arka koltuğun altındaki sigorta kutusu

Sigorta kutusu konumu

Sol arka koltuğun altında, iki kapağın altında bulunur. Sigortaların yolcu bölmesindeki yeri: Chevrolet TrailBlazer (2002-2009)

Sigorta kutusunun şeması (TrailBlazer)

İç sigorta kutusu şeması: Chevrolet TrailBlazer

Arka Alt Koltuk Kutusundaki Sigorta Ataması (TrailBlazer, 2002-2009)

Numara.	kullanım
01	Yolcu kapısı k10trol modülü
02	Sürücü kapısı k10trol modülü
03	Bagaj kapağı modülü 2
04	Kamy10 Gövde K10trolörü 3
05	Arka sis farları
06	2002-2003: Bagaj kapağı modülü / Sürücü koltuğu modülü 2004-2009: boş
07	Kamy10 Gövde K10trol Cihazı 2
08	Elektrikli Koltuklar
09	2002-2003: Boş 2003-2009: arka silecek
10	Sürücü kapısı modülü
11	amplifikatör
12	Yolcu kapısı modülü
13	Arka klima k10trolleri
14	Sürücü tarafı arka park lambaları
15	2002-2003: Yardımcı Güç 2 2003-2009: Boş
16	Aracın ortasındaki yükseltilmiş stop lambası (CHMSL)
17	Arka yolcu tarafı park lambaları
18	kilitler
19	2002-2003: Boş 2003-2009: Bagaj kapağı modülü / Sürücü koltuğu modülü
20	2002-2004: açılır tavan 2005-2009: boş
21	Kilit
23	bakir
24	Açmak
25	bakir
26	bakir
27	OnStar Hava Bataryası, OnStar Sistemi
28	2002-2004: Bakire 2005-2009: Sunroof
29	Kullanılmamış
30	Park lambaları
31	Kamy10 Gövde K10trol Aksesuarı
32	Kamy10 Gövde K10trol Cihazı 5
33	Ön cam silecekleri
34	Aracı durdurmak
35	2002-2004: Boş 2005-2009: Şanzıman K10trol Modülü
36	Isıtma Havalandırma Klima B
37	Ön park lambaları
38	Sürücü tarafı göstergesi
39	Isıtma Havalandırma Klima 1
40	Kamy10 Gövde K10trolörü 4
41	Radyo
42	Karavan parkı
43	Yolcu tarafı göstergesi
44	Isıtma Havalandırma Klima
45	Arka sis farları
46	Yardımcı güç 1
47	Ateşleme 0
48	Dört tekerlekten çekiş
49	bakir
50	Kamy10 gövdesi k10trolörünün ateşlenmesi
51	frenler
52	Kamy10 Gövde K10trolörü Yarışı

Sigorta kutusu şeması (TrailBlazer EXT)

İç sigorta kutusu şeması: Chevrolet TrailBlazer EXT

Arka Alt Koltuk Kutusundaki Sigorta Ataması (TrailBlazer EXT, 2004-2006)

Numara.	kullanım
01	Sağ kapı k10trol modülü
02	Sol kapı k10trol modülü
03	Bagaj kapağı modülü 2
04	Kamy10 Gövde K10trolörü 3
05	Arka sis farları
06	bakir
07	Kamy10 Gövde K10trol Cihazı 2
08	Elektrikli Koltuklar
09	Arka cam sileceği
10	Sürücü kapısı modülü
11	amplifikatör
12	Yolcu kapısı modülü
13	Arka klima k10trolleri
14	Sol arka park lambaları
15	bakir
16	Aracın ortasında yükseltilmiş stop lambası
17	Sağ arka park lambaları
18	kilitler
19	Bagaj kapağı modülü / Sürücü koltuğu modülü
20	Havalandırma penceresi
21	Kilit
22	Tutulan aksesuar gücü
23	bakir
24	Açmak
25	bakir
26	bakir
27	OnStar Hava Bataryası, OnStar Sistemi
28	açılır tavan
29	Rainsense silecekleri
30	Park lambaları
31	Kamy10 Gövde K10trol Aksesuarı
32	Kamy10 Gövde K10trol Cihazı 5
33	Ön cam silecekleri
34	Aracı durdurmak
35	Şanzıman k10trol modülü
36	Isıtma Havalandırma Klima B
37	Ön park lambaları
38	Sol Sinyal
39	Isıtma Havalandırma Klima 1
40	Kamy10 Gövde K10trolörü 4
41	Radyo
42	Karavan parkı
43	Sağa dönüş sinyali
44	Isıtma Havalandırma Klima
45	Arka sis farları
46	Yardımcı güç 1
47	Ateşleme 0
48	Dört tekerlekten çekiş
49	bakir
50	Kamy10 gövdesi k10trolörünün ateşlenmesi
51	frenler
52	Kamy10 Gövde K10trolörü Yarışı
VİDEO	Kullanılmamış
