Bu yazıda, 1999’dan 2004’e kadar üretilen ikinci nesil Chevrolet Tracker’ı (Suzuki Vitara) ele alıyoruz. Burada
Sigorta Düzenlemesi Chevrolet Tracker 1999-2004
Sigorta kutusu konumu

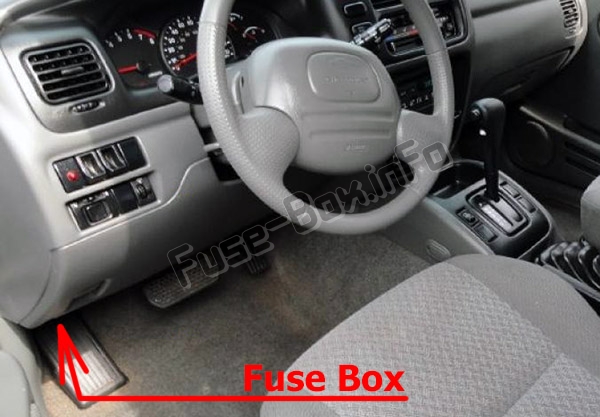

Gösterge panelinin sol tarafının altında bulunur.

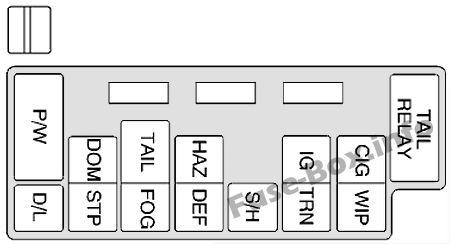

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Soyadı | kullanım |
|---|---|
| P / B | Elektrikli camlar |
| DOM | 1999-2001: Kubbe Işığı 2002-2004: Kubbe Işığı, Radyo Belleği |
| SIRA | Plaka aydınlatması, işaret / dış hat işaret lambaları, gösterge paneli aydınlatması, uyarı sesi |
| YAPMAK | 1999-2001: Tehlike ışıkları 2002-2004: Tehlike ışıkları, göstergeler |
| IG | Oksijen sensörlü ısıtıcı, hız sabitleyici, ateşleme bobini, hız göstergesi, G-sensörü |
| SİGARA | Puro / çakmak, radyo, elektrikli ayna |
| G / G | Kapı kilitleri |
| lütfen | Fren lambası, korna, yüksek merkez stop lambası, hız sabitleyici |
| SİS | Kullanılmamış |
| DEF | 1999-2001: arka cam buğu çözücü, DRL 2002-2004: arka cam buğu çözücü, DRL, kendiliğinden ısıtmalı, klima |
| NS | Kullanılmamış |
| KKTC | 1999-2001: göstergeler, geri vites lambaları 2002-2004: göstergeler, geri vites lambaları, dörtlü flaşör |
| Devam Eden Çalışma | Ön cam sileceği / yıkayıcı, arka cam sileceği / yıkayıcı |
| * Hava yastıkları ve ısıtma / klima sistemi sigortaları, ön panel sigorta bloğunun yanında bulunur. |
Sigorta kutusu konumu

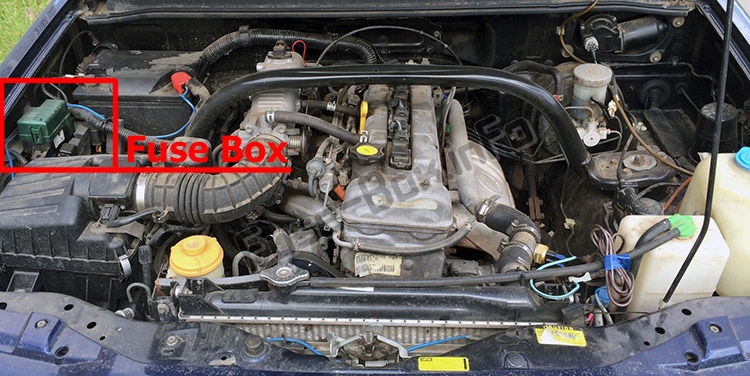

Yolcu tarafında motor bölmesinde bulunur (röleler sigorta kutusunun yanındadır).

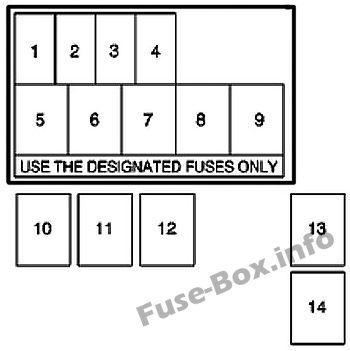

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | Aksesuarlar için elektrik prizi |
| 2 | Elektr10ik yakıt enjeksiy10 sistemi |
| 3 | Sağ far |
| 4 | Sol far, uzun far göstergesi |
| 5 | Su ısıtıcı |
| 6 | Tehlike uyarı lambaları, kombine arka lambalar, kubbe lambası, korna |
| 7 | Çakmak, radyo, IG, hız göstergesi, silecek, yıkayıcı, arka buz çözücü, dönüş sinyalleri, geri vites lambaları |
| 8 | Kilitlenme önleyici fren sistemi |
| 9 | Tüm elektrik yükleri |
| 14 | Klima |
| 10 | Vites kilidi |
| 11 | Korna (sadece 2.5L motor) |
| 12 | Klima kompresörü |
| 13 | Klima k10denser fanı |
