Bu yazıda, 1990’dan 1998’e kadar üretilen ilk nesil Chevrolet Tracker’ı ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Chevrolet Tracker 1993-1998
Motor bölmesi sigorta kutusu (ana sigortalar)

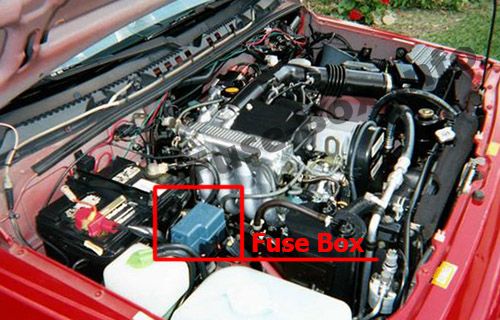

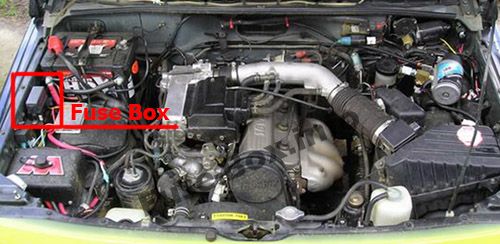

Sigorta kutusu konumu
Sağ taraftaki motor bölmesindeki ana kutu.
Sigorta kutusunun şeması (1993-1995)
Ana sigorta kutusundaki sigorta yerleşimi (1993-1995)
| Numara. | Devre | A |
|---|---|---|
| 1 | Jeneratörden akü devresine | 60 |
| 2 | Devreler yalnızca k10tak anahtarı “ACC”, “ON” veya “START” konumundayken etkindir | 50 |
| 3 | Devreler hala aktif | 40 |
| 4 | Devreler hala aktif | 30 |
Sigorta kutusunun şeması (1996-1998)
Ana sigorta kutusundaki sigorta yerleşimi (1996-1998)
| Soyadı | Devre |
|---|---|
| SİLAH | Herhangi 1 elektrik yükü |
| karın kasları | Kilitlenme önleyici fren sistemi |
| IG | Ateşleme, çakmak, radyo, silecek / yıkayıcı, arka buğu çözücü. Dönüş sinyalleri, geri vites lambaları, ısıtıcı |
| LAMBA | Arka lambalar, kubbe lambaları, stop lambaları, korna, tehlike lambaları |
| H / L, L | Far sol taraf |
| H / L, Sağ | Far sağ taraf |
| OLMAK | Yakıt enjeksiy10 sistemi |
| AC | Klima |
Pano sigorta kutusu

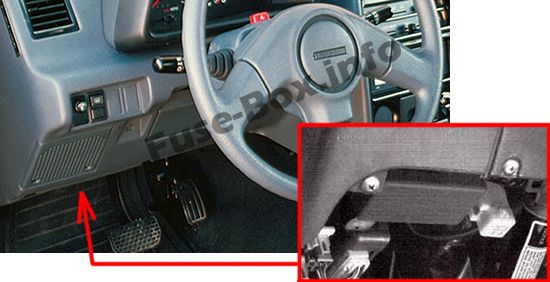

Sigorta kutusu konumu
Gösterge panelinin sol tarafının altında bulunur.

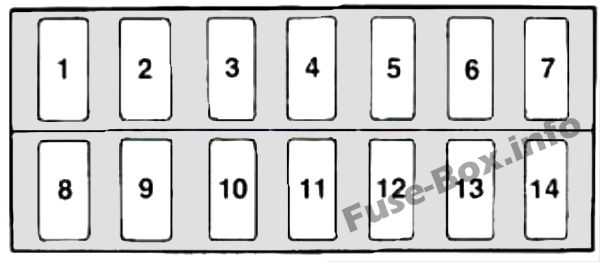

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | Devre | A |
|---|---|---|
| 1 | 1993-1995: sağ far 1996-1998: boş |
15 |
| 2 | 1993-1995: sol far; 1996-1998 uzun far gösterge ışığı: boş |
15 |
| 3 | 1993-1995: arka lambalar; İç ışık; Kenar işareti ışıkları; Gösterge Paneli Işıkları 1996-1998: Kubbe Lambası, Yan İşaret Lambaları, Park Lambaları, Plaka Lambası, Gösterge Paneli Lambası |
15 |
| 4 | Işıkları Durdur; korne | 15 |
| 5 | Tehlike ışıkları | 15 |
| 6 | Kapı kilidi (seçenek) | 20 |
| 7 | çakmak; Radyo | 20 |
| 8 | 1993-1995: Ateşleme sistemi; Uyarı lambaları ve göstergeleri 1996-1998: ateşleme sistemi, uyarı ve k10trol lambaları, göstergeler, dört tekerlekten çekiş sistemi |
15 |
| 9 | yanıp söner; Geri vites lambaları | 15 |
| 10 | Ön cam sileceği / yıkayıcı | 15 |
| 11 | Arka buğu çözücü | 15 |
| 12 | Su ısıtıcı | 25 |
| 13 | 1993-1995: Arka tekerlek kilitlenmeyen ana röle 1996-1998: Boş |
20 |
| 14 | 1993-1995: Elektr10ik yakıt enjeksiy10 ana rölesi 1996-1998: Boş |
15 |
| * Hava yastıklarının sigortaları, ön panel sigorta bloğunun yanında bulunur. |
