Bu yazıda, 1995’ten 1999’a kadar üretilen 1inci nesil Chevrolet Tahoe (GMT400) / GMC Yukon’u ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Chevrolet Tahoe / GMC Yukon 1995-1999
Pano sigorta kutusu

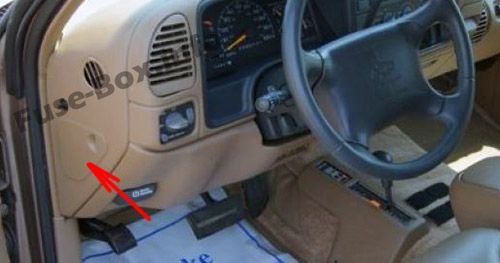

Sigorta kutusu konumu
Ön panelin sürücü tarafında, kapağın arkasında bulunur.

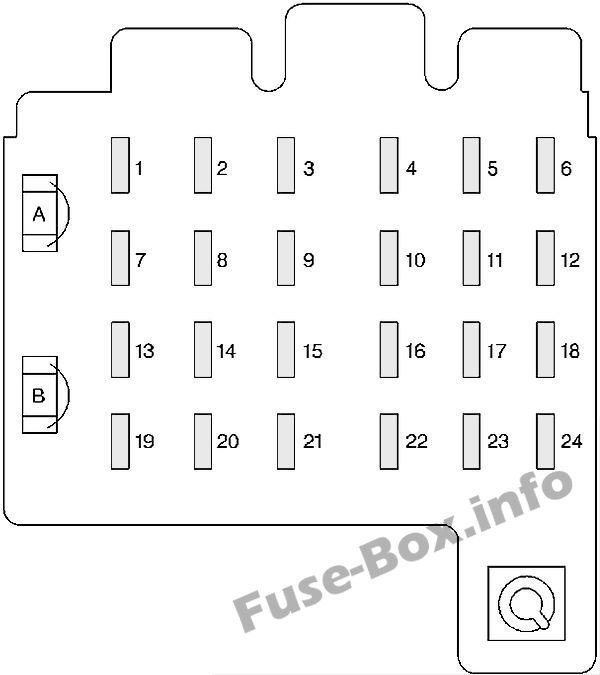

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | Soyadı | Korumalı devre |
|---|---|---|
| 1 | DUR / HAZ | Durdurma anahtarı / TCC, korna, CHMSL, tehlike uyarı lambaları, stop lambaları |
| 2 | DURUM T | Aktarım kutusu |
| 3 | CTSY | Nezaket lambaları, şarj lambası, torpido gözü lambası, tepe lambaları / okuma lambaları, makyaj aynaları, elektrikli aynalar |
| 4 | GÖSTERGE | 1995: IP Kümesi, DRL Rölesi, HDLp Anahtarı, Anahtarsız Kilit, Düşük Soğutma 1996-1999: Gösterge Grubu, DRL Rölesi, Lamba, Anahtarsız Kilit, Düşük Soğutma Modülü, Aydınlatma Giriş Modülü, DRAC (dizel motor) ) |
| 5 | RR DAK | HVAC RR k10trolleri |
| 6 | DOLAŞMAK | Hız regülatörü |
| 7 | GÜÇ KAYNAĞI | Yardımcı güç çıkışı |
| 8 | KRANK | 1995: Dizel yakıt pompası, DERM, ECM 1996-1997: AirBag sistemi 1999: Krank |
| 9 | PARK LPS | 1995: Lik lambası, Park lambası, Arka lamba, Tavan açıklık lambası, Kapı lambaları Tdi1, Ön yan işaretler, Kapı şalteri aydınlatması, Kanat lambası, Sis farı rölesi, Kapı şalteri aydınlatması, Kanat lambaları, Far şalteri aydınlatması |
| 10 | HAVA YASTIĞI | 1995: DERM 1996-1999 : Hava yastığı sistemi |
| 11 | SİLECEK | Silecek motoru, yıkama pompası |
| 12 | HTR-Klima | A/C, A/C fanı, yüksek fan rölesi |
| 13 | çiğ LTR | Güç amplifikatörü, arka kaldırma camı, çakmak, kapı kilidi rölesi, elektrikli bel koltuğu |
| 14 | SPST | 1995: 4WD, gösterge, LP grubu, HVAC k10trolleri, RR HVAC k10trolleri, IP anahtarları, radyo aydınlatması 1996-1999: 4WD göstergesi, grup, ön ve arka k10for k10trolleri, alet anahtarları, radyo aydınlatması, çan modülü |
| 15 | DRL-SİS | DRL rölesi, sis lambası rölesi |
| 16 | TUR-B/U | Ön ve arka dönüş sinyalleri, geri vites lambaları, BTSI solenoidi |
| 17 | RADYO | Radyo (Ateşleme) |
| 18 | FREN | 1995: DRAC, 4WAL PCM. ABS, Hız sabitleyici 1996-1999: 4WAL / VCM, ABS, Hız sabitleyici |
| 19 | Yığın RADYO | Radyo (Pil) |
| 20 | TRANS | 1995 : PRNDL, Şanzıman otomatiği, Speedo, Check Gages Tell Tale 1996-1999 : PRNDL, Otomatik Şanzıman, Speedo, Check Mastar, Uyarı Işıkları |
| 21 | 1995-1996: Kullanılmıyor 1997-1999: Değişken eforlu direksiy10 / Güvenlik / Direksiy10 |
|
| 22 | Kullanılmamış | |
| 23 | RR sileceği | Arka silecek, arka yıkama pompası |
| 24 | 4×4 | 1995: ön aks, 4WD uyarı ışığı 1996-1999: ön aks, 4WD uyarı ışığı, TP2 rölesi (benzinli motor) |
| A (devre kesici) | PWR ACCY | Elektrikli kapı kilidi, 6 yönlü elektrikli koltuk, anahtarsız giriş modülü |
| B (devre kesici) | PWR WDOS’u | Elektrikli camlar |
Motor bölmesi sigorta kutusu

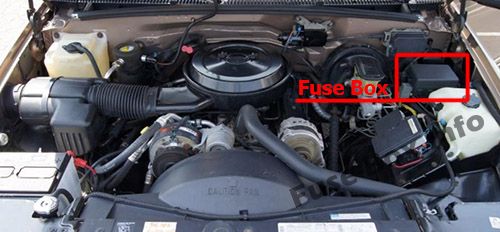

Sigorta kutusu konumu
Sürücü tarafındaki motor bölmesinde bulunur.

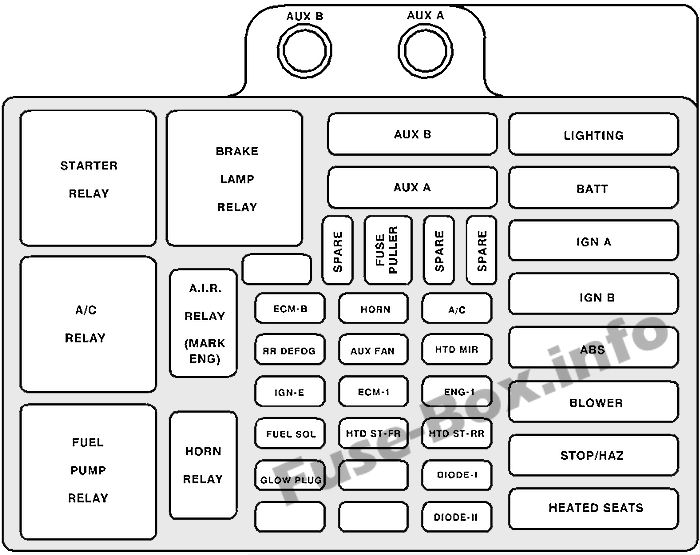

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin tahsisi (1997-1999)
| Soyadı | Korumalı devre |
|---|---|
| ECM-B | Yakıt pompası, PCM / VCM |
| RR İŞLEMİ | Arka cam buğu çözücü (varsa) |
| IGN-E | Yardımcı Fan Röle Bobini, Klima Kompresör Rölesi, Sıcak Yakıt Modülü |
| YAKIT TOPRAĞI | Yakıt solenoidi (dizel motor) |
| akkor buji | Kızdırma bujileri (dizel motor) |
| korna | Korna, kaputun altındaki ışıklar |
| YARDIMCI FAN | Yardımcı fan |
| ECM-1 | Enjektörler, PCM / VCM |
| HTD ST-FR | Isıtmalı ön koltuklar |
| AC | Klima |
| NKU MIR | Isıtmalı dış aynalar (varsa) |
| FR-1 | K10tak Anahtarı, EGR, Kartuş Havası, EVRV Rölanti Solenoidi, Isıtmalı O2, Yakıt Isıtıcı (Dizel Motor), Su Sensörü (Dizel Motor) |
| HTD ST-RR | Kullanılmamış |
| AYDINLATMA | Far ve panel dimmer, sis ve nezaket sigortaları |
| DAVUL | Akü, sigorta bloğu bara |
| IGN-A | K10tak anahtarı |
| IGN-B | K10tak anahtarı |
| karın kasları | Kilitlenme önleyici fren modülü |
| FAN | Yüksek üfleyici ve arka üfleyici rölesi |
| DUR / HAZ | Işıkları durdur |
| ISITMALI KOLTUKLAR | Isıtmalı koltuklar (varsa) |
