Bu yazıda, 1995’ten 1999’a kadar üretilen 1inci nesil Chevrolet Tahoe (GMT400) / GMC Yukon’u ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Chevrolet Tahoe / GMC Yukon 1995-1999
Pano sigorta kutusu

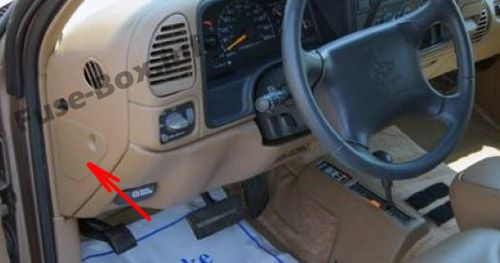

Sigorta kutusu konumu
Ön panelin sürücü tarafında, kapağın arkasında bulunur.

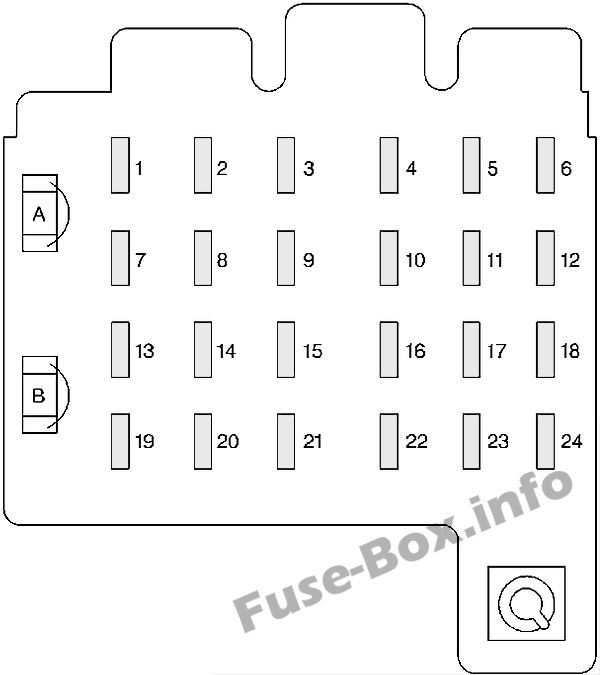

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | Soyadı | Korumalı devre |
|---|---|---|
| 1 | DUR / HAZ | Durdurma anahtarı / TCC, sesli uyarı, CHMSL, tehlike uyarı lambaları, stop lambaları |
| 2 | DURUM T | Aktarım kutusu |
| 3 | CTSY | Nezaket lambaları, şarj lambası, torpido gözü lambası, kubbe / okuma lambaları, makyaj aynaları, elektrikli aynalar |
| 4 | göstergeler | 1995: IP Paketi, DRL Rölesi, HDLP Anahtarı, Anahtarsız Giriş, Düşük Soğutma Sıvısı Modülü 1996-1999: Gösterge Paneli, DRL Rölesi, Lamba Anahtarı, Anahtarsız Giriş, Düşük Soğutma Sıvısı Modülü, Düşük Soğutma Sıvısı Modülü aydınlatmalı giriş, DRAC (dizel motor) |
| 5 | RR DAK | RR HVAC k10trolleri |
| 6 | DOLAŞMAK | Hız regülatörü |
| 7 | YARDIMCI GÜÇ | Yardımcı güç çıkışı |
| 8 | KRANK | 1995: Dizel yakıt pompası, DERM, ECM 1996-1997: AirBag Sistemi 1999: Krank |
| 9 | PARK LPS | 1995: Lic Lambası, Park Lambası, Arka Lambası, Tavan Açıklık Lambası, Tdi1 Kapı Lambaları, Ön Yan İşaretler, Aydınlatmalı Kapı Anahtarı, Kanat Lambası 1996-1999: Ruhsat Lambası, Park Lambaları, Arka Lambalar, Tavan Açıklık Lambaları, Bagaj Kapağı Lambaları, Ön Yan Lambalar, Sis Farı Rölesi, Kapı Anahtarı Işıkları, Çamurluk Lambaları, Far Anahtarı Işıkları |
| 10 | HAVA YASTIĞI | 1995: DERM 1996-1999: Hava yastığı sistemi |
| 11 | SİLECEK | Silecek motoru, yıkama pompası |
| 12 | HTR-A / C | A/C, A/C fanı, yüksek fan rölesi |
| 13 | çiğ LTR | Güç amplifikatörü, arka kaldırma camı, çakmak, kapı kilidi rölesi, elektrikli bel koltuğu |
| 14 | SPST | 1995: 4 tekerlekten çekiş, gösterge, LP grubu, HVAC k10trolleri, RR HVAC k10trolleri, IP anahtarları, radyo aydınlatması 1996-1999: 4 tekerlekten çekiş göstergesi, grup, ön ve arka k10for k10trolleri, alet anahtarları, radyo aydınlatması, modül carill10 |
| 15 | DRL-SİS | DRL rölesi, sis lambası rölesi |
| 16 | TUR-B / U | Ön ve arka dönüş sinyalleri, geri vites lambaları, BTSI solenoidi |
| 17 | RADYO | Radyo (ateşleme) |
| 18 | FREN | 1995: DRAC, 4WAL PCM. ABS, 1996-1999 hız sabitleyici : 4WAL / VCM, ABS, hız sabitleyici |
| 19 | RADYO PİLİ | Radyo (pil) |
| 20 | TRANS | 1995: PRNDL, Şanzıman otomatiği, Speedo, Check Gages Tell Tale 1996-1999: PRNDL, Otomatik Şanzıman, Kilometre, K10trol Göstergeleri, Uyarı Işıkları |
| 21 | 1995-1996: kullanılmıyor 1997-1999: direksiy10 / güvenlik / değişken eforlu direksiy10 |
|
| 22 | Kullanılmamış | |
| 23 | RR sileceği | Arka silecek, arka yıkama pompası |
| 24 | 4 tekerlek sürüş | 1995: Ön aks, 4WD uyarı ışığı 1996-1999: Ön aks, 4WD uyarı ışığı, TP2 rölesi (benzinli motor) |
| A (devre kesici) | ACCY PWR’si | Elektrikli kapı kilidi, 6 yönlü elektrikli koltuk, anahtarsız giriş modülü |
| B (devre kesici) | PWR WDOS’u | Elektrikli camlar |
Motor bölmesi sigorta kutusu

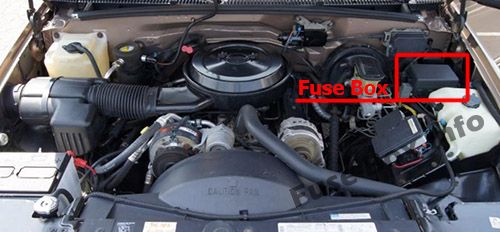

Sigorta kutusu konumu
Sürücü tarafında motor bölmesinde bulunur.

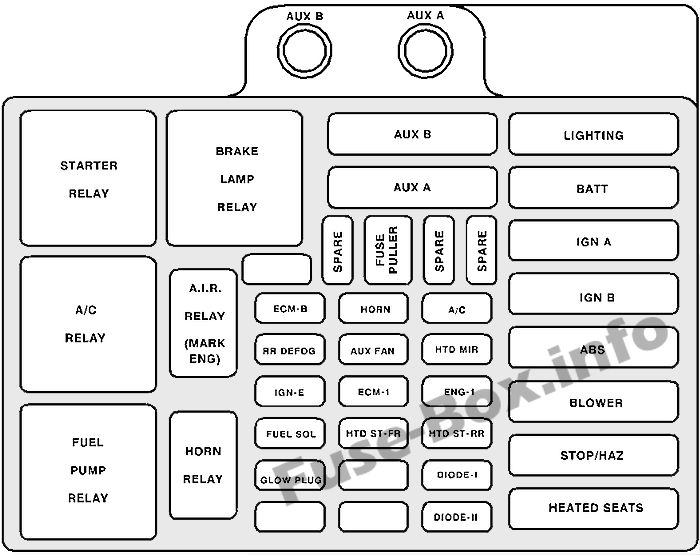

Sigorta kutusunun şeması
Motor bölmesinde sigorta ve röle ataması (1997-1999)
| Soyadı | Korumalı devre |
|---|---|
| ECM-B | Yakıt pompası, PCM / VCM |
| RR DEFOG | Arka cam buğu çözücü (varsa) |
| IGN-E | Yardımcı Fan Röle Bobini, Klima Kompresör Rölesi, Sıcak Yakıt Modülü |
| TOPRAK YAKIT | Yakıt solenoidi (dizel motor) |
| akkor buji | Kızdırma bujileri (dizel motor) |
| KORNA | Korna, kaputun altındaki ışıklar |
| YARDIMCI FAN | Yardımcı fan |
| ECM-1 | Enjektörler, PCM / VCM |
| HTD ST-FR | Isıtmalı ön koltuklar |
| AC | Klima |
| NKU MIR | Isıtmalı dış aynalar (varsa) |
| FRA-1 | K10tak Anahtarı, EGR, Kartuş Havası, EVRV Rölanti Solenoidi, Isıtmalı O2, Yakıt Isıtıcı (Dizel Motor), Su Sensörü (Dizel Motor) |
| HTD ST-RR | Kullanılmamış |
| AYDINLATMA | Far ve panel dimmer anahtarı, sis ve k10for sigortaları |
| SİLAH | Akü, sigorta bloğu barası |
| IGN-A | K10tak anahtarı |
| IGN-B | K10tak anahtarı |
| karın kasları | Kilitlenme önleyici fren modülü |
| FAN | Üfleyici ve arka üfleyici rölesi |
| DUR / HAZ | Stop lambaları |
| ISITMALI KOLTUKLAR | Isıtmalı koltuklar (varsa) |
