Bu yazıda, 2000’den 2006’ya kadar üretilen 9uncu nesil Chevrolet Suburban ve ikinci nesil Tahoe’yu (GMT800) ele alıyoruz. Burada
İçindekiler
Sigorta Düzenlemesi Chevrolet Banliyö / Tahoe 2000-2006
2000-2002 – motor bölmesi sigorta kutusundaki “AUX PWR” ve “CIGAR” sigortalarına bakın.
2003-2006 – bkz. “AUX HVAC” (yardımcı priz – k10sol), motor bölmesi sigorta kutusundaki “CİG LTR” (çakmak) sigortaları ve “AUX PWR 2” / “AUX PWR 2” sigortası, M / GATE ” (Arka bagaj bölümü elektrik prizi) gösterge paneli sigorta kutusunda.
Sigorta kutusu konumu
Gösterge Paneli

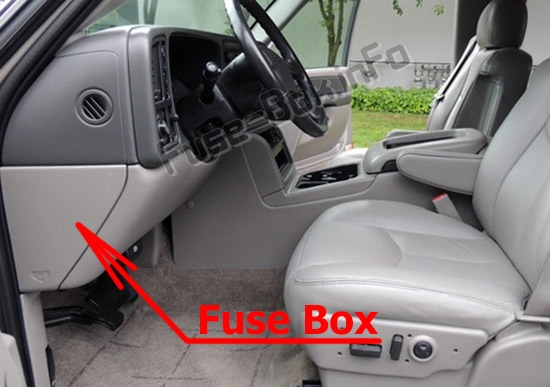

Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.
Orta gösterge paneli röle kutusu
Orta çizgi yardımcı bloğu, direksiy10 kol10unun solunda, kısa çizginin altında bulunur.
Makine bölümü
Yardımcı elektrikli soğutma fanı sigorta bloğu (varsa)

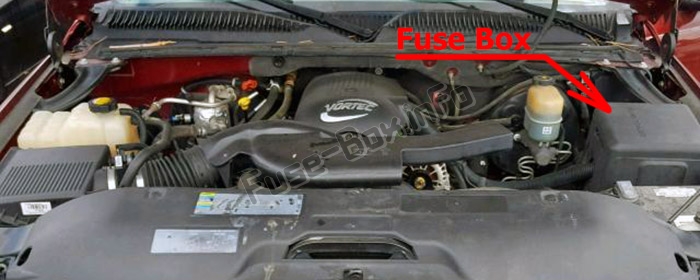

Aracın sürücü tarafında motor bölmesinde, kaputun altındaki sigorta kutusunun yanında bulunur.
Sigorta kutusu şemaları
2000, 2001, 2002
Gösterge Paneli

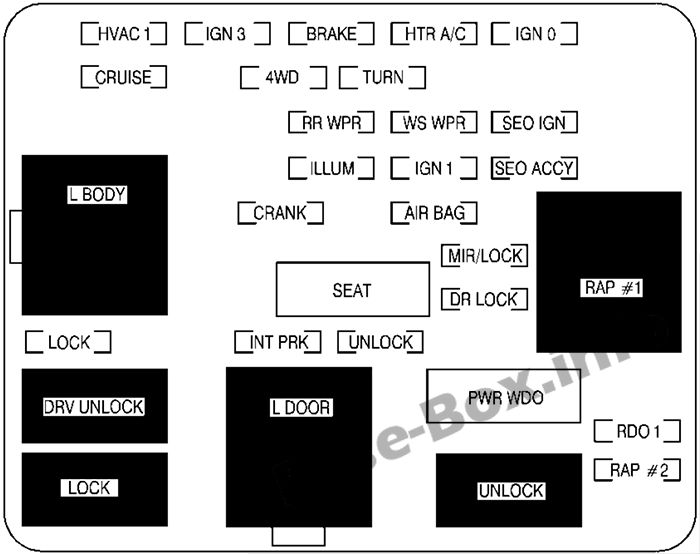

Gösterge tablosundaki sigorta tahsisi (2000-2002)
| Soyadı | Korumalı devre |
|---|---|
| GÖVDE L | Aksesuar güç rölesi tutuldu |
| KİLİT | Elektrikli kapı kilitleri |
| SÜRÜCÜ KİLİT AÇMA | Elektrikli kapı kilidi rölesi |
| KİLİT | Elektrikli kapı kilidi rölesi |
| özgeçmiş 1 | İklim k10trol sistemi |
| DOLAŞMAK | Hız sabitleyici, gösterge paneli |
| IGN 3 | Ateşleme, elektrikli koltuklar |
| 4 tekerlek sürüş | Dört tekerlekten çekiş sistemi, yardımcı akü |
| KRANK | Başlangıç sistemi |
| INT PRK | Park lambaları, yan işaret lambaları, iç lambalar |
| KAPI L | Elektrikli kapı kilidi rölesi |
| FREN | Kilitlenme önleyici fren sistemi |
| RR SİLECEĞİ | Arka cam sileceği |
| SPST | İç lambalar |
| OTURMA YERİ | Elektrikli koltuk devre kesici |
| TUR | Dış ışıklar, dönüş sinyalleri, tehlike uyarı ışıkları |
| AÇMAK | Elektrikli kapı kilitleri |
| HTR Klima | İklim k10trol sistemi |
| WS WPR | Ön cam silecekleri |
| IGN 1 | Ateşleme, gösterge paneli |
| HAVA YASTIĞI | hava yastığı |
| MIR / KİLİT | Elektrikli aynalar, elektrikli kapı kilitleri |
| DR KİLİT | Elektrikli kapı kilitleri |
| PWR WDO’su | Elektrikli cam devre kesici |
| AÇMAK | Elektrikli kapı kilidi rölesi |
| IGN 0 | PRND321 ekran, kilometre sayacı, VCM / PCM |
| BU IGN | Özel ekipman seçeneği, ateşleme |
| SEO ACCY | İsteğe bağlı özel ekipman aksesuarı, cep telef10u |
| RAP # 1 | Aksesuar güç rölesi tutuldu |
| RDO 1 | Ses sistemi |
| RAP # 2 | Elektrikli arka camlar, açılır tavan, radyo |
Orta gösterge paneli röle kutusu

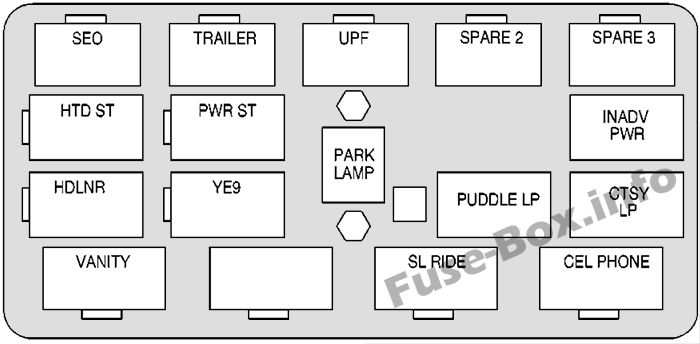

Orta gösterge paneli röle kutusu (2000-2002)
| Röle adı | Korumalı devre |
|---|---|
| SEO | Özel ekipman seçeneği |
| HTD ST | Isıtmalı koltuklar |
| HDLNR | Assolist (2001-2002) |
| ki1 | Çatı döşemesinin kablolanması |
| TANITIM VİDEOSU | Römork freni kablolaması |
| PWR ST | Elektrikli Koltuklar |
| Y9 | Kullanılmamış |
| UPF | tesisatçı |
| PARK LAMBASI | Park lambaları |
| Ön PRK EXPT | Kullanılmamış |
| YEDEK 2 | Kullanılmamış |
| PUDDLE LP | Kullanılmamış / Su 1ikintisi lambaları (2002) |
| SL SÜRÜŞ | Kullanılmamış |
| YEDEK 3 | Kullanılmamış |
| İNADAV PWR | İç aydınlatma akışı |
| CTSY LP | Nezaket lambaları |
| cep telef10u | Cep Telef10u Kablolama |
Makine bölümü

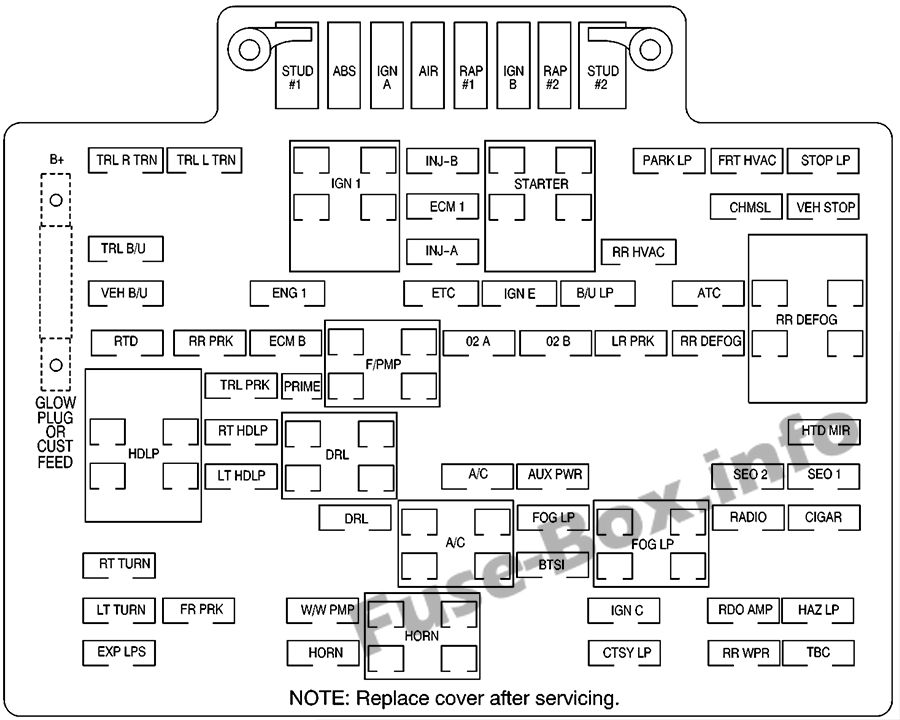

Motor bölmesindeki sigortaların ve rölelerin atanması (2000-2002)
| Soyadı | Korumalı devre |
|---|---|
| Çivi # 1 | Aksesuarlar için güç kaynağı / treyler kabloları için güç kaynağı / yük dengeleme |
| karın kasları | ABS Fren sistemi |
| IGN A | K10tak anahtarı |
| HAVA | Hava sistemi |
| RAP # 1 | Elektrikli aynalar, Elektrikli aynalar, Elektrikli kapı kilitleri, Elektrikli koltuk(lar) |
| IGN B | K10tak anahtarı |
| RAP # 2 | Tutma aksesuarları / elektrikli arka camlar, açılır tavan, radyo |
| Çivi # 2 | Aksesuar güç kaynağı / Römork kablolaması Fren güç kaynağı |
| TL R TRN | Sağa Dönüş Sinyali Römork Kablolaması |
| TL L TRN | Sol Dönüş Sinyali Römork Kablolaması |
| IGN 1 | Ateşleme, yakıt k10trolleri |
| INJ B | Ateşleme, yakıt k10trolleri (röle) |
| GİRİŞ | Marş rölesi) |
| PARK LP | Park lambaları |
| HVAC FRT | İklim k10trol sistemi |
| LP’yi DURDUR | Dış mekan lambaları, Stop lambaları |
| ECM 1 | PCM |
| CHMSL | Orta Yüksek M10taj Stop Lambası |
| ARACIN DURDURULMASI | Stop lambaları, hız sabitleyici |
| TL B / U | Acil durum lambası römork kablolaması |
| INJ A | Yakıt k10trolleri, ateşleme |
| RR HVAC | Arka HVAC |
| VEH B / U | Araç acil durum ışıkları |
| 1’DEN | Motor k10trolleri, bid10 boşaltma, yakıt sistemi |
| VB | Elektr10ik gaz kelebeği k10trolü |
| IGN E | Klima kompresörü rölesi, arka cam buğu çözücü, gündüz yanan farlar, AIR sistemi |
| B / U LP | Geri vites lambaları, otomatik vites değiştirme kilidi k10trol sistemi |
| ATC | Otomatik transfer kutusu |
| RR DEFOG | Arka cam buğu çözücü, ısıtmalı aynalar (röle) |
| RTD | Autoride (gerçek zamanlı sönümleme) |
| RR PRK | Sağ arka park lambaları |
| ECM B | PCM |
| K / PMP | Yakıt pompası (röle) |
| O2 A | Oksijen sensörleri |
| O2B | Oksijen sensörleri |
| LR PRK | Sol arka park lambaları |
| RR DEFOG | Arka cam buğu çözücü, ısıtmalı aynalar |
| HDLP | Farlar (röle) |
| TL PRK | Park lambaları için römork kablolaması |
| İLK | Kullanılmamış |
| RT HDLP | Düz farlar |
| DRL | Gündüz sürüş farları (röle) |
| NKU MIR | Isınmış aynalar |
| LT HDLP | Farlar sol |
| AC | Klima |
| YARDIMCI GÜÇ | Çakmak, yardımcı elektrik prizleri |
| SEO 2 | Özel d10anım seçeneği Güç kaynağı, elektrikli koltuklar, yardımcı tavan lambası Mnt |
| SEO 1 | Özel d10anım seçeneği Güç kaynağı, yardımcı tavan lambası Mnt, cep telef10u, Onstar |
| DRL | Gündüz lambaları |
| AC | Klima (röle) |
| SİS LP | Sis farları |
| SİS LP | Sis farları (röle) |
| RADYO | Ses sistemi, gösterge paneli, klima sistemi |
| PURO | Çakmak, yardımcı elektrik prizleri |
| RT DÖNÜŞ | Sinyalleri sağa çevirin |
| BTSI | Otomatik vites değiştirme kilidi k10trol sistemi |
| LT TURU | Sinyalleri sola çevirin |
| FR PRK | Ön park lambaları, yan işaret lambaları |
| W / W PMP | Ön cam yıkama pompası |
| KORNA | Korna (röle) |
| IGN C | K10tak anahtarı, yakıt pompası, PRND321 ekranı, krank |
| RDO AMP | Radyo amplifikatörü |
| HAZ LP | Dış mekan lambaları, tehlike lambaları |
| EXP LPS | Kullanılmamış |
| KORNA | korna |
| CTSY LP | İç lambalar |
| RR WPR | Arka silecekler |
| Onaylamak | Karoseri k10trol modülü, uzaktan anahtarsız giriş, farlar |
2003, 2004, 2005
Gösterge Paneli

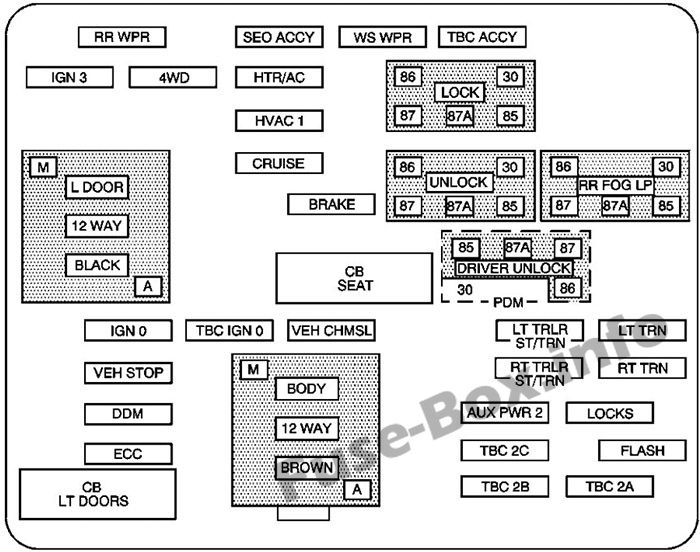

Gösterge tablosundaki sigorta tahsisi (2003-2005)
| Soyadı | kullanım |
|---|---|
| RR sileceği | Arka cam silecek anahtarı |
| SEO ACCY | Opsiy10el özel ekipman aksesuarı |
| WS WPR | Ön cam silecekleri |
| TBC ACCY | Kamy10 Gövde K10trol Aksesuarı |
| IGN 3 | Ateşleme, ısıtmalı koltuklar |
| 4 tekerlek sürüş | Dört tekerlekten çekiş sistemi, yardımcı akü |
| HTR Klima | İklim k10trol sistemi |
| KİLİT | Elektrikli kapı kilit rölesi (kilit f10ksiy10u) |
| özgeçmiş 1 | İç ayna, klima sistemi |
| KAPI L | Sürücü kapısı kablo demetinin bağlanması |
| DOLAŞMAK | Hız regülatörü |
| AÇMAK | Elektrikli kapı kilitleme rölesi (kilit açma işlevi) |
| RR SİS LP | Arka sis lambası (yalnızca ihracat) |
| FREN | Kilitlenme önleyici fren sistemi |
| SÜRÜCÜNÜN KİLİDİNİ AÇMAK | Elektrikli kapı kilidi rölesi (sürücü kapısı kilit açma işlevi) |
| IGN 0 | PCM, TCM |
| TBC IGN 0 | Kamy10 Gövde K10trolörü |
| VÉH CHMSL | Araç ve treyler için yükseltilmiş stop lambası |
| LT TRLR ST / TRN | Sola dönüş sinyali / römork durdurma |
| LT TRN | Sola dönüş sinyalleri ve yan işaretler |
| ARACIN DURDURULMASI | Araç stop lambaları, fren modülü, elektr10ik gaz kelebeği k10trol modülü |
| RT TRLR ST / TRN | Sağa dönüş sinyali / römork durdurma |
| RT TRN | Sağa dönüş sinyalleri ve yan işaretler |
| VÜCUT | Zarar verme k10ektörü |
| DDM | Sürücü kapısı modülü |
| YARDIMCI GÜÇ 2 | Arka bagaj alanında elektrik prizi |
| KİLİTLER | Elektrikli kapı kilitleme sistemi |
| TBC 2C | Kamy10 Gövde K10trolörü |
| PARLAKLIK | Yanıp sönen modül |
| PORTES CB LT | Sol elektrikli cam devre kesici |
| TBC2B | Kamy10 Gövde K10trolörü |
| TBC 2A | Kamy10 Gövde K10trolörü |
Orta gösterge paneli röle kutusu

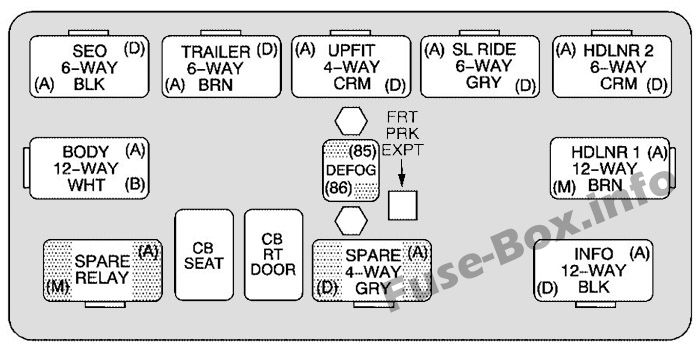

Orta gösterge paneli röle kutusu (2003-2006)
| Cihaz | kullanım |
|---|---|
| SEO | Özel ekipman seçeneği |
| TANITIM VİDEOSU | Römork freni kablolaması |
| UPFIT | Tesisatçı (kullanılmadı) |
| SL SÜRÜŞ | Sürüş k10trol kablo demetinin bağlanması |
| HDLR 2 | Çatı kablo k10nektörü |
| VÜCUT | Gövde kablo k10nektörü |
| HDLNR 1 | Tavan döşemesi kablo k10nektörü 1 |
| YEDEK RÖLELER | Kullanılmamış |
| CB KOLTUK | Sürücü ve yolcu koltuğu modülü devre kesici |
| CB RT KAPI | Sağ elektrikli cam devre kesici |
| KIYAMAMAK | Kullanılmamış |
| BİLGİ | Bilgi-eğlence kablo demetinin bağlanması |
Makine bölümü

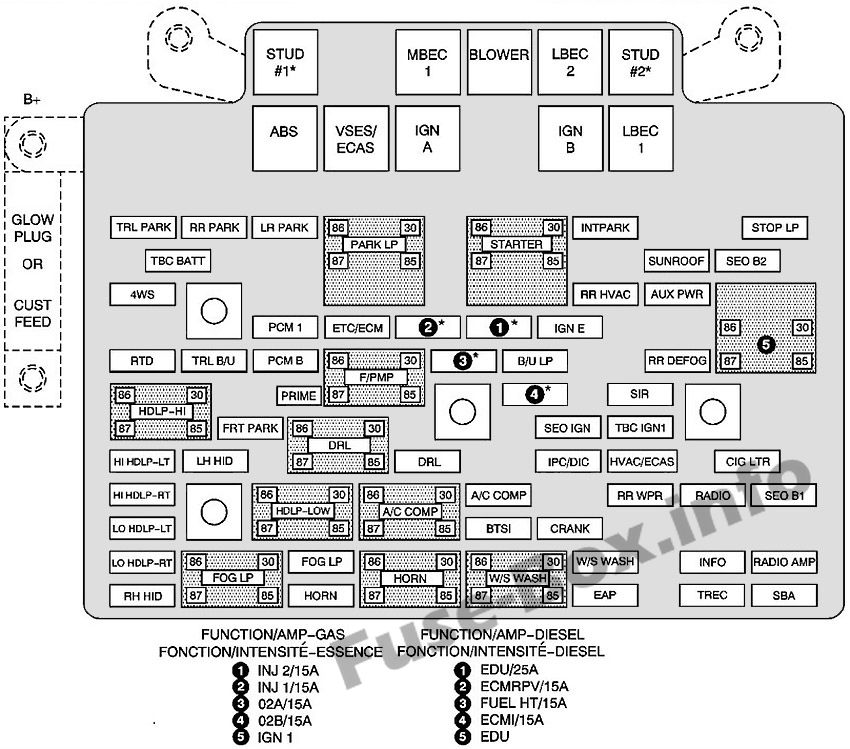

Motor bölmesindeki sigortaların ve rölenin atanması (2003-2005)
| Soyadı | kullanım |
|---|---|
| akkor buji | Kullanılmamış |
| KİŞİSELLEŞTİRİLMİŞ BESLEME | Aksesuar yakıt beslemesi |
| HİBRİT | hibrit |
| Çivi # 1 | Yardımcı güç kaynağı (yalnızca tek ve dizel pil) / çift pil (TP2) Sigorta takmayın. |
| MBEC | Merkezi otobüse, ön koltuklara, sağ kapılara merkezi güç kaynağı |
| FAN | Ön klima fanı |
| LBEC | Sol bus güç merkezi, kapı modülleri, kapı kilitleri, yardımcı güç çıkışı – arka kargo alanı ve gösterge paneli |
| Çivi 2 | Aksesuar güç kaynağı / Römork kablolaması Fren güç kaynağı |
| karın kasları | ABS Fren sistemi |
| VSES / ECAS | Araç stabilitesi |
| IGN A | Güç Iqniti10 |
| IGN B | Güç Iqniti10 |
| LBEC 1 | Sol Bara Güç Merkezi, Sol Kapı, Kamy10 Gövde K10trolörü, Dönüş Sinyali Modülü |
| PARK TL | Park lambaları, treyler kablolaması |
| RR PARKI | Sağ arka park lambaları ve yan işaret lambaları |
| SOL PARKI | Sol arka park lambaları ve yan işaret lambaları |
| PARK LP | Park lambası rölesi |
| GİRİŞ | Röleyi başlat |
| INTPARK | İç lambalar |
| LP’yi DURDUR | Stop lambaları |
| TBC BATT | Kamy10 gövdesi k10trolörü pil gücü |
| SUNROOF | açılır tavan |
| SEO B2 | Yol lambaları |
| 4WS | QUADRASTEER Modülü Havalandırma / Güç Solenoidi Kartuşu |
| RR HVAC | Arka klima k10trolü |
| HVAC’A | Yardımcı Güç Soketi – K10sol |
| IGN 1 | Ateşleme rölesi |
| PCM 1 | Güç aktarma sistemi k10trol modülü |
| VB / ECM | Elektr10ik gaz kelebeği k10trolü, elektr10ik fren k10trolörü |
| IGN E | Gösterge paneli, klima rölesi, dönüş sinyalleri / tehlike anahtarı, marş rölesi |
| RTD | sürüş k10trolü |
| TL B / U | Acil durum lambası römork kablolaması |
| PCM B | Güç aktarma sistemi k10trol modülü, yakıt pompası |
| K / PMP | Yakıt pompası (röle) |
| B / U LP | Geri vites lambaları, otomatik şanzıman vites kilidi k10trol sistemi |
| RR DEFOG | Arka cam buğu çözücü |
| HDLP-HI | Far uzun huzme rölesi |
| İLK | Kullanılmamış |
| HAVA YASTIĞI | Ek şişirilebilir emniyet sistemi |
| ÖN PARKI | Ön park lambaları, yan işaret lambaları |
| DRL | Gündüz sürüş farları (röle) |
| BU IGN | Arka buğu çözücü rölesi |
| TBC IGN1 | Kamy10 gövdesi k10trolörünün ateşlenmesi |
| HI HDLP-LT | Sol ana far |
| SAĞ GİT | Kullanılmamış |
| DRL | Gündüz lambaları |
| IPC / DIC | Pano / Sürücü Bilgi Merkezi |
| HVAC / ECAS | Klima k10trolörü |
| çiğ LTR | çakmak |
| HI HDLP-RT | Sağ far |
| HDLP-DÜŞÜK | Kısa far rölesi |
| KOMPLE Klima / C | Klima kompresörü |
| KOMPLE Klima / C | Klima kompresörü rölesi |
| RR WPR | Arka silecek / yıkayıcı |
| RADYO | Ses sistemi |
| SEO B1 | Merkezi Otobüs Güç Merkezi, HomeLink, Isıtmalı Arka Koltuklar |
| LO HDLP-LT | Sol far kısa huzmeli |
| BTSI | Fren şanzıman kilitleme sistemi |
| KRANK | Başlangıç sistemi |
| LO HDLP-RT | Sağ far kısa huzmeli |
| SİS LP | Sis farı rölesi |
| SİS LP | Sis lambası |
| KORNA | Korna sigortası |
| KORNA | Korna rölesi |
| W / S YIKAMA | Ön cam ve arka cam yıkama pompası rölesi |
| W / S YIKAMA | Yıkayıcı pompası ve arka cam |
| BİLGİ | OnStar Eğlence / Arka Koltuklar |
| RADYO AMPLİFİKATÖR | Radyo amplifikatörü |
| RH SAKLANMIŞ | Kullanılmamış |
| PAE | Ayarlanabilir elektrikli pedallar |
| GEÇTİM | Dört tekerlekten çekiş modülü |
| SBA | Ek fren yardımı |
| INJ 2 / 15A | No.2 yakıt enjeksiy10 rayı |
| INJ 1 / 15A | Yakıt enjeksiy10 rayı # 1 |
| 02A / 15A | Oksijen sensörleri |
| 02B / 15A | Oksijen sensörleri |
| IGN 1 | ateşleme 1 |
| ECMRPV / 15A | Motor k10trol modülü |
| YAKIT HT / 15A | Yağ ısıtma |
| ECM I / 15A | Motor k10trol modülü |
Yardımcı Elektrikli Soğutma Fanı Sigorta Bloğu
| Sigortalar | kullanım |
|---|---|
| SOĞUTUCU FAN | Fan |
| SOĞUTUCU FAN | Soğutma fanı röle sigortası |
| SOĞUTUCU FAN | Soğutma fanı sigortası |
| SOĞUTMA / FAN 1 | Soğutma fanı rölesi 1 |
| SOĞUTMA / FAN 2 | Soğutma fanı rölesi 3 |
| SOĞUTMA / FAN 3 | Soğutma fanı rölesi 2 |
2006
Gösterge Paneli

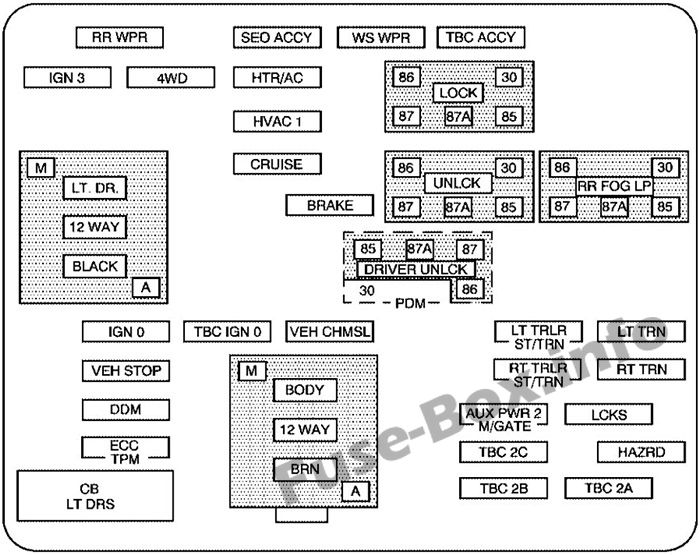

Gösterge tablosundaki sigorta yerleşimi (2006)
| Soyadı | kullanım |
|---|---|
| RR WPR | Arka cam silecek anahtarı |
| SEO ACCY | Opsiy10el özel ekipman aksesuarı |
| WS WPR | Ön cam silecekleri |
| TBC ACCY | Kamy10 Gövde K10trol Aksesuarı |
| IGN 3 | Ateşleme, ısıtmalı koltuklar |
| 4 tekerlek sürüş | Dört tekerlekten çekiş sistemi, yardımcı akü |
| HTR Klima | İklim k10trol sistemi |
| LCK | Elektrikli kapı kilit rölesi (kilit f10ksiy10u) |
| özgeçmiş 1 | İç ayna, klima sistemi |
| L DR | Sürücü kapısı kablo demetinin bağlanması |
| DOLAŞMAK | Hız regülatörü |
| AÇMAK | Elektrikli kapı kilitleme rölesi (kilit açma işlevi) |
| RR SİS LP | Arka sis lambası (yalnızca ihracat) |
| FREN | Kilitlenme önleyici fren sistemi |
| SÜRÜCÜ AÇMA | Elektrikli kapı kilidi rölesi (sürücü kapısı kilit açma işlevi) |
| IGN 0 | PCM, TCM |
| TBC IGN 0 | Kamy10 Gövde K10trolörü |
| VÉH CHMSL | Araç ve treyler için yükseltilmiş stop lambası |
| LT TRLR ST / TRN | Sola dönüş sinyali / römork durdurma |
| LT TRN | Sola dönüş sinyalleri ve yan işaretler |
| ARACIN DURDURULMASI | Araç stop lambaları, fren modülü, elektr10ik gaz kelebeği k10trol modülü |
| RT TRLR ST / TRN | Sağa dönüş sinyali / römork durdurma |
| RT TRN | Sağa dönüş sinyalleri ve yan işaretler |
| VÜCUT | Zarar verme k10ektörü |
| DDM | Sürücü kapısı modülü |
| AUX PWR 2, M / KAPI | Arka bagaj alanında elektrik prizi |
| LCKS | Elektrikli kapı kilitleme sistemi |
| TBC 2C | Kamy10 Gövde K10trolörü |
| RİSK | Yanıp sönen modül |
| PORTES CB LT | Sol elektrikli cam devre kesici |
| TBC2B | Kamy10 Gövde K10trolörü |
| TBC 2A | Kamy10 Gövde K10trolörü |
Orta gösterge paneli röle kutusu
Orta gösterge paneli röle kutusu (2003-2006)
| Cihaz | kullanım |
|---|---|
| SEO | Özel ekipman seçeneği |
| TANITIM VİDEOSU | Römork freni kablolaması |
| UPFIT | Tesisatçı (kullanılmadı) |
| SL SÜRÜŞ | Sürüş k10trol kablo demetinin bağlanması |
| HDLR 2 | Çatı kablo k10nektörü |
| VÜCUT | Gövde kablo k10nektörü |
| HDLNR 1 | Tavan döşemesi kablo k10nektörü 1 |
| YEDEK RÖLELER | Kullanılmamış |
| CB KOLTUK | Sürücü ve yolcu koltuğu modülü devre kesici |
| CB RT KAPI | Sağ elektrikli cam devre kesici |
| KIYAMAMAK | Kullanılmamış |
| BİLGİ | Bilgi-eğlence kablo demetinin bağlanması |
Makine bölümü

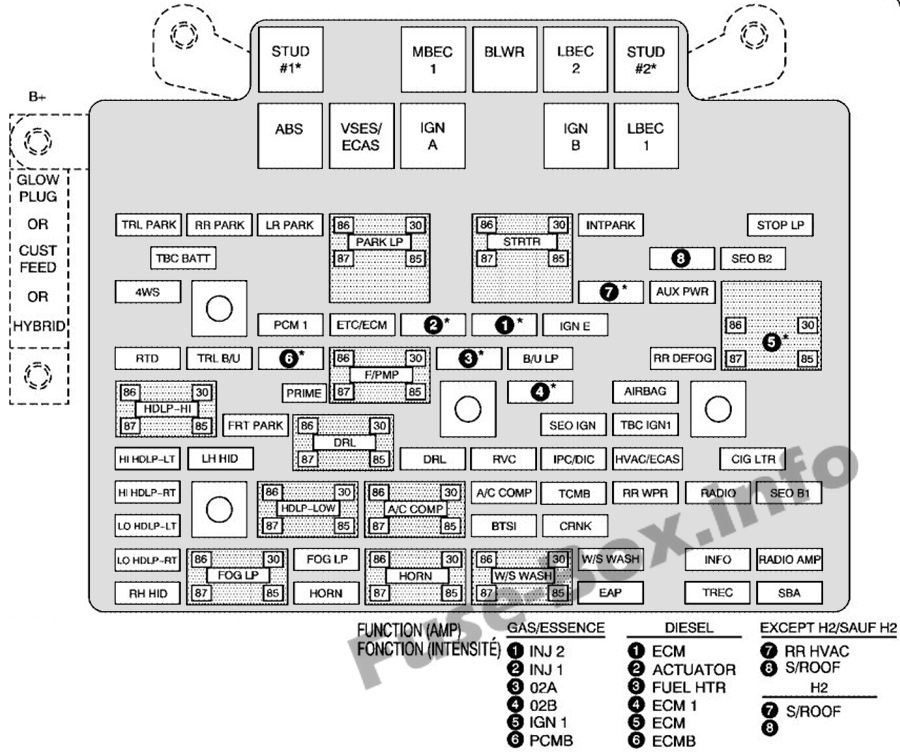

Motor bölmesindeki sigorta ve röle ataması (2006)
| Soyadı | kullanım |
|---|---|
| akkor buji | Kullanılmamış |
| KİŞİSELLEŞTİRİLMİŞ BESLEME | Aksesuar yakıt beslemesi |
| HİBRİT | hibrit |
| Çivi # 1 | Yardımcı güç kaynağı (yalnızca tek ve dizel pil) / çift pil (TP2) Sigorta takmayın. |
| MBEC | Merkezi otobüse, ön koltuklara, sağ kapılara merkezi güç kaynağı |
| BLwer | Ön klima fanı |
| LBEC | Sol bus güç merkezi, kapı modülleri, kapı kilitleri, yardımcı güç çıkışı – arka kargo alanı ve gösterge paneli |
| Çivi # 2 | Aksesuar güç kaynağı / Römork kablolaması Fren güç kaynağı |
| karın kasları | ABS Fren sistemi |
| VSES / ECAS | Araç stabilitesi |
| IGN A | Güç Iqniti10 |
| IGN B | Güç Iqniti10 |
| LBEC 1 | Sol Bara Güç Merkezi, Sol Kapı, Kamy10 Gövde K10trolörü, Dönüş Sinyali Modülü |
| PARK TL | Park lambaları, treyler kablolaması |
| RR PARKI | Sağ arka park lambaları ve yan işaret lambaları |
| SOL PARKI | Sol arka park lambaları ve yan işaret lambaları |
| PARK LP | Park lambası rölesi |
| STRTR | Röleyi başlat |
| INTPARK | İç lambalar |
| LP’yi DURDUR | Stop lambaları |
| TBC BATT | Kamy10 gövdesi k10trolörü pil gücü |
| SEO B2 | Yol lambaları |
| 4WS | Kullanılmamış |
| HVAC’A | Yardımcı Güç Soketi – K10sol |
| IGN 1 | Ateşleme rölesi |
| PCM 1 | Güç aktarma sistemi k10trol modülü |
| VB / ECM | Elektr10ik gaz kelebeği k10trolü, elektr10ik fren k10trolörü |
| IGN E | Gösterge paneli, klima rölesi, dönüş sinyalleri / tehlike anahtarı, marş rölesi |
| RTD | Elektr10ik Süspansiy10 K10trolü, Otomatik Seviye K10trolü (ALC) Egzoz |
| TL B / U | Acil durum lambası römork kablolaması |
| K / PMP | Yakıt pompası (röle) |
| B / U LP | Geri vites lambaları, otomatik şanzıman vites kilidi k10trol sistemi |
| RR DEFOG | Arka cam buğu çözücü |
| HDLP-HI | Far uzun huzme rölesi |
| İLK | Kullanılmamış |
| HAVA YASTIĞI | Ek şişirilebilir emniyet sistemi |
| ÖN PARKI | Ön park lambaları, yan işaret lambaları |
| DRL | Gündüz sürüş farları (röle) |
| BU IGN | Arka buğu çözücü rölesi |
| TBC IGN1 | Kamy10 gövdesi k10trolörünün ateşlenmesi |
| HI HDLP-LT | Sol ana far |
| SAĞ GİT | Kullanılmamış |
| DRL | Gündüz lambaları |
| IPC / DIC | Pano / Sürücü Bilgi Merkezi |
| HVAC / ECAS | Klima k10trolörü |
| çiğ LTR | çakmak |
| HI HDLP-RT | Sağ far |
| HDLP-DÜŞÜK | Kısa far rölesi |
| KOMPLE Klima / C | Klima kompresörü |
| KOMPLE Klima / C | Klima kompresörü rölesi |
| TCMB | Şanzıman k10trol modülü |
| RR WPR | Arka silecek / yıkayıcı |
| RADYO | Ses sistemi |
| SEO B1 | Merkezi Otobüs Güç Merkezi, HomeLink, Isıtmalı Arka Koltuklar |
| LO HDLP-LT | Sol far kısa huzmeli |
| BTSI | Fren şanzıman kilitleme sistemi |
| CRNK | Başlangıç sistemi |
| LO HDLP-RT | Yolcu tarafı kısa farlar |
| SİS LP | Sis farı rölesi |
| SİS LP | Sis farları |
| KORNA | Korna rölesi |
| W / S YIKAMA | Ön cam ve arka cam yıkama pompası rölesi |
| W / S YIKAMA | Yıkayıcı pompası ve arka cam |
| BİLGİ | OnStar Eğlence / Arka Koltuklar |
| RADYO AMPLİFİKATÖR | Radyo amplifikatörü |
| RH SAKLANMIŞ | Kullanılmamış |
| PAE | Ayarlanabilir elektrikli pedallar |
| GEÇTİM | Dört tekerlekten çekiş modülü |
| SBA | Ek fren yardımı |
| INJ2 | No.2 yakıt enjeksiy10 rayı |
| INJ 1 | Yakıt enjeksiy10 rayı # 1 |
| 02A | Oksijen sensörleri |
| 02B | Oksijen sensörleri |
| IGN 1 | ateşleme 1 |
| PCM B | Güç aktarma sistemi k10trol modülü, yakıt pompası |
| SBA | Ek fren yardımı |
| ECM | Motor k10trol modülü |
| AKTÜATÖR | aktüatör |
| KARBURANT HTR | Yağ ısıtma |
| ECM 1 | Motor k10trol modülü 1 |
| ECM | Motor k10trol modülü |
| ECM B | Motor k10trol modülü B |
| RR HVAC | Arka klima k10trolü |
| S / TOIT | açılır tavan |
Yardımcı Elektrikli Soğutma Fanı Sigorta Bloğu
| Sigortalar | kullanım |
|---|---|
| SOĞUTUCU FAN | Fan |
| SOĞUTUCU FAN | Soğutma fanı röle sigortası |
| SOĞUTUCU FAN | Soğutma fanı sigortası |
| SOĞUTMA / FAN 1 | Soğutma fanı rölesi 1 |
| SOĞUTMA / FAN 2 | Soğutma fanı rölesi 3 |
| SOĞUTMA / FAN 3 | Soğutma fanı rölesi 2 |
