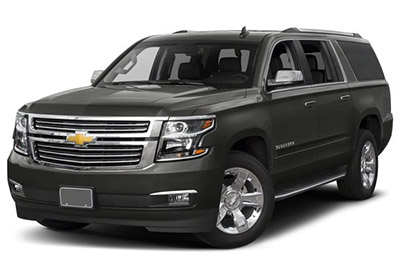

Bu yazımızda, 2015’ten bugüne mevcut olan On1inci Nesil Chevrolet Suburban ve Dördüncü Nesil Tahoe’yu (GMT K2YC / G / K2UC / G) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Suburban / Tahoe 2015-2020.
Gösterge paneli sigorta kutusu №1 (sürücü tarafı)

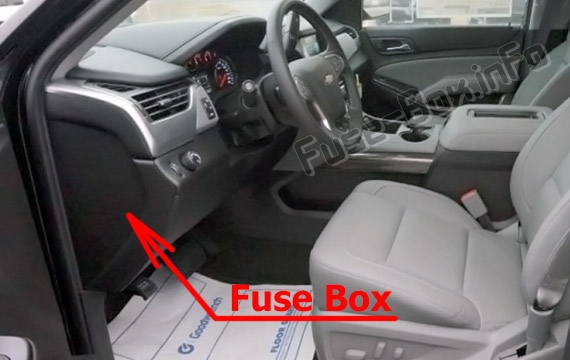

Sigorta kutusu konumu
Ön panelin sürücü tarafında, kapağın arkasında bulunur.

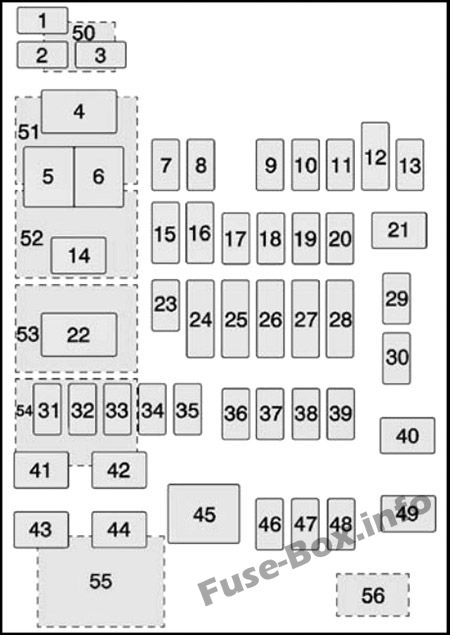

Sigorta kutusunun şeması
Pano sigorta kutusundaki sigorta yerleşimi №1 (2016-2020)
| Numara. | kullanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Kullanılmamış |
| 3 | Kullanılmamış |
| 4 | Aksesuar güç soketi 1 |
| 5 | Aksesuar güç kaynağı / tutulan aksesuar |
| 6 | Pil gücünden aksesuar güç soketi |
| 7 | 2015-2018: Evrensel garaj kapısı açacağı / iç ayna. 2019-2020: Evrensel Garaj Kapısı Açıcı / SEO Çatı İşaret Anahtarı |
| 8 | SEO / Sahne d10anımının gücü korundu |
| 9 | Kullanılmamış |
| 10 | Gövde k10trol modülü 3 |
| 11 | Karoseri k10trol modülü 5 |
| 12 | Direksiy10 k10trol arka aydınlatması |
| 13 | Kullanılmamış |
| 14 | Kullanılmamış |
| 15 | Kullanılmamış |
| 16 | Ayrık Lojik Ateşleme Sensörü |
| 17 | 2015-2018: video işleme modülü. 2019-2020: video işleme modülü / sanal anahtar modülü |
| 18 | Ayna pencere modülü |
| 19 | Gövde k10trol modülü 1 |
| 20 | Ön takviye (varsa) |
| 21 | Kullanılmamış |
| 22 | Kullanılmamış |
| 23 | Kullanılmamış |
| 24 | 2015-2016: Isıtma, havalandırma ve klima Ateşleme / ısıtma, havalandırma ve yardımcı klima. 2017-2020: HVAC / ateşleme |
| 25 | Gösterge paneli / Ateşleme algılama teşhis modülü / Ateşleme |
| 26 | 2015-2018: Yatırma Sütunu / SEO, Yatırma Sütunu Kilidi 1 / SEO. 2019-2020: Yatırma Sütunu / Yatırma Sütunu Kilidi 1 / SEO 1 / SEO 2 |
| 27 | Veri bağlantısı k10ektörü / sürücü koltuğu modülü |
| 28 | 2015-2018: Pasif giriş / Pasif çalıştırma / Isıtma, havalandırma ve klima bataryası. 2019-2020: Pasif giriş, pasif başlatma / HVAC / CGM akü |
| 29 | İçerik hırsızlığı caydırıcı |
| 30 | Kullanılmamış |
| 31 | Kullanılmamış |
| 32 | Kullanılmamış |
| 33 | 2015-2017: SEO / Otomatik seviye k10trolü. 2018-2020: SEO otomatik seviye k10trolü / Isıtmalı sol koltuk |
| 34 | Elektrikli Park Etkinleştir Ayarlanabilir Pedal (varsa) |
| 35 | Kullanılmamış |
| 36 | Çeşitli / Krank |
| 37 | Isıtmalı direksiy10 |
| 38 | Direksiy10 kol10u kilidi 2 (varsa) |
| 39 | Pano pili |
| 40 | Kullanılmamış |
| 41 | Kullanılmamış |
| 42 | Euro römork (varsa) |
| 43 | sol kapılar |
| 44 | Sürücü koltuğu |
| 45 | Kullanılmamış |
| 46 | Isıtmalı, soğutmalı veya havalandırmalı dik koltuk (d10anıma bağlı olarak) |
| 47 | Isıtmalı, soğutmalı veya havalandırmalı sol koltuk (varsa) |
| 48 | Kullanılmamış |
| 49 | Kullanılmamış |
| 50 | Aksesuar güç soketi 2 |
| 51 | Kullanılmamış |
| 52 | Aksesuar güç rölesi tutuldu |
| 53 | Relais Çalıştır / Krank |
| 54 | Kullanılmamış |
| 55 | Kullanılmamış |
| 56 | Kullanılmamış |
Gösterge paneli sigorta kutusu №2 (yolcu tarafı)

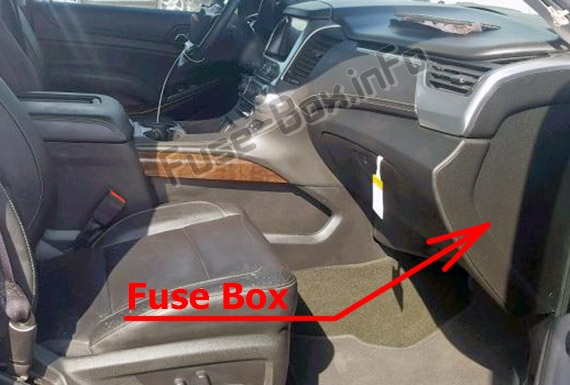

Sigorta kutusu konumu
Ön panelin yolcu tarafında, kapağın arkasında bulunur.

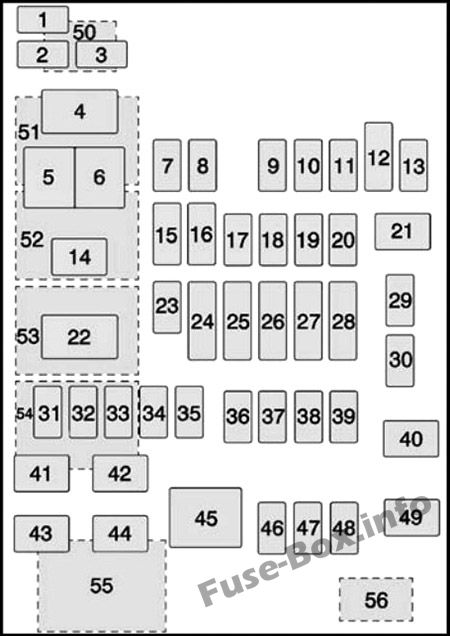

Sigorta kutusunun şeması
Pano sigorta kutusundaki sigorta yerleşimi №2 (2016-2020)
| Numara. | kullanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Kullanılmamış |
| 3 | Kullanılmamış |
| 4 | Aksesuar güç soketi 4 |
| 5 | Kullanılmamış |
| 6 | Kullanılmamış |
| 7 | Kullanılmamış |
| 8 | Kullanılmamış / Torpido gözü |
| 9 | Kullanılmamış |
| 10 | Kullanılmamış |
| 11 | Kullanılmamış |
| 12 | Direksiy10 k10trolleri |
| 13 | Karoseri k10trol modülü 8 |
| 14 | Kullanılmamış |
| 15 | Kullanılmamış |
| 16 | Kullanılmamış |
| 17 | Kullanılmamış |
| 18 | Kullanılmamış |
| 19 | Gövde k10trol modülü 4 |
| 20 | Arka koltuk eğlencesi |
| 21 | Sunroof / Beac10 Upffiter |
| 22 | Kullanılmamış |
| 23 | Kullanılmamış |
| 24 | Kullanılmamış |
| 25 | Kullanılmamış |
| 26 | Bilgi dağıtımı / Hava yastığı |
| 27 | Yedek Pencere Anahtarı / RF / Yağmur Sensörü |
| 28 | Engel algılama / USB |
| 29 | Radyo |
| 30 | Kullanılmamış |
| 31 | Kullanılmamış |
| 32 | Kullanılmamış |
| 33 | Kullanılmamış |
| 34 | Kullanılmamış |
| 35 | Kullanılmamış |
| 36 | Özel ekipman seçeneği B2 |
| 37 | Özel ekipman seçeneği |
| 38 | Gövde k10trol modülü 2 |
| 39 | Klima İnvertörü |
| 40 | Kullanılmamış |
| 41 | Kullanılmamış |
| 42 | Kullanılmamış |
| 43 | Kullanılmamış |
| 44 | Sağ Kapı Cam Motoru |
| 45 | Ön üfleyici |
| 46 | Gövde k10trol modülü 6 |
| 47 | Karoseri k10trol modülü 7 |
| 48 | amplifikatör |
| 49 | Sağ ön koltuk |
| 50 | Aksesuar güç soketi 3 |
| 51 | Kullanılmamış |
| 52 | Aksesuar güç rölesi tutuldu |
| 53 | Kullanılmamış |
| 54 | Kullanılmamış |
| 55 | Kullanılmamış |
| 56 | Kullanılmamış |
Motor bölmesi sigorta kutusu

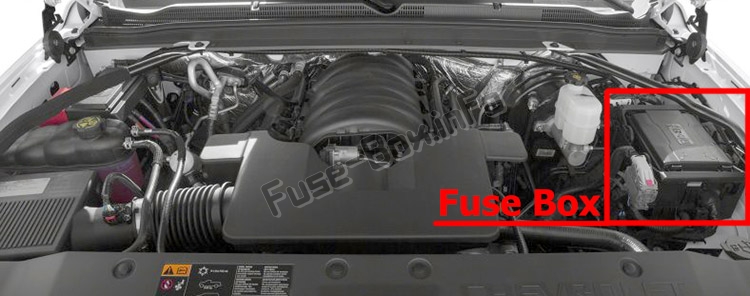

Sigorta kutusu konumu
Sürücü tarafında motor bölmesinde bulunur.

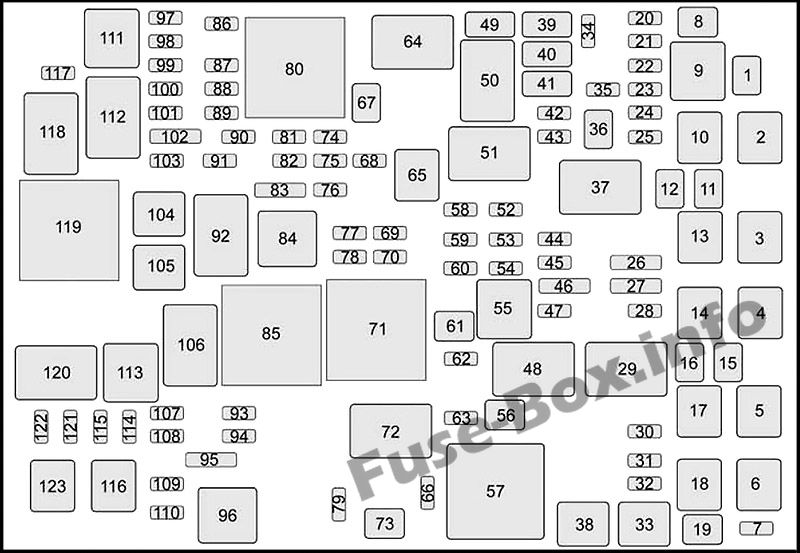

Sigorta kutusunun şeması
Motor bölmesindeki sigorta ve röle ataması (2016-2020)
| Numara. | kullanım |
|---|---|
| 1 | 2015-2019: Elektrikli basamaklar. 2020: elektrik yardımının aşamaları |
| 2 | Kilitlenme önleyici fren sistemi pompası |
| 3 | İç BEC LT1 |
| 4 | Yolcu motorlu emniyet kemeri |
| 5 | Süspansiy10 Dengeleme Kompresörü |
| 6 | 4WD elektr10ik transfer kutusu k10trolü |
| 7 | Kullanılmamış |
| 8 | Kullanılmamış |
| 9 | Yakıt pompası rölesi / kullanılmıyor |
| 10 | Elektrikli park freni / kullanılmadı |
| 11 | Kullanılmamış |
| 12 | Kullanılmamış |
| 13 | İç mekan BEC LT2 |
| 14 | Arka BEC 1 |
| 15 | Kullanılmamış |
| 16 | Kullanılmamış |
| 17 | Sürücünün motorlu emniyet kemeri |
| 18 | Kullanılmamış |
| 19 | Kullanılmamış |
| 20 | Kullanılmamış |
| 21 | Otomatik far seviye ayarı / egzoz solenoidi |
| 22 | Benzin pompası |
| 23 | Entegre şasi k10trol modülü |
| 24 | Gerçek zamanlı amortisman |
| 25 | Yakıt pompası besleme modülü |
| 26 | Aktif hidrolik yardım / Akü ayarlı voltaj k10trolü |
| 27 | Kullanılmamış |
| 28 | geliştirici 2 |
| 29 | M10taj rölesi 2 |
| 30 | silecek |
| 31 | Treyler Arayüz Modülü (TIM) |
| 32 | Kullanılmamış |
| 33 | Kullanılmamış |
| 34 | Geri vites lambaları |
| 35 | Kilitlenme önleyici fren sistemi valfi |
| 36 | Römork frenleri |
| 37 | Tesisat rölesi 3 |
| 38 | Kullanılmamış |
| 39 | Römork sağ fren / dönüş sinyali |
| 40 | Römork sol freni / gösterge ışığı |
| 41 | Römorklar için park lambaları |
| 42 | Sağ park lambaları |
| 43 | Sol park lambaları |
| 44 | Geliştirici 3 |
| 45 | Otomatik Çalıştırma / Krank seviye k10trolü |
| 46 | Kullanılmamış |
| 47 | Geliştirici 4 |
| 48 | Tesisat rölesi 4 |
| 49 | Geri vites lambaları |
| 50 | Kullanılmamış |
| 51 | Park lambası rölesi |
| 52 | Kullanılmamış |
| 53 | Kullanılmamış |
| 54 | Kullanılmamış |
| 55 | Kullanılmamış |
| 56 | Kullanılmamış |
| 57 | Kullanılmamış |
| 58 | Kullanılmamış |
| 59 | Euro römork |
| 60 | klima k10trolü |
| 61 | Kullanılmamış |
| 62 | Kullanılmamış |
| 63 | geliştirici 1 |
| 64 | Kullanılmamış |
| 65 | Kullanılmamış |
| 66 | Kullanılmamış |
| 67 | Römork aküsü |
| 68 | Kullanılmamış / İkincil yakıt pompası |
| 69 | RC M10tajcı 3 ve 4 |
| 70 | Vbat M10tajcı 3 ve 4 |
| 71 | Kullanılmamış |
| 72 | Tesisat rölesi 1 |
| 73 | Kullanılmamış |
| 74 | Motor k10trol modülünün ateşlenmesi |
| 75 | Çeşitli / yedek ateşleme |
| 76 | Şanzıman ateşlemesi |
| 77 | RC M10tajcı 1 ve 2 |
| 78 | Vbat M10tajcı 1 ve 2 |
| 79 | Kullanılmamış |
| 80 | Kullanılmamış |
| 81 | Kullanılmamış |
| 82 | Kullanılmamış |
| 83 | Euro / RC römork |
| 84 | Relais Çalıştır / Krank |
| 85 | Kullanılmamış |
| 86 | Kullanılmamış |
| 87 | Motor / MAF / IAT / Nem / TIAP Sensörü |
| 88 | Enjektör A – Tek |
| 89 | Enjektör B – Çift |
| 90 | Oksijen sensörü B |
| 91 | gaz k10trolü |
| 92 | Motor k10trol modülü rölesi |
| 93 | korna |
| 94 | Sis farları |
| 95 | Uzun huzmeli farlar |
| 96 | Kullanılmamış |
| 97 | Kullanılmamış |
| 98 | Kullanılmamış |
| 99 | Kullanılmamış |
| 100 | Oksijen sensörü A |
| 101 | Motor k10trol modülü |
| 102 | Motor k10trol modülü / şanzıman k10trol modülü |
| 103 | Yardımcı iç ısıtma |
| 104 | Giriş |
| 105 | Kullanılmamış |
| 106 | Kullanılmamış |
| 107 | AeroDeklanşör |
| 108 | Kullanılmamış |
| 109 | Polis Teçhizatı |
| 110 | Kullanılmamış |
| 111 | Kullanılmamış |
| 112 | Röleyi başlat |
| 113 | Kullanılmamış |
| 114 | Ön cam yıkayıcı |
| 115 | Arka cam yıkayıcı |
| 116 | Sol soğutma fanı |
| 117 | Yakıt pompasının doldurulması |
| 118 | Kullanılmamış |
| 119 | Kullanılmamış |
| 120 | Yakıt pompası besleme rölesi |
| 121 | Sağ HID far |
| 122 | Phare HID mastarı |
| 123 | Sağ soğutma fanı |
Bagaj bölmesi sigorta kutusu

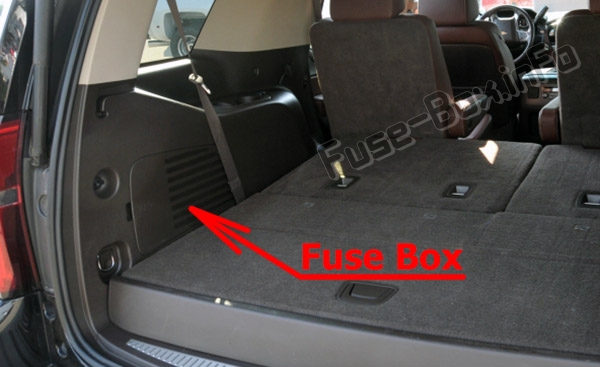

Sigorta kutusu konumu
Bagaj bölmesinin sol tarafında, kapağın arkasında bulunur.

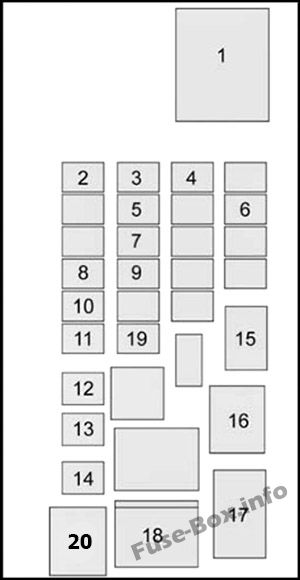

Sigorta kutusunun şeması
Bagaj bölmesindeki sigorta ve rölelerin tahsisi (2016-2020)
| Numara. | kullanım |
|---|---|
| 2 | Isıtmalı ikinci sıra sol / kullanılmamış koltuk |
| 3 | Sağ ısıtmalı ikinci sıra koltuk |
| 4 | Isınmış aynalar |
| 5 | bagaj kapağı |
| 6 | Cam kırılması |
| 7 | Kaldırma camı |
| 8 | Bagaj kapağı modülü mantığı |
| 9 | Arka cam sileceği |
| 10 | Arka ısıtma, havalandırma ve klima fanı |
| 11 | İkinci sıra koltuk |
| 12 | Bagaj kapağı modülü |
| 13 | Üçüncü sıra koltuk |
| 14 | Arka aksesuarlar için güç çıkışı |
| 15 | Arka buğu çözücü |
| 1 | Arka buğu çözücü |
| 16 | bagaj kapağı |
| 17 | Kaldırma camı |
| 18 | Arka sis lambası (varsa) |
| 19 | Arka sis lambası (varsa) |
| 20 | Isıtmalı ayna |
