Bu yazıda, 1992’den 1999’a kadar üretilen 8inci nesil Chevrolet Suburban’ı (GMT400) ele alıyoruz. Burada
İçindekiler
Sigorta Düzeni Chevrolet Banliyö 1993-1999
Pano sigorta kutusu
1993-1994

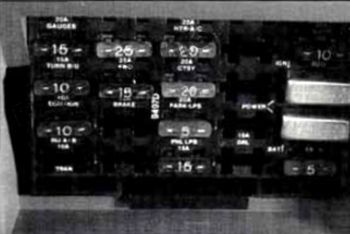

Sigorta bloğu, ön panelin alt kısmındaki 1 erişim kapısının arkasında, park freni serbest bırakma kolunun yanında bulunur.

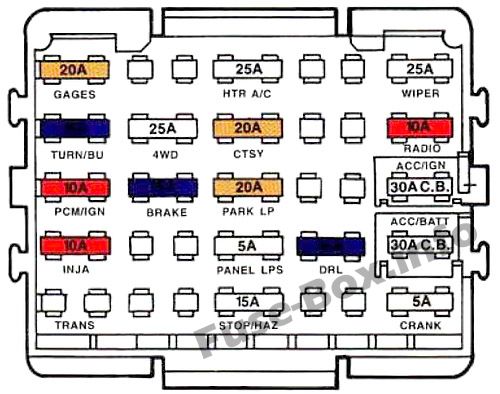

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi (1993, 1994)
| Soyadı | Korumalı devre | Amper [A] |
|---|---|---|
| göstergeler | Hız sabitleyici, 4WD ekran açık. Arka cam buğu çözücü zamanlayıcı, Aux. Batt. Güç rölesi, emniyet kemeri zili zamanlayıcısı, grup ateşlemesi. Beslemek | 20 |
| Dönüş-B / U | Geri vites lambaları, göstergeler | 15 |
| EMC / Ateşleme | TCC, hava ters, ESC, EGR, ECM, Ateşleme, RWAL fren anahtarı | 10 |
| Enj. A | Gaz kelebeği gövdesi enjektörleri | 10 |
| Fren | ABS, küme hızı0 | 15 |
| AC / Htr | HVAC 4 WD, Yrd. Batt. Röle | 25 |
| Ctsy | Kubbe Lambası, Ctsy. ve Lps torpido gözü. (TR-9), Radyo (hafıza saati) | 20 |
| Park LP’si | Korna rölesi, korna gücü, park lambaları | 20 |
| P. Lps | C49 SW Illum., Farlar açık uyarı, radyo aydınlatması, HVAC aydınlatması. | 5 |
| Dur / Haz | Haz. Flaşör, Emniyet kemeri zili, Stop Lmps., ABS hafıza | 15 |
| silecek | Ön cam sileceği, yıkayıcı | 25 |
| Radyo | akı radyo | 10 |
| Acc / K10tak | güç pencereler | 30 (SB) |
| Hız / Vuruş | Kapı kilitleri, arka cam buğu çözücü | 30 (SB) |
| Krank | Krank, sağduyulu | 5 |
| 4 tekerlek sürüş | Dört tekerlekten çekiş | 25 |
| DRL | Bütün gün ışıklar | 15 |
| RR Wpr | Arka cam yıkayıcı | 25 |
| T / G Rel | Çakmak, bagaj kapağı açma | 25 |
1995-1999

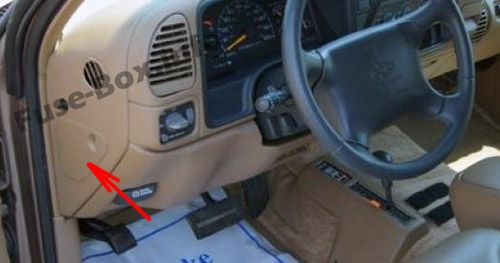

Sigorta bloğu erişim kapısı, gösterge panelinin sürücü tarafındaki kenarında bulunur.

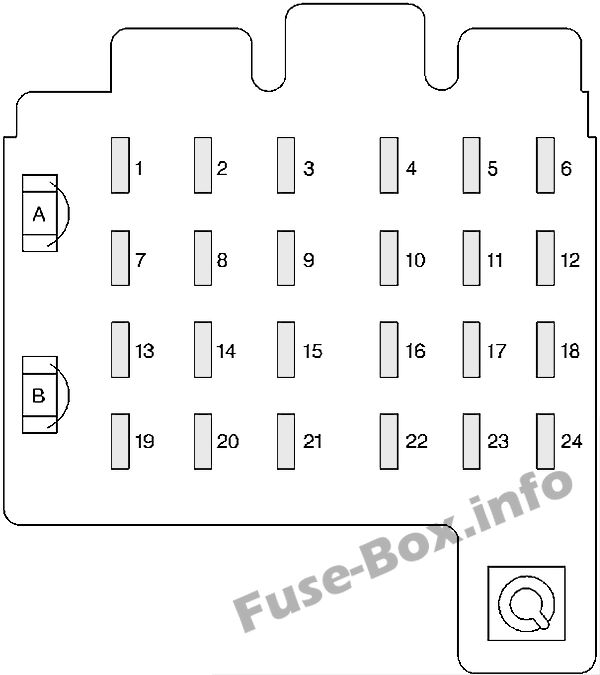

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi (1995-1999)
| Numara. | Soyadı | Korumalı devre |
|---|---|---|
| 1 | DUR / HAZ | Durdurma anahtarı / TCC, sesli uyarı, CHMSL, tehlike uyarı lambaları, stop lambaları |
| 2 | DURUM T | Aktarım kutusu |
| 3 | CTSY | Nezaket Işıkları, Kargo Lambası, Torpido gözü Işığı, Kubbe / RDG Işıkları, Makyaj Aynaları, Elektrikli Aynalar |
| 4 | göstergeler | Gösterge paneli, DRL rölesi, lamba anahtarı, anahtarsız giriş, düşük soğutma sıvısı modülü, aydınlatmalı giriş modülü, DRAC (dizel motor) |
| 5 | RR DAK | RR HVAC k10trolleri |
| 6 | DOLAŞMAK | Hız regülatörü |
| 7 | YARDIMCI GÜÇ | Yardımcı güç çıkışı |
| 8 | KRANK | 1995-1996: Dizel yakıt pompası, DERM, ECM 1997: Hava yastığı sistemi 1999: Krank |
| 9 | PARK LPS | Lic lambası, Park lambası, Arka lamba, Tavan aydınlatma lambası, Tdi1 kapı lambaları, Ön yan işaretler, Illum kapı anahtarı, Kanat lambası |
| 10 | HAVA YASTIĞI | DERM |
| 11 | SİLECEK | Silecek motoru, yıkama pompası |
| 12 | HTR-A / C | A/C, A/C fanı, yüksek fan rölesi |
| 13 | çiğ LTR | Güç amplifikatörü, arka kaldırma camı, çakmak, kapı kilidi rölesi, elektrikli bel koltuğu |
| 14 | SPST | 4 tekerlekten çekiş, gösterge, LP kümesi, HVAC k10trolleri, RR HVAC k10trolleri, IP anahtarları, radyo aydınlatması, çan modülü |
| 15 | DRL-SİS | DRL rölesi, sis lambası rölesi |
| 16 | TUR-B / U | Ön ve arka dönüş sinyalleri, geri vites lambaları, BTSI solenoidi |
| 17 | RADYO | Radyo (Ign) |
| 18 | FREN | DRAC (1995-1996), 4WAL PCM, ABS, seyir |
| 19 | RADYO PİLİ | Radyo (Bat) |
| 20 | TRANS | PRNDL, otomatik şanzıman, hız göstergesi, k10trol göstergeleri hikayeyi anlatıyor, uyarı lambaları |
| 21 | 1995-1996: Kullanılmıyor 1997: Değişken eforlu direksiy10 1999: Güvenlik / Direksiy10 |
|
| 22 | – | Kullanılmamış |
| 23 | RR sileceği | Arka silecek, arka yıkama pompası |
| 24 | 4 tekerlek sürüş | Ön aks, 4WD gösterge ışığı, TP2 rölesi (benzinli motor) |
| 1 (CB) | ACCY PWR’si | Elektrikli kapı kilidi, 6 yönlü elektrikli koltuk, anahtarsız giriş modülü |
| B (CB) | PWR WDOS’u | Elektrikli camlar |
Motor bölmesi sigorta kutusu

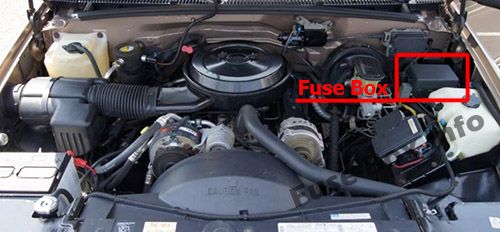

Sigorta kutusu konumu

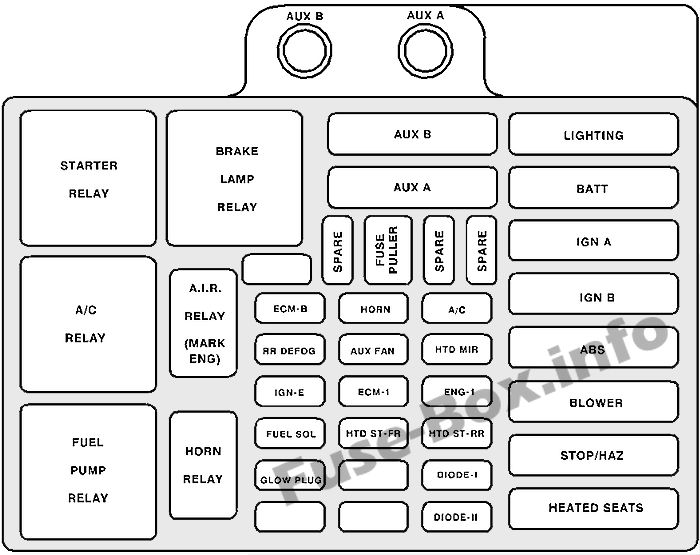

Sigorta kutusunun şeması
Motor bölmesindeki sigorta ve röle ataması (1995-1999)
| Soyadı | Korumalı devre |
|---|---|
| ECM-B | Yakıt pompası, PCM / VCM |
| RR DEFOG | Arka cam buğu çözücü (varsa) |
| IGN-E | Yardımcı Fan Röle Bobini, Klima Kompresör Rölesi, Sıcak Yakıt Modülü |
| TOPRAK YAKIT | Yakıt solenoidi (dizel motor) |
| akkor buji | Kızdırma bujileri (dizel motor) |
| KORNA | Korna, kaputun altındaki ışıklar |
| YARDIMCI FAN | Yardımcı fan |
| ECM-1 | Enjektörler, PCM / VCM |
| HTD ST-FR | Isıtmalı ön koltuklar |
| AC | Klima |
| NKU MIR | Isıtmalı dış aynalar (varsa) |
| FRA-1 | K10tak Anahtarı, EGR, Kartuş Havası, EVRV Rölanti Solenoidi, Isıtmalı O2, Yakıt Isıtıcı (Dizel Motor), Su Sensörü (Dizel Motor) |
| HTD ST-RR | Kullanılmamış |
| AYDINLATMA | Far ve panel dimmer anahtarı, sis ve k10for sigortaları |
| SİLAH | Akü, sigorta bloğu barası |
| IGN-A | K10tak anahtarı |
| IGN-B | K10tak anahtarı |
| karın kasları | Kilitlenme önleyici fren modülü |
| FAN | Üfleyici ve arka üfleyici rölesi |
| DUR / HAZ | Stop lambaları |
| ISITMALI KOLTUKLAR | Isıtmalı koltuklar (varsa) |
