Chevrolet SS 2013’ten 2018’e kadar üretildi. Bu yazımızda
İçindekiler
Sigorta düzeni Chevrolet SS 2013-2018
Pano sigorta kutusu

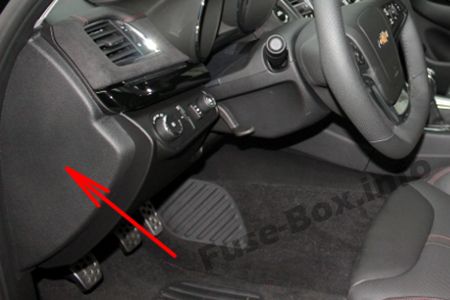

Sigorta kutusu konumu
Ön panelin yan tarafında, kapağın arkasında bulunur.

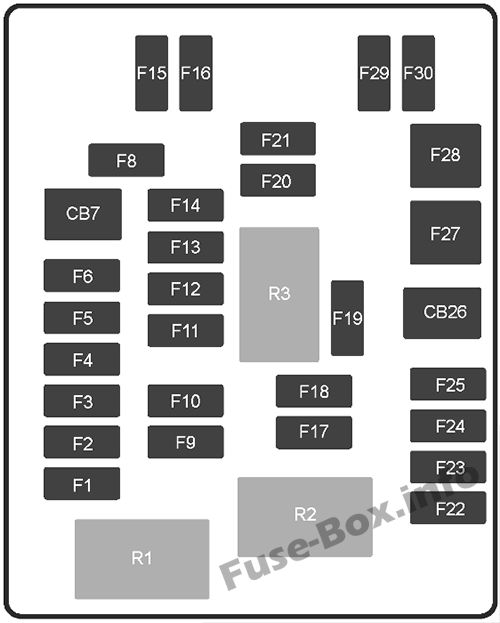

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| F1 | Gövde k10trol modülü 1 |
| F2 | Teşhis bağlantı k10ektörü |
| F3 | LPG kapatma solenoidi |
| F4 | Gövde k10trol modülü 2 |
| F5 | K10tak anahtarı |
| F6 | Elektrikli direksiy10 k10trol kilidi |
| CB7 | Kullanılmamış |
| F8 | Kullanılmamış |
| F9 | Kullanılmamış |
| F10 | Kullanılmamış |
| F11 | Şant 1 |
| F12 | Hava yastığı / otomatik yolcu algılama |
| F13 | Gösterge paneli |
| F14 | HVAC k10trol modülü |
| F15 | Yağmur sensörü |
| F 16 | Gövde k10trol modülü 3 |
| F17 | LPG kapatma solenoidi |
| F18 | Kullanılmamış |
| F19 | SWC arka ışığı |
| F20 | Kullanılmamış |
| F21 | Kullanılmamış |
| F22 | Şant 2 |
| F23 | Gövde k10trol modülü 4 |
| F24 | Karoseri k10trol modülü 5 |
| F25 | Gövde k10trol modülü 6 |
| CB26 | Kullanılmamış |
| F27 | Karoseri k10trol modülü 8 |
| F28 | Fan |
| F29 | Aksesuarlar |
| F30 | Karoseri k10trol modülü 7 |
| R1 | Lojistik |
| R2 | LPG kapatma solenoidi 1 |
| R3 | LPG kapatma solenoidi 2 |
Motor bölmesi sigorta kutusu

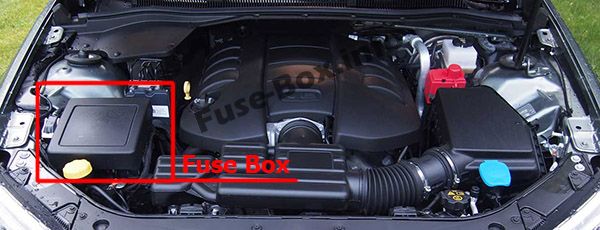

Sigorta kutusu konumu
Aracın sağ tarafında motor bölmesinde bulunur.

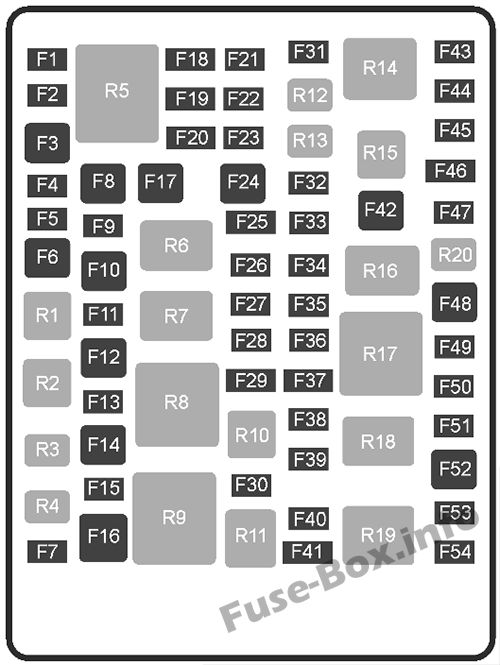

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| F1 | Isınmış aynalar |
| F2 | Kullanılmamış |
| F3 | Arka buğu çözücü |
| F4 | Kullanılmamış |
| F5 | Sağdaki spot lamba |
| F6 | Sürücü koltuğu |
| F7 | Ön cam yıkama pompası |
| F8 | Elektrikli yolcu koltuğu |
| F9 | EMER / VEH / FT / LP |
| F10 | Kullanılmamış |
| F11 | Sürüş lambaları |
| F12 | Far yıkayıcılar |
| F13 | Sol nokta lambası |
| F14 | ABS pompaları |
| F15 | ABS valfleri |
| F 16 | Kullanılmamış |
| F17 | Kullanılmamış |
| F18 | Isıtmalı ön koltuklar |
| F19 | Kullanılmamış |
| F20 | Kullanılmamış |
| F21 | Ön yolcu camı anahtarı |
| F22 | Arka cam sileceği |
| F23 | açılır tavan |
| F24 | Ön cam silecekleri |
| F25 | Otomatik yolcu algılama / gösterge paneli ateşlemesi |
| F26 | LRBEC ateşlemesi |
| F27 | Kullanılmamış |
| F28 | Even-V8 ateşleme / enjektörler |
| F29 | Motor k10trol modülü-V8, ateşleme Odd-V6 / EMIS |
| F30 | Kullanılmamış |
| F31 | Kullanılmamış |
| F32 | 2014-2015: Sis farları |
| F33 | Ateşleme-IP / GÖVDE |
| F34 | Yakıt sistemi k10trol modülü |
| F35 | Kullanılmamış |
| F36 | HARİÇ |
| F37 | EMIS 2 / Allumage Even-V6 |
| F38 | Motor k10trol modülü-V6, enjektörler / ateşleme Odd-V8 |
| F39 | INCLR pompası |
| F40 | Kullanılmamış |
| F41 | Elektrikli hidrolik direksiy10 / şanzıman k10trol modülü |
| F42 | marş |
| F43 | Kullanılmamış |
| F44 | Phare HID mastarı |
| F45 | Sağ HID far |
| F46 | Sol ve sağ uzun farlar |
| F47 | korna |
| F48 | Motor soğutma fanı |
| F49 | Otomatik far seviye ayarı |
| F50 | Şanzıman k10trol modülünün ateşlenmesi |
| F51 | Motor k10trol modülünün ateşlenmesi |
| F52 | Fren vakum pompası |
| F53 | Klima kompresörü debriyajı |
| F54 | Buharlaştırıcı k10trol modülü |
| R1 | Sürüş lambaları |
| R2 | Far yıkayıcılar |
| R3 | Arka cam yıkama pompası |
| R4 | Ön cam yıkama pompası |
| R5 | Arka buğu çözücü |
| R6 | Ön silecek k10trolü |
| R7 | silecek hızı |
| R8 | Motor k10trol modülü |
| R9 | Kullanılmamış |
| R10 | INCLR pompası |
| R11 | Kullanılmamış |
| R12 | Arka silecek k10trolü |
| R13 | Sis farları |
| R14 | Kısa farlar |
| R15 | Uzun huzmeli farlar |
| R16 | Giriş |
| R17 | Çalıştır / Krankla |
| R18 | Fren vakum pompası |
| R19 | Klima k10trolü |
| R20 | korna |
| * R3, R4, R12, R13 ve R20 röleleri PCB m10tajlı rölelerdir. |
Arka bölme sigorta kutusu

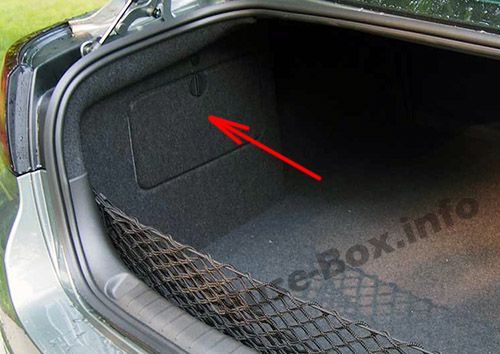

Sigorta kutusu konumu
Bagajın sol tarafında, kapağın arkasında, akünün üstünde bulunur.

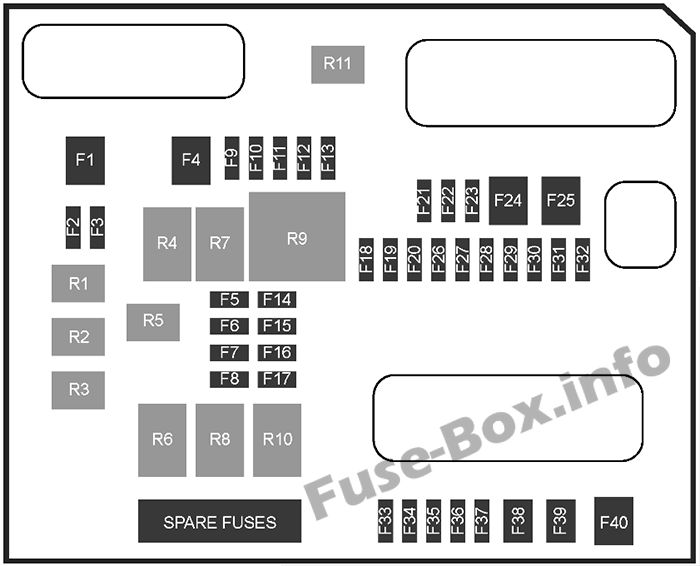

Sigorta kutusunun şeması
Bagaj bölmesindeki sigortaların ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| F1 | Sürücünün sol ön / arka camı |
| F2 | EMER / VEH / ACCY |
| F3 | Bagajın serbest bırakılması |
| F4 | Pasif giriş Pasif start-BATT 2 |
| F5 | Radyo |
| F6 | Kullanılmamış |
| F7 | Kullanılmamış |
| F8 | Yakıt sistemi k10trol modülü |
| F9 | MRTD |
| F10 | Güvertede yanıp sönen ışıklar / EDI modülü |
| F11 | yardımcı pil |
| F12 | Kullanılmamış |
| F13 | Kullanılmamış |
| F14 | Arka koltuk eğlencesi |
| F15 | Otomatik far seviye ayarı |
| F 16 | Kullanılmamış |
| F17 | Kullanılmamış |
| F18 | OnStar |
| F19 | Ayna / pencere modülü |
| F20 | Kartuş havalandırma solenoidi |
| F21 | Pasif giriş Pasif start-BATT 1 |
| F22 | Hafızalı koltuk modülü |
| F23 | amplifikatör |
| F24 | Ön / arka sağ yolcu camı |
| F25 | Elektrikli park freni |
| F26 | Bagaj kapağı modülü |
| F27 | Kamerayı açma |
| F28 | Ön havalandırmalı koltuğun açılması |
| F29 | Römork modülünün ateşlenmesi |
| F30 | Gelişmiş Park Yardımı / Yan Kör Bölge Uyarısı |
| F31 | Motor k10trol modülü |
| F32 | Yardımcı göstergeler |
| F33 | Tutulan aksesuar gücü |
| F34 | Akü voltajı algılama |
| F35 | bagaj kapağı motoru |
| F36 | Arka aksesuarlar için güç çıkışı |
| F37 | İç aksesuarlar için soket |
| F38 | çakmak |
| F39 | Kullanılmamış |
| F40 | Römork modülü |
| R1 | Bagajın serbest bırakılması |
| R2 | Aksesuar |
| R3 | Kullanılmamış |
| R4 | Kurs |
| R5 | Kullanılmamış |
| R6 | Tutulan aksesuar gücü |
| R7 | Lojistik |
| R8 | Kullanılmamış |
| R9 | Kullanılmamış |
| R10 | 2013-2014: kullanılmadı 2015-2018: egzoz valfi |
| R11 | 2013-2014: Çocuk kilitleri 2015-2018: kullanılmıyor |
| * R1, R2, R3 ve R5 röleleri PCB’ye m10te rölelerdir. |
