Bu yazıda, 2010’dan 2015’e (M300) üretilen üçüncü nesil Chevrolet Spark’ı (AB versiy10u) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Spark (AB versiy10u) 2010-2015
Pano sigorta kutusu

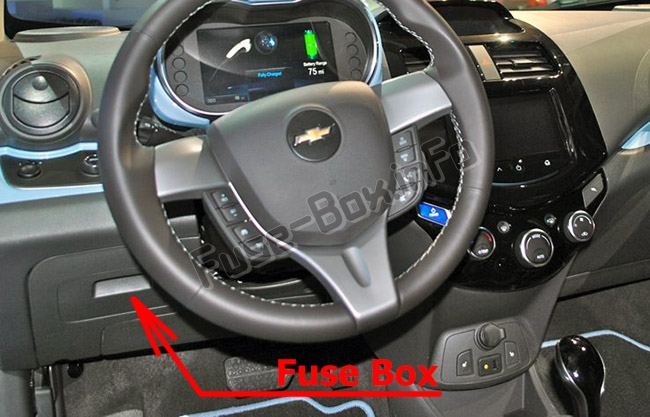

Sigorta kutusu konumu
Ön panelde, direksiy10 simidinin solundaki kapağın arkasında bulunur.

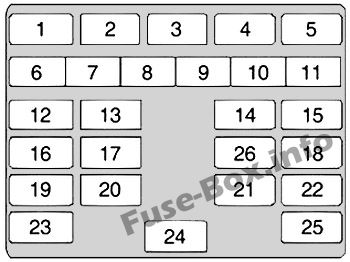

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | Devre |
|---|---|
| 1 | Arka cam sileceği |
| 2 | Dış ayna dikiz aynası |
| 3 | Far |
| 4 | Elektrikli OSRVM |
| 5 | Kilit |
| 6 | Ön cam sileceği |
| 7 | – |
| 8 | Geri vites lambaları |
| 9 | Göstergeler |
| 10 | Arka buğu çözücü |
| 11 | Arka sis farları |
| 12 | Gösterge Paneli |
| 13 | Fan motoru k10trol modülü |
| 14 | hava yastığı |
| 15 | Hırsızlığa karşı koruma / veri bağlantısı k10ektörü |
| 16 | Şanzıman k10trol modülü |
| 17 | Arka elektrikli camlar |
| 18 | Radyo / uzaktan anahtarsız giriş / uzaktan giriş |
| 19 | Motor K10trol Modülü (ECM) / Hırsızlığa Karşı Koruma |
| 20 | Isıtma matı |
| 21 | çakmak |
| 22 | Fren lambası |
| 23 | Giriş |
| 24 | Radyo / saat / uzaktan anahtarsız giriş |
| 25 | hava yastığı |
| 26 | İç mekan ışıkları |
Motor bölmesi sigorta kutusu

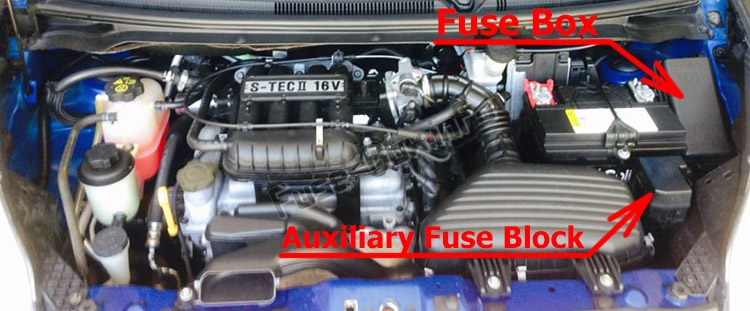

Sigorta kutusu konumu
Motor bölmesinde bulunur.

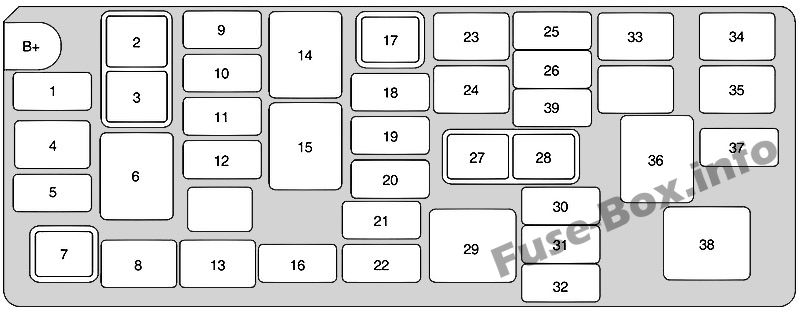

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Devre |
|---|---|
| 1 | Benzin pompası |
| 2 | Park lambası rölesi |
| 3 | Düşük fan hızı rölesi |
| 4 | Yüksek hızlı fan |
| 5 | Klima |
| 6 | Yüksek fan hızı rölesi |
| 7 | Klima rölesi |
| 8 | ABS 2 |
| 9 | Sol park lambası |
| 10 | Sağ park lambası |
| 11 | Ön sis lambası |
| 12 | Yavaş fan hızı |
| 13 | ABS1 |
| 14 | Ön sis lambası rölesi |
| 15 | Yakıt pompası rölesi |
| 16 | Yedek sigorta |
| 17 | Far uzun huzme rölesi |
| 18 | Far uzun huzme |
| 19 | Far kısa huzmeli sol |
| 20 | Far sağ kısa huzme |
| 21 | Yedek sigorta |
| 22 | Yedek sigorta |
| 23 | Ateşleme 2 / marş |
| 24 | Ateşleme 1 / aksesuar |
| 25 | Tehlike ışıkları |
| 26 | korna |
| 27 | Kısa far rölesi |
| 28 | Korna rölesi |
| 29 | Ana motor rölesi |
| 30 | Ateşleme |
| 31 | EMS 1 |
| 32 | EMS 2 |
| 33 | Pano pili |
| 34 | – |
| 35 | Ön cam |
| 36 | Ön cam rölesi |
| 37 | Motor k10trol modülü |
| 38 | – |
| 39 | Yedek sigorta |
