Bu yazıda, 2016’dan bugüne mevcut olan dördüncü nesil Chevrolet Spark’ı (M400) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Spark 2016-2020.
Pano sigorta kutusu

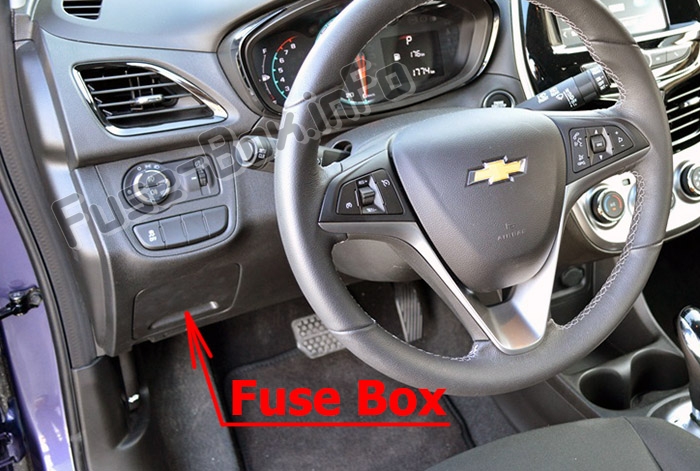

Sigorta kutusu konumu
Ön panelde (sürücü tarafı), kapağın arkasında bulunur.

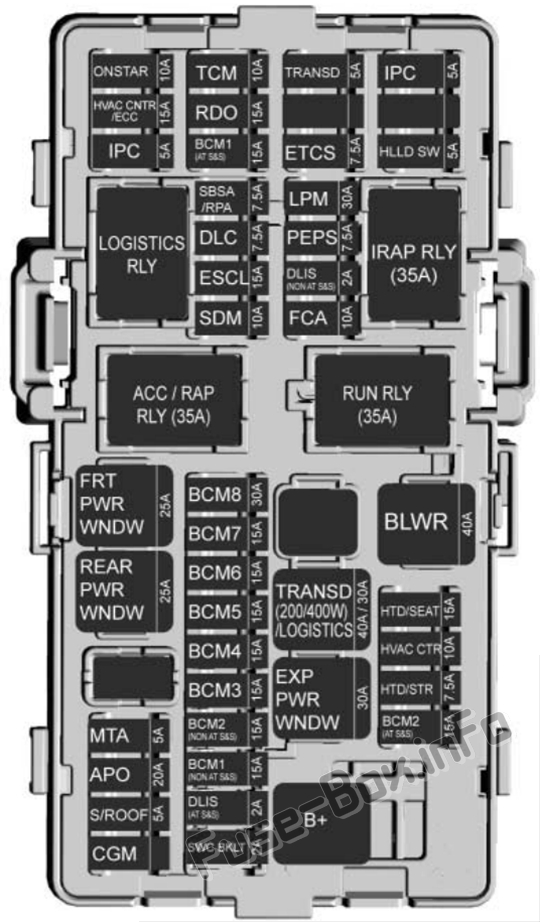

Sigorta kutusunun şeması
İç sigorta kutusundaki sigortaların ve rölelerin atanması
| Soyadı | Tanım |
|---|---|
| ONSTAR | OnStar |
| HVAC CNTR / ECC | HVAC / ECC k10trol modülü |
| IPC | Pano grubu |
| TCM | Şanzıman k10trol modülü |
| RDO | Radyo |
| BCM1 (S&S’DE) | Karoseri k10trol modülü 1 (CVT durdurma ve çalıştırma) |
| SBSA / RPA | SBSA / Arka park yardımı |
| DLC | Veri bağlantısı bağlayıcısı |
| HARİÇ | Elektrikli direksiy10 kol10u kilidi |
| İK | Algılama ve tanı modülü |
| GEÇİŞ | TRANSD / DC-DC dönüştürücü |
| AQI | 2019-2020: hava kalitesi iy10laştırıcı |
| ETCS | Elektr10ik ücret toplama sistemi |
| LPM | Doğrusal güç modülü |
| PEPS | Pasif giriş / pasif başlatma |
| DLIS (S&S’de olmayan) | Ayrık mantık k10tak anahtarı (CVT olmadan dur ve başlat) |
| FCA | Önden çarpışma uyarısı |
| IPC | Pano grubu |
| RLAD | Yansıyan LED uyarı ekranı |
| HLLD Yazılımı | Far seviye anahtarı |
| FRT PWR WNDW | Ön elektrikli cam |
| ARKA PWR WNDW | Elektrikli arka cam |
| bakir | Kullanılmamış |
| MTA | Otomatikleştirilmiş manuel şanzıman modülü |
| APO | Yardımcı güç çıkışı |
| S / TOIT | açılır tavan |
| CGM | Merkezi Portal Modülü (2018) |
| bakir | Kullanılmamış |
| BCM8 | Karoseri k10trol modülü 8 |
| BCM7 | Karoseri k10trol modülü 7 |
| BCM6 | Gövde k10trol modülü 6 |
| BCM5 | Karoseri k10trol modülü 5 |
| BCM4 | Gövde k10trol modülü 4 |
| BCM3 | Gövde k10trol modülü 3 |
| BCM2 (AT S&S dışı) | Karoseri k10trol modülü 2 (CVT olmadan dur ve başlat) |
| BCM1 (AT S&S dışı) | Karoseri k10trol modülü 1 (CVT olmadan dur ve başlat) |
| DLIS (S&S’DE) | Ayrık mantık k10tak anahtarı (CVT durdurma ve çalıştırma) |
| SWC BKLT | Direksiy10 k10trol arka aydınlatması |
| bakir | Kullanılmamış |
| TRANS (200 / 400W) / LOJİSTİK | DC DC Dönüştürücü / Lojistik |
| EXP PWR WNDW | Sürücü ekspres elektrikli cam |
| YIL | Fan motoru |
| HTD / KOLTUK | Isıtmalı ön koltuklar |
| HVAC CNTR | Modül HVAC |
| HTD / STR | Isıtmalı direksiy10 |
| BCM2 (S&S’DE) | Karoseri k10trol modülü 2 (CVT durdurma ve çalıştırma) |
| RLY1 | lojistik röle |
| RLY2 | Aksesuar güç rölesi / tutulan aksesuar |
| RLY3 | Aksesuar güç rölesi kesintiye uğradı |
| RLY4 | Yarış rölesi |
Motor bölmesi sigorta kutusu

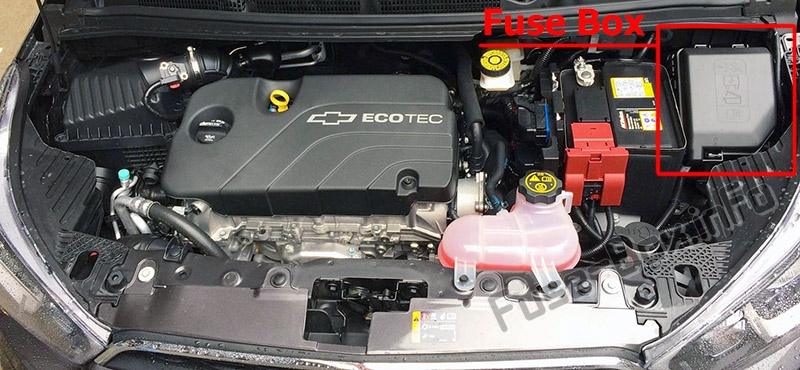

Sigorta kutusu konumu

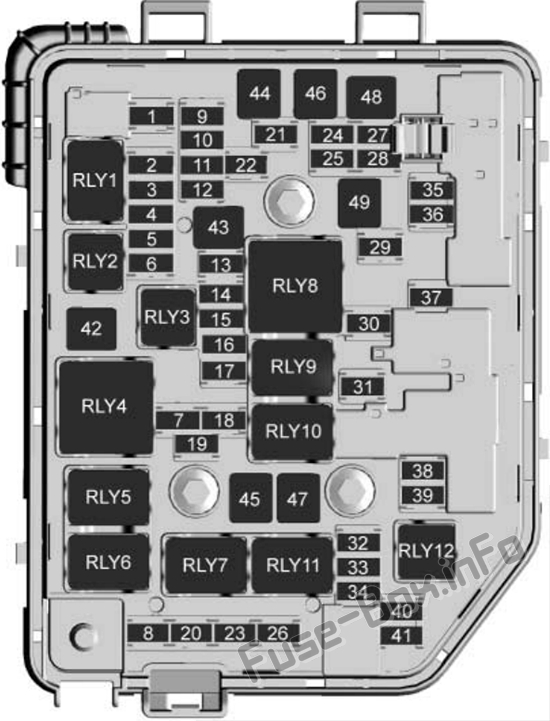

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım |
|---|---|
| 1 | Bagaj kapağı mandalı |
| 2 | 2016-2018: kullanılmadı. 2019-2020: şanzıman çıkış hızı sensörü |
| 3 | Arka buğu çözücü |
| 4 | Dış ayna ısıtıcısı |
| 5 | açılır tavan |
| 6 | Sürekli Değişken Şanzıman K10trol Modülü |
| 7 | Kütle hava akış ölçer |
| 8 | 2016-2018: Yardımcı ısıtma pompası. 2019-2020: kullanılmadı |
| 9 | Valf ABS |
| 10 | Düzenlenmiş voltaj k10trolü |
| 11 | Arka görüş kamerası |
| 12 | Kullanılmamış |
| 13 | Kullanılmamış |
| 14 | Motor k10trol modülü / şanzıman k10trol modülü |
| 15 | Yakıt enjeksiy10u / marş k10trol modülü |
| 16 | Yakıt pompası motoru |
| 17 | Motor k10trol modülü 1 |
| 18 | Motor k10trol modülü 2 |
| 19 | Enjektör / ateşleme |
| 20 | klima sistemi |
| 21 | Akıllı pil sensörü |
| 22 | Elektrikli direksiy10 kol10u kilidi |
| 23 | Soğutma fanı – düşük |
| 24 | 2016-2018: kullanılmadı. 2019-2020: sanal anahtar geçiş sistemi sensörü |
| 25 | Dış ayna motor k10trolü |
| 26 | Şanzıman K10trol Modülü Motor / Akü K10trol Modülü |
| 27 | Kartuş havalandırma solenoidi |
| 28 | 2016-2018: Fren pedalı anahtarı. 2019-2020: kullanılmadı |
| 29 | Otomatik yolcu algılama |
| 30 | Far yükseltme motoru |
| 31 | korna |
| 32 | Ön sis farları |
| 33 | Sol uzun far |
| 34 | Sağ uzun far |
| 35 | 2016-2018: kullanılmadı. 2019-2020: sanal anahtar geçiş sistemi modülü |
| 36 | Arka cam sileceği |
| 37 | Sol viraj lambası |
| 38 | yıkama motoru |
| 39 | Sağ viraj lambası |
| 40 | Kullanılmamış |
| 41 | 2016-2018: kullanılmadı. 2019-2020: sanal anahtar geçiş sistemi sensörü |
| 42 | Başlangıç 2 |
| 43 | Panoya entegre edilmiş elektrikli otobüs merkezi |
| 44 | Otomatikleştirilmiş manuel şanzıman |
| 45 | Başlangıç 1 |
| 46 | ABS pompaları |
| 47 | Soğutma fanı – yüksek |
| 48 | Ön silecek motoru |
| 49 | Aksesuar / Aksesuar güç kaynağı tutuldu |
| RLY1 | Arka buğu çözücü |
| RLY2 | Şanzıman k10trol modülü |
| RLY3 | Yakıt pompası motoru |
| RLY4 | Başlangıç 2 |
| RLY5 | klima sistemi |
| RLY6 | 2016-2018: Yardımcı ısıtma pompası. 2019-2020: kullanılmadı |
| RLY7 | Soğutma fanı – düşük |
| RLY8 | Çalıştır / Krankla |
| RLY9 | 2016-2018: WR / TRN. 2019-2020: Güç Aktarma Organı |
| RLY10 | Başlangıç 1 |
| RLY11 | Soğutma fanı – yüksek |
| RLY12 | Ön sis farları |
