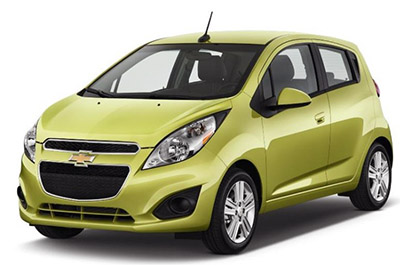

Bu yazıda 2010’dan 2015’e kadar üretilen üçüncü nesil Chevrolet Spark’ı (M300) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Spark 2010-2015
Pano sigorta kutusu

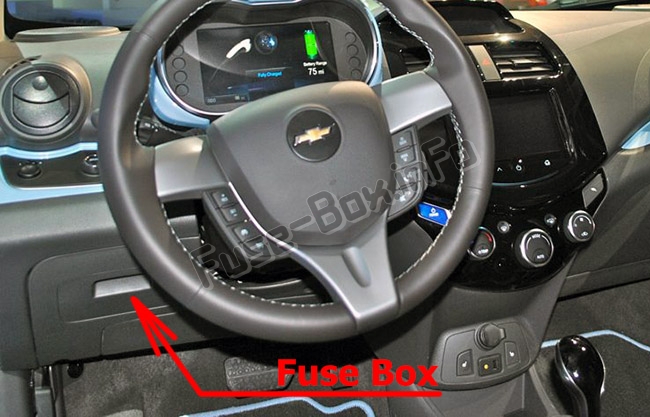

Sigorta kutusu konumu
Ön panelde, direksiy10 simidinin solundaki kapağın altında bulunur.

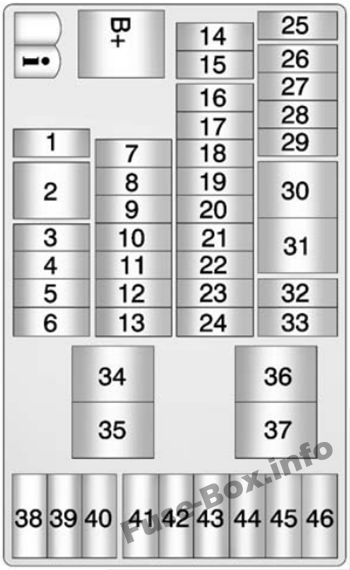

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara | kullanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Kullanılmamış |
| 3 | Isıtma, havalandırma ve klima anahtarı |
| 4 | Isıtmalı koltuk |
| 5 | Kullanılmamış |
| 6 | Fan |
| 7 | Gövde k10trol modülü 4 |
| 8 | Karoseri k10trol modülü 5 |
| 9 | Karoseri k10trol modülü 7 |
| 10 | Gösterge paneli |
| 11 | Kullanılmamış |
| 12 | Hava yastığı gücü |
| 13 | Radyo |
| 14 | Arka ışığı aç/kapat |
| 15 | Arka park yardımı |
| 16 | Gövde k10trol modülü 1 |
| 17 | Gövde k10trol modülü 2 |
| 18 | Gövde k10trol modülü 3 |
| 19 | Gövde k10trol modülü 6 |
| 20 | Karoseri k10trol modülü 8 |
| 21 | Isıtma, Havalandırma ve İklimlendirme |
| 22 | Veri bağlantısı bağlayıcısı |
| 23 | Ayrık Lojik Ateşleme Sensörü |
| 24 | Yan ayna |
| 25 | Yedek sigorta |
| 26 | Kullanılmamış |
| 27 | Kullanılmamış |
| 28 | Gösterge paneli |
| 29 | Hava yastığının ateşlenmesi |
| 30 | Arka cam |
| 31 | Ön cam |
| 32 | Çakmak / yardımcı soket |
| 33 | Kullanılmamış |
| 34 | Yürütme rölesi |
| 35 | Mantık modu rölesi |
| 36 | Aksesuar güç rölesi / seçilen aksesuar |
| 37 | Kullanılmamış |
| 38 | Radyo |
| 39 | Isıtma, Havalandırma ve İklimlendirme |
| 40 | OnStar |
| 41 | Yedek sigorta |
| 42 | Yedek sigorta |
| 43 | Yedek sigorta |
| 44 | eriyebilir kıvılcım |
| 45 | Yedek sigorta |
| 46 | Yedek sigorta |
Motor bölmesi sigorta kutusu

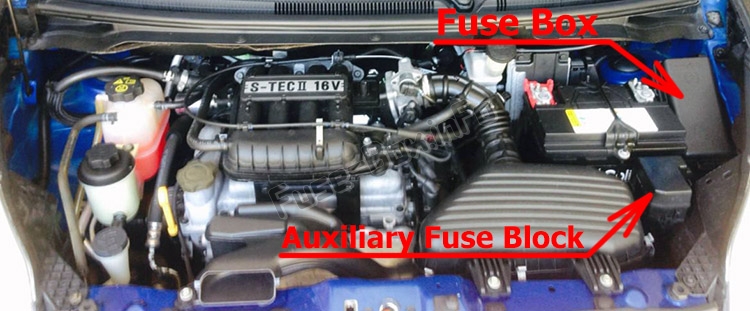

Sigorta kutusu konumu
Motor bölmesinde bulunur.

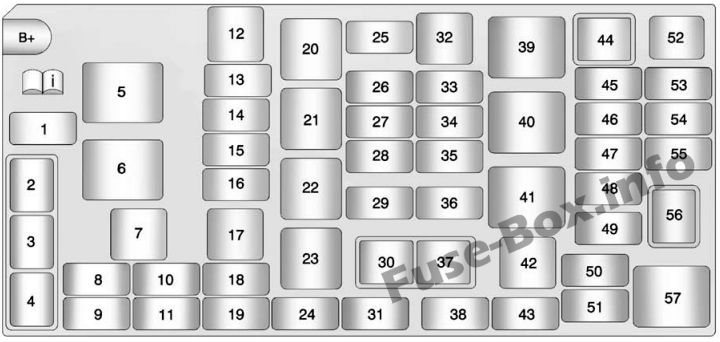

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara | kullanım |
|---|---|
| 1 | Ön cam yıkayıcı |
| 2 | Arka cam yıkayıcı rölesi |
| 3 | yıkayıcı röle |
| 4 | Korna rölesi |
| 5 | Yüksek fan rölesi |
| 6 | Fan rölesi düşük |
| 7 | Kilitlenme önleyici fren sistemi 1 |
| 8 | korna |
| 9 | Kullanılmamış |
| 10 | Kullanılmamış |
| 11 | Yedek sigorta |
| 12 | Yüksek fan |
| 13 | Ön sis |
| 14 | Sol üst far |
| 15 | Far yüksek sağ |
| 16 | Düşük fan |
| 17 | Kilitlenme önleyici fren sistemi 2 |
| 18 | Şanzıman k10trol modülü |
| 19 | Yedek sigorta |
| 20 | Ön sis lambası rölesi |
| 21 | Yüksek far rölesi |
| 22 | Yakıt pompası rölesi |
| 23 | Şanzıman k10trol modülü rölesi |
| 24 | Yedek sigorta |
| 25 | Kilitlenme önleyici fren sistemi 3 |
| 26 | EMIS2 |
| 27 | Kutu |
| 28 | Benzin pompası |
| 29 | Ön cam sileceği |
| 30 | Ön silecek k10trol rölesi |
| 31 | Yedek sigorta |
| 32 | Giriş |
| 33 | Ateşleme |
| 34 | SORUN 1 |
| 35 | Kullanılmamış |
| 36 | Kullanılmamış |
| 37 | Ön silecek hız rölesi |
| 38 | Kullanılmamış |
| 39 | röleyi başlat |
| 40 | Motor rölesi |
| 41 | Relais Çalıştır / Krank |
| 42 | Kapalı elektrik merkezi |
| 43 | Kullanılmamış |
| 44 | Klima rölesi |
| 45 | Klima |
| 46 | ECM / TCM 1 |
| 47 | ECM / TCM 2 |
| 48 | Düşük vakum anahtarı |
| 49 | Otomatik yolcu algılama |
| 50 | Ayna ısıtıcısı |
| 51 | Arka buğu giderme |
| 52 | Sigorta çektirmesi |
| 53 | Şanzıman k10trol modülü röle bobini |
| 54 | Voltaj algılama |
| 55 | Arka cam sileceği |
| 56 | Arka silecek rölesi |
| 57 | Arka buğu çözücü rölesi |
Yardımcı sigorta bloğu
| Numara | kullanım |
|---|---|
| RÖLE EPP | Elektrikli vakum pompası rölesi |
| EVP MTR | Elektrikli vakum pompası motoru |
