Bu yazıda 2005’ten 2009’a kadar üretilen ikinci nesil Chevrolet Spark’ı (M200 / M250) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Spark 2005-2009
Pano sigorta kutusu
Direksiy10 simidinin solundaki gösterge panelinin altında bulunur.

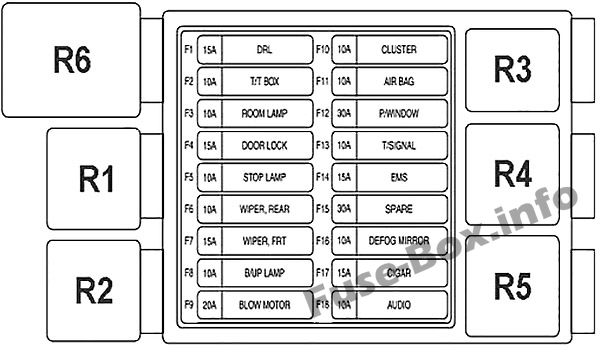

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | Tanım | A |
|---|---|---|
| F1 | Relais DRL, modül DRL | 15 |
| F2 | DLC, Cluster, Tell Tale Box, İmmobilizatör | 10 |
| F3 | Ses, pil tasarrufu, mod ışığı, bagaj kapağı ışığı | 10 |
| F4 | CDL rölesi, merkezi kapı kilitleme anahtarı, hırsızlık önleme k10trol ünitesi | 15 |
| F5 | Işık düğmesini durdur | 10 |
| F10 | Cluster, Tell Tale Box, Stop Işığı, Pil Tasarrufu, Hırsızlığa Karşı K10trol Ünitesi, O / D Anahtarı | 10 |
| F11 | İK | 10 |
| F12 | Elektrikli cam anahtarı, yardımcı pilot elektrikli cam anahtarı | 30 |
| F13 | Tehlike anahtarı, aşırı hız sesli uyarı rölesi, DRL modülü | 10 |
| F14 | Motor sigorta bloğu | 15 |
| F6 | Silecek anahtarı, arka silecek motoru, buğu çözücü rölesi, buz çözücü anahtarı | 10 |
| F7 | Silecek anahtarı, silecek rölesi | 15 |
| F8 | TR anahtarı (A / T), geri vites lambası anahtarı (M / T) | 10 |
| F9 | Fan anahtarı | 20 |
| F 16 | Elektrikli OSRVM | 10 |
| F17 | çakmak | 15 |
| F18 | ses | 10 |
| R1 | Arka sis lambası / aşırı hız uyarı ışığı rölesi | |
| R2 | Relais DRL’si | |
| R3 | buğu çözücü rölesi | |
| R4 | Silecek rölesi | |
| R5 | Flaşör Ünitesi | |
| R6 | Batarya koruyucu |
Motor bölmesi sigorta kutusu

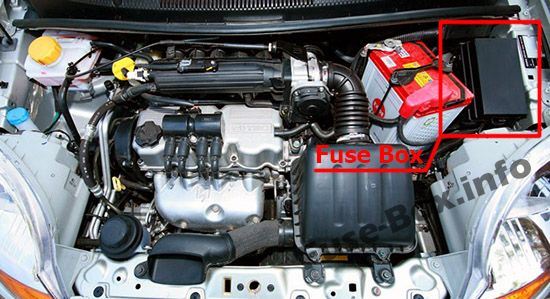

Sigorta kutusu konumu
Motor bölmesinde, kapağın altında bulunur.

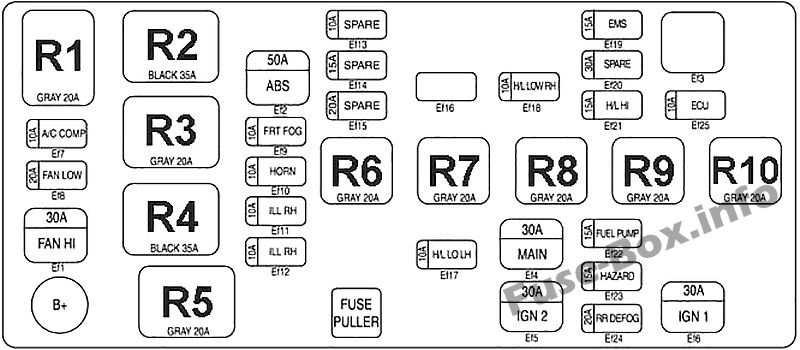

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım | A |
|---|---|---|
| Ef1 | Soğutma fanı HI rölesi | 30 |
| Ef2 | EBCM | 50 |
| Ef4 | I / P sigorta bloğu (F1 ~ F5) | 30 |
| Ef5 | K10tak anahtarı | 30 |
| Ef6 | K10tak anahtarı | 30 |
| Ef7 | A / C kompresör rölesi | 10 |
| EF8 | Soğutma fanı DÜŞÜK röle | 20 |
| EF9 | Ön sis lambası rölesi | 10 |
| Ef10 | Korna, korna rölesi | 10 |
| EF21 | Far HI rölesi | 15 |
| EF22 | Yakıt pompası rölesi | 15 |
| EF23 | Tehlike anahtarı | 15 |
| EF24 | buğu çözücü rölesi | 20 |
| EF25 | TCM, ECM | 10 |
| Ef11 | Arka lamba, ses, dörtlü flaşör, buğu çözücü anahtarı, A / C anahtarı, vites kolu ışık grubu (A / T), far seviye anahtarı, DRL modülü, DRL rölesi, park lambası ve HLLD | 10 |
| Ef12 | DRL modülü, arka lamba, pozisy10 lambası ve HLLD | 10 |
| EF17 | Far DÜŞÜK, ECM, Arka sis lambası rölesi, DRL modülü, Far seviye anahtarı | 10 |
| EF18 | DÜŞÜK far | 10 |
| Ef19 | EI sistemi (Sirius D32), ECM, enjektör, bozuk yol sensörü, EEGR, HO2S, CMP sensörü, kartuş tahliye solenoidi | 15 |
| R1 | A / C kompresör rölesi | |
| R2 | Ana röle | |
| R3 | Soğutma fanı düşük hız rölesi | |
| R4 | Yüksek hızlı soğutma fanı rölesi | |
| R5 | Işık rölesi | |
| R6 | FRT sis farı rölesi | |
| R7 | Korna rölesi | |
| R8 | Düşük röle H / L | |
| R9 | Röle H / L Merhaba | |
| R10 | Yakıt pompası rölesi |
