Bu yazımızda, 2019’dan günümüze ulaşan dördüncü nesil Chevrolet Silverado’yu ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Silverado 2019-.
Sigorta kutusu konumu

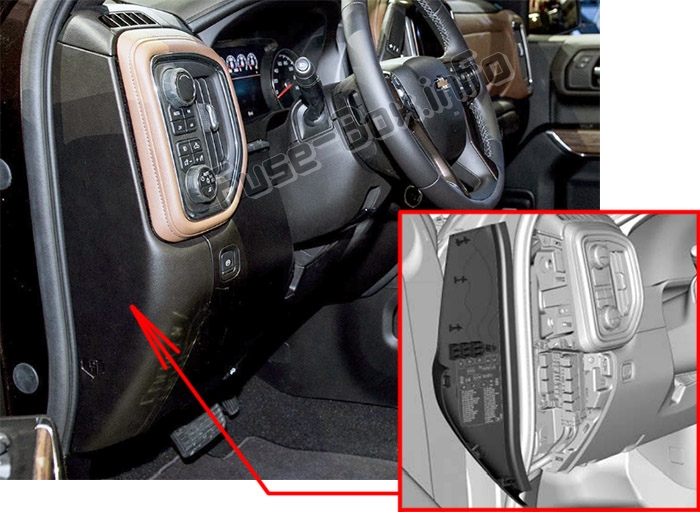

Sol gösterge paneli sigorta bloğu
Gösterge panelinin sürücü tarafında bulunur.

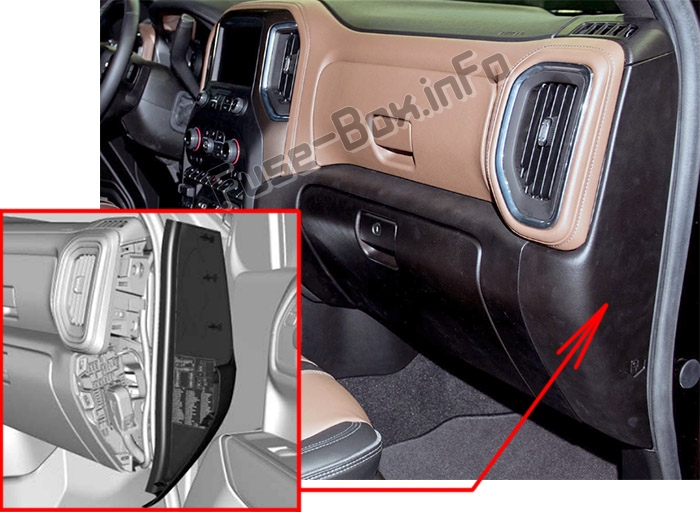

Sağ ön panel sigorta bloğu
Gösterge panelinin yolcu tarafı kenarında bulunur.

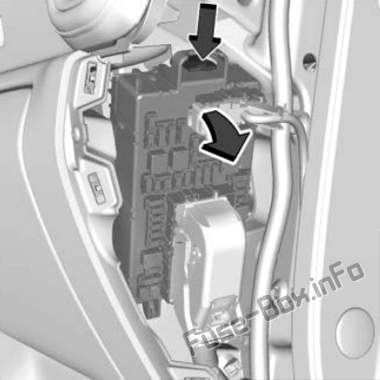

1.
2. Bloğun üst kısmını dışarı çekin;
3. Yeniden yüklemek için 1. ve 2. adımları tersten uygulayın.

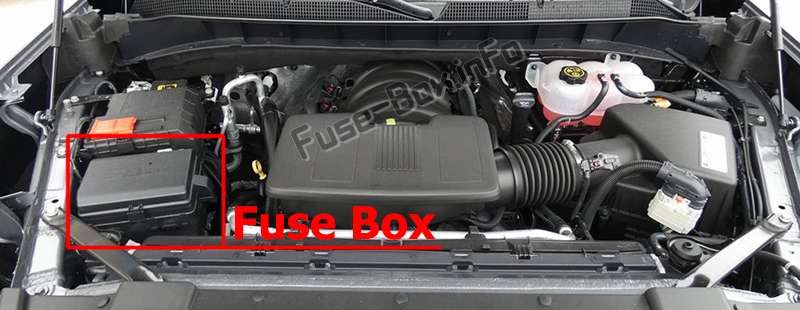

Makine bölümü
Sigorta kutusu şemaları
2019, 2020

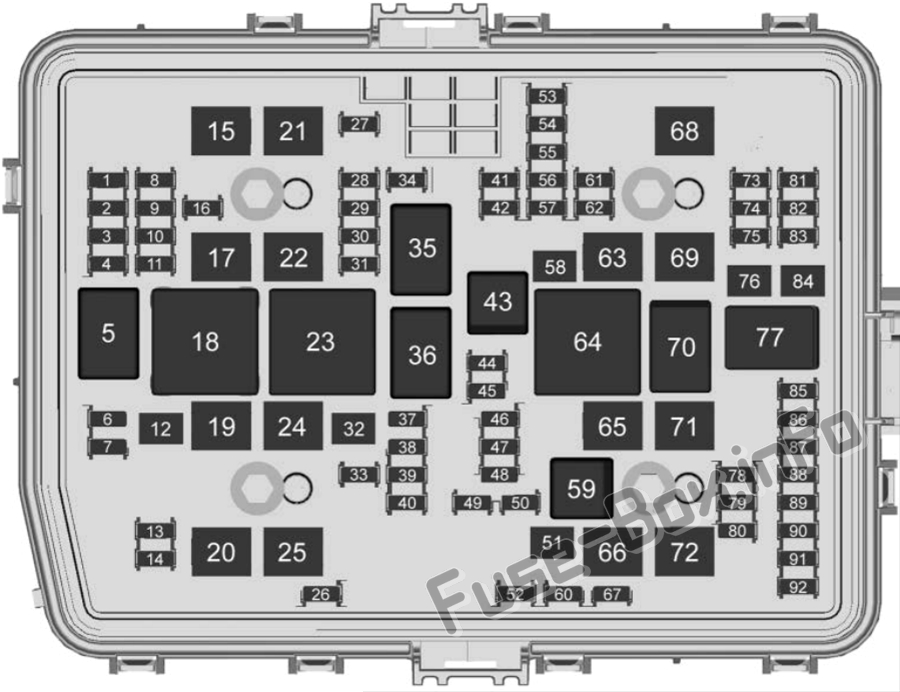

Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2019, 2020)
| Numara. | kullanım |
|---|---|
| 1 | Sol uzun far |
| 2 | Sağ uzun far |
| 3 | Sol far |
| 4 | Sağ far |
| 6 | TİM |
| 7 | – |
| 8 | Sis lambası |
| 9 | VKM |
| 10 | – |
| 11 | Polis planlayıcısı |
| 12 | – |
| 13 | Ön yıkayıcı |
| 14 | Arka yıkayıcı |
| 15 | MSB sürücüsü |
| 16 | – |
| 17 | IECL 1 |
| 19 | DC / AC invertör |
| 20 | 2019: IECR 2. 2020: IECR 2 (LD) / EBCM2 (HD) |
| 21 | MSB Geçişi |
| 22 | IECL 2 |
| 24 | e-boost 1 |
| 25 | KAYIT |
| 26 | – |
| 27 | korna |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | – |
| 32 | Arka cam buğu çözücü |
| 33 | Isıtmalı ayna |
| 34 | Sol park lambası |
| 37 | Euro römork |
| 38 | TİM |
| 39 | – |
| 40 | Çeşitli ateşleme |
| 41 | Römork park lambası |
| 42 | Sağdaki park lambası |
| 44 | – |
| 45 | İkinci yakıt pompası |
| 46 | Motor k10trol modülünün ateşlenmesi |
| 47 | Şanzıman k10trol modülünün ateşlenmesi |
| 48 | – |
| 49 | Şanzıman k10trol modülü |
| 50 | Debriyaj Klima |
| 51 | Transfer kutusu k10trol modülü |
| 52 | Ön cam sileceği |
| 53 | Yükseltilmiş merkezi fren lambası |
| 54 | Römork geri vites lambası |
| 55 | Römork geri vites lambası |
| 56 | SADS |
| 57 | TTPM |
| 58 | 2019: Başlangıç. 2020: Başlangıç (LD ve HD DSL) |
| 60 | Aktif yakıt yönetimi 1 |
| 61 | VES |
| 62 | Entegre Şasi K10trol Modülü / CVS |
| 63 | Römork aküsü |
| 65 | Kaputun altındaki yardımcı elektrik merkezi |
| 66 | Sol soğutma fanı motoru |
| 67 | Aktif yakıt yönetimi 2 |
| 68 | – |
| 69 | 2019: Marş piny10u. 2020: Marş dişlisi (LD) / Marş (HD Gaz) |
| 71 | Fan |
| 72 | Sağdaki soğutma fanı |
| 73 | Fren lambası / römorkun soluna dönün |
| 74 | TİM |
| 75 | DEFC |
| 76 | RNG BDS elektrikli |
| 78 | Motor k10trol modülü |
| 79 | yardımcı pil |
| 80 | Kabin soğutma pompası |
| 81 | Römork freni / sağa dönüş ışığı |
| 82 | TİM |
| 83 | FTZM |
| 84 | Römork freni |
| 85 | İTİBAREN |
| 86 | Motor k10trol modülü |
| 87 | Enjektör B aynı |
| 88 | O2 sensörü B |
| 89 | O2 sensörü A |
| 90 | Enjektör A garip |
| 91 | Motor K10trol Modülü Gaz K10trolü |
| 92 | Soğuk fan debriyajı |
| 5 | Far |
| 18 | DC / AC invertör |
| 23 | Arka cam buğu çözücü |
| 35 | Park lambası |
| 36 | Çalıştır / Krankla |
| 43 | İkinci yakıt pompası |
| 59 | Debriyaj Klima |
| 64 | 2019: Başlangıç. 2020: Marş (LD ve HD DSL) / Soğutma fanı kavraması (HD Gaz) |
| 70 | 2019: Marş piny10u. 2020: Marş dişlisi (LD) / Marş (HD Gaz) |
| 77 | güç aktarma organı |

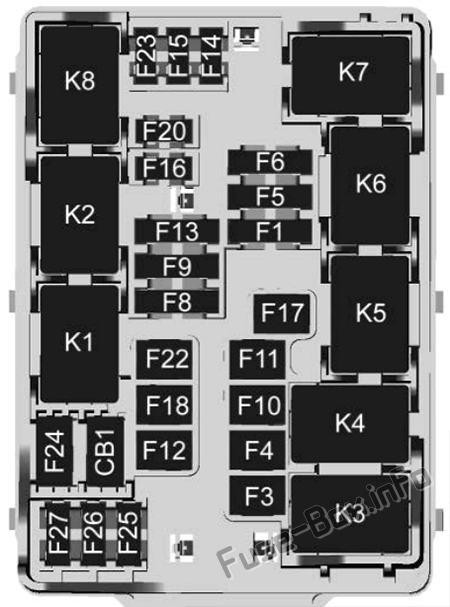

Sol gösterge paneli sigorta bloğu
Sol ön panel sigorta bloğundaki sigorta ataması (2019, 2020)
| Numara. | kullanım |
|---|---|
| F1 | Isıtmalı arka koltuklar sol / sağ |
| F3 | Euro römork |
| F4 | – |
| F5 | Ön takviye |
| F6 | Isıtmalı ve soğutmalı koltuklar sol / sağ |
| F8 | Arka koltuk eğlencesi / hırsızlık caydırıcı |
| F9 | Pasif giriş / Pasif çalıştırma / Sürücü koltuğu modülü |
| F10 | – |
| F11 | şemsiye |
| F12 | Elektrikli yolcu koltuğu |
| F13 | PTO’yu dışa aktar / özel ekipman seçeneği 1 |
| F14 | – |
| F15 | – |
| F 16 | AMP |
| F17 | MFEG |
| F18 | – |
| F20 | uç kapısı |
| F22 | Sürgülü arka cam |
| F23 | – |
| F24 | – |
| F25 | – |
| F26 | – |
| F27 | – |
| CB1 | – |
| K1 | Arka sürgülü pencere açık |
| K2 | Sürgülü arka camın kapatılması |
| K3 | MFEG ana 1 |
| K4 | MFEG küçük 1 |
| K5 | MFEG küçük 2 |
| K6 | MFEG ana 2 |
| K7 | Hırsızlığa karşı |
| K8 | – |

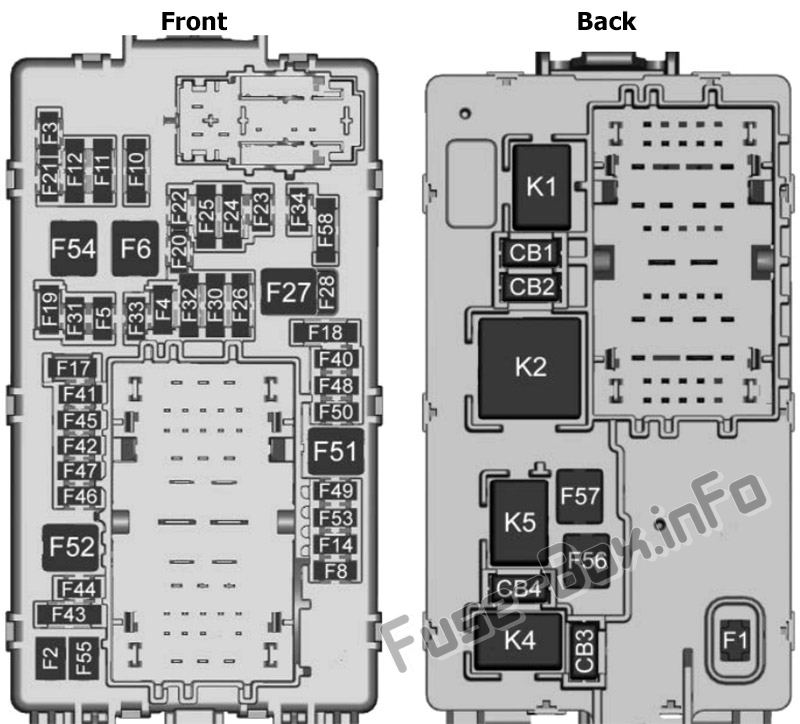

Sağ ön panel sigorta bloğu
Sağ ön paneldeki sigorta bloğundaki sigorta ataması (2019, 2020)
| Numara. | kullanım |
|---|---|
| F1 | Düz kapılar |
| F2 | sol kapılar |
| F3 | Evrensel uzak sistem |
| F4 | – |
| F5 | – |
| F6 | Ön üfleyici |
| F8 | bel anahtarı |
| F10 | Karoseri k10trol modülü 6 / Karoseri k10trol modülü 7 |
| F11 | Genel Merkez / CLM |
| F12 | Karoseri k10trol modülü 3 / Karoseri k10trol modülü 5 |
| F14 | Aynalar / Windows modülü |
| F17 | Direksiy10 k10trolleri |
| F18 | VPM / OBS |
| F19 | DLIS |
| F20 | Soğutmalı koltuklar |
| F21 | PAS R / C |
| F22 | Isıtmalı direksiy10 |
| F23 | ÇEŞİTLİ R / C |
| F24 | Pano / tavan aydınlatması |
| F25 | Isıtma, havalandırma ve iklimlendirme Ateşleme / Isıtma, havalandırma ve yardımcı klima |
| F26 | USB bağlantı noktaları / Korunan aksesuar gücüyle özel ekipman seçeneği |
| F27 | Aksesuarlar için elektrik prizi / tutulan aksesuarlar için güç kaynağı |
| F28 | Aksesuarlar için elektrik prizi / pil |
| F30 | Algılama ve teşhis modülü / park freni |
| F31 | Gövde k10trol modülü 4 |
| F32 | Özel Ekipman Seçeneği / Data Link Bağlantısı |
| F33 | Karoseri k10trol modülü 8 |
| F34 | Kargo lambası |
| F40 | CGM |
| F41 | Bilgi Çeşitliliği 1 |
| F42 | TCP |
| F43 | – |
| F44 | AVM |
| F45 | Gövde k10trol modülü 2 |
| F46 | Isıtma, havalandırma ve klima / Akü 1 |
| F47 | Pano / pil |
| F48 | Şanzıman k10trol modülü |
| F49 | Gövde k10trol modülü 1 |
| F50 | – |
| F51 | Pil 1 |
| F52 | Pil 2 |
| F53 | – |
| F54 | açılır tavan |
| F55 | Sürücü koltuğu |
| F56 | DC DC TRANS 1 |
| F57 | DC DC TRANS 2 |
| F58 | Bilgi Çeşitliliği 2 |
| CB1 | Aksesuar soketi 2 |
| CB2 | Güç soketi aksesuarı 1 / çakmak |
| CB3 | Aksesuar soketi 3 |
| CB4 | Aksesuarlar için elektrik prizi 4 |
| K1 | Çalıştır / Krankla |
| K2 | Aksesuar güç kaynağı korunur / Aksesuar 1 |
| K4 | Aksesuar güç kaynağı korunur / Aksesuar 2 |
| K5 | – |
