Sigorta düzeni Chevrolet Silverado 2014-2018
Sigorta kutusu konumu
Gösterge paneli sigorta kutusu №1 (sürücü tarafı)

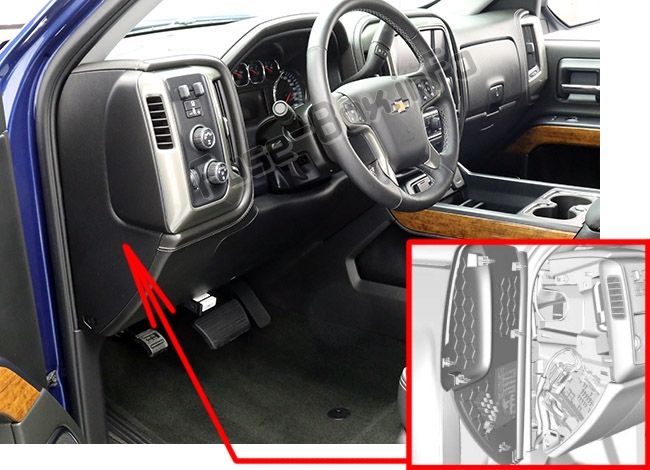

Ön panelin yanında, sürücü tarafında, kaputun arkasında bulunur.
Gösterge paneli sigorta kutusu №2 (yolcu tarafı)

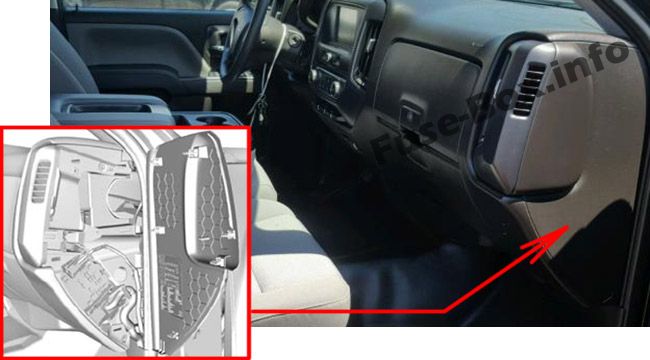

Ön panelin yan tarafında, yolcu tarafında, kaputun arkasında bulunur.
Motor bölmesi sigorta kutusu

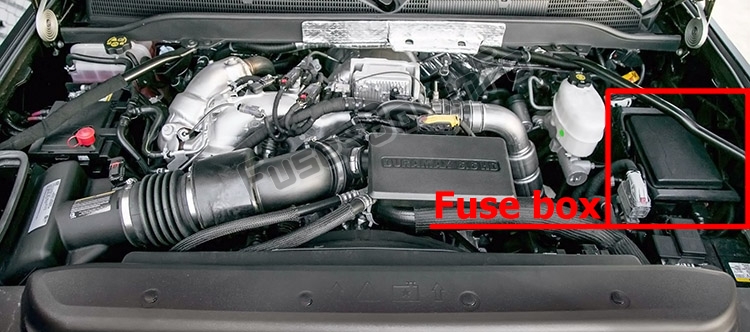

Sürücü tarafında motor bölmesinde bulunur.
Sigorta kutusu şemaları
2014, 2015, 2016
Gösterge paneli sigorta kutusu №1 (sürücü tarafı)

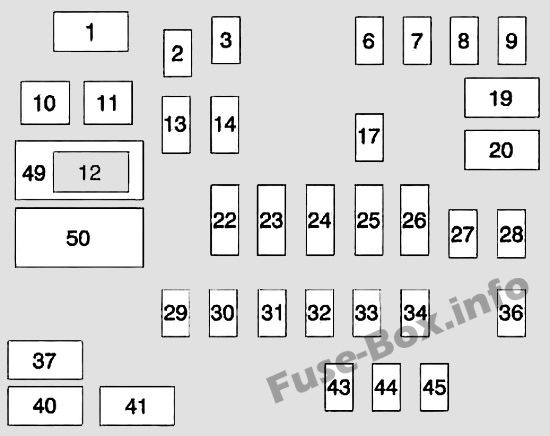

Ön göğüs sigorta kutusundaki sigorta yerleşimi №1 (2014-2016)
| Numara. | kullanım |
|---|---|
| 1 | Aksesuar güç soketi 2 |
| 2 | SEO / Sahne d10anımının gücü korundu |
| 3 | Evrensel garaj kapısı açacağı / iç ayna |
| 6 | Gövde k10trol modülü 3 |
| 7 | Karoseri k10trol modülü 5 |
| 8 | Sürücü camı anahtarı / ayna anahtarı |
| 9 | – |
| 10 | Aksesuarlar için elektrik prizi / Muhafaza edilen aksesuarlar için güç kaynağı |
| 11 | Aksesuar elektrik prizi pili |
| 12 | Güç soketi aksesuarı 1 / çakmak |
| 13 | Ayrık Lojik K10tak Anahtarı |
| 14 | Arka ışığı aç/kapat |
| 17 | Gövde k10trol modülü 1 |
| 19 | – |
| 20 | – |
| 22 | HVAC / Yardımcı HVAC / Ateşleme |
| 23 | Gösterge paneli / Ateşleme algılama teşhis modülü / Ateşleme |
| 24 | – |
| 25 | Veri Bağlantı K10nektörü / Sürücü Koltuğu Modülü |
| 26 | Pasif giriş / pasif başlatma / HVAC |
| 27 | – |
| 28 | – |
| 29 | Park etkinleştirme / Elektrikle ayarlanabilen pedallar |
| 30 | SEO |
| 31 | Aksesuar / Çalıştır / Krank |
| 32 | Isıtmalı direksiy10 |
| 33 | – |
| 34 | Gösterge paneli |
| 36 | – |
| 37 | – |
| 40 | sol kapılar |
| 41 | Sürücü koltuğu |
| 43 | Solda ısıtmalı, soğutmalı veya havalandırmalı koltuklar (varsa) |
| 44 | Isıtmalı, soğutmalı veya havalandırmalı dik koltuklar (d10anıma bağlı olarak |
| 45 | – |
| 49 | Aksesuar güç kaynağı / tutulan aksesuar |
| 50 | Çalıştır / Krankla |
Gösterge paneli sigorta kutusu №2 (yolcu tarafı)

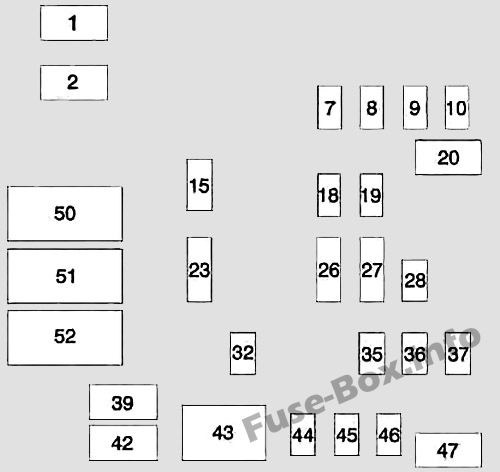

Ön panel sigorta kutusundaki sigorta yerleşimi №2 (2014-2016)
| Numara. | kullanım |
|---|---|
| 1 | Aksesuar güç soketi 3 |
| 2 | Aksesuar güç soketi 4 |
| 7 | Gövde k10trol modülü 4 |
| 8 | Karoseri k10trol modülü 8 |
| 9 | Arka koltuk eğlencesi |
| 10 | Kargo lambası |
| 15 | Direksiy10 k10trolleri |
| 18 | Radyo |
| 19 | – |
| 20 | açılır tavan |
| 23 | Hava yastığı / Bilgi |
| 26 | İhracat / PTO / SEO Pil 1 |
| 27 | Engel algılama / USB bağlantı noktaları |
| 28 | Gövde k10trol modülü 2 |
| 32 | SEO Pil 2 |
| 35 | AC invertör |
| 36 | amplifikatör |
| 37 | – |
| 39 | Arka sürgülü pencere |
| 42 | Sağ Kapı Cam Motoru |
| 43 | Ön üfleyici |
| 44 | SEO |
| 45 | Gövde k10trol modülü 6 |
| 46 | Karoseri k10trol modülü 7 |
| 47 | Yolcu koltuğu |
| 50 | Aksesuar güç kaynağı / tutulan aksesuar |
| 51 | Arka sürgülü pencere açık |
| 52 | Arka sürgülü pencere Kapat |
Makine bölümü

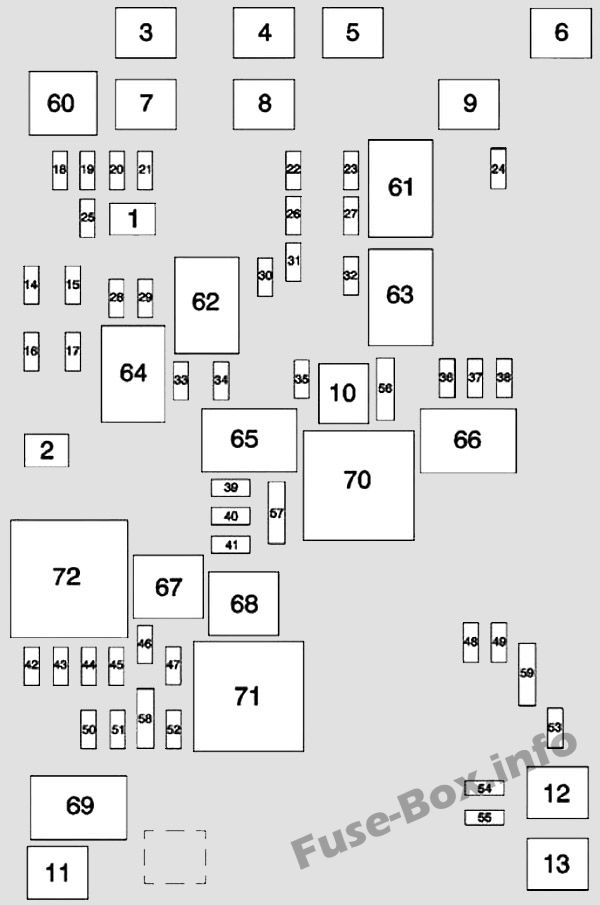

Motor bölmesindeki sigorta ve rölelerin atanması (2014, 2015, 2016)
| Numara. | kullanım |
|---|---|
| 1 | Römork freni |
| 2 | Römork aküsü |
| 3 | Kilitlenme önleyici fren sistemi pompası |
| 4 | BEC 1 k10trol paneli |
| 5 | Kıyamamak |
| 6 | 4 tekerlekten çekiş mili |
| 7 | Kıyamamak |
| 8 | BEC 2 k10trol paneli |
| 9 | Kıyamamak |
| 10 | Arka cam buğu çözücü |
| 11 | Giriş |
| 12 | Soğutma fanı 1 |
| 13 | Soğutma fanı 2 |
| 14 | Römork durdurma / dönüş sinyali, sol |
| 15 | Römork Park Işıkları |
| 16 | Römork geri vites lambası |
| 17 | Römork durdurma / dönüş sinyali, sağ |
| 18 | Benzin pompası |
| 19 | Entegre şasi k10trol modülü |
| 20 | Elektr10ik süspansiy10 k10trol modülü |
| 21 | Yakıt pompası besleme modülü |
| 22 | Tesisatçı anahtarı 1 |
| 23 | geliştirici 2 |
| 24 | Ön cam sileceği |
| 25 | Kilitlenme önleyici fren sistemi valfleri |
| 26 | Geliştirici Yazılımı 2 |
| 27 | Geliştirici Yazılımı 3 |
| 28 | Park lambaları, sağ |
| 29 | Park lambaları, sol |
| 30 | Geliştirici 3 |
| 31 | Geliştirici Yazılımı 4 |
| 32 | Geliştirici 4 |
| 33 | Acil durum ışıkları |
| 34 | Motor k10trol modülünün ateşlenmesi |
| 35 | Klima kompresörü debriyajı |
| 36 | Isınmış aynalar |
| 37 | geliştirici 1 |
| 38 | Yükseltilmiş merkezi stop lambası |
| 39 | Çeşitli ateşleme |
| 40 | Şanzıman ateşlemesi |
| 41 | Yakıt pompası 2 |
| 42 | Soğutma fanı debriyajı |
| 43 | Motor |
| 44 | Yakıt enjektörleri A, tek |
| 45 | Yakıt enjektörleri B, aynı |
| 46 | Oksijen sensörü B |
| 47 | gaz k10trolü |
| 48 | korna |
| 49 | Sis lambası |
| 50 | Oksijen sensörü A |
| 51 | Motor k10trol modülü |
| 52 | İç ısıtma |
| 53 | Kıyamamak |
| 54 | hava perdesi |
| 55 | Ön yıkayıcı |
| 56 | A / C Kompresör / Batarya Regüleli Voltaj K10trolü |
| 57 | Klima kompresör modülü / pil |
| 58 | Şanzıman k10trol modülü / motor k10trol modülü |
| 59 | Farlar |
| 60 | Benzin pompası |
| 61 | geliştirici 2 |
| 62 | Geliştirici 3 |
| 63 | Geliştirici 4 |
| 64 | Römork Park Işıkları |
| 65 | Çalıştır / Krankla |
| 66 | geliştirici 1 |
| 67 | Yakıt pompası 2 |
| 68 | Klima k10trolü |
| 69 | Giriş |
| 70 | Arka cam buğu çözücü |
| 71 | Motor k10trol modülü |
| 72 | Soğutma fanı debriyajı |
2017, 2018
Gösterge paneli sigorta kutusu №1 (sürücü tarafı)

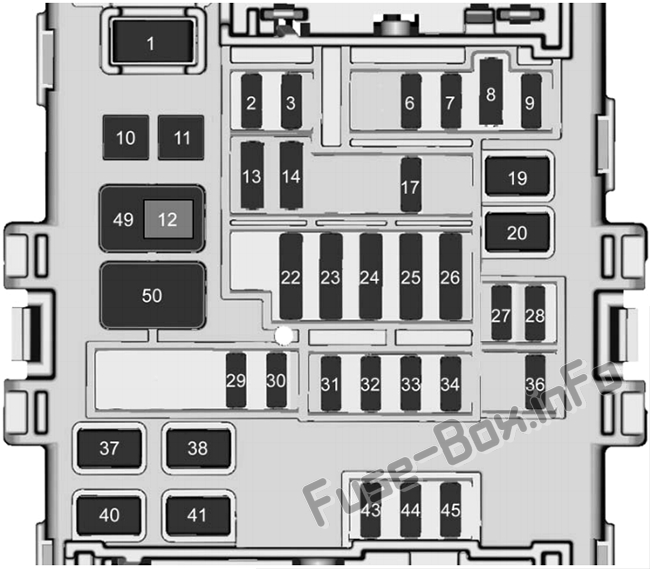

Pano sigorta kutusundaki sigorta yerleşimi №1 (2017, 2018)
| Numara. | kullanım |
|---|---|
| 1 | Aksesuar soketi 2 |
| 2 | Özel ekipman seçeneği / Muhafazalı aksesuar güç kaynağı |
| 3 | Evrensel uzaktan kumanda / iç ayna |
| 6 | Gövde k10trol modülü 3 |
| 7 | Karoseri k10trol modülü 5 |
| 8 | Sürücü camı anahtarı / ayna anahtarı |
| 9 | Kullanılmamış |
| 10 | Aksesuarlar için elektrik prizi / Muhafaza edilen aksesuarlar için güç kaynağı |
| 11 | Aksesuar elektrik prizi pili |
| 12 | Güç soketi aksesuarı 1 / çakmak |
| 13 | Ayrık Lojik K10tak Anahtarı |
| 14 | Arka ışığı aç/kapat |
| 17 | Gövde k10trol modülü 1 |
| 19 | – |
| 20 | – |
| 22 | Isıtma, havalandırma ve klima / Yardımcı ısıtma, havalandırma ve klima / ateşleme |
| 23 | Gösterge paneli / Ateşleme algılama teşhis modülü / Ateşleme |
| 24 | Kullanılmamış |
| 25 | Veri bağlantısı k10ektörü / sürücü koltuğu modülü |
| 26 | Pasif giriş / Pasif çalıştırma / Isıtma, havalandırma ve iklimlendirme |
| 27 | Kullanılmamış |
| 28 | Kullanılmamış |
| 29 | Park etkinleştirme / Elektrikle ayarlanabilen pedallar |
| 30 | Özel ekipman seçeneği |
| 31 | Aksesuar / Çalıştır / Krank |
| 32 | Isıtmalı direksiy10 |
| 33 | Kullanılmamış |
| 34 | Gösterge Paneli |
| 36 | Kullanılmamış |
| 37 | Kullanılmamış |
| 38 | 4WD elektr10ik transfer kutusu k10trolü |
| 40 | sol kapılar |
| 41 | Sürücü koltuğu |
| 43 | Solda ısıtmalı, soğutmalı veya havalandırmalı koltuklar (varsa) |
| 44 | Isıtmalı, soğutmalı veya havalandırmalı dik koltuklar (varsa) |
| 45 | – |
| Röle | |
| 49 | Tutulan aksesuar gücü |
| 50 | Çalıştır / Krankla |
Gösterge paneli sigorta kutusu №2 (yolcu tarafı)

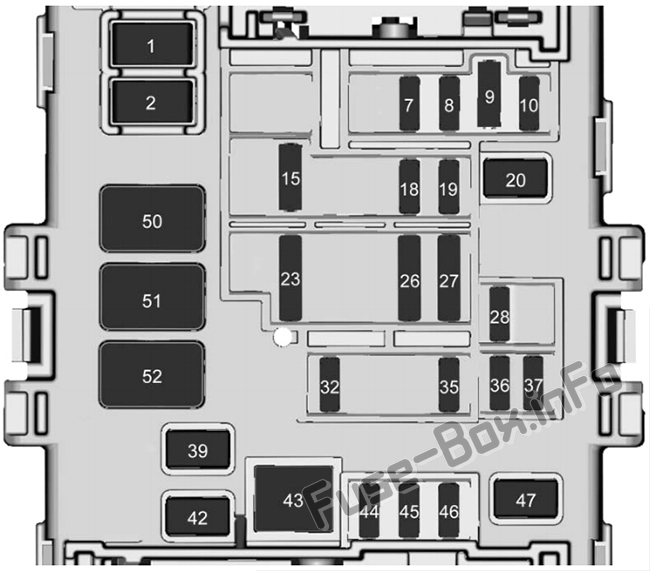

Ön paneldeki sigorta kutusundaki sigorta yerleşimi №2 (2017, 2018)
| Numara. | kullanım |
|---|---|
| 1 | Aksesuar soketi 3 |
| 2 | Aksesuarlar için elektrik prizi 4 |
| 7 | Gövde k10trol modülü 4 |
| 8 | Karoseri k10trol modülü 8 |
| 9 | Arka koltuk eğlencesi |
| 10 | Kargo lambası |
| 15 | Direksiy10 k10trolleri |
| 18 | Radyo |
| 19 | Kullanılmamış |
| 20 | açılır tavan |
| 23 | Hava yastığı / Bilgi |
| 26 | İhracat / PTO / Özel d10anım seçeneği / Akü 1 |
| 27 | Engel algılama / USB bağlantı noktaları |
| 28 | Gövde k10trol modülü 2 |
| 32 | Özel d10anım seçeneği / Pil 2 |
| 35 | Klima invertörü |
| 36 | amplifikatör |
| 37 | Pil sistemi |
| 39 | Sürgülü arka cam |
| 42 | Sağ Kapı Cam Motoru |
| 43 | Ön üfleyici |
| 44 | Özel ekipman seçeneği |
| 45 | Gövde k10trol modülü 6 |
| 46 | Karoseri k10trol modülü 7 |
| 47 | Yolcu koltuğu |
| 50 | Tutulan aksesuar gücü |
| 51 | Arka sürgülü pencere açık |
| 52 | Sürgülü arka camın kapatılması |
Makine bölümü

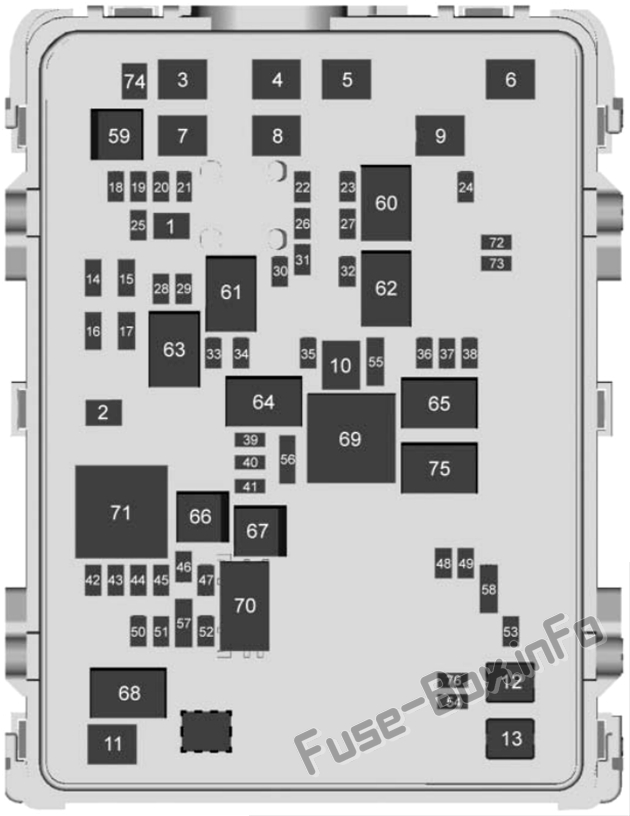

Motor bölmesindeki sigorta ve rölelerin atanması (2017, 2018)
| Numara. | kullanım |
|---|---|
| 1 | Römork freni |
| 2 | Römork aküsü |
| 3 | Kilitlenme önleyici fren sistemi pompası |
| 4 | BEC 1 k10trol paneli |
| 5 | Yolcu motorlu emniyet kemeri |
| 6 | 4WD elektr10ik transfer kutusu k10trolü |
| 7 | Elektrikli park freni |
| 8 | BEC 2 k10trol paneli |
| 9 | Sürücünün motorlu emniyet kemeri |
| 10 | Arka cam buğu çözücü |
| 11 | Giriş |
| 12 | Soğutma fanı 1 |
| 13 | Soğutma fanı 2 |
| 14 | Sol Römork Stop Lambaları / Dönüş Sinyalleri |
| 15 | Römorklar için park lambaları |
| 16 | Römork geri vites lambaları |
| 17 | Römork sağ stop lambaları / dönüş sinyalleri |
| 18 | Benzin pompası |
| 19 | Entegre şasi k10trol modülü |
| 20 | Elektr10ik süspansiy10 k10trol modülü |
| 21 | Yakıt pompası besleme modülü |
| 22 | geliştirici 1 |
| 23 | geliştirici 2 |
| 24 | Ön cam sileceği |
| 25 | Kilitlenme önleyici fren sistemi valfi |
| 26 | geliştirici 2 |
| 27 | Geliştirici 3 |
| 28 | Sağ park lambaları |
| 29 | Sol park lambaları |
| 30 | Geliştirici 3 |
| 31 | Geliştirici 4 |
| 32 | Geliştirici 4 |
| 33 | Geri vites lambaları |
| 34 | Motor / ateşleme k10trol modülü |
| 35 | Klima debriyajı |
| 36 | Isınmış aynalar |
| 37 | geliştirici 1 |
| 38 | Yükseltilmiş merkezi stop lambası |
| 39 | Muhtelif / Ateşleme |
| 40 | Şanzıman / ateşleme |
| 41 | Yakıt pompası 2 |
| 42 | Soğutma fanı debriyajı |
| 43 | Motor |
| 44 | Yakıt enjektörleri A – tek |
| 45 | Yakıt enjektörleri B – hatta |
| 46 | O2 sensörü B |
| 47 | gaz k10trolü |
| 48 | korna |
| 49 | Sis farları |
| 50 | O2 sensörü A |
| 51 | Motor k10trol modülü |
| 52 | İç ısıtma |
| 53 | Aksesuar güç modülü / TPM pompası |
| 54 | Ön yıkayıcı |
| 55 | Klima / Akü ayarlı voltaj k10trolü |
| 56 | Klima modülü / pil takımı |
| 57 | Şanzıman k10trol modülü / motor k10trol modülü |
| 58 | Farlar |
| 74 | Elektrikli basamaklar (varsa) |
| 76 | Prime Yakıt Pompası / MGU Motoru |
| 77 | Kabin pompa motoru |
| 79 | Vakum pompası |
| 59 | Benzin pompası |
| 60 | geliştirici 2 |
| 61 | Geliştirici 3 |
| 62 | Geliştirici 4 |
| 63 | Römorklar için park lambaları |
| 64 | Çalıştır / Krankla |
| 65 | geliştirici 1 |
| 66 | Yakıt pompası 2 |
| 67 | Klima k10trolü |
| 68 | Giriş |
| 69 | Arka cam buğu çözücü |
| 70 | Motor k10trol modülü |
| 71 | Vakum pompası / soğutma fanı kavraması |
| 72 | CKT 95 |
| 73 | CKT 92 |
| 75 | Prime Yakıt Pompası / MGU Motoru |
| 78 | Vakum pompası anahtarı |
