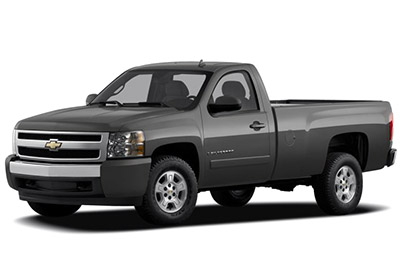

Bu yazıda, 2007’den 2013’e kadar üretilen ikinci nesil Chevrolet Silverado’yu ele alıyoruz. Burada
İçindekiler
2007-2013 Chevrolet Silverado Sigorta Düzenlemesi
Pano sigorta kutusu

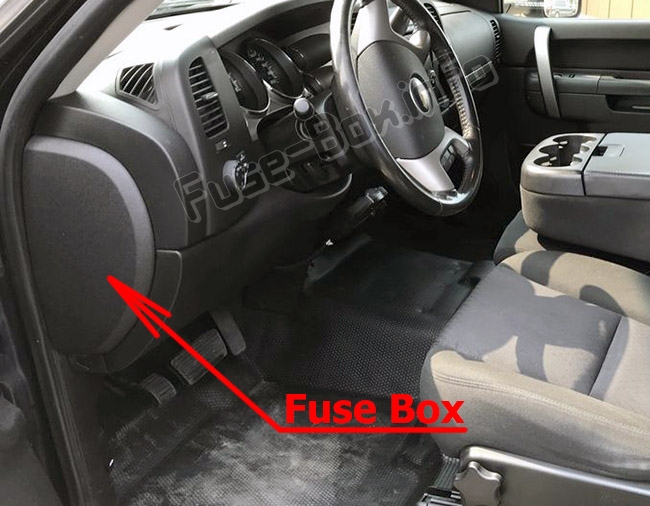

Sigorta kutusu konumu
Ön panelin sürücü tarafında, kapağın arkasında bulunur.

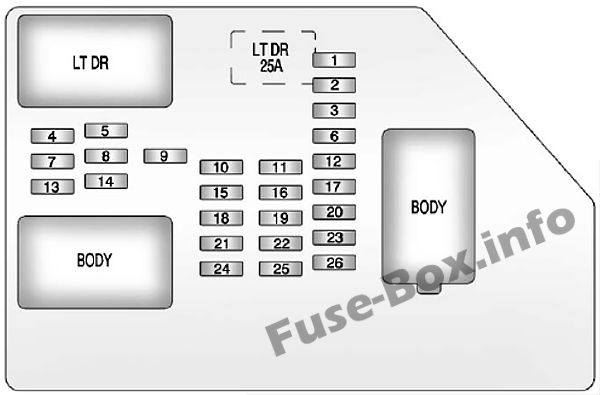

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| № / İsim | kullanım |
|---|---|
| 1 | Arka koltuklar |
| 2 | Arka aksesuarlar için güç çıkışı |
| 3 | Direksiy10 simidi k10trolleri Arka Işık |
| 4 | Sürücü kapısı modülü |
| 5 | Kubbe lambaları, sürücü tarafı göstergeleri |
| 6 | Sürücü tarafı göstergesi, Stop lambası |
| 7 | Arka gösterge paneli aydınlatması |
| 8 | Yolcu tarafı göstergesi, Stop lambası |
| 9 | 2007-2008: Evrensel ev uzaktan kumandası 2009-2013: yolcu kapısı modülü, sürücü kilidini açma |
| 10 | Elektrikli kapı kilidi 2 (kilit açma işlevi) |
| 11 | Elektrikli kapı kilidi 2 (kilitleme işlevi) |
| 12 | Stop lambaları, Yükseltilmiş merkezi stop lambası |
| 13 | Arka klima k10trolleri |
| 14 | Güç aynası |
| 15 | Karoseri K10trol Modülü (BCM) |
| 16 | Aksesuar prizleri |
| 17 | İç lambalar |
| 18 | Kapı 1’in elektrikli kilitlenmesi (kilit açma işlevi) |
| 19 | Arka koltuk eğlencesi |
| 20 | Ultras10ik arka park yardımı, elektrikli bagaj kapağı |
| 21 | Elektrikli kapı kilidi 1 (kilit f10ksiy10u) |
| 22 | Sürücü Bilgi Merkezi (DIC) |
| 23 | Arka cam sileceği |
| 24 | Soğutmalı koltuklar |
| 25 | Sürücü koltuğu modülü, uzaktan anahtarsız giriş sistemi |
| 26 | Sürücü kapılarının elektrikli kilitlenmesi (kilit açma işlevi) |
| LT DR | Sürücü tarafı elektrikli cam devre kesici |
| LT DR | Sürücü kapısı kablo demetinin bağlanması |
| VÜCUT | Kablo demeti k10ektörü |
| VÜCUT | Kablo demeti k10ektörü |

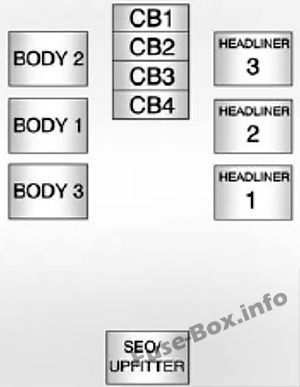

Orta gösterge paneli sigorta kutusu
Gösterge panelinin altında, direksiy10 kol10unun solunda bulunur.
| Kablo demeti k10ektörü | kullanım |
|---|---|
| GÖVDE 2 | Gövde kablo demeti k10nektörü 2 |
| GÖVDE 1 | Gövde kablo demeti k10nektörü 1 |
| GÖVDE 3 | Gövde kablo demeti k10nektörü 3 |
| Başlık 3 | Tavan kablo demeti k10nektörü 3 |
| Başlık 2 | Tavan kablo demeti k10nektörü 2 |
| Başlık 1 | Tavan kablo demeti k10nektörü 1 |
| SEO / GÜÇLENDİRİCİ | Özel Ekipman Seçeneği Güçlendirme Kablo Demeti K10nektörü |
| CB1 | Yolcu tarafı elektrikli cam şalteri |
| CB2 | Yolcu koltuğu devre kesici |
| CB3 | Sürücü koltuğu devre kesici |
| CB4 | Arka sürgülü pencere |
Motor bölmesi sigorta kutusu

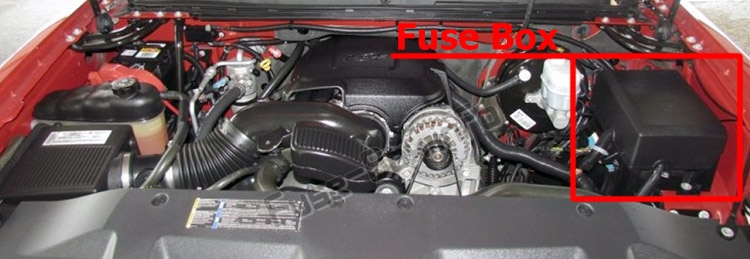

Sigorta kutusu konumu

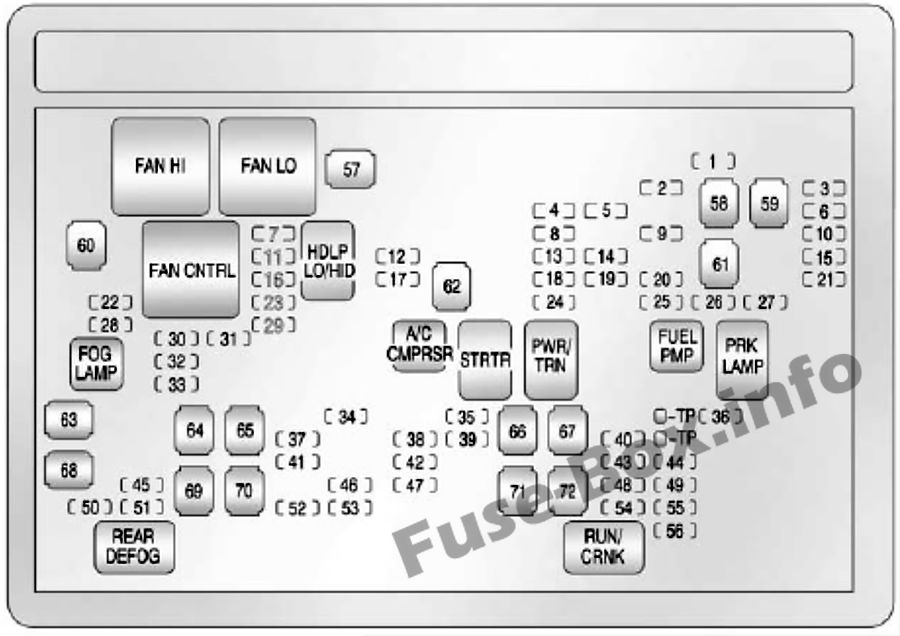

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| № / İsim | kullanım |
|---|---|
| 1 | Sağ Römork Dur / Dönüş Sinyali |
| 2 | Elektr10ik süspansiy10 k10trolü, otomatik seviye k10trollü egzoz |
| 3 | Sol Römork Dur / Dönüş Sinyali |
| 4 | Motor k10trolleri |
| 5 | Motor k10trol modülü, gaz kelebeği k10trolü |
| 6 | Römork fren k10trolörü |
| 7 | Ön yıkayıcı |
| 8 | Oksijen sensörü |
| 9 | Kilitlenmeyi Önleyici Fren Sistemi 2 |
| 10 | Römork geri vites lambaları |
| 11 | Sürücü tarafı kısa far |
| 12 | Motor k10trol modülü (akü) |
| 13 | Yakıt enjektörleri, ateşleme bobinleri (sağ taraf) |
| 14 | Şanzıman k10trol modülü (akü) |
| 15 | Araçlar için geri vites lambaları |
| 16 | Yolcu tarafı kısa far |
| 17 | Klima kompresörü |
| 18 | Oksijen sensörleri |
| 19 | Şanzıman k10trolleri (ateşleme) |
| 20 | Benzin pompası |
| 21 | Yakıt sistemi k10trol modülü |
| 22 | Kullanılmamış |
| 23 | Kullanılmamış |
| 24 | Yakıt enjektörleri, ateşleme bobinleri (sol taraf) |
| 25 | Römork park lambaları |
| 26 | Sürücü tarafı park lambaları |
| 27 | Yolcu tarafı park lambaları |
| 28 | Sis farları |
| 29 | korna |
| 30 | Uzun far yolcu tarafı |
| 31 | Gündüz sürüş farları (DRL) |
| 32 | Uzun far sürücü tarafı |
| 33 | Gündüz sürüş farları 2 |
| 34 | açılır tavan |
| 35 | Anahtar ateşleme sistemi, hırsızlık önleme sistemi |
| 36 | silecek |
| 37 | SEO B2 Upfitter (pil) kullanma |
| 38 | Ayarlanabilir elektrikli pedallar |
| 39 | Klima k10trolleri (pil) |
| 40 | Hava yastığı sistemi (ateşleme) |
| 41 | amplifikatör |
| 42 | Ses sistemi |
| 43 | Muhtelif (ateşleme), hız sabitleyici |
| 44 | Kullanılmamış |
| 45 | Hava yastığı sistemi (pil) |
| 46 | Pano grubu |
| 47 | kuyruk mili |
| 48 | Yardımcı klima k10trolü pusula sıcaklık aynası (ateşleme) |
| 49 | Yükseltilmiş Merkez Stop Lambası (CHMSL) |
| 50 | Arka buğu çözücü |
| 51 | Isınmış aynalar |
| 52 | SE0B1 geliştiriciyi kullanma (pil) |
| 53 | Çakmak, aksesuar prizi |
| 54 | Otomatik seviye k10trol kompresörünü kullanma |
| 55 | Klima k10trolleri (ateşleme) |
| 56 | Motor k10trol modülü, ikincil yakıt pompası (ateşleme) |
| 57 | Soğutma fanı 1 |
| 58 | Kullanılmamış |
| 59 | Ağır hizmet tipi kilitlenme önleyici fren sistemi |
| 60 | Soğutma fanı 2 |
| 61 | Kilitlenme önleyici fren sistemi 1 |
| 62 | Giriş |
| 63 | Saplama 2 (römork frenleri) |
| 64 | Sol otobüste elektrik merkezi 1 |
| 65 | Kullanılmamış |
| 66 | Isıtmalı / kullanılmayan yıkama sistemi |
| 67 | Dört tekerlekten çekiş sistemi / transfer kutusu |
| 68 | Saplama 1 (Römork k10ektörü pille çalışır) (opsiy10el -40A sigorta gereklidir) |
| 69 | Otobüs ortasında elektrik merkezi 1 |
| 70 | Klima üfleyici |
| 71 | Kullanılmamış |
| 72 | Sol otobüs 2’deki elektrik merkezi |
| HAYRAN MERHABA | Yüksek hızlı soğutma fanı |
| FAN LO | Düşük hızlı soğutma fanı |
| CNTRL FANI | Soğutma fanı k10trolü |
| HDLP LO / HID | Kısa huzme |
| SİS LAMBASI | Ön sis farları |
| Klima CMPRSR | Klima kompresörü |
| STRTR | Giriş |
| PWR / TRN | güç aktarma organı |
| PMP YAKIT | Benzin pompası |
| LAMBA PRK | Park lambaları |
| ARKA KOSTÜM | Arka buğu çözücü |
| ÇALIŞTIR / CRNK | Anahtarlamalı güç |
Hibrit yardımcı motor bölmesi sigorta bloğu
Sigorta bloğu, motor bölmesinde aracın ön tarafına yakın 1 yerde bulunur.

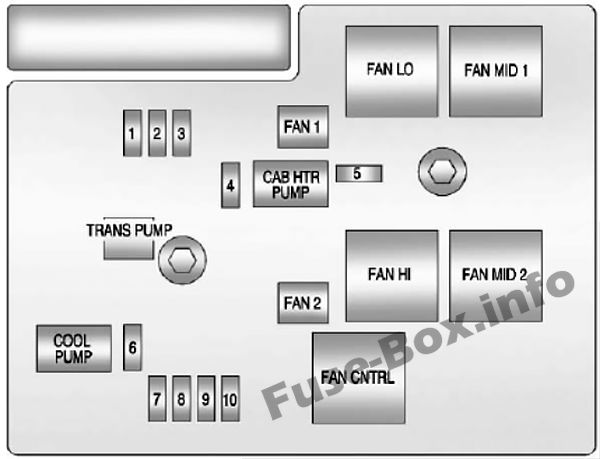

Hibrit yardımcı motor bölmesi sigorta bloğu
| № / İsim | kullanım |
|---|---|
| 1 | ACPO (yalnızca SUV) |
| 2 | BECM FANI |
| 3 | Accius |
| 4 | KABİN HTR PMP |
| 5 | BOŞ |
| 6 | SOĞUTMA POMPASI |
| 7 | EPS |
| 8 | Tahrik Motoru / Jeneratör K10trol Modülü 1 |
| 9 | Tahrik Motoru / Jeneratör K10trol Modülü 2 |
| 10 | BECM |
| FAN 1 | Soğutma fanı 1 |
| TRANS POMPA | Yardımcı şanzıman sıvı pompası |
| FAN 2 | Soğutma fanı 2 |
| KABİN HTR PMP | Kabin ısıtıcı pompası |
| HTR KABİN POMPASI | Kabin ısıtıcı pompası |
| SOĞUTMA POMPASI | Soğutucu pompası |
| DÜŞÜK FAN | Soğutma fanı düşük hız rölesi |
| ORTA FAN 1 | Orta soğutma fanı 1 |
| HAYRAN MERHABA | Yüksek hızlı soğutma fanı rölesi |
| ORTA FAN 2 | Orta 2 soğutma fanı |
| CNTRL FANI | Soğutma fanı k10trolü |
