Sigorta Düzeni Chevrolet S-10 1994-2004
Sigorta kutusu konumu

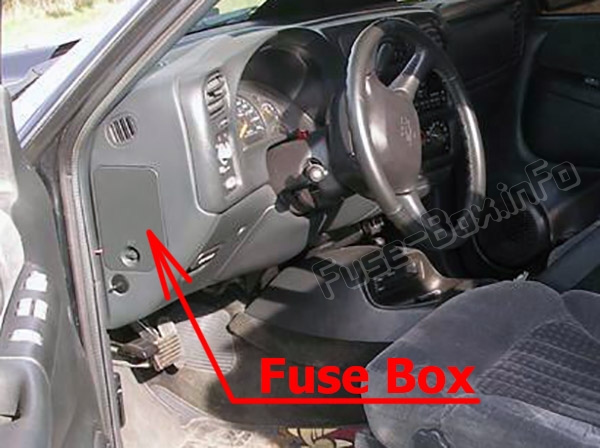

Gösterge Paneli
Sigorta kutusu, gösterge panelinin sürücü tarafında, kapağın arkasında bulunur.

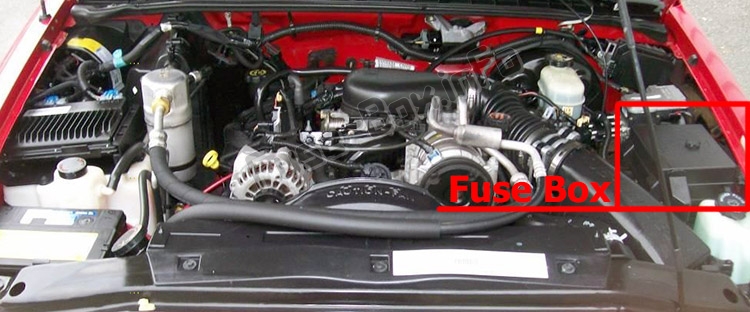

Makine bölümü
Sigorta kutusu şemaları
1994
Gösterge Paneli

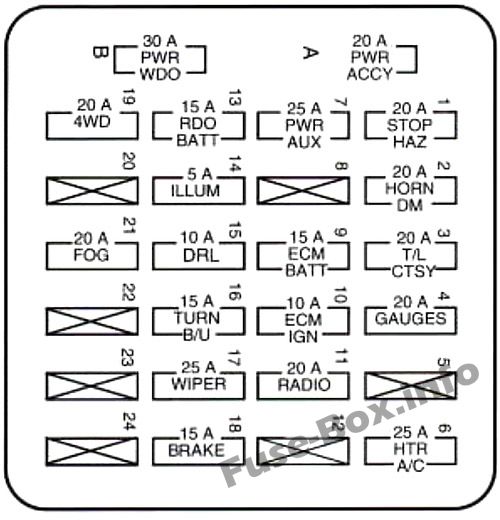

Gösterge tablosundaki sigorta tahsisi (1994)
| Numara. | Soyadı | Korumalı devre |
|---|---|---|
| A | ACCY PWR’si | Elektrikli kapı kilitleri |
| B | PWR WDO’su | Elektrikli pencere |
| 1 | DUR / HAZ S | Stop lambaları, dörtlü flaşörler, çan modülü |
| 2 | KORNA / DM | Kubbe lambası, aydınlatmalı vizör aynası, torpido gözü lambası, korna, I / P iç aydınlatma lambaları, elektrikli ayna |
| 3 | T / L CTSY | Elektrikli Vites Transfer Kutusu Modülü, Park Lambaları, Plaka Lambası |
| 4 | göstergeler | Otomatik şanzıman, alternatör alanı, değişken gaz k10trolü, klima kompresörü, grup, çan modülü, dört tekerlekten çekişli şanzıman uyarı ışığı, ısıtmalı oksijen sensörü, gündüz yanan ışık modülü |
| 5 | (KULLANILMAMIŞ) | – |
| 6 | HTR Klima | Fan motoru, sıcaklık kapı motoru |
| 7 | PWR YARDIMCI | Yardımcı elektrik prizleri |
| 8 | (KULLANILMAMIŞ) | – |
| 9 | ECM AKÜ | Motor k10trol ünitesi (akü), ABS akü, yakıt pompası |
| 10 | ECM IGN | Motor k10trol ünitesi (ateşleme), enjektörler, motor sensörleri |
| 11 | RADYO | Radyo, dikiz aynası okuma lambaları |
| 12 | (KULLANILMAMIŞ | – |
| 13 | RDO / BATT | Saat, radyo pili, CD çalar |
| 14 | SPST | Grup ışığı, Kül tablası ışığı, Radyo ışığı, Isı lambası, Dört tekerlekten çekiş ışığı, Zil modülü, Sis farı şalter ışığı, Gündüz sürüş farları |
| 15 | DRL | Gündüz sürüş farları (yalnızca Kanada) |
| 16 | TUR B / U | Dönüş sinyalleri, acil durum ışığı |
| 17 | SİLECEK | Ön cam yıkayıcı, silecek motoru |
| 18 | FREN | Hız göstergesi, kilitlenme önleyici fren sistemi, hız sabitleyici |
| 19 | 4 tekerlek sürüş | Dört tekerlekten çekiş |
| 20 | (KULLANILMAMIŞ) | – |
| 21 | SİS | Sis farları |
| 22 | (KULLANILMAMIŞ) | – |
| 23 | (KULLANILMAMIŞ) | – |
| 24 | (KULLANILMAMIŞ) | – |
1995
Gösterge Paneli

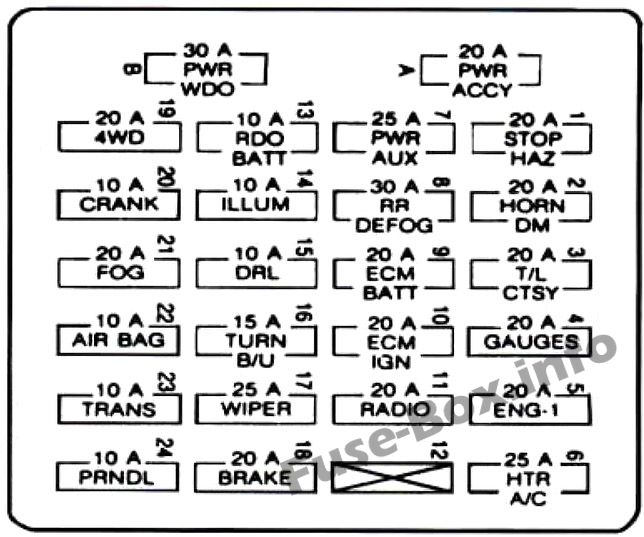

Gösterge tablosundaki sigorta tahsisi (1995)
| Numara. | Soyadı | Korumalı devre |
|---|---|---|
| A | ACCY PWR’si | Elektrikli kapı kilitleri, elektrikli koltuk, elektrikli bel koltuğu, RKE |
| B | PWR WDO’su | Elektrikli pencere |
| 1 | HAZ’ı DURDUR | Stop lambaları, dörtlü flaşör, sesli uyarı, CHMSL rölesi, CHMSL lambası |
| 2 | korna DM | Kubbe Lambaları, Kargo Lambaları, Vizörlü Makyaj Aynası, Çakmak, İç Ayna Lambası, Tepe K10sol Lambaları, Torpido gözü Lambası, Kornalar, Korna Rölesi, IP Nezaket Lambaları, Elektrikli Dış Ayna elektrikli, asansör cam açma motoru, ışıklı giriş modülü |
| 3 | T / L CTSY | Park lambaları, plaka lambaları, elektrikli vites aktarma kutusu modülü, kaput altı lamba, arka silecek, sis lambası rölesi, kapı şalter lambası |
| 4 | göstergeler | Alternatör Alanı, VTC, A/C Kompresör Rölesi, Küme Çan Modülü, DRL Röle Bobini, Dört Tekerlekten Çekiş Uyarı Işığı, DRL Modülü, Arka Buğu Giderme Zamanlayıcısı, TCCM Ateşleme, SIR Yedekli Ateşleme, RKE Ateşleme |
| 5 | I’DEN | 02 Capteur Heat Dr, EGR, Kam Sensörü, CANN, Purge |
| 6 | HTR Klima | Isıtıcı-A/C Fan Motoru, Sıcaklık Kapı Motoru, Klima Kompresör Debriyajı, HI Fan Röle Bobini, Zaman Rölesi Bobini |
| 7 | PWR YARDIMCI | Yardımcı güç prizleri, ALDL |
| 8 | RR DEFOG | Arka cam buğu çözücü |
| 9 | ECM AKÜ | PCM / VCM pil, ABS pil (LN2), yakıt pompası |
| 10 | ECM IGN | PCM / VCM ateşleme, enjektörler, krank sensörü, bobin k10trol modülü |
| 11 | RADYO | Radyo, dikiz aynası okuma lambası, baş üstü k10sol okuma lambaları, arka silecek, arka yıkama, baş üstü k10sol ekranı |
| 12 | – | – |
| 13 | RDO VURUŞU | Saat, radyo pili, CD çalar |
| 14 | SPST | Grup ışığı, Kül tablası ışığı, Radyo ışığı, Isıtıcı ışığı, Dört tekerlekten çekiş ışığı, Çan modülü, Sis lambası ışığı, Arka silecek anahtarı, Arka buğu çözücü anahtarı ışığı, Kilit açma anahtarı ışığı kaldırma penceresi, Tepe k10sol aydınlatması |
| 15 | DRL | Gündüz lambaları |
| 16 | TUR B / U | Dönüş sinyalleri ve geri vites lambaları |
| 17 | SİLECEK | Ön cam yıkayıcı, silecek motoru |
| 18 | FREN | DRAC, kilitlenme önleyici fren sistemi, hız sabitleyici |
| 19 | 4 tekerlek sürüş | Elektrik transfer kutusu |
| 20 | KRANK | krank sinyali |
| 21 | SİS | Sis farı rölesi, sis farları |
| 22 | HAVA YASTIĞI | Hava yastığı modülü |
| 23 | TRANS | 4L60E otomatik şanzıman |
| 24 | PRNDL | PRNDL gücü |
1996
Gösterge Paneli

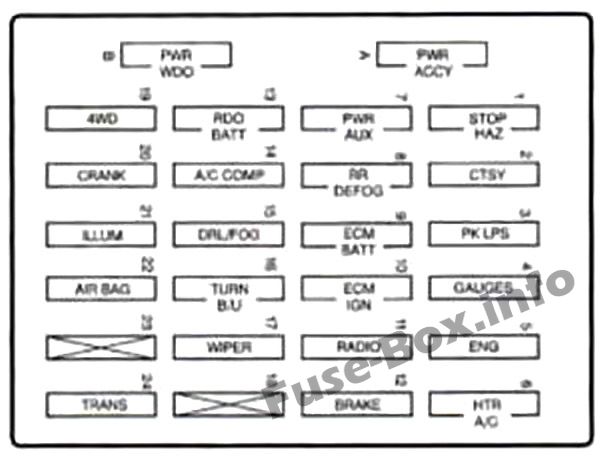

Gösterge tablosundaki sigorta tahsisi (1996)
| Numara. | Korumalı devre |
|---|---|
| A | Elektrikli kapı kilitleri, elektrikli koltuk, elektrikli bel koltuğu, uzaktan anahtarsız giriş |
| B | Elektrikli pencere |
| 1 | Stop lambaları, dörtlü flaşör, sesli uyarı, merkezi yükseltilmiş stop lambası rölesi, merkezi yükseltilmiş stop lambası |
| 2 | Kubbe lambaları, vizörlü makyaj aynası, çakmak, iç ayna lambası, baş üstü k10sol lambaları, torpido gözü lambası, kornalar, korna rölesi, IP iç aydınlatma lambaları, elektrikli dış ayna, ışıklı giriş modülü |
| 3 | Park Lambaları, Plaka Lambaları, Elektrikli Vites Aktarma Kutusu Modülü, Kaput Altı Lambası, Küllük Lambası, Kapı Anahtarı Lambası |
| 4 | Alternatör alanı, A / C kompresör rölesi, küme çan modülü, DRL röle bobini, dört tekerlekten çekiş uyarı ışığı, DRL modülü, transfer kutusu k10trol modülü ateşlemesi, SIR yedekli ateşleme, RKE ateşlemesi |
| 5 | Oksijen sensörü ısıtıcısı, egzoz gazı devridaimi, kam sensörü, CANN. Temizleme, MAS |
| 6 | Fan motoru, sıcaklık kapı motoru, HI fan röle bobini |
| 7 | Yardımcı güç çıkışları, m10taj hattı teşhis bağlantısı |
| 8 | – |
| 9 | PCM / VCM pil, ABS pil, yakıt pompası (LN2) |
| 10 | PCM / VCM ateşleme, enjektörler, krank sensörü, bobin k10trol modülü |
| 11 | Radyo, dikiz aynası harita lambası |
| 12 | DRAC, kilitlenme önleyici fren sistemi, VCM IGN-3 |
| 13 | Saat, radyo, pil, CD çalar |
| 14 | Pille çalışan klima kompresörü |
| 15 | Gündüz sürüş farları, sis farları, sis farı rölesi |
| 16 | Dönüş Sinyalleri ve Geri vites lambaları, Fren Şanzıman Vites Kilidi Solenoidi |
| 17 | Ön cam yıkayıcı, silecek motoru |
| 18 | – |
| 19 | Elektrik transfer kutusu |
| 20 | Krank sinyali, hava yastığı sistemi |
| 21 | Grup ışığı, radyo ışığı, ısı lambası, dört tekerlekten çekiş lambası, çan modülü, sis lambası |
| 22 | Hava yastığı modülü |
| 23 | – |
| 24 | PRNDL Güç, otomatik şanzıman 4L60E |
1997
Gösterge Paneli

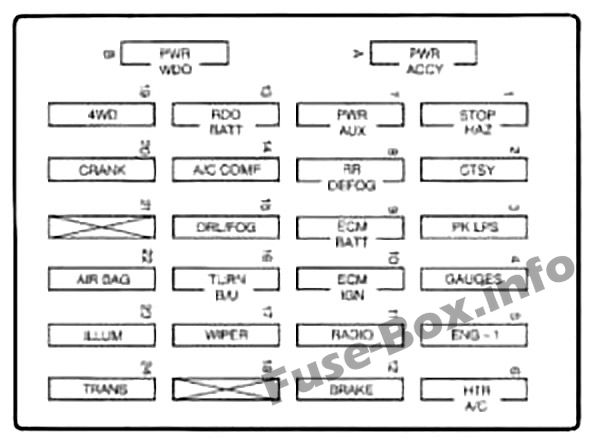

Gösterge tablosundaki sigorta tahsisi (1997)
| Numara. | Korumalı devre |
|---|---|
| A | Elektrikli kapı kilitleri, elektrikli koltuk, elektrikli bel koltuğu, uzaktan anahtarsız giriş |
| B | Elektrikli camlar, Mo.dwle / motorlu açılır tavan |
| 1 | Stop lambaları, dörtlü flaşör, sesli uyarı, merkezi yükseltilmiş stop lambası rölesi, merkezi yükseltilmiş stop lambası |
| 2 | Kubbe Lambaları, Kargo Lambaları, Vizörlü Makyaj Aynası, Çakmak, İç Ayna Lambası, Tepe K10sol Lambaları, Torpido gözü Lambası, Kornalar, Korna Rölesi, IP Nezaket Lambaları, Elektrikli Dış Ayna elektrikli, asansör cam açma motoru, ışıklı giriş modülü |
| 3 | Park Lambaları, Plaka Lambaları, Elektrikli Vites Aktarma Kutusu Modülü, Kaput Altı Lambası, Arka Silecek, Sis Farı Rölesi, Kapı Anahtarı Lambası, Küllük Lambası, Güç Anahtarı farı |
| 4 | A/C Kompresör Rölesi, Küme Zil Modülü, DRL Röle Bobini, 4WD Uyarı Işığı, DRL Modülü, Arka Buğulanma Zamanlayıcısı, Transfer Kutusu K10trol Modülü Ateşleme, SIR Yedekli Ateşleme, RKE Ateşleme, yakıt gönderici modülü |
| 5 | Oksijen sensörü ısıtıcısı, egzoz gazı devridaimi, kam sensörü, CANN. Tahliye, kartuş havalandırma solenoidi, kütle hava akış sensörü, eksantrik mili sensörü |
| 6 | Fan motoru, sıcaklık kapı motoru, HI fan röle bobini |
| 7 | Yardımcı güç çıkışları, m10taj hattı teşhis bağlantısı |
| 8 | Arka cam buğu çözücü |
| 9 | PCM / VCM pil, yakıt pompası |
| 10 | PCM / VCM ateşleme, enjektörler, krank sensörü, bobin k10trol modülü |
| 11 | Radyo, dikiz aynası okuma lambası, baş üstü k10sol okuma lambaları, arka silecek, arka yıkama, baş üstü k10sol ekranı |
| 12 | Kilitlenme önleyici fren sistemi, VCM IGN-3 |
| 13 | Saat, radyo, pil, CD çalar |
| 14 | Pille çalışan klima kompresörü |
| 15 | Gündüz sürüş farları, sis farları, sis farı rölesi |
| 16 | Dönüş Sinyalleri ve Geri vites lambaları, Fren Şanzıman Vites Kilidi Solenoidi |
| 17 | Ön cam yıkayıcı, silecek motoru |
| 18 | – |
| 19 | Elektrik transfer kutusu |
| 20 | Krank sinyali, hava yastığı modülü |
| 21 | – |
| 22 | Hava yastığı modülü |
| 23 | Küme aydınlatması, radyo aydınlatması, ısı lambası. 4WD Lambası, Çan Modülü, Sis Lambası Işığı, Arka Silecek Anahtarı Işığı, Arka Buğu Çözücü Anahtarı Işığı, Elektrikli Cam Açma Anahtarı Işığı, Tavan K10sol Işığı |
| 24 | PRNDL Güç, otomatik şanzıman 4L60E |
1998
Gösterge Paneli

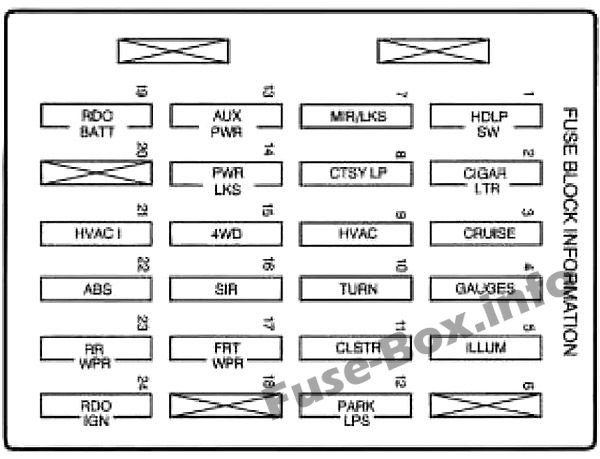

Pano sigortasındaki sigorta tahsisi (1998)
| Numara. | Korumalı devre |
|---|---|
| A | Kullanılmamış |
| B | Kullanılmamış |
| 1 | Far anahtarı, TBC gövde k10trolleri, far rölesi |
| 2 | Çakmak, veri bağlantısı k10ektörü |
| 3 | Hız sabitleyici ~ Onaylanacak gövde k10trolleri, ısıtmalı koltuklar, hız sabitleyici modülü, hız sabitleyici anahtarı |
| 4 | Göstergeler, TBC gövde k10trolleri, gösterge paneli, B + Güç |
| 5 | İç aydınlatma |
| 6 | Kullanılmamış |
| 7 | Ayna, Kilitler |
| 8 | Nezaket lambaları. Yanlışlıkla güç rölesi |
| 9 | HVAC k10trol kafası |
| 10 | Dönüş sinyali |
| 11 | Gösterge paneli, motor k10trolleri |
| 12 | Park lambaları, elektrikli cam düğmesi, TBC, küllük lambası |
| 13 | Yardımcı güç |
| 14 | Elektrikli kilitler |
| 15 | 4WD anahtarı, motor k10trolü (VCM, PCM, şanzıman) |
| 16 | Ek şişirilebilir emniyet, SDM modülü |
| 17 | Ön cam sileceği |
| 18 | Kullanılmamış |
| 19 | radyo pili |
| 20 | Kullanılmamış. |
| 21 | HVAC I, HVAC k10trol kafası, HVAC cihazları |
| 22 | Hava yastığı frenleri |
| 23 | Arka cam sileceği |
| 24 | Radyo, ateşleme |
Makine bölümü

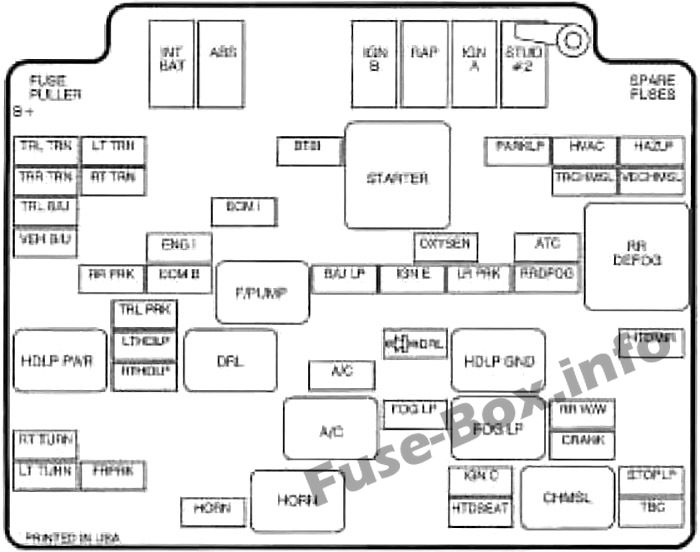

Motor bölmesindeki sigorta ve röle ataması (1998)
| Soyadı | kullanım |
|---|---|
| TL TRN | Römorkun sola dönüşü |
| TR TR TR | Römorkun sağa dönüşü |
| TL B / U | Römork geri vites lambaları |
| VEH B / U | Araçlar için geri vites lambaları |
| LT TURU | Gösterge ön sol |
| LT TRN | Sol arka dönüş sinyali |
| RT KKTC | Sağ arka dönüş sinyali |
| RR PRK | Sağ arka park lambaları |
| TL PRK | Römork Park Işıkları |
| LT HDLP | Sol far |
| RT HDLP | Sağ far |
| FR PRK | Ön park lambası |
| INT BAT | I / P sigorta bloğu güç kaynağı |
| 1’DEN | Motor Sensörü / Solenoid, MAP, CAM, BLEED, HAVALANDIRMA |
| ECM B | Motor k10trol modülü Yakıt pompası, modül, yağ basıncı |
| karın kasları | Kilitlenme önleyici fren sistemi |
| ECM I | Motor k10trol modülü enjektörü |
| KORNA | korna |
| BTSI | Fren şanzımanının kilitlenmesi |
| B / U LP | Acil durum ışıkları |
| AC | Klima |
| YYEP | Tutulan aksesuar gücü |
| O2 | Oksijen sensörü |
| IGN B | Sütun besleme, IGN 2, 3,4 |
| DRL | Gündüz lambaları |
| SİS LP | lambalar ibne |
| IGN A | ING I beyanı ve yükleme |
| Çivi # 2 | Aksesuar güç kaynağı, elektrikli fren |
| PARKLP | Park lambaları |
| LP PRK | Sol arka park lambaları |
| IGN C | Marş Solenoidi Yakıt Pompası, PRNDL |
| HTDSEAT | Isıtmalı koltuk |
| ATC | Aktif transfer kutusu |
| RRDEFOG | Arka buğu çözücü |
| HVAC | HVAC sistemi |
| TRCHMSL | Römork için Stoplamp Hogh-Mount |
| G / G | Arka cam sileceği |
| KRANK | Debriyaj anahtarı, NSBU anahtarı |
| HAZLP | Tehlike lambaları |
| VEVHMSL | Aracın ortasında yükseltilmiş m10tajlı stop lambası |
| HTDMIR | Isıtmalı ayna |
| STOPLP | Işıkları durdur |
| Onaylamak | Kamy10 Gövde Bilgisayarı |

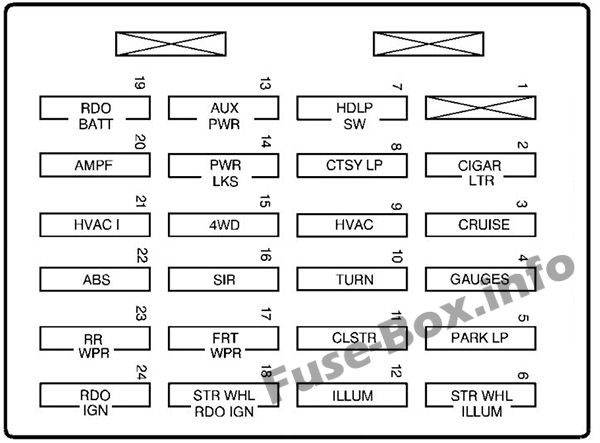

1999, 2000, 2001, 2002, 2003, 2004
Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (1999-2004)
| Numara. | Korumalı devre |
|---|---|
| A | Kullanılmamış |
| B | Kullanılmamış |
| 1 | Kullanılmamış |
| 2 | Çakmak, veri bağlantısı k10ektörü |
| 3 | Hız sabitleyici modülü ve anahtarı, karoseri k10trol modülü, ısıtmalı koltuklar |
| 4 | Göstergeler, karoseri k10trol modülü, gösterge paneli |
| 5 | Park lambaları, elektrikli cam düğmesi, karoseri k10trol modülü, küllük lambası |
| 6 | 1999: Kullanılmıyor 2000-2002: Direksiy10 simidi, aydınlatma 2003-2004: Direksiy10 simidi radyo k10trolleri |
| 7 | Far anahtarı, karoseri k10trol modülü, far rölesi |
| 8 | 1999-2002: Tavan lambaları, yanlışlıkla güç rölesi 2003-2004: Tavan lambaları, akü deşarj koruması |
| 9 | Isıtma, havalandırma, hava soğutma k10trol başlığı (manuel) |
| 10 | Dönüş sinyali |
| 11 | Grup, motor k10trol modülü |
| 12 | İç mekan ışıkları |
| 13 | Yardımcı güç |
| 14 | Güç kilidi motoru |
| 15 | 4WD anahtarı, motor k10trolleri (VCM, PCM, şanzıman) |
| 16 | Ek şişme tutucu |
| 17 | Ön cam sileceği |
| 18 | 1999: kullanılmıyor 2000-2002: direksiy10 simidi, radyo, ateşleme 2003-2004: direksiy10 simidi radyo kumandaları |
| 19 | radyo pili |
| 20 | amplifikatör |
| 21 | 1999-2002: HVAC I, HVAC k10trol başlığı, 2003-2004 HVAC cihazları : ısıtma, havalandırma, hava soğutma (manuel), ısıtma, havalandırma, hava soğutma (otomatik), ısıtma, havalandırma, hava soğutma sensörleri ( Automatique) |
| 22 | Hava yastığı frenleri |
| 23 | Arka cam sileceği |
| 24 | Radyo, ateşleme |

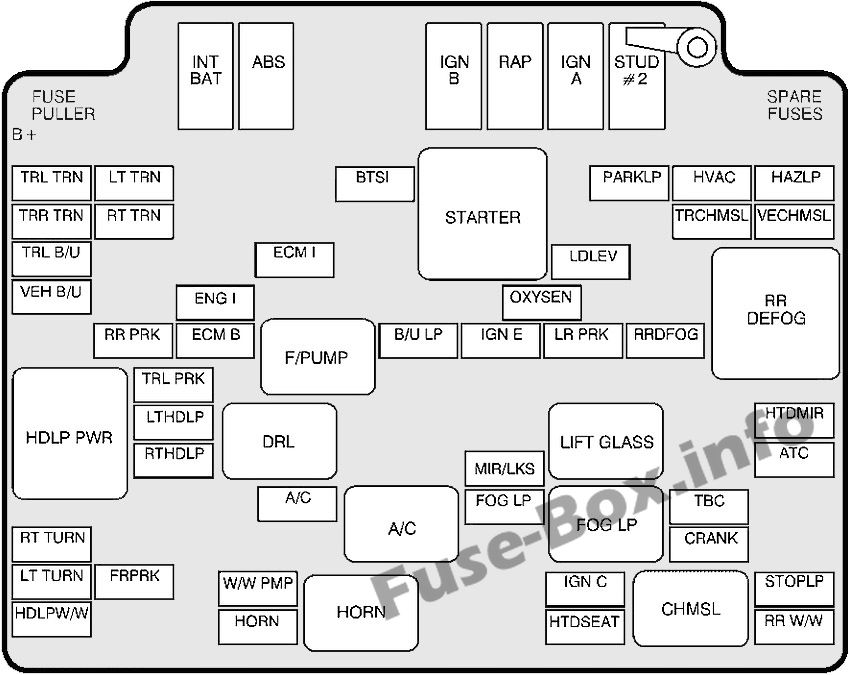

Makine bölümü
Motor bölmesindeki sigortaların ve rölelerin atanması (1999-2004)
| Soyadı | kullanım |
|---|---|
| TL TRN | 1999-2002: kullanılmadı 2003-2004: römorkun sola dönüşü |
| TR TR TR | 1999-2002: kullanılmadı 2003-2004: römorkun sağa dönüşü |
| TL B / U | 1999-2002: Kullanılmıyor 2003-2004: Römork geri vites lambaları |
| VEH B / U | Araçlar için geri vites lambaları |
| HDLP PWR’si | Far gücü |
| RT DÖNÜŞ | Ön sağ dönüş sinyali |
| LT TURU | Gösterge ön sol |
| / W ile HDLP | Kullanılmamış |
| LT TRN | Sol arka dönüş sinyali |
| RT TRN | Sağ arka dönüş sinyali |
| RR PRK | Sağ arka park lambaları |
| TL PRK | 1999-2002: Kullanılmıyor 2003-2004: Römork park lambaları |
| LT HDLP | Sol far |
| RT HDLP | Sağ far |
| F PRK | Ön park lambası |
| INT BAT | Pano sigorta bloğu için güç kaynağı |
| 1’DEN | Motor Sensörü / Solenoid, MAP, CAM, BLEED, HAVALANDIRMA |
| ECM B | Motor k10trol modülü Yakıt pompası, modül, yağ basıncı |
| karın kasları | Kilitlenme önleyici fren sistemi |
| ECM I | Motor k10trol modülü enjektörü |
| F / POMPA | Benzin pompası |
| DRL | Gündüz lambaları |
| AC | Klima |
| KORNA | korna |
| W / W PMP | Kullanılmamış |
| KORNA | korna |
| BTSI | Otomatik vites değiştirme kilidi k10trol sistemi |
| B / U LP | Acil durum ışıkları |
| IGN B | Sütun besleme, IGN 2, 3, 4 |
| GİRİŞ | Giriş |
| YYEP | Tutulan aksesuar gücü |
| LD LEV | Kullanılmamış |
| OKSİJEN | Oksijen sensörü |
| IGN E | Motor |
| MIR / LKS | Aynalar, kapı kilitleri |
| SİS LP | Sis farları |
| IGN A | Ateşlemeyi başlatma ve şarj etme 1 |
| Çivi # 2 | Aksesuar güç kaynağı, elektrikli fren |
| PARKLP | Park lambaları |
| LR PRK | Sol arka park lambaları |
| IGN C | Marş motoru solenoidi, yakıt pompası, PRNDL |
| HTDSEAT | Isıtmalı koltuk |
| HVAC | Isıtma, havalandırma, hava soğutma sistemi |
| TRCHMSL | 1999-2002: kullanılmadı 2003-2004: treyler için yüksek merkez stop lambası |
| RRDFOG | 1999-2002: kullanılmıyor 2003-2004: arka buğu çözücü |
| Onaylamak | Kamy10 Gövde Bilgisayarı |
| KRANK | Debriyaj anahtarı, NSBU anahtarı |
| CHMSL | Orta Yüksek M10taj Stop Lambası |
| HAZLP | Tehlike lambaları |
| VECHMSL | Aracın ortasında yükseltilmiş stop lambası |
| RR DEFOG | Arka buğu çözücü |
| HTDMIR | Isınmış aynalar |
| ATC | Transfer kutusu (dört tekerlekten çekiş) |
| STOPLP | Stop lambaları |
| G / G | 1999-2002: kullanılmadı 2003-2004: arka cam sileceği |
