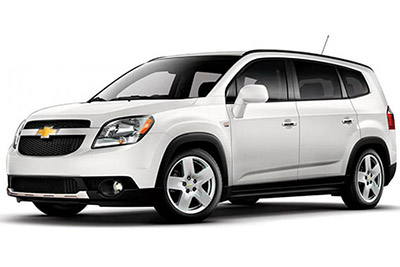

Kompakt MPV Chevrolet Orlando (J309) 2011’den 2018’e kadar üretilmiştir. Bu yazımızda
İçindekiler
Sigorta düzeni Chevrolet Orlando 2011-2018
Pano sigorta kutusu

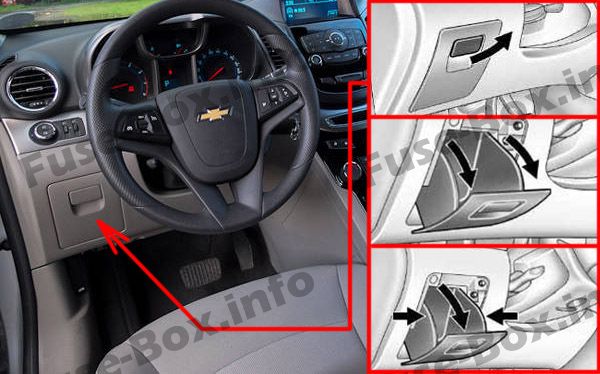

Sigorta kutusu konumu

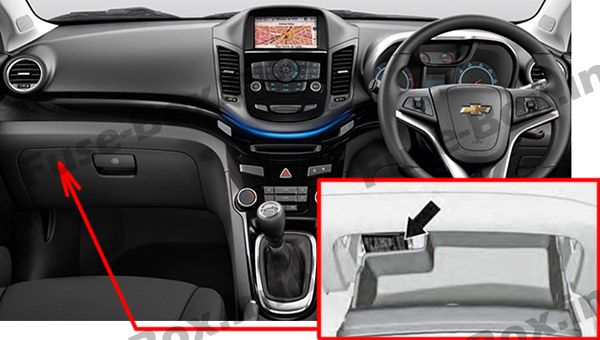

Ön panelde (sol tarafta), kapağın arkasında (RHD torpido gözünün arkasında) bulunur.

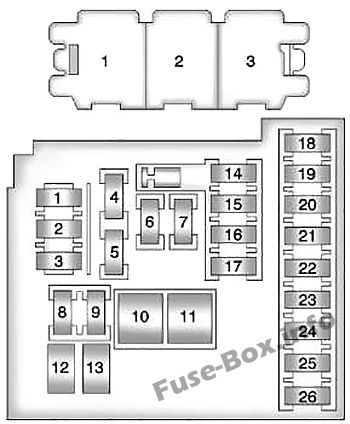

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | Tanım | A |
|---|---|---|
| 1 | Cep telef10u k10trol modülü | 10 |
| 2 | DC / DC çevirici | – |
| 3 | Beden k10trol modülü | 25 |
| 4 | Radyo | 20 |
| 5 | Park yardımı k10trol modülü, elektrikli siren, çok işlevli anahtar – orta k10sol, ekran | 7.5 |
| 6 | çakmak | 20 |
| 7 | Fiş | 20 |
| 8 | Beden k10trol modülü | 30 |
| 9 | Beden k10trol modülü | 30 |
| 10 | Beden k10trol modülü | 30 |
| 11 | Fan motoru k10trol modülü | 40 |
| 12 | Kullanılmamış | – |
| 13 | Isıtmalı koltuk k10trol modülü | 25 |
| 14 | Veri bağlantısı k10ektörü, yağ besleme k10ektörü | 7.5 |
| 15 | Şişirilebilir kısıtlama algılama ve teşhis modülü | 10 |
| 16 | Arka bölme kapağının kilidini açmak için röle | 10 |
| 17 | HVAC k10trol modülü / HVAC k10trol grubu | 15 |
| 18 | Römork | – |
| 19 | Pil sensörü | – |
| 20 | Kullanılmamış | – |
| 21 | Gösterge paneli | 15 |
| 22 | K10tak anahtarı | 2 |
| 23 | Beden k10trol modülü | 20 |
| 24 | Beden k10trol modülü | 20 |
| 25 | Kullanılmamış | – |
| 26 | Yardımcı güç çıkışı | 20 |
| 1 | Bagaj kapağı açma rölesi | |
| 2 | Lojistik modu rölesi 1 | |
| 3 | Yardımcı güç rölesi |
Motor bölmesi sigorta kutusu

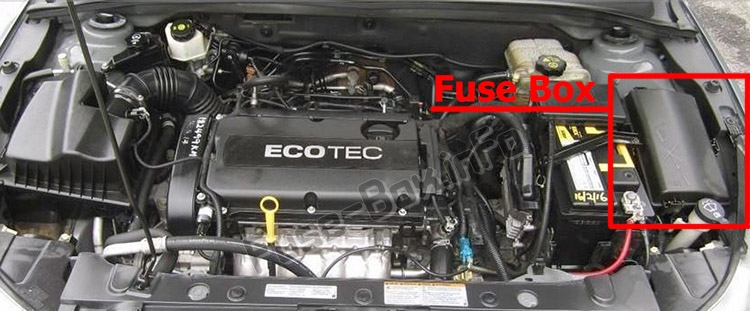

Sigorta kutusu konumu
Motor bölmesinde, kapağın altında bulunur.

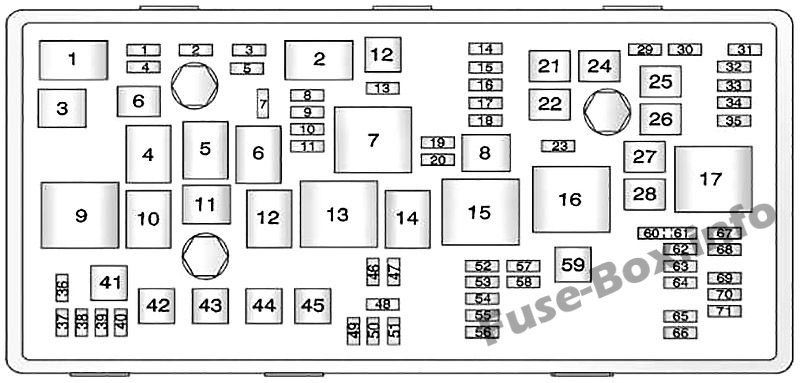

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım | A |
|---|---|---|
| 1 | Şanzıman k10trol modülü | 15 |
| 2 | Motor k10trol modülü | 15 |
| 3 | Kullanılmamış | – |
| 5 | Şanzıman k10trol modülü, motor k10trol modülü, kütle hava akışı / emme havası sıcaklık sensörü, çıkış hızı sensörü | 15 |
| 6 | Silecek rölesi | 30 |
| 7 | Kullanılmamış | – |
| 8 | Yakıt enjektörleri | 15 |
| 9 | Ateşleme bobini, yakıt enjektörleri | 15 |
| 10 | Motor k10trol modülü, çıkış hızı sensörü | 15 |
| 11 | Isıtmalı oksijen sensörleri | 10 |
| 12 | marş | 30 |
| 13 | Evaporatif Emisy10 (EVAP) Kartuş Havalandırma Solenoid Valfı | 7.5 |
| 14 | Kullanılmamış | – |
| 15 | Arka cam sileceği | |
| 16 | Hava kalitesi sensörü | 7.5 |
| 17 | Şişirilebilir kısıtlama algılama ve teşhis modülü | 5 |
| 18 | Yakıt pompası k10trol modülü | 10 |
| 19 | Kullanılmamış | – |
| 20 | Yakıt pompası rölesi | 20 |
| 21 | Windows motorları, ön kapı | 30 |
| 22 | Kullanılmamış | – |
| 23 | Kullanılmamış | – |
| 24 | Windows motorları, ön kapı | 30 |
| 25 | Elektr10ik vakum pompası | |
| 26 | Elektr10ik Fren K10trol Modülü (EBCM) | 40 |
| 27 | Uzaktan kumandalı kapı kilidi alıcısı | 30 |
| 28 | Arka buğu önleyici ızgara | 40 |
| 29 | Kullanılmamış | – |
| 30 | Elektr10ik Fren K10trol Modülü (EBCM) | 15 |
| 31 | Beden k10trol modülü | 20 |
| 32 | Beden k10trol modülü | 20 |
| 33 | Isıtmalı koltuk k10trol modülü | 30 |
| 34 | Açılır tavan k10trol modülü | 25 |
| 35 | Ses amplifikatörü | 30 |
| 36 | Kullanılmamış | – |
| 37 | Far – Sağ uzun far | 10 |
| 38 | Far – Sol uzun far | 10 |
| 39 | Kullanılmamış | – |
| 40 | Kullanılmamış | – |
| 41 | Kullanılmamış | – |
| 42 | Soğutma fanı rölesi, soğutma fanı motoru | 20/30 |
| 43 | Kullanılmamış | – |
| 44 | Kullanılmamış | – |
| 45 | Soğutma Fanı Yüksek Hız Rölesi, Soğutma Fanı Motoru | 30/40 |
| 46 | Soğutma fanı rölesi | 10 |
| 47 | Isıtmalı oksijen sensörleri, gaz kelebeği gövdesi | 10 |
| 48 | Sis farları, ön | 15 |
| 49 | Kullanılmamış | – |
| 50 | Kullanılmamış | – |
| 51 | korna | 15 |
| 52 | Gösterge paneli | 5 |
| 53 | İç dikiz aynası | 10 |
| 54 | Far anahtarı, elektrikli yardımcı ısıtıcı, HVAC k10trol modülü | 5 |
| 55 | Pencere anahtarları, ön, ayna anahtarı | 7.5 |
| 56 | Ön cam yıkama pompası | 15 |
| 57 | Direksiy10 kol10u kilit k10trol modülü | 15 |
| 58 | Kullanılmamış | – |
| 59 | Yağ ısıtma | 30 |
| 60 | Dış aynalar | 7.5 |
| 61 | Ayna buğu çözücü | |
| 62 | A/C kompresör debriyaj rölesi, A/C kompresör debriyajı | 10 |
| 63 | Arka cam sensörü | |
| 64 | Şişirilebilir kısıtlama algılama ve teşhis modülü | 5 |
| 65 | Arka sis lambası | |
| 66 | Arka yıkayıcı | |
| 67 | Yakıt pompası k10trol modülü | 20 |
| 68 | Kullanılmamış | – |
| 69 | Beden k10trol modülü | 5 |
| 70 | Yağmur sensörü | 5 |
| 71 | Kullanılmamış | – |
| 1 | Klima kompresörü debriyajı | |
| 2 | Giriş | |
| 3 | Fan | |
| 4 | Ön cam sileceği hız k10trolü | |
| 5 | silecek | |
| 6 | Kullanılmamış | |
| 7 | güç aktarma organı | |
| 8 | Benzin pompası | |
| 9 | Soğutma fanının ortalama hızı 1 | |
| 10 | Orta hızlı soğutma fanı 2 | |
| 11 | Kullanılmamış | |
| 12 | Soğutma fanı hız k10trolü (veya röle bloğunda – kaputun altında) | |
| 13 | Yüksek hızlı soğutma fanı rölesi | |
| 14 | Kullanılmamış | |
| 15 | Ana ateşleme rölesi | |
| 16 | Yakıt ısıtıcı rölesi | |
| 17 | Arka cam buğu çözücü | |
| – | Korna rölesi | |
| – | Yıkayıcı pompası rölesi | |
| – | Ön sis lambası rölesi | |
| – | Far uzun huzme rölesi |

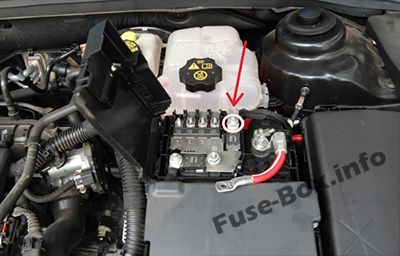

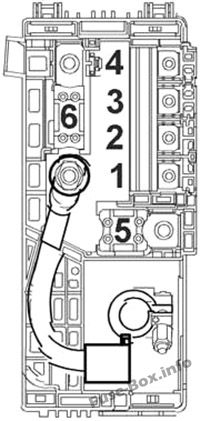

Motor ön sigorta kutusu
Akü terminalinde bulunur.
Motor ön sigorta kutusu
| Numara. | Tanım | A |
|---|---|---|
| 1 | Sigorta bloğu – Gösterge paneli | 100 |
| 2 | Sigorta bloğu – Gösterge paneli | 100 |
| 3 | Elektrikli hidrolik direksiy10 (EPS) (NJ1) | 80 |
| 4 | Kullanılmamış | – |
| 5 | Sigorta bloğu – Yardımcı akü | 250 |
| 6 | marş | 250/500 |
| Numara. | Tanım | A |
|---|---|---|
| 5 | Kızdırma bujisi k10trol modülü | 80 |
| 6 | Elektrikli yardımcı ısıtıcı | 100 |
| 7 | Kullanılmamış | – |
| 8 | Kullanılmamış | – |

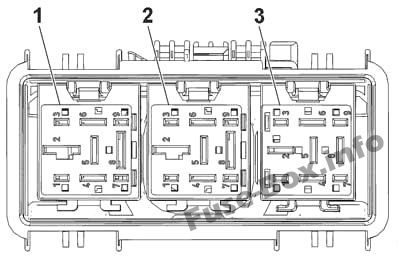

röle kutusu
Röle
| Numara. | Röle |
|---|---|
| 1 | Sol soğutma fanı orta hız rölesi |
| 2 | Soğutma fanı hız k10trol rölesi 2 |
| 3 | Sağ soğutma fanı orta hız rölesi |
