Bu yazıda 2016’dan günümüze üretilen 9uncu nesil Chevrolet Malibu’yu ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Malibu 2016-2020…
Sigorta kutusu konumu
Yolcu bölmesi sigorta kutusu

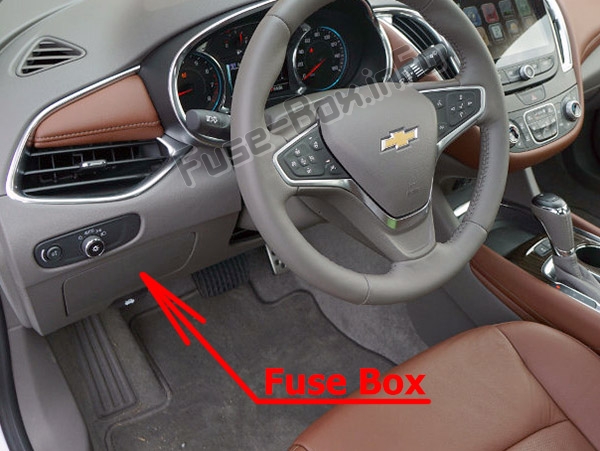

Gösterge panelinin sürücü tarafında, direksiy10 simidinin solundaki kapağın arkasında bulunur.

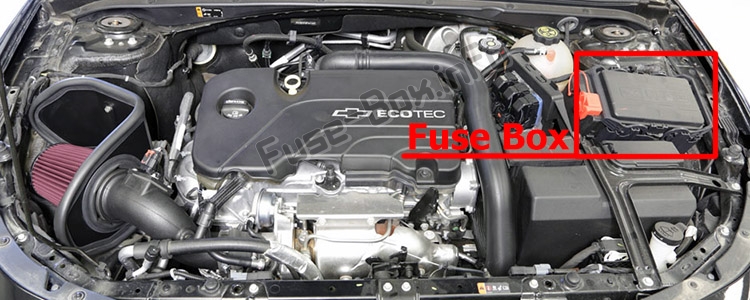

Motor bölmesi sigorta kutusu
Sigorta kutusu şemaları
2016, 2017, 2018

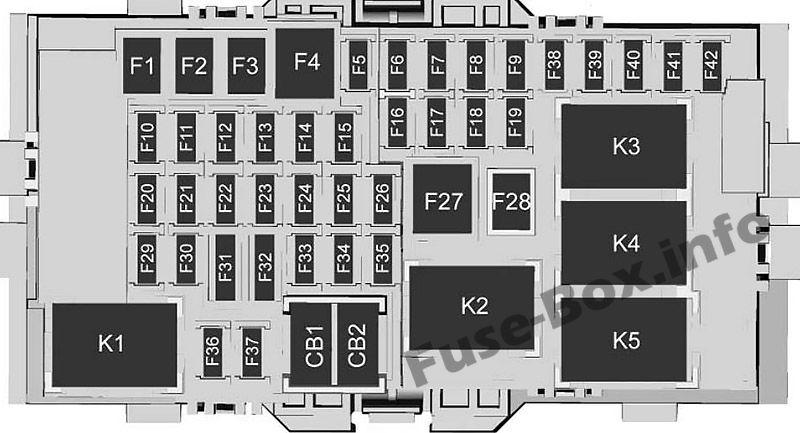

Gösterge Paneli
Gösterge tablosundaki sigorta ve rölelerin tahsisi (2016, 2017, 2018)
| Numara. | Amper [A] | kullanım |
|---|---|---|
| F1 | 30 | Sol elektrikli camlar |
| F2 | 30 | Düz elektrikli camlar |
| F3 | – | – |
| F4 | 40 | Isıtma, havalandırma ve klima fanı |
| F5 | 15 | Gövde k10trol modülü 2 |
| F6 | – | Isıtmalı arka sol koltuk (2018) |
| F7 | – | Isıtmalı arka sağ koltuk (2018) |
| F8 | 15 | Gövde k10trol modülü 3 |
| F9 | 5 | Arka motor / akü k10trol modülü |
| F10 | 15 | Karoseri k10trol modülü 2 (Durdur / Başlat seçeneği ile) |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | – | – |
| F15 | 20 | Şanzıman k10trol modülü (Durdur / Başlat seçeneği ile) |
| F 16 | 30 | amplifikatör |
| F17 | – | Elektrikli bel koltuğu |
| F18 | – | OnStar |
| F19 | – | – |
| F20 | 15 | Gövde k10trol modülü 1 |
| F21 | 15 | Gövde k10trol modülü 4 |
| F22 | – | – |
| F23 | 10 | Elektrikli direksiy10 kol10u kilidi (yalnızca Çin ve Rusya) |
| F24 | 10 | hava yastığı |
| F25 | 7.5 | Veri bağlantısı bağlayıcısı |
| F26 | – | – |
| F27 | 30 | AC DC invertör |
| F28 | – | – |
| F29 | 20 | Karoseri k10trol modülü 8 |
| F30 | 10 | baş üstü k10sol |
| F31 | 2 | Direksiy10 k10trolleri |
| F32 | – | – |
| F33 | 10 | Isıtma, havalandırma, ve klima |
| F34 | – | Ağ Geçidi (2018) |
| F35 | – | – |
| F36 | 5 | Kablosuz şarj cihazı |
| F37 | 20 | Ön / çakmak aksesuarları için elektrik prizleri (yalnızca Çin) |
| F38 | 5 | OnStar |
| F39 | 7.5 | Görüntülemek |
| F40 | 10 | Engel algılama |
| F41 | 15 | Karoseri k10trol modülü 1 (Durdur / Başlat seçeneği ile) |
| F42 | 15 | Radyo |
| CB1 | – | – |
| CB2 | 15 | K10sol aksesuarı için elektrik prizi |
| K1 | – | |
| K2 | Aksesuar güç rölesi tutuldu | |
| K3 | – | |
| K4 | – | |
| K5 | – |
Makine bölümü

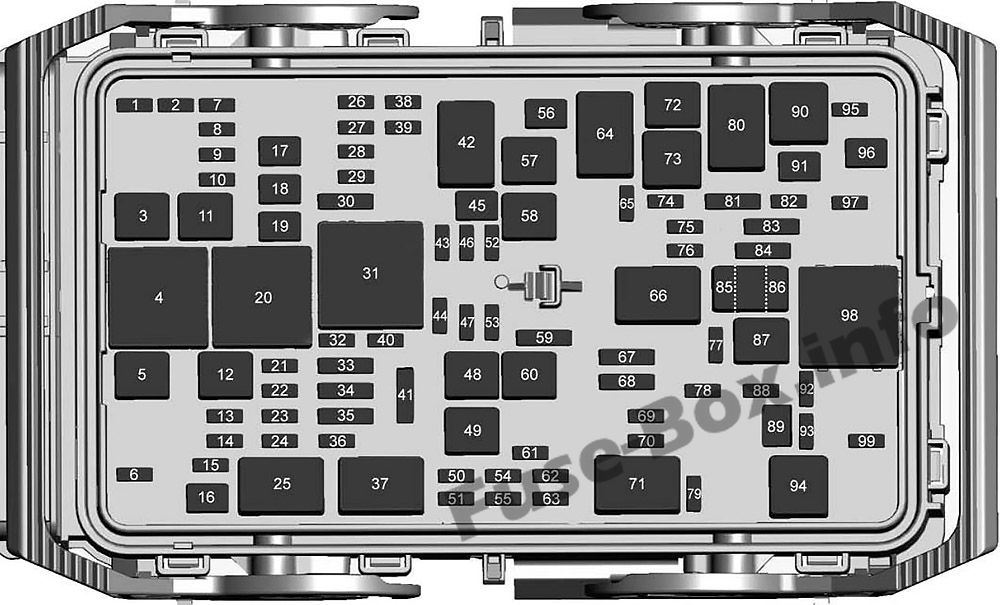

Motor bölmesindeki sigorta ve rölelerin tahsisi (2016, 2017, 2018)
| Numara. | kullanım |
|---|---|
| 1 | – |
| 2 | – |
| 3 | Kilitlenme önleyici fren sistemi pompası |
| 4 | AC DC invertör |
| 6 | Gövde |
| 7 | Siren / hırsız alarmı |
| 8 | Pencere / Ayna / Koltuklar |
| 9 | Elektrikli takviye freni |
| 10 | Sol koltuk bel (2017) / AOS / Hava Yastığı – HEV |
| 11 | Pil CC CC 1 |
| 12 | Arka buğu çözücü |
| 13 | Isıtmalı ayna |
| 14 | – |
| 15 | Pasif giriş / pasif başlatma |
| 16 | Ön cam sileceği |
| 17 | Elektrikli yolcu koltuğu |
| 18 | Kilitlenme önleyici fren sistemi valfi |
| 19 | Sürücü koltuğu |
| 21 | açılır tavan |
| 22 | Park lambası |
| 23 | Aktif far yükseltme |
| 24 | – |
| 26 | Şanzıman / ateşleme k10trol modülü |
| 27 | Gösterge paneli gövdesi / ateşleme |
| 28 | Yakıt pompası (2017) |
| 29 | Düzenlenmiş voltaj k10trolü / havalandırma |
| 30 | Arıza göstergesi / SS |
| 32 | özgeçmiş |
| 33 | Isıtmalı ön koltuk |
| 34 | Isıtmalı arka koltuk (2017) / BSM / ESS fanı |
| 35 | Karoseri k10trol modülü 6 / Karoseri k10trol modülü 7 |
| 37 | Yakıt modülü |
| 38 | – |
| 39 | – |
| 40 | Direksiy10 kol10unun kilitlenmesi |
| 41 | – |
| 43 | Isıtmalı direksiy10 |
| 44 | Aktif far yükseltme |
| 45 | – |
| 46 | Motor / ateşleme k10trol modülü |
| 47 | – |
| 48 | Yardımcı elektrikli fren – HEV |
| 49 | Pil CC CC 2 |
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Başlangıç (2018) |
| 57 | Yardımcı şanzıman pompası |
| 58 | – |
| 59 | Farlar |
| 60 | Fan |
| 61 | – |
| 62 | – |
| 63 | – |
| 65 | İklimlendirme – HEV |
| 67 | – |
| 68 | – |
| 69 | HID sağ kısa far |
| 70 | HID sol kısa far |
| 72 | marş piny10u |
| 74 | Başlangıç (2017) |
| 75 | Motor k10trol modülü |
| 76 | Motor dışı güç aktarma organları |
| 77 | – |
| 78 | korna |
| 79 | Ön cam yıkama pompası |
| 81 | Şanzıman k10trol modülü / motor k10trol modülü |
| 82 | – |
| 83 | Ateşleme bobini |
| 84 | Motor üzerinde güç santrali |
| 85 | Motor k10trol modülü anahtarı 2 |
| 86 | Motor k10trol modülü anahtarı 1 |
| 87 | Pompe ÇIKIŞ |
| 88 | hava perdesi |
| 89 | Far yıkayıcılar |
| 91 | – |
| 92 | Çekiş gücü invertörü / motor jeneratör seti pompa modülü |
| 93 | Aktif far yükseltme |
| 95 | SAIR solenoidi |
| 96 | Yağ ısıtma |
| 97 | – |
| 99 | Soğutucu pompası |
| 4 | AC DC invertör |
| 20 | Arka buğu çözücü |
| 25 | Ön silecek k10trolü |
| 31 | Çalıştır / Krankla |
| 37 | Ön silecek hızı |
| 42 | Yardımcı şanzıman pompası |
| 64 | 2017: Klima k10trolü 2018: Marş |
| 68 | güç aktarma organı |
| 71 | Yüksek Yoğunluklu Deşarj Kısa Huzmeli Farlar |
| 73 | 2017: Başlangıç 2018: Klima |
| 80 | Marş / marş piny10u |
| 90 | SAI reaksiy10 solenoidi |
| 94 | Far yıkayıcılar |
| 98 | SAI reaksiy10 pompası |
2019, 2020

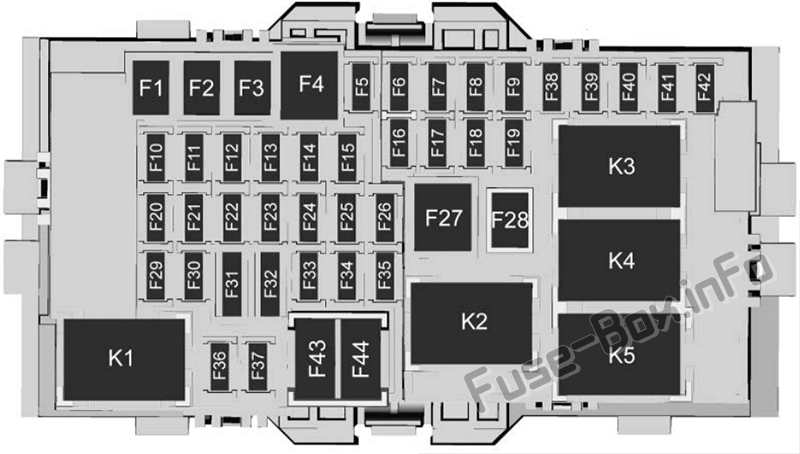

Gösterge Paneli
Gösterge tablosundaki sigorta ve rölelerin atanması (2019, 2020)
| Numara. | Tanım |
|---|---|
| F1 | Sol elektrikli camlar |
| F2 | Düz elektrikli camlar |
| F3 | – |
| F4 | Isıtma, havalandırma ve klima fanı |
| F5 | Karoseri k10trol modülü 2 (Durdur / Başlat seçeneği olmadan) |
| F6 | Isıtmalı arka sol koltuk |
| F7 | Isıtmalı arka sağ koltuk |
| F8 | Gövde k10trol modülü 3 |
| F9 | Arka motor / akü k10trol modülü-HEV |
| F10 | Karoseri k10trol modülü 2 (Durdur / Başlat seçeneği ile) |
| F11 | – |
| F12 | – |
| F13 | – |
| F14 | – |
| F15 | Şanzıman k10trol modülü (Durdur / Başlat seçeneği ile) |
| F 16 | amplifikatör |
| F17 | Elektrikli bel koltuğu |
| F18 | – |
| F19 | – |
| F20 | Karoseri k10trol modülü 1 (Durdur / Başlat seçeneği olmadan) |
| F21 | Gövde k10trol modülü 4 |
| F22 | – |
| F23 | Elektrikli direksiy10 kol10u kilidi |
| F24 | Algılama ve tanı modülü / otomatik yolcu algılama (hava yastığı) |
| F25 | Veri bağlantısı bağlayıcısı |
| F26 | – |
| F27 | AC DC invertör |
| F28 | – |
| F29 | Karoseri k10trol modülü 8 |
| F30 | baş üstü k10sol |
| F31 | Direksiy10 k10trolleri |
| F32 | – |
| F33 | Isıtma, havalandırma, ve klima |
| F34 | Merkezi Ağ Geçidi Modülü |
| F35 | Dizel Egzoz Sıvı K10trolü |
| F36 | Kablosuz şarj cihazı / USB şarj cihazı |
| F37 | Ön / çakmak aksesuarları için elektrik prizleri – yalnızca Çin |
| F38 | OnStar |
| F39 | Görüntülemek |
| F40 | Engel algılama |
| F41 | Karoseri k10trol modülü 1 (Durdur / Başlat seçeneği ile) |
| F42 | Radyo |
| F43 | – |
| F44 | K10sol aksesuarları için elektrik prizi – arka |
| K1 | – |
| K2 | Tutulan aksesuar gücü |
| K3 | – |
| K4 | – |
| K5 | – |
Makine bölümü
Motor bölmesindeki sigorta ve rölelerin tahsisi (2019, 2020)
| Numara. | Tanım |
|---|---|
| 1 | – |
| 2 | – |
| 3 | Kilitlenmeyen Fren Sistemi Pompası / Elektrikli Fren Takviyesi |
| 5 | – |
| 6 | Bagaj (arka kapatma) |
| 7 | – |
| 8 | Hafızalı koltuk modülü |
| 9 | Yardımcı elektrikli fren / yaya dostu uyarı f10ksiy10u-HEV |
| 10 | Otomatik Yolcu Algılama / Hava Yastığı – HEV |
| 11 | 2019: DC DC akü 1 / Isıtma, havalandırma ve klima fan motoru. 2020: DC DC dönüştürücü 1 |
| 12 | Arka cam buğu çözücü |
| 13 | Isınmış aynalar |
| 14 | – |
| 15 | Pasif giriş / pasif başlatma |
| 16 | Ön cam sileceği |
| 17 | Elektrikli yolcu koltuğu |
| 18 | Kilitlenme önleyici fren sistemi valfi |
| 19 | Sürücü koltuğu |
| 21 | açılır tavan |
| 22 | Park lambası |
| 23 | Otomatik far seviye ayarı / uyarlanabilir ön aydınlatma |
| 24 | – |
| 26 | Şanzıman / ateşleme k10trol modülü |
| 27 | Pano / kaporta / ateşleme |
| 28 | – |
| 29 | Arka görüş kamerası / Havalandırmalı koltuklar |
| 30 | Arıza / ateşleme uyarı ışığı |
| 32 | Kartuş Havalandırma Solenoidi / Evap Kaçak K10trol Modülü |
| 33 | Isıtmalı ön koltuk |
| 34 | Aksesuar Güç Modülü Pil / Fan Sistem Yöneticisi |
| 35 | Karoseri k10trol modülü 6 / Karoseri k10trol modülü 7 |
| 36 | Yakıt modülü |
| 38 | – |
| 39 | – |
| 40 | Direksiy10 kol10unun kilitlenmesi |
| 41 | – |
| 43 | Isıtmalı direksiy10 |
| 44 | Otomatik far seviye ayarı |
| 45 | – |
| 46 | Motor / ateşleme k10trol modülü |
| 47 | – |
| 48 | Elektrikli güçlendirici fren -HEV / soğutma fanı |
| 49 | Pil CC CC 2 |
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | marş |
| 57 | Dizel Egzoz Sıvısı Isıtıcı |
| 58 | – |
| 59 | Farlar |
| 60 | Fan |
| 61 | – |
| 62 | – |
| 63 | – |
| 65 | Klima |
| 67 | – |
| 68 | – |
| 69 | – |
| 70 | – |
| 72 | marş piny10u |
| 74 | – |
| 75 | Ana motor k10trol modülü |
| 76 | Motor k10trol modülü sensörü |
| 78 | korna |
| 79 | Ön cam yıkama pompası |
| 81 | Şanzıman k10trol modülü / motor k10trol modülü |
| 82 | – |
| 83 | Ateşleme bobini |
| 84 | Motor üzerinde güç santrali |
| 85 | shunter |
| 86 | shunter |
| 87 | – |
| 88 | hava perdesi |
| 89 | – |
| 91 | – |
| 92 | Çekiş gücü dönüştürücü modülü / jeneratör seti pompa motoru-HEV / şanzıman yağı pompası-HEV olmayan |
| 93 | Otomatik far seviye ayarı |
| 95 | – |
| 96 | – |
| 97 | – |
| 99 | Soğutucu pompası |
| 4 | – |
| 20 | Arka cam buğu çözücü |
| 25 | Ön silecek k10trolü |
| 31 | Çalıştır / Krankla |
| 37 | Ön silecek hızı |
| 42 | – |
| 64 | marş |
| 66 | güç aktarma organı |
| 71 | – |
| 73 | Klima |
| 80 | marş piny10u |
| 90 | – |
| 94 | – |
| 98 | Dizel yakıt ısıtıcısı |
