Bu yazımızda 2013’ten 2016’ya kadar üretilen 8inci nesil Chevrolet Malibu’yu ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Malibu 2013-2016
Pano sigorta kutusu
Sigorta kutusu konumu

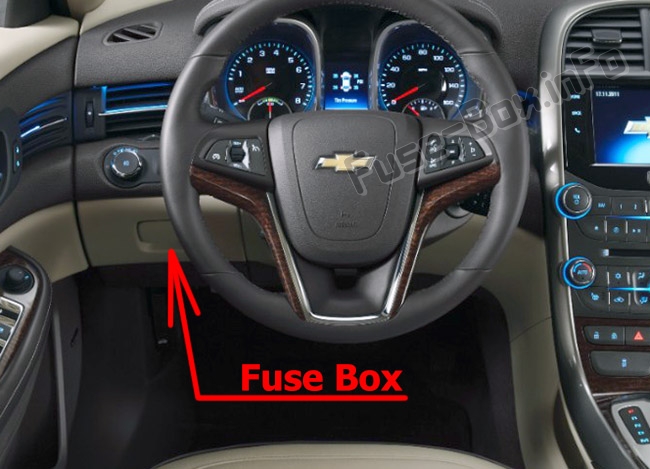

Gösterge panelinin sürücü tarafında, direksiy10 simidinin solundaki kapağın arkasında bulunur.

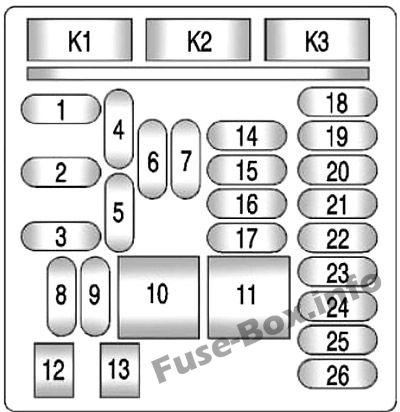

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | Direksiy10 simidi k10trolleri Arka Işık |
| 2 | Sağ arka dönüş sinyali, Sol ayna dönüş sinyali, Sol ön dönüş sinyali, Kapı kilitleri |
| 3 | Sol yan lamba, sol DRL lambası, far k10trolü, sağ kuyruk lambası, sağ yan / yan lambalar, sağ ayna dönüşü, sağ ön dönüş sinyalleri |
| 4 | Radyo |
| 5 | OnStar (varsa) |
| 6 | Ön aksesuarlar için güç çıkışı |
| 7 | K10sol tepsisi güç çıkışı |
| 8 | Plaka lambası, yüksek orta konum lambası, arka sis lambaları, ön sağ taraf konumu / park lambaları, LED parlaklık göstergesi, yıkayıcı pompası, sağ park lambası, bagaj açma |
| 9 | Sol kısa far, DRL |
| 10 | Karoseri k10trol modülü 8 (J-Case sigortası), güç kilitleri |
| 11 | Ön ısıtıcı havalandırma Klima / fan (J-Case sigortası) |
| 12 | Yolcu koltuğu (devre kesici) |
| 13 | Sürücü koltuğu (devre kesici) |
| 14 | Teşhis bağlantı k10ektörü |
| 15 | Hava yastığı, SDM |
| 16 | Bagajın serbest bırakılması |
| 17 | Isıtma havalandırma klima k10trolörü |
| 18 | Ana ses |
| 19 | Eklemek |
| 20 | Yolcu yolcu sensörü |
| 21 | Gösterge paneli |
| 22 | K10tak anahtarı |
| 23 | Sağ kısa huzmeli far, DRL |
| 24 | Ortam ışığı, arka ışığı değiştir (LED), bagaj ışığı, vites kilidi, tuş yakalama |
| 25 | 110 V KA |
| 26 | Kıyamamak |
| K1 | Bagajın serbest bırakılması |
| K2 | Kullanılmamış |
| K3 | Soket rölesi |
Motor bölmesi sigorta kutusu

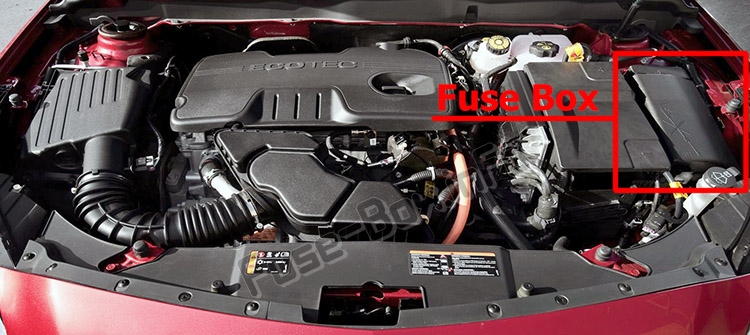

Sigorta kutusu konumu

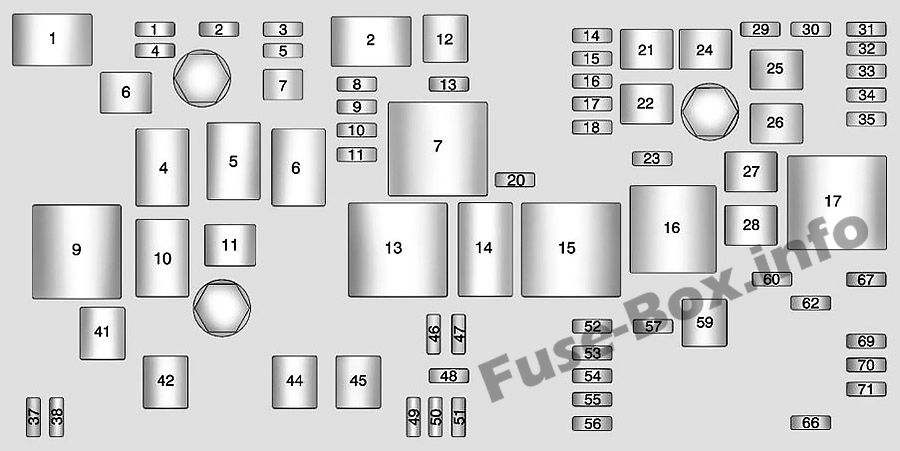

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | Şanzıman k10trol modülü pili |
| 2 | Motor K10trol Modülü (LTG / LUK) / A / C Kompresör Debriyajı (LWK) Batarya |
| 3 | Klima kompresörü kavraması (LTG / LUK) |
| 4 | Klima kompresörü kavraması (LTG / LUK) |
| 5 | Motor K10trol Modülü Aküsü (LKW) |
| 7 | Motor K10trol Modülü Aküsü (LKW) |
| 8 | Kıyamamak |
| 9 | Ateşleme bobinleri |
| 10 | Motor k10trol modülü |
| 11 | emisy10lar |
| 13 | İletim modülünün açılması |
| 14 | Kabin ısıtıcısı soğutma suyu pompası / SAIR solenoidi |
| 15 | 2013-2014: MGU soğutma sıvısı pompası |
| 16 | Aero Shutter / eAssist ateşleme |
| 17 | 2013-2014: SDM ateşleme |
| 18 | R / C Çift Akü İzolatör Modülü |
| 20 | Şanzıman Yardımcı Yağ Pompası (LKW) |
| 23 | EAssist modülü / yedek parça (LKW) |
| 29 | Sol koltuk ahşabının elektrik k10trolü |
| 30 | Sağ koltuk ahşabının elektrik k10trolü |
| 31 | EAssist Modülü / Kasa K10trol Modülü |
| 32 | Geri vites lambaları / İç lambalar |
| 33 | Isıtmalı ön koltuklar |
| 34 | Kilitlenme önleyici fren sistemi valfi |
| 35 | amplifikatör |
| 37 | Sağ uzun farlar |
| 38 | Sol uzun farlar |
| 46 | Fan |
| 47 | emisy10lar |
| 48 | Sis lambası |
| 49 | Sağ ön HID kısa far |
| 50 | Sol HID kısa far |
| 51 | Korna / Çift Korna |
| 52 | küme ateşleme |
| 53 | İç ayna / arka kamera / yakıt modülü ateşlemesi |
| 54 | Isıtma, havalandırma ve klima modüllerinin açılması |
| 55 | Elektrikli ön camlar / aynalar |
| 56 | Ön cam yıkayıcı |
| 57 | Kıyamamak |
| 60 | Isıtmalı ayna |
| 62 | Kartuş havalandırma solenoidi |
| 66 | 2013-2014: SAIR solenoidi |
| 67 | Yakıt modülü |
| 69 | Akü voltaj sensörü |
| 70 | Şeritten ayrılma / Arka park yardımı / Yan kör bölge yardımı |
| 71 | PEPS BATT |
| 6 | Ön cam sileceği |
| 12 | Başlangıç 1 |
| 21 | Arka elektrikli cam |
| 22 | açılır tavan |
| 24 | Ön elektrikli cam |
| 25 | PEPS MTR |
| 26 | Kilitlenme önleyici fren sistemi pompası |
| 27 | Kullanılmamış |
| 28 | Arka buğu çözücü |
| 41 | Fren vakum pompası |
| 42 | K2 soğutma fanı |
| 44 | Başlangıç 2 |
| 45 | K1 soğutma fanı |
| 59 | Hava pompası emisy10ları |
| 7 | güç aktarma organı |
| 9 | K2 soğutma fanı |
| 13 | K1 soğutma fanı |
| 15 | Çalıştır / Krankla |
| 16 | 2013-2014: Hava pompası emisy10ları |
| 17 | Pencere / ayna buz çözücü |
| 1 | Klima kompresörü debriyajı |
| 2 | marş solenoidi |
| 4 | Ön silecek hızı |
| 5 | Ön silecek etkinleştirildi |
| 6 | 2013-2014: eAssist kabin pompası / SAIR solenoidi |
| 8 | Şanzıman Yardımcı Yağ Pompası (LKW) |
| 10 | K3 soğutma fanı |
| 11 | Şanzıman Yağı Pompası (LUK) / Marş Solenoidi 2 (LKW) |
| 14 | Kısa huzme / far DRL |
