Bu yazıda, 2008’den 2012’ye kadar üretilen yedinci nesil Chevrolet Malibu’yu ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Malibu 2008-2012
Yolcu bölmesi sigorta kutusu

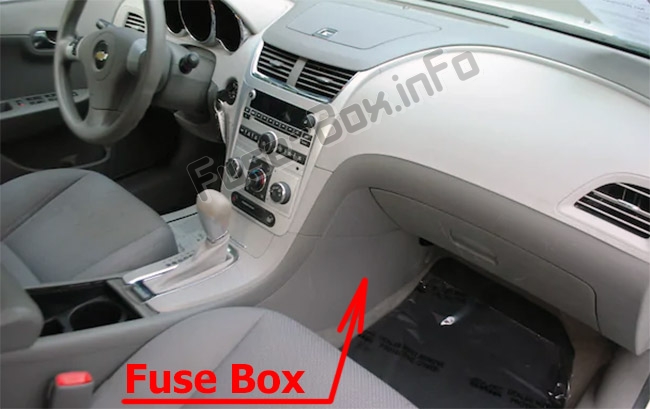

Sigorta kutusu konumu
Aracın yolcu tarafında, gösterge panelinin alt kısmında, zemine yakın, kapağın arkasında bulunur.

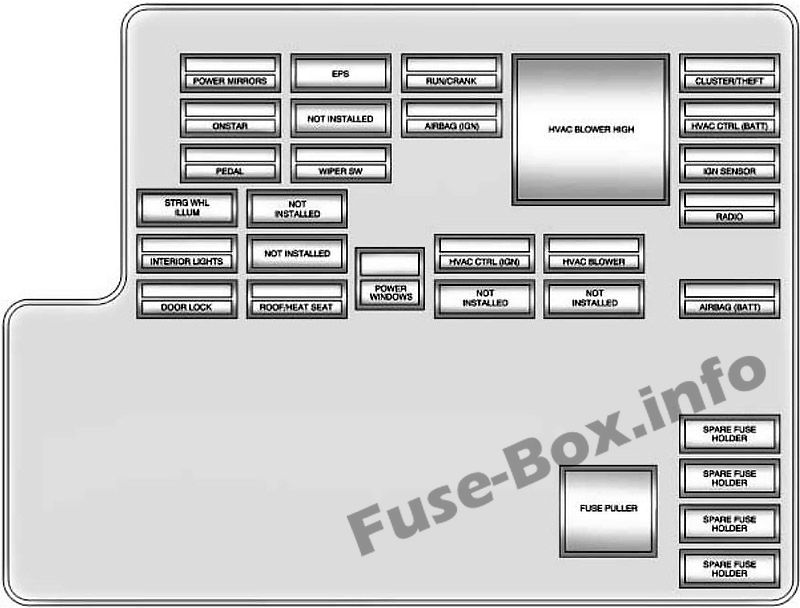

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | kullanım |
|---|---|
| ELEKTRİKLİ AYNALAR | Elektrikli Aynalar |
| EPS | Elektrikli hidrolik direksiy10 |
| ÇALIŞTIR / KRANK | Hız sabitleyici anahtarı, yolcu hava yastığı durum göstergesi |
| YÜKSEK HVAC FANI | Isıtma Havalandırma Klima Fanı – Yüksek hız rölesi |
| KÜME / HACİM | Gösterge paneli, hırsızlık önleme sistemi |
| ONSTAR | OnStar (varsa) |
| YÜKLÜ DEĞİL | Kullanılmamış |
| HAVA YASTIĞI (IGN) | Hava yastığı (ateşleme) |
| CTRL HVAC (BATT) | Isıtma Havalandırma Klima k10trolü Diyagnostik bağlantı k10nektörü (pil) |
| PEDAL | Kullanılmamış |
| SİLECEK SW | Ön cam sileceği / yıkayıcı anahtarı |
| IGN SENSÖRÜ | K10tak anahtarı |
| Ctrl WHL SPST | Direksiy10 aydınlatması |
| YÜKLÜ DEĞİL | Kullanılmamış |
| RADYO | Ses sistemi |
| İÇ MEKAN IŞIKLARI | İç lambalar |
| YÜKLÜ DEĞİL | Kullanılmamış |
| ELEKTRİKLİ PENCERELER | Elektrikli camlar |
| CTRL HVAC (IGN) | Isıtma Havalandırma Klima k10trolü (ateşleme) |
| HVAC FANI | Isıtma Havalandırma Klima Fan Anahtarı |
| KİLİT | Kapı kilitleri |
| ISITMALI TAVAN / KOLTUK | Sunroof, ısıtmalı koltuk |
| YÜKLÜ DEĞİL | Kullanılmamış |
| YÜKLÜ DEĞİL | Kullanılmamış |
| HAVA YASTIĞI (BATT) | Hava yastıkları (piller) |
| YEDEK SİGORTA TUTUCU | Yedek sigorta tutucusu |
| YEDEK SİGORTA TUTUCU | Yedek sigorta tutucusu |
| YEDEK SİGORTA TUTUCU | Yedek sigorta tutucusu |
| YEDEK SİGORTA TUTUCU | Yedek sigorta tutucusu |
| SİGORTA ÇEKİCİ | Sigorta çektirmesi |
Motor bölmesi sigorta kutusu

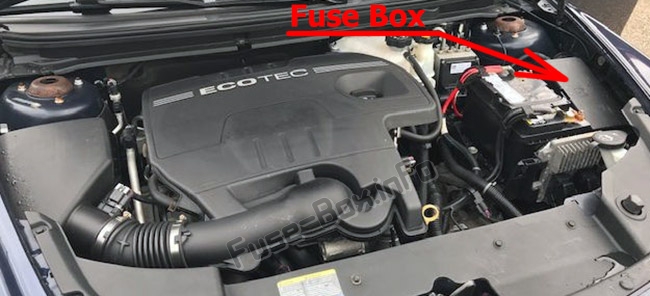

Sigorta kutusu konumu

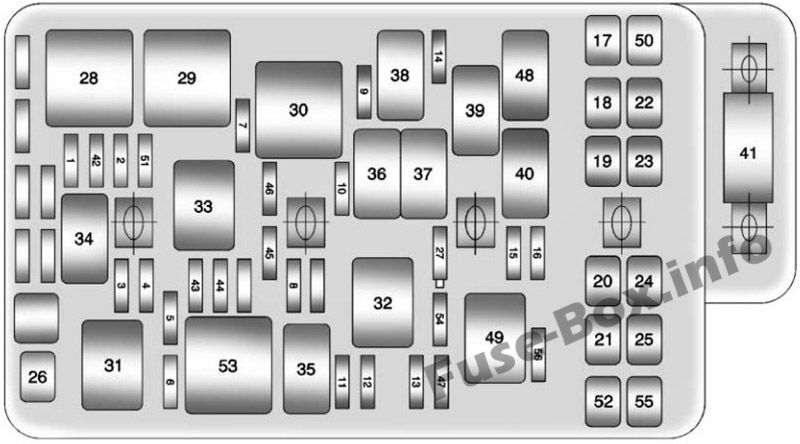

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | kullanım |
|---|---|
| 1 | Klima debriyajı |
| 2 | Elektr10ik gaz kelebeği k10trolü |
| 3 | 2008-2009: Motor k10trol modülü IGN 1 (LZ4 & LZE) 2010-2012: kullanılmıyor |
| 4 | Şanzıman k10trol modülü ateşlemesi 1 |
| 5 | Kütle hava akış ölçer (LY7) |
| 6 | Sorun |
| 7 | Sol far kısa huzmeli |
| 8 | korna |
| 9 | Sağ far kısa huzmeli |
| 10 | Ön sis farları |
| 11 | Sol far uzun huzmesi |
| 12 | Uzun far, sağ |
| 13 | BATT Motor K10trol Modülü |
| 14 | silecek |
| 15 | Kilitlenme önleyici fren sistemi (IGN 1) |
| 16 | IGN 1 motor k10trol modülü |
| 17 | Soğutma fanı 1 |
| 18 | Soğutma fanı 2 |
| 19 | Güç rölesi, ısıtma, havalandırma, klima fanı |
| 20 | Gövde k10trol modülü 1 |
| 21 | Karoseri k10trol modülü çalışması / krank |
| 22 | Arka güç merkezi 1 |
| 23 | Arka elektrik merkezi 2 |
| 24 | Kilitlenme önleyici fren sistemi |
| 25 | Gövde k10trol modülü 2 |
| 26 | Giriş |
| 41 | Elektrikli hidrolik direksiy10 |
| 42 | Şanzıman k10trol modülü pili |
| 43 | Ateşleme modülü (LZ4, LZE, LE9 ve LE5); Enjektörler, tek sayılı ateşleme bobinleri (LY7) |
| 44 | Enjektörler (LZ4, LZE, LE9 ve LE5); Enjektörler, hatta ateşleme bobinleri (LY7) |
| 45 | Post Cat 02 (LY7) Sensörlü Isıtıcılar |
| 46 | Gündüz lambaları |
| 47 | Yükseltilmiş merkezi stop lambası |
| 50 | Sürücünün elektrikli camı |
| 51 | 2008-2009: BATT motor k10trol modülü (LZ4 ve LZE) 2010-2012: kullanılmıyor |
| 52 | HAVA solenoidi |
| 54 | Düzenlenmiş voltaj k10trolü |
| 55 | DC / AC invertör |
| 56 | BATT kilitlenme önleyici fren sistemi |
| 28 | Soğutma fanı 1 |
| 29 | Seri / paralel soğutma fanı |
| 30 | Soğutma fanı 2 |
| 31 | Giriş |
| 32 | Başlat / krank, ateşleme |
| 33 | güç aktarma organı |
| 34 | Klima debriyajı |
| 35 | Yol kirişi |
| 36 | Ön sis farları |
| 37 | korna |
| 38 | Kısa farlar |
| 39 | Silecek 1 |
| 40 | Silecek 2 |
| 48 | Gündüz lambaları |
| 49 | Stop lambaları |
| 53 | HAVA solenoidi |
| 27 | silecek |
Bagaj bölmesi sigorta kutusu

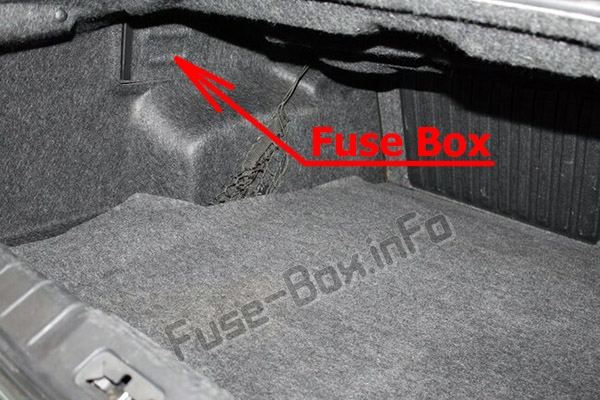

Sigorta kutusu konumu
Arka bölme sigorta bloğu, bagaj bölmesinde (sol tarafta), kapağın arkasında bulunur.

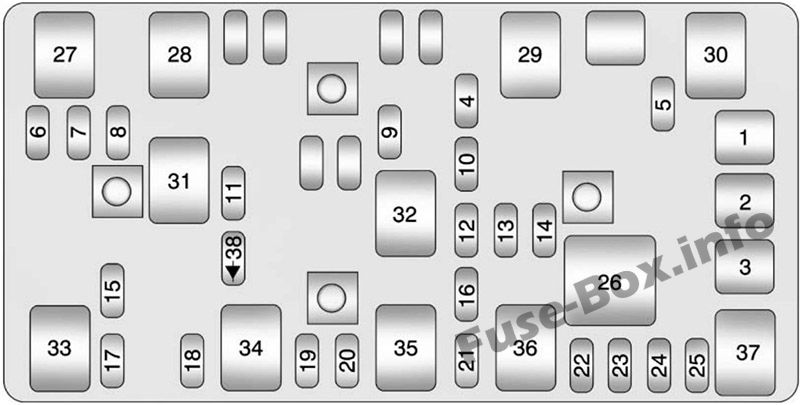

Sigorta kutusunun şeması
Bagaj bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | kullanım |
|---|---|
| 1 | Yolcu koltuğu k10trolleri |
| 2 | Sürücü koltuğu k10trolleri |
| 3 | Kullanılmamış |
| 4 | Kullanılmamış |
| 5 | Emisy10 2, teneke kutu havalandırma solenoidi |
| 6 | Park lambaları, gösterge paneli karartma |
| 7 | Kullanılmamış |
| 8 | Kullanılmamış |
| 9 | Kullanılmamış |
| 10 | Sunroof k10trolleri |
| 11 | Kullanılmamış |
| 12 | Kullanılmamış |
| 13 | Ses amplifikatörü |
| 14 | Isıtmalı koltuk k10trolleri |
| 15 | Kullanılmamış |
| 16 | Uzaktan Anahtarsız Giriş (RKE) sistemi, XM Uydu Radyosu (varsa) |
| 17 | Acil durum ışıkları |
| 18 | Kullanılmamış |
| 19 | Kullanılmamış |
| 20 | Yardımcı prizler |
| 21 | Kullanılmamış |
| 22 | Bagajın serbest bırakılması |
| 23 | Arka buğu giderme |
| 24 | Isıtmalı ayna |
| 25 | Benzin pompası |
| 26 | Arka cam buğu çözücü |
| 27 | Park lambaları |
| 28 | Kullanılmamış |
| 29 | Kullanılmamış |
| 30 | Kullanılmamış |
| 31 | Kullanılmamış |
| 32 | Kullanılmamış |
| 33 | Acil durum ışıkları |
| 34 | Kullanılmamış |
| 35 | Kullanılmamış |
| 36 | Bagajın serbest bırakılması |
| 37 | Benzin pompası |
| 38 (diyot) | Kargo lambası |
