Bu yazıda 2004’ten 2007’ye kadar üretilen altıncı nesil Chevrolet Malibu’yu ele alıyoruz. Burada
Sigorta Düzeni Chevrolet Malibu 2004-2007
Sigorta kutusu konumu

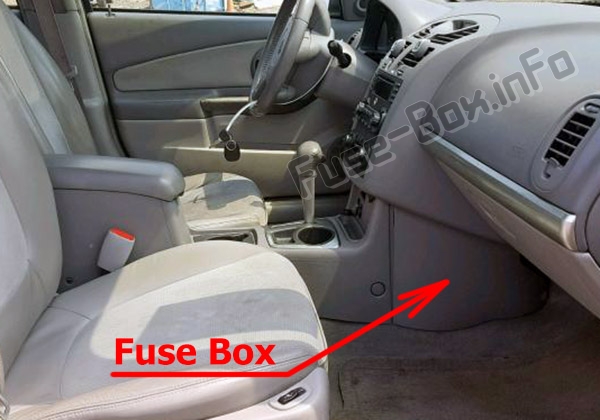

Aracın yolcu tarafında, gösterge panelinin alt kısmında, zemine yakın, kapağın arkasında bulunur.

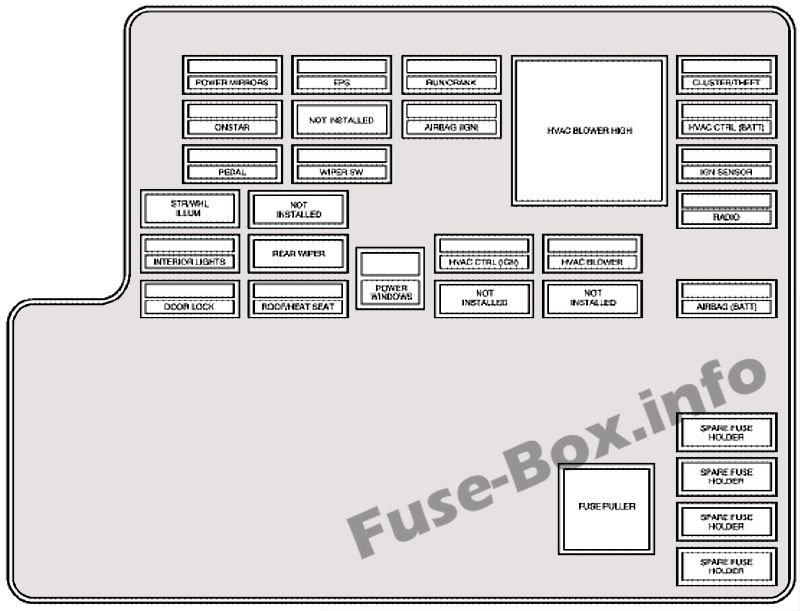

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | kullanım |
|---|---|
| ELEKTRİKLİ AYNALAR | Elektrikli Aynalar |
| EPS | Elektrikli hidrolik direksiy10 |
| ÇALIŞTIR / KRANK | Hız sabitleyici, elektr10ik menzil seçici, sürücü vites k10trolü, yolcu hava yastığı durum göstergesi |
| YÜKSEK HVAC FANI (röle) | İklim k10trol sistemi |
| KÜME / HACİM | Gösterge paneli, hırsızlık önleme sistemi |
| ONSTAR | OnStar Sistemi |
| YÜKLÜ DEĞİL | Kullanılmamış |
| HAVA YASTIĞI (IGN) | Hava yastığı sistemi |
| CTRL HVAC (BATT) | İklim k10trol sistemi |
| PEDAL | Ayarlanabilir gaz ve fren pedalı |
| SİLECEK SW | Ön cam sileceği / yıkayıcı anahtarı |
| IGN SENSÖRÜ | K10tak anahtarı |
| SPST str / WHL | Direksiy10 k10trol arka aydınlatması |
| YÜKLÜ DEĞİL | Kullanılmamış |
| RADYO | Ses sistemi |
| İÇ MEKAN IŞIKLARI | Tavan aydınlatması, bagaj / kargo aydınlatması |
| ARKA CAM SİLECEK | Arka silecek sistemi / yıkama pompası |
| CTRL HVAC (IGN) | İklim k10trol sistemi |
| HVAC FANI | İklim k10trol sistemi |
| KİLİT | Otomatik kapı kilitleme sistemi |
| ISITMALI TAVAN / KOLTUK | Sunroof, Isıtmalı koltuklar, Otomatik kararan dikiz aynası, Pusula, Arka silecek / yıkama sistemi |
| ELEKTRİKLİ PENCERELER | Elektrikli cam anahtarı |
| YÜKLÜ DEĞİL | Kullanılmamış |
| YÜKLÜ DEĞİL | Kullanılmamış |
| HAVA YASTIĞI (BATT) | Hava yastığı sistemi |
| SİGORTA ÇEKİCİ | Sigorta çektirmesi |
| YEDEK SİGORTA TUTUCU | Kıyamamak |
| YEDEK SİGORTA TUTUCU | Kıyamamak |
| YEDEK SİGORTA TUTUCU | Kıyamamak |
| YEDEK SİGORTA TUTUCU | Kıyamamak |
Sigorta kutusu konumu

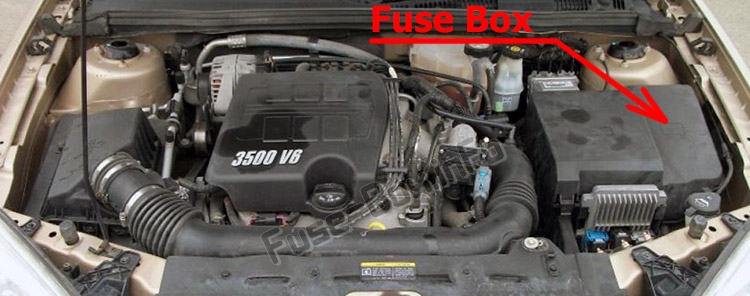

Motor bölmesinde (sol taraf), kapağın altında bulunur.

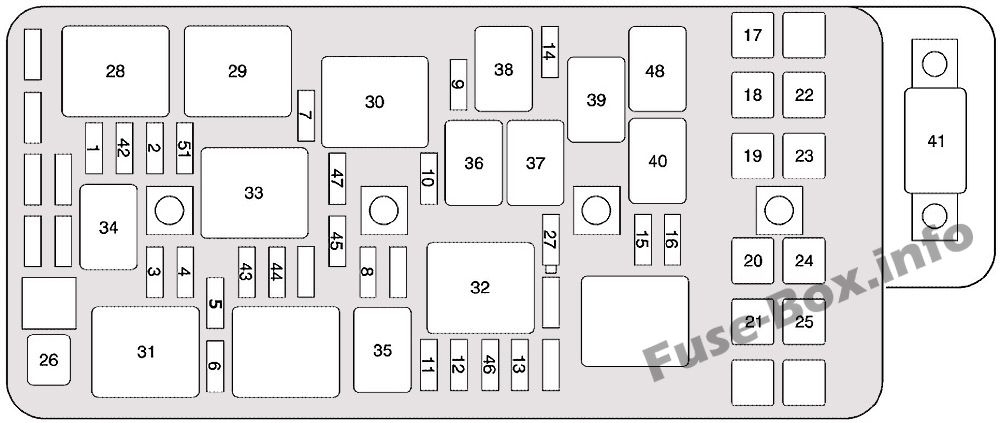

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | kullanım |
|---|---|
| 1 | Klima debriyajı |
| 2 | Elektr10ik gaz kelebeği k10trolü |
| 3 | Motor K10trol Modülü (IGN 1) (V6) |
| 4 | Aktarma |
| 5 | 2004-2005: yakıt enjektörleri |
| 6 | 1’i göster |
| 7 | Sol far kısa huzmeli |
| 8 | korna |
| 9 | Sağ far kısa huzmeli |
| 10 | Ön sis farları |
| 11 | Sol far uzun huzmesi |
| 12 | Uzun far, sağ |
| 13 | Motor K10trol Modülü (BATT) (L4) |
| 14 | silecek |
| 15 | Kilitlenme önleyici fren sistemi |
| 16 | Motor K10trol Modülü (IGN 1) (L4) |
| 17 | Soğutma fanı 1 |
| 18 | Soğutma fanı 2 |
| 19 | Yürütme rölesi |
| 20 | IBCM 1 |
| 21 | IBCM (R / C) |
| 22 | Arka güç merkezi 1 |
| 23 | Arka elektrik merkezi 2 |
| 24 | Kilitlenme önleyici fren sistemi |
| 25 | IBCM2 |
| 26 | Giriş |
| 27 (DİYOT) | silecek |
| 41 | Elektrikli hidrolik direksiy10 |
| 42 | Transaks k10trol modülü |
| 43 | Ateşleme modülü |
| 44 | 2006-2007: yakıt enjektörleri |
| 45 | Arka oksijen sensörleri |
| 46 (direnç) | Fren lambası teşhisi |
| 47 | Gündüz lambaları |
| 51 | Motor K10trol Modülü (BATT) (V6) |
| 28 | Soğutma fanı 1 |
| 29 | Seri / paralel soğutma fanı |
| 30 | Soğutma fanı 2 |
| 31 | Giriş |
| 32 | Başlat / krank, ateşleme |
| 33 | güç aktarma organı |
| 34 | Klima debriyajı |
| 35 | Uzun huzmeli farlar |
| 36 | Ön sis farları |
| 37 | korna |
| 38 | Kısa farlar |
| 39 | Silecek 1 |
| 40 | Silecek 2 |
| 48 | Gündüz lambaları |
Sigorta kutusu konumu

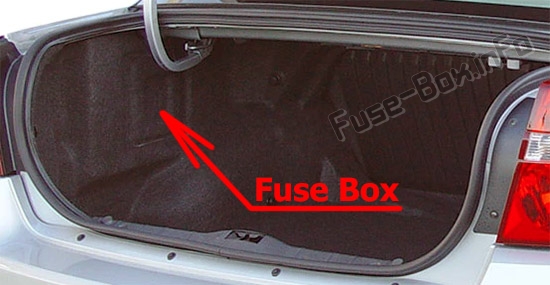

Arka bölme sigorta bloğu, bagaj bölmesinde (sol tarafta), kapağın arkasında bulunur.

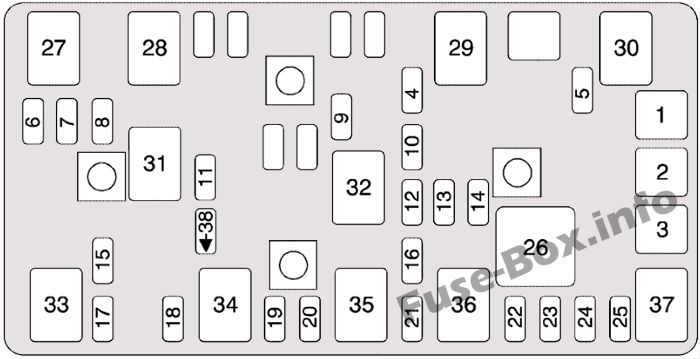

Sigorta kutusunun şeması
Bagaj bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | kullanım |
|---|---|
| 1 | Kullanılmamış |
| 2 | Sürücü koltuğu k10trolleri |
| 3 | Kullanılmamış |
| 4 (direnç) | Sürücü kapısı tuş kilidi silindiri / kullanılmadı |
| 5 | Sorun |
| 6 | Park lambaları |
| 7 | Kullanılmamış |
| 8 | Kullanılmamış |
| 9 | Kullanılmamış |
| 10 | Sunroof k10trolleri |
| 11 | Kullanılmamış |
| 12 | Yardımcı güç 2 |
| 13 | Kullanılmamış |
| 14 | Isıtmalı koltuk k10trolleri |
| 15 | Kullanılmamış |
| 16 | Uzaktan Anahtarsız Giriş Sistemi, XM Uydu Radyosu, Arka Koltuk Eğlence Sistemi, Homelink |
| 17 | Acil durum ışıkları |
| 18 | Kullanılmamış |
| 19 | Kullanılmamış |
| 20 | Çakmak, yardımcı güç prizi |
| 21 | Kullanılmamış |
| 22 | Gövde |
| 23 | Arka cam buğu çözücü |
| 24 | Isıtmalı ayna k10trolleri |
| 25 | Benzin pompası |
| 26 | Arka cam buğu çözücü |
| 27 | Park lambaları |
| 28 | Kullanılmamış |
| 29 | Kullanılmamış |
| 30 | Kullanılmamış |
| 31 | Kullanılmamış |
| 32 | Kullanılmamış |
| 33 | Acil durum ışıkları |
| 34 | Kullanılmamış |
| 35 | Kullanılmamış |
| 36 | Gövde |
| 37 | Benzin pompası |
| 38 (diyot) | Göğüs, kargo ışıkları |
