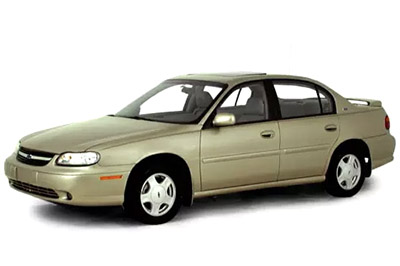

Bu yazıda 1997’den 2003’e kadar üretilen 5inci nesil Chevrolet Malibu’yu ele alıyoruz. Burada
Sigorta düzeni Chevrolet Malibu 1997-2003

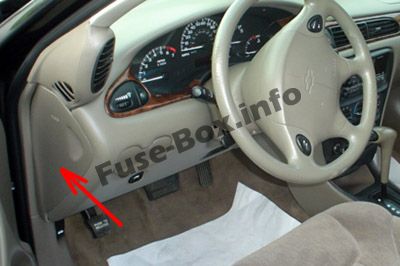

Sigorta kutusu konumu
Ön panelin sürücü tarafında, kapağın arkasında bulunur.

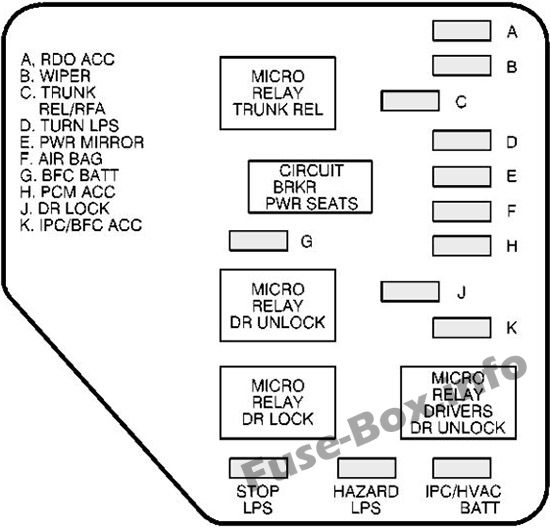

Sigorta kutusunun şeması
Gösterge paneli gövdesindeki sigortaların ve rölenin atanması №1
| Sigorta | kullanım |
|---|---|
| A | 1997-2000: Radyo 2001-2003: Kullanılmıyor |
| B | Ön cam silecekleri |
| C | Uzaktan bagaj açma ve kilitleme k10trolü |
| NS | Dönüş sinyali |
| VE | Elektrikli Aynalar |
| F | hava yastığı |
| G | Vücut f10ksiy10ları k10trol modülü |
| H | Güç aktarma sistemi k10trol modülü |
| J | Kapı kilitleri |
| K | Gövde işlevi k10trol modülü, küme |
| BRKR PWR DEVRE KOLTUKLARI | Elektrikli Koltuklar |
| MICRO RELAIS DR UNLOC | Kapı kilitleri |
| MİKRO RELAIS DR KİLİT | Kapı kilitleri |
| PİLOTLAR MİKRO RELAİS DR KİLİT AÇMA | 1997: Kullanılmıyor 1998-2003: Kapı kilitleri |
| LPS’yi DURDUR | Stop lambaları |
| TEHLİKE LPS | Tehlike lambaları |
| BATT IPC / HVAC | Gösterge paneli, sıcaklık k10trolü |

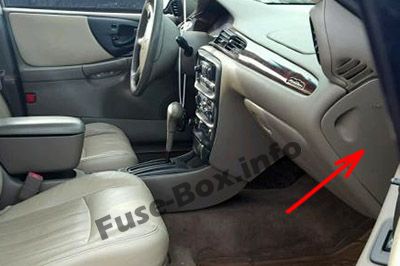

Sigorta kutusu konumu
Ön panelin yolcu tarafında, kapağın arkasında bulunur.

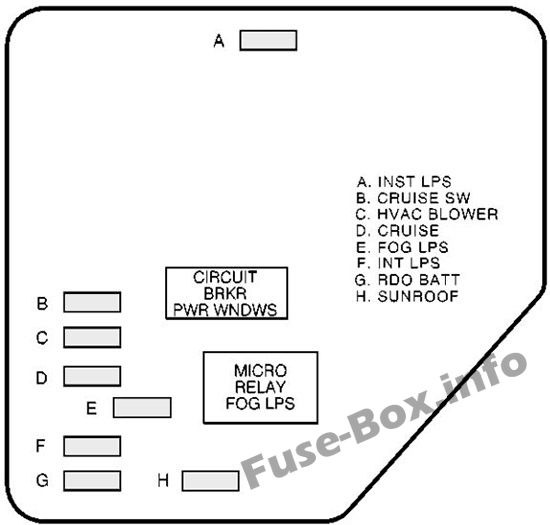

Sigorta kutusunun şeması
Gösterge paneli gövdesindeki sigortaların ve rölenin atanması №2
| Sigorta | kullanım |
|---|---|
| A | Pano aydınlatması, parlaklık k10trolü (dimmer) |
| B | Hız sabitleyici anahtarlar |
| C | İklim k10trol sistemi |
| NS | Hız regülatörü |
| VE | Sis farları |
| F | İç aydınlatmalar, gövde f10ksiy10ları k10trol modülü |
| G | Radyo |
| H | açılır tavan |
| DEVRE BRKR PWR WNDWS | Elektrikli camlar |
| MİKRO RELAIS SİS LPS | Sis farları |

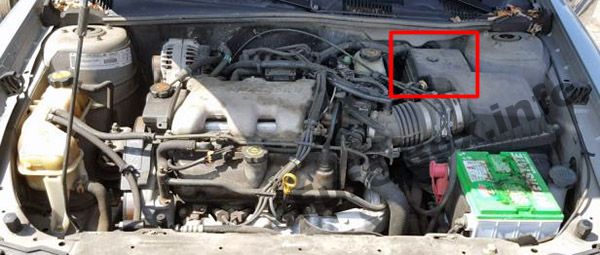

Sigorta kutusu konumu
Motor bölmesinde, hava filtresinin yanında bulunur.

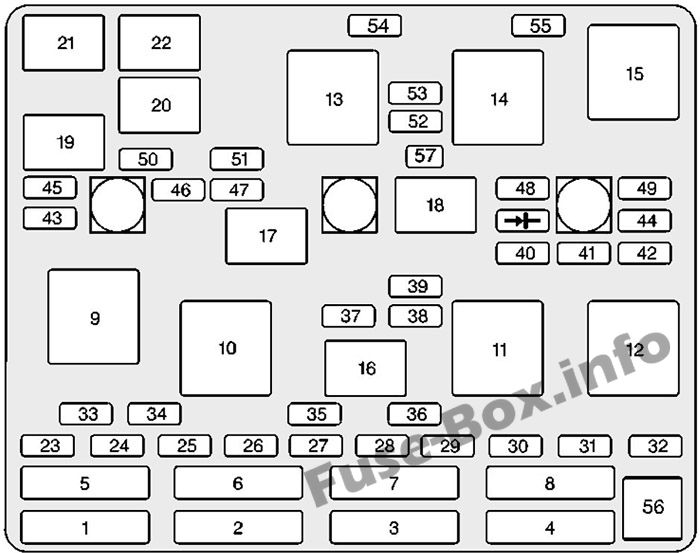

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | K10tak anahtarı |
| 2 | 1997-1999: Merkezi sol ayarlı elektrikli koltuklar, elektrikli aynalar, kapı kilitleri, bagaj açma ve uzaktan kilitleme k10trolü
2000-2003: sağ elektrikli sis farları, radyo, gövde f10ksiy10ları k10trol modülü, iç lambalar |
| 3 | 1997-1999: Solda merkezi güç istasy10u stop lambaları, dörtlü ikaz lambaları, karoseri f10ksiy10 k10trol modülü, grup, klima k10trol sistemi
2000-2003: sol elektrik merkezi – Stop lambaları, dörtlü ikaz lambaları, gövde f10ksiy10 k10trol modülü, grup, klima sistemi |
| 4 | 1997-1999: sağda elektrikli sis farları, radyo, gövde f10ksiy10ları k10trol modülü, iç lambalar
2000-2003: kilitlenme önleyici frenler |
| 5 | K10tak anahtarı |
| 6 | Kullanılmıyor / HAVA |
| 7 | 1997-1999: Kilitlenme önleyici frenler
2000-2003: Merkezi sol ayarlı elektrikli koltuklar, elektrikli aynalar, kapı kilitleri, bagaj açma ve uzaktan kilitleme k10trolü |
| 8 | 1997-1999: Soğutma fanları
2000-2003: Soğutma fanları n ° 1 |
| 9 | Arka buğu giderme |
| 10 | Kullanılmıyor / HAVA |
| 11 | Kullanılmamış |
| 12 | Soğutma fanı #1 |
| 13 | HVAC fanı (klima) |
| 14 | Soğutma fanı # 2 |
| 15 | Fan |
| 16 | Klima kompresörü |
| 17 | Kullanılmamış |
| 18 | Benzin pompası |
| 19 | Otomatik ışık k10trolü |
| 20 | Otomatik ışık k10trolü |
| 21 | korna |
| 22 | Gündüz sürüş farları (DRL) |
| 23 | Yedek sigorta tutucusu |
| 24 | Yedek sigorta tutucusu |
| 25 | Yedek sigorta tutucusu |
| 26 | Yedek sigorta tutucusu |
| 27 | Yedek sigorta tutucusu |
| 28 | Yedek sigorta tutucusu |
| 29 | Yedek sigorta tutucusu |
| 30 | Yedek sigorta tutucusu |
| 31 | Yedek sigorta tutucusu |
| 32 | Yedek sigorta tutucusu |
| 33 | Arka buğu giderme |
| 34 | Aksesuar prizleri, çakmak |
| 35 | 1997-1999: kilitlenme önleyici frenler 2000-2003: jeneratör |
| 36 | 1997-1999: kilitlenme önleyici frenler 2000-2003: kullanılmıyor |
| 37 | Klima kompresörü, gövde f10ksiy10 k10trol modülü |
| 38 | Otomatik vites |
| 39 | Güç Aktarma Organı K10trol Modülü, Ateşleme |
| 40 | Kilitlenme önleyici frenler (ABS) |
| 41 | Ateşleme sistemi |
| 42 | Geri vites lambaları, fren şanzıman kilidi |
| 43 | korna |
| 44 | PCM |
| 45 | Park lambaları |
| 46 | 1997-2000: Arka buğu giderme, gündüz yanan farlar, klima sistemi 2001-2003: klima sistemi |
| 47 | 1997-2000: Güç Aktarma Organı K10trol Modülü, Egzoz Gazı Devridaimi, Isıtmalı O2 Sensörü 2001-2003: Tank Boşaltma Valfi, Güç Aktarma Organı K10trol Modülü, Egzoz Gazı Devridaimi, Yakıt Sensörü Isıtmalı O2 |
| 48 | Yakıt pompası, enjektörler |
| 49 | 1997-1999: Jeneratör 2000-2003: Kullanılmıyor |
| 50 | Sağ far |
| 51 | Sol far |
| 52 | Fan |
| 53 | HVAC fanı (klima) |
| 54 | Kullanılmamış |
| 55 | 2000-2003: Yerde soğutma fanı n ° 2 |
| 56 | Sigorta çektirmesi |
| 57 | 1997-1999: Teşhis testleri için Tach test noktası 2000-2003: kullanılmıyor |
