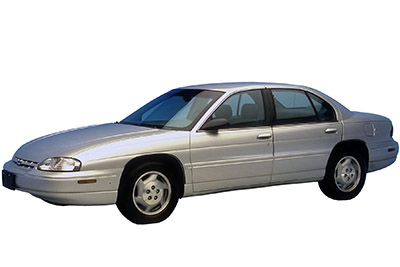

Bu yazıda, 1994’ten 2001’e kadar üretilen ikinci nesil Chevrolet Lumina’yı ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Lumina 1995-2001
Sigorta kutusu konumu
Pano sigorta kutusu

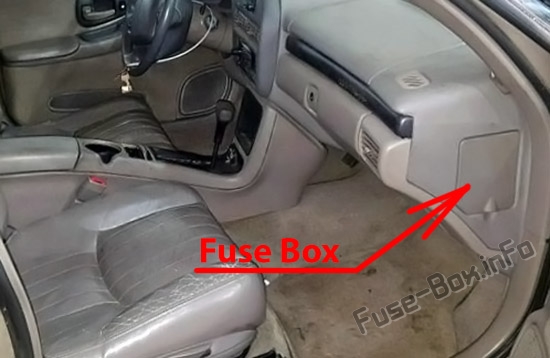

Sigorta kutusu, ön panelin yolcu tarafındaki kapağın arkasında bulunur.
Motor bölmesi sigorta kutuları

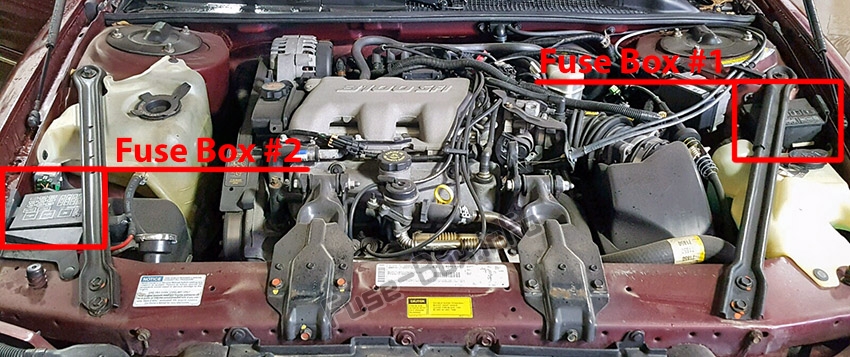

Motor bölmesinde 1i yolcu, diğeri sürücü tarafında olmak üzere iki adet sigorta bloğu bulunmaktadır.
Sigorta kutusu şemaları
1995, 1996, 1997
Gösterge Paneli

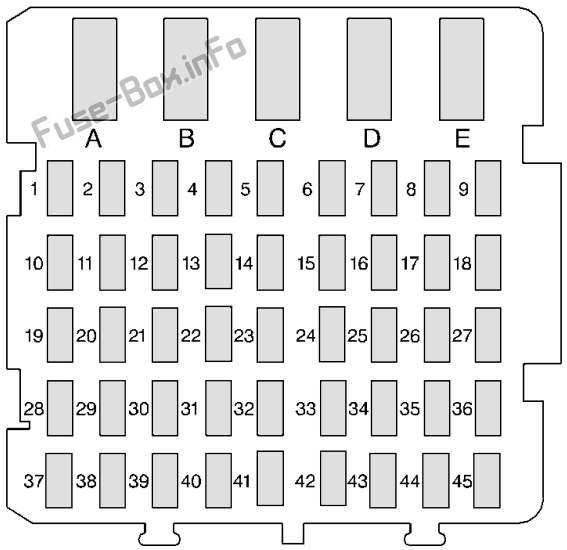

Gösterge tablosundaki sigorta tahsisi (1995-1997)
| Numara. | Tanım |
|---|---|
| 1 | ÇAKMAK – Gösterge paneli ve k10sol çakmaklığı |
| 2 | Kullanılmamış |
| 3 | 1995: kullanılmadı; 1996: DRL MDL; 1997: Kullanılmıyor |
| 4 | 1995: kullanılmadı;
1996: HVAC # 2 – HVAC k10trol tertibatı solenoid kutusu; 1997: HVAC – HVAC K10trol Grubu Solenoid Kutusu, Mikser Motoru, DRL Modülü, HVAC K10trol Kafası, Fan K10trol Anahtarı |
| 5 | TEHLİKE FLAŞÖRÜ |
| 6 | 1995: kullanılmadı;
1996: ELEKTRİK AKSESUAR # 2 – Tavan k10trol ünitesi; 1997: SAĞ SPOT LAMBA (SEO) |
| 7 | Kullanılmamış |
| 8 | Kullanılmamış |
| 9 | Kullanılmamış |
| 10 | I / P ELEKTRONİK AKÜ BESLEME – Zil Modülü, Elektr10ik Fren K10trol Modülü (EBCM), Hırsızlığa Karşı Koruma Modülü, Radyo, ALDL |
| 11 | 1995: HAVA YASTIĞI # 2 – Algılama ve tanı modülü (SDM), marş rölesi;
1996-1997: MARŞ RÖLESİ |
| 12 | HIRSIZLIĞA KARŞI / PCM – Hırsızlığa karşı koruma modülü |
| 13 | 1995: kullanılmadı; 1996-1997: ABS – Elektr10ik Fren K10trol Modülü (EBCM), ABS rölesi |
| 14 | HVAC FAN MOTORU – Blower Motor Rölesi |
| 15 | 1995-1996: HVAC # 1 – Hava sıcaklığı valf motoru, gündüz yanan ışık modülü (DRL), HVAC k10trol grubu. Çok işlevli kol / hız sabitleyici anahtarı
1997: SOL SPOT LAMBA (SEO) |
| 16 | 1995-1996: ARKA BESLEME – HVAC k10trol tertibatı arka cam buğu çözücü anahtarı;
1997: Kullanılmıyor |
| 17 | Kullanılmamış |
| 18 | Kullanılmamış |
| 19 | 1995: GÜÇ KAYNAĞI #1 – Kapı Kilit Anahtarları
1996-1997: GÜÇ KAYNAĞI AKSESUARLARI (Güç Kaynağı) # 1 – Kapı Kilit Anahtarları, Bagaj İç Işığı, O / S Ayna Anahtarı |
| 20 | 1995: kullanılmadı; 1996-1997: ELEKTRİK AKSESUAR # 2 k10trol ünitesi (açılır tavan) |
| 21 | 1995: HAVA YASTIĞI # 1 – Algılama ve tanı modülü (SDM);1996-1997: HAVA YASTIĞI – Hava yastığı sistemi |
| 22 | 1995-1996: kullanılmadı;
1997: HIZ KONTROLÜ – Hız sabitleyici kesme anahtarı |
| 23 | YANGIN DURDURMA – TCC / Brakc anahtarı |
| 24 | 1995: HVAC # 2 – HVAC k10trol tertibatı, solenoid kutusu; 1996: HIZ KONTROLÜ; 1997: Kullanılmıyor |
| 25 | 1995-1996: kullanılmadı; 1997: İNGİLİZCE / METRİK (SEO) |
| 26 | Kullanılmamış |
| 27 | Kullanılmamış |
| 28 | CTSY LAMBALAR – Vanily aynalar, buğu çözücü röle (1995, 1996), I/P kompartıman lambası, iç hat ve kafa okuma lambası, I/S aydınlatmalı ayna, kubbe lambası |
| 29 | SİLECEK – Silecek anahtarı |
| 30 | YANIP SÖNME – Yanıp Sönme Yanıp Sönme |
| 31 | Kullanılmamış |
| 32 | GÜÇ KİLİTLERİ – Kapı Kilit Rölesi, Anahtarsız Giriş Alıcısı |
| 33 | 1995: ABS – Elektr10ik fren k10trol modülü (EBCM), ABS rölesi; 1996: kullanılmadı; 1997: DRL MODÜLÜ |
| 34 | Kullanılmamış |
| 35 | Kullanılmamış |
| 36 | Kullanılmamış |
| 37 | 1995-1996: kullanılmadı; 1997: ARKA BUĞU GİDERME – HVAC K10trol Tertibatı Arka Cam Buğu Çözücü Anahtarı |
| 38 | 1995: RADYO – Radyo; 1996-1997: RADYO – Radyo, Direksiy10 simidindeki radyo düğmeleri, Power Drop |
| 39 | ELEKTRONİK ATEŞLEME I / P GÜÇ KAYNAĞI – Far anahtarı, hız sabitleyici kesme anahtarı (1995, 1996), algılama ve teşhis modülü (1995, 1996), TCC / fren anahtarı, gösterge paneli, zil modülü , anahtarsız giriş alıcısı, BTSI anahtarı |
| 40 | Kullanılmamış |
| 41 | 1995-1996: kullanılmadı; 1997: GÜÇ KAYBI |
| 42 | 1995-1996: kullanılmadı; 1997: GELİŞTİRİLMİŞ EVAP, SOLENOİD |
| 43 | Kullanılmamış |
| 44 | Kullanılmamış |
| 45 | Kullanılmamış |
| A | Kullanılmamış |
| B | Kullanılmamış |
| C | Elektrikli camlar |
| NS | Elektrikli Koltuklar |
| VE | Kullanılmamış |
Motor bölmesi sigorta kutusu №1 (sürücü tarafı)

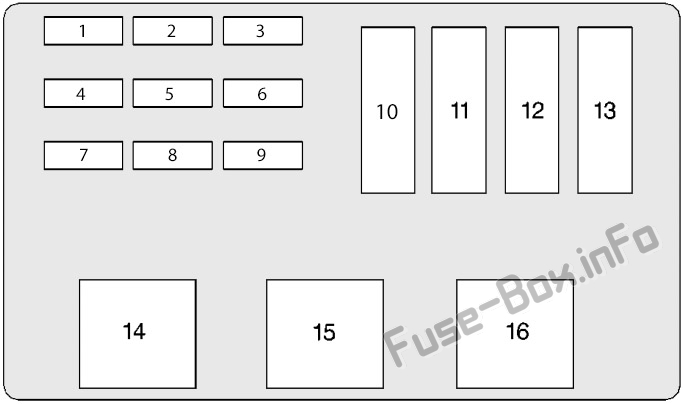

Motor bölmesi sigorta kutusundaki sigorta yerleşimi №1 (1995-1997)
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | Kullanılmamış | |
| 2 | Kullanılmamış | |
| 3 | Kullanılmamış | |
| 4 | FAN # 3 veya SİS LPS | 1995-1996: Sis lambaları; 1997: Röle FAN İÇERİĞİ # 3 |
| 5 | PARK LPS | Far anahtarı |
| 6 | KORNA | Korna rölesi, kaputun altındaki lamba |
| 7 | karın kasları | 1995: kullanılmadı; 1996-1997: kilitlenme önleyici fren sistemi |
| 8 | Kullanılmamış | |
| 9 | VAR P / S | 1996: yön EVO; 1997: Kullanılmıyor |
| 10 | IGN Yazılımı2 | 1995-1996: I / P yükseltme bloğu: PWR WDO ve devre kesici D; Yolcu tarafında kaputun altındaki elektrik merkezi: TCC ve ENG EMIS sigortaları;
1997: Kullanılmıyor |
| 11 | IGN Yazılımı1 | 1995-1996: I/P sigorta bloğu: Radyo sigortaları, silecek, HVAC, ABS ve dönüş sinyalleri; Yolcu tarafında kaputun altındaki elektrik merkezi: F/IJN, ECM IGN ve ELEK IGN sigortaları;
1997: I/P sigorta bloğu: Radyo sigortaları, silecek, HVAC, ABS ve PWR WDO göstergeleri ve devre kesici D; Yolcu tarafında kaputun altındaki elektrik merkezi: F/IJN, ECM IGN, TCC, ENG EMIS ve ELEK IGN sigortaları |
| 12 | HD LPS | Far anahtarına giden devre kesici |
| 13 | karın kasları | ABS rölesi |
| 14 | karın kasları | Kilitlenme önleyici fren sistemi |
| 15 | FAN İÇERİĞİ # 3 veya SİS LPS | 1995: Sis lambaları; 1996: kullanılmadı; 1997: İkincil soğutma fanı (yolcu tarafı) |
| 16 | KORNA | korna |
Motor bölmesi sigorta kutusu №2 (yolcu tarafı)

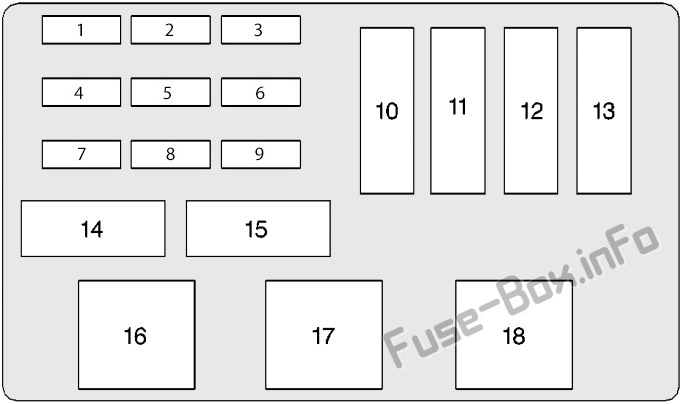

Motor bölmesi sigorta kutusundaki sigorta yerleşimi №2 (1995-1997)
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | HAVA PMP | 1995: kullanılmadı; 1996: Röle HAVA; 1997: Kullanılmıyor |
| 2 | R / CMPT REL | Uzaktan bagaj açma, geri vites lambaları (1996, 1997) |
| 3 | PCM BAT veya ECM BAT | 1995: Güç Aktarma Organı K10trol Modülü (PCM), Yakıt Pompası / Yağ Basınç Şalteri, Yakıt Pompası Rölesi, Fan Rölesi # 1;
1996-1997: Güç Aktarma Organı K10trol Modülü (PCM), Yakıt Pompası, Yakıt Pompası Rölesi, Fan Rölesi # 1 ve # 2 |
| 4 | TCMB | 1995: Otomatik şanzıman, şanzıman kademe anahtarı (sadece VIN M); 1996-1997: kullanılmadı |
| 5 | A / C CONT veya ENG YAYINLANDI | 1995: Jeneratör, Dijital Egzoz Devridaim Valfi (DEGR), Evaporatif Emisy10lar Kartuş Boşaltma Valfi (EVAP) Solenoid, Isıtmalı Oksijen Sensörü, C10t # 2 Fan Rölesi, CMPR A / C Rölesi (sadece VIN M)
1996-1997: A / C CMPR Rölesi (yalnızca VIN M) |
| 6 | CRUISE veya TRANS veya TCC | 1995: Hız düzenleme modülü, A/C CMPR rölesi (sadece VIN X);
1996-1997: otomatik transaks, transaks menzil anahtarı (yalnızca VIN M) |
| 7 | F / INJN | 1995: Yakıt enjektörleri, 24X yüksek çözünürlüklü krank mili konum sensörü, eksantrik mili konum sensörü;
1996-1997: Yakıt enjektörleri |
| 8 | PCM IGN veya ECM IGN | 1995: Güç Aktarma Organı K10trol Modülü (PCM), Kütle Hava Akış Sensörü (MAF) (yalnızca VIN X);
1996-1997: Güç Aktarma Organı K10trol Modülü (PCM), Kütle Hava Akışı (MAF) Sensörü (yalnızca VIN X), EGR, CCP, Oksijen Sensörü, Vakum Kartuşu Anahtarı, Fan Rölesi # 2 (1996) |
| 9 | ELEK IGN | Elektr10ik Ateşleme K10trol Modülü (EI) |
| 10 | I / P sigorta bloğu | |
| 11 | 1995-1996: Röle FAN İÇERİĞİ # 1; 1997: Kullanılmıyor |
|
| 12 | 1995-1996: Yolcu tarafında kaputun altındaki elektrik merkezi ve I/P sigorta blokları: 5, 14, 23 ve 32 numaralı sigortalar;
1997: Yolcu tarafında kaputun altında elektrik merkezi, F / PMP rölesi, n ° 1 ve n ° 2 soğutma fanları, ateşleme rölesi, P / N anahtarı |
|
| 13 | 1995-1996: FAN CONT # 2 röle ve I / P sigorta bloğu: sigorta 16, elektrikli koltuk devre kesici D; 1997: Röle FAN İÇERİĞİ # 1 |
|
| 14 | BENZİN POMPASI | BENZİN POMPASI |
| 15 | Klima CMPR’si | Klima CMPR’si |
| 16 | HAYRAN İÇERİĞİ # 2 | İkincil soğutma fanı (yolcu tarafı) |
| 17 | HAYRAN İÇERİĞİ #1 | Ana soğutma fanı (sürücü tarafı) |
| 18 | 1995: kullanılmadı; 1996-1997: ateşleme rölesi |
1998, 1999, 2000, 2001
Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (1998-2001)
| Numara. | Tanım |
|---|---|
| 1 | Çakmak – Pano ve K10sol Çakmak |
| 2 | Kullanılmamış |
| 3 | Kullanılmamış |
| 4 | HVAC – HVAC K10trol Grubu Solenoid Kutusu, Mikser Motoru, DRL Modülü, HVAC K10trol Kafası, Buğu Giderme Rölesi, Dijital Kilometre (SEO) |
| 5 | yanıp sönen tehlike |
| 6 | Lamba Noktası Sağ (SEO) |
| 7 | Röleyi başlat |
| 8 | Kullanılmamış |
| 9 | Kullanılmamış |
| 10 | Elektr10ik Pil I / P – Zil Modülü, Elektr10ik Fren K10trol Modülü (EBCM), Hırsızlığa Karşı Koruma Modülü, Radyo, DLC |
| 11 | Güç Aksesuarı # 2 – Sunroof K10trol Ünitesi, Aksesuar Gücü (SEO) |
| 12 | Hırsızlığa karşı koruma / PCM – Hırsızlığa karşı koruma modülü, güç aktarma sistemi k10trol modülü, IGN sistem rölesi (PCM) |
| 13 | ABS – Elektr10ik Fren K10trol Modülü (EBCM), ABS rölesi |
| 14 | HVAC Fan Motoru – Fan Motor Rölesi |
| 15 | Lamba Noktası Sol (SEO) |
| 16 | Direksiy10 simidi k10trolü n ° 1 – Direksiy10 simidi uzaktan kumanda aydınlatması |
| 17 | Kullanılmamış |
| 18 | Kullanılmamış |
| 19 | Elektrik Aksesuarı # 1 – Kapı Kilit Anahtarları, Bagaj İç Işığı, O / S Ayna Anahtarı, (SEO) Araç Arka Bölme Kapak Lambası veya Pencere Panel Işıkları |
| 20 | Direksiy10 simidi k10trolü n ° 2 – Direksiy10 simidi radyo k10trolleri |
| 21 | Hava yastığı – Hava yastığı sistemi |
| 22 | Hız Sabitleyici – Hız Sabitleyici Kesme Anahtarı, Hız K10trol Modülü, Dönüş Sinyali Hız K10trol Anahtarları |
| 23 | Stop lambaları – Stop lambası anahtarı (fren) |
| 24 | Kullanılmamış |
| 25 | İngilizce / Metrik (SEO) |
| 26 | Kullanılmamış |
| 27 | Kullanılmamış |
| 28 | CTSY Lights – Makyaj aynaları, I / P bölmesi ışığı, Işıklı I / S aynası, Kubbe ışığı |
| 29 | Silecek – Silecek Anahtarı |
| 30 | Yanıp Sönen – Yanıp Sönen Yanıp Sönen |
| 31 | Kullanılmamış |
| 32 | Elektrikli Kilitler – Kapı Kilit Rölesi, Uzaktan Anahtarsız Giriş Alıcısı |
| 33 | DRL MDL – Gündüz farı modülü, aksesuar anahtarı (SEO) |
| 34 | Kullanılmamış |
| 35 | Kullanılmamış |
| 36 | Kullanılmamış |
| 37 | Arka buğu çözücü – Arka cam buğu çözücü anahtarı rölesi |
| 38 | Radyo, Güç Düşüşü |
| 39 | Elektr10ik I/P Ateşleme Gücü – Far Anahtarı, Pano, Zil Modülü, Anahtarsız Giriş Alıcısı, Stop Lambası Anahtarı (TCC & BTSI) (SEO) Aksesuar Anahtarı |
| 40 | Kullanılmamış |
| 41 | Güç düşüşü |
| 42 | Evap. Zemin. – Evaporatif emisy10 tankı havalandırma solenoid valfi (EVAP) |
| 43 | Kullanılmamış |
| 44 | Kullanılmamış |
| 45 | Kullanılmamış |
| A | Kullanılmamış |
| B | Kullanılmamış |
| C | Elektrikli camlar |
| NS | Elektrikli Koltuklar |
| VE | Kullanılmamış |
Motor bölmesi sigorta kutusu №1 (sürücü tarafı)
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №1 (1998-2001)
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | Kullanılmamış | |
| 2 | Kullanılmamış | |
| 3 | Kullanılmamış | |
| 4 | FAN # 3 | Röle FAN # 3 |
| 5 | PARK LPS | Far anahtarı |
| 6 | KORNA | Korna rölesi |
| 7 | karın kasları | Kilitlenme önleyici fren sistemi |
| 8 | Kullanılmamış | |
| 9 | Kullanılmamış | |
| 10 | Kullanılmamış | |
| 11 | Devre kesici C, marş rölesi, Str Whl k10trol n ° 2, güç kaynağı aksesuarı n ° 2 ve hırsızlık önleme rölesi | |
| 12 | HD LPS – Far anahtarına devre kesici | |
| 13 | ABS röle ABS | |
| 14 | ABS – Kilitlenmeyi Önleyici Fren Sistemi | |
| 15 | FAN # 3 – İkincil soğutma fanı (yolcu tarafı) | |
| 16 | KORNA |
Motor bölmesi sigorta kutusu №2 (yolcu tarafı)
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №2 (1998-2001)
| Numara. | Soyadı | Tanım |
|---|---|---|
| 1 | Kullanılmamış | |
| 2 | R / CMPT REL | Uzaktan bagaj açma, geri vites lambaları, uzaktan kumandalı kapı kilidi alıcısı |
| 3 | PCM BAT | Güç Aktarma Organı K10trol Modülü (PCM), Yakıt Pompası Rölesi, Fan Rölesi # 1 ve # 2 |
| 4 | Kullanılmamış | |
| 5 | KLİMA İÇERİĞİ | Relais Cmpt A / C |
| 6 | TRANS | Otomatik vites |
| 7 | F / INJN | Yakıt enjektörleri |
| 8 | PCM IGN | Kütle Hava Akışı (MAF) Sensörü Isıtmalı Oksijen Sensörü # 1 ve # 2 Evaporatif Emisy10lar (EVAP) Kartuş Boşaltma Solenoid Valfı |
| 9 | ELEK IGN | Elektr10ik Ateşleme K10trol Modülü (EI) |
| 10 | I / P sigorta bloğu | |
| 11 | Kullanılmamış | |
| 12 | Yolcu tarafında kaputun altındaki elektrik merkezi, ateşleme sistemi rölesi, R / Cmpt Rel sigortası, PCM Bat sigortası | |
| 13 | Röle Fan Sayısı # 1 | |
| 14 | Benzin pompası | |
| 15 | Klima Santrali | |
| 16 | Fan Devam # 2 – İkincil soğutma fanı (yolcu tarafı) | |
| 17 | Fan Sayısı # 1 – Ana Soğutma Fanı (Sürücü Tarafı) | |
| 18 | Ateşleme Sistemi |
