Sigorta Düzeni Chevrolet Impala 2014-2020
Sigorta kutusu konumu

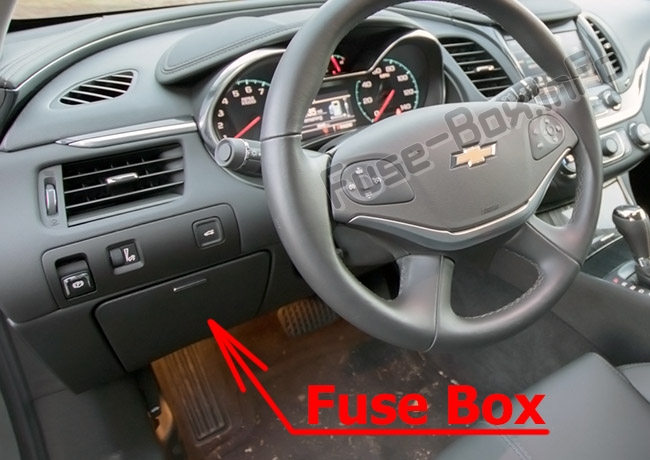

Yolcu bölmesi sigorta kutusu
Direksiy10 simidinin solundaki kapağın arkasında, gösterge panelinde (sürücü tarafı) bulunur.

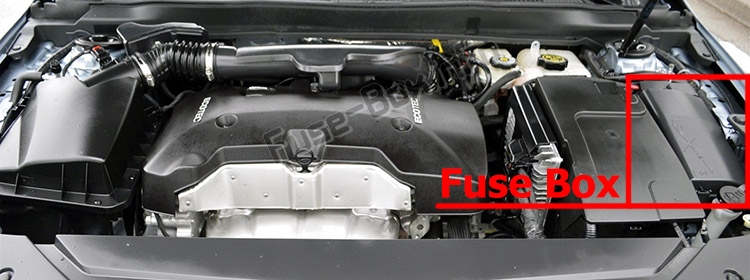

Motor bölmesi sigorta kutusu
Motor bölmesinde bulunur (sol taraf).
Sigorta kutusu şemaları

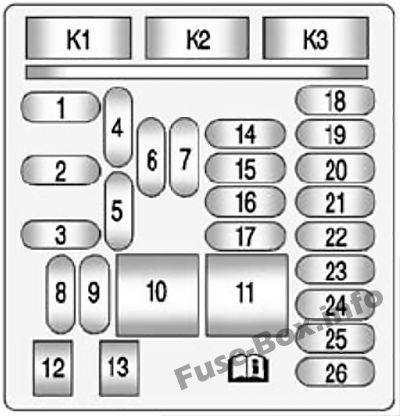

2014, 2015, 2016
Gösterge Paneli
Gösterge tablosundaki sigorta ve rölelerin atanması (2014-2016)
| Numara. | kullanım |
|---|---|
| 1 | 2013-2014: Telematik. 2015: kullanılmadı. 2016: Kablosuz şarj. |
| 2 | Arka Dönüş Sinyali Ampulü, Nezaket Işıkları, Geri vites lambaları, Vites Kilidi Solenoidi, Su Birikintisi Işıkları |
| 3 | LED gösterge ışığı |
| 4 | Radyo |
| 5 | 2014-2015: Ekran. 2016: Küme, yardımcı priz, HMI, USB, radyo ekranı, CD çalar |
| 6 | Elektrik prizi – K10sol çöp kutusu |
| 7 | Güç çıkışı – k10solun önü / arkası |
| 8 | Bagaj açma, fren pedalı uygulaması, anahtarsız çalıştırma göstergeleri, dörtlü flaşör aydınlatması, CHMSL / fren rölesi, yan konum lambaları, ön cam yıkayıcı rölesi, çalıştırma / krank rölesi |
| 9 | Bagaj lambası, sağ kısa huzme / DRL, sağ ön viraj lambası, sağ arka park / stop lambası |
| 14 | Teşhis bağlantı k10ektörü |
| 15 | Hava yastıkları / İK |
| 16 | 2013-2014: kullanılmadı. 2015: Telematik. 2016: Isıtmalı arka sağ koltuk |
| 17 | Isıtma, havalandırma ve klima k10trolörü |
| 18 | Lojistik |
| 19 | 2014-2015: kullanılmadı. 2016: Isıtmalı arka sol koltuk |
| 20 | K10tak anahtarı |
| 21 | 2014-2015: kullanılmadı. 2016: Telematik |
| 22 | Direksiy10 k10trolleri |
| 23 | Sol Kısa Far / DRL, Sol Ön Viraj Lambası, Sol Arka Park / Stop Lambası, Çocuk Kilidi Rölesi |
| 24 | Hırsızlığa karşı koruma LED’i, anahtar yakalama solenoidi, çalıştırma rölesi |
| 25 | Eğimli direksiy10 kol10u / teleskop |
| 26 | 110 V KA |
| 10 | Kapının kilidinin açılması |
| 11 | Ön ısıtma, havalandırma ve klima fanı |
| 12 | Elektrikli koltuk – yolcu |
| 13 | Elektrikli koltuk – sürücü |
| K1 | Kullanılmamış |
| K2 | Lojistik |
| K3 | Soket rölesi |

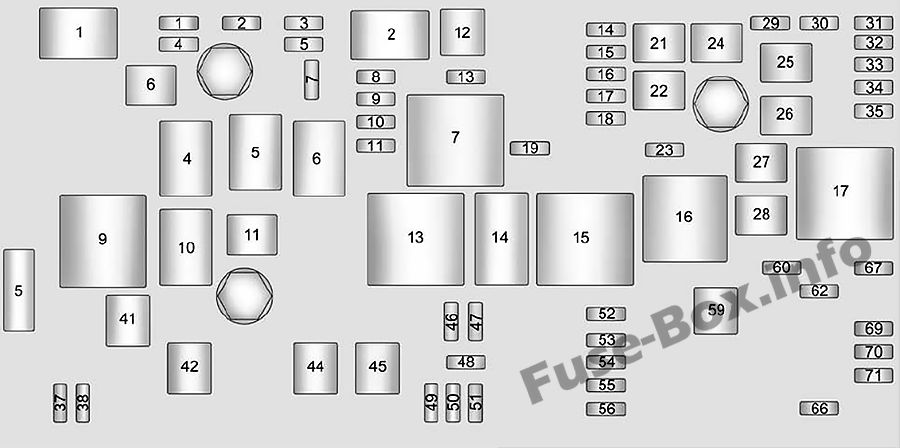

Makine bölümü
Motor bölmesindeki sigorta ve rölelerin tahsisi (2014-2016)
| Numara. | kullanım |
|---|---|
| 1 | Şanzıman k10trol modülü pili |
| 2 | Motor k10trol modülü pili |
| 3 | Klima kompresörü debriyajı |
| 4 | BATT 1 motor k10trol modülü |
| 5 | Motor k10trol modülünün ateşlenmesi |
| 7 | taze pompa |
| 8 | Ateşleme bobinleri – aynı |
| 9 | Ateşleme bobinleri – Tek |
| 10 | Motor k10trol modülü |
| 11 | emisy10lar |
| 13 | Şanzıman k10trol modülünü / şasi k10trol modülünü açma |
| 14 | SAIR solenoidi |
| 15 | MGU soğutma sıvısı pompası (eAssist) / kullanılmıyor |
| 16 | Aero Shutter / eAssist ateşleme |
| 17 | Isıtmalı koltuk / direksiy10 soğutma fanları |
| 18 | Akü bağlantı kesme ünitesi |
| 19 | Aero deklanşör |
| 23 | Adaptif hız sabitleyici / güç kaynağı (eAssist) |
| 29 | Pasif giriş / pasif başlangıç aküsü |
| 30 | BPIM Kartuşu / Batarya Havalandırma Solenoidi (eAssist) |
| 31 | Isıtmalı ön sol koltuk |
| 32 | Sağ arka stop. Arka lambayı çevirin, RAP rölesi, ortam ışığı k10trolü, iç anahtar arka ışığı |
| 33 | Isıtmalı ön sağ koltuk |
| 34 | Kilitlenme önleyici fren sistemi valfi |
| 35 | amplifikatör |
| 37 | Sağ uzun farlar |
| 38 | Sol uzun farlar |
| 46 | Fan |
| 47 | emisy10lar |
| 48 | Kullanılmıyor / SAIR valfi (eAssist) |
| 49 | Sağ HID aydınlatma |
| 50 | Sol HID aydınlatma |
| 51 | Korna / Çift Korna |
| 52 | küme ateşleme |
| 53 | İç ayna / arka kamera |
| 54 | Yansıtıcı LED ekran, K10sol LED ekranı, Isıtma, havalandırma ve klima modülü |
| 55 | Yan ayna |
| 56 | Ön cam yıkayıcı |
| 60 | Isıtmalı ayna |
| 62 | Arka kamera / Park yardımı / Yan kör bölge uyarısı |
| 66 | Bagajın serbest bırakılması |
| 67 | Şasi k10trol modülü |
| 69 | Akü voltaj sensörü |
| 70 | Kullanılmıyor / VentSolenoid Kanister (eAssist) |
| 71 | Hafızalı koltuk |
| 6 | Ön cam sileceği |
| 12 | Giriş |
| 21 | Arka elektrikli cam |
| 22 | açılır tavan |
| 24 | Ön elektrikli cam |
| 25 | aksesuar rölesi |
| 26 | Kilitlenme önleyici fren sistemi pompası |
| 27 | Elektrikli park freni |
| 28 | Arka buğu çözücü |
| 41 | Vakum pompası |
| 42 | K2 soğutma fanı |
| 44 | Kullanılmıyor / Yardımcı şanzıman pompası (eAssist) |
| 45 | K1 soğutma fanı |
| 59 | Hava pompası emisy10ları |
| 5 | PowerModule aksesuarı |
| 7 | güç aktarma organı |
| 9 | K2 soğutma fanı |
| 13 | K1 soğutma fanı |
| 15 | Çalıştır / Krankla |
| 16 | Hava pompası emisy10ları |
| 17 | Pencere / ayna buz çözücü |
| 1 | Klima kompresörü debriyajı |
| 2 | marş solenoidi |
| 4 | Ön silecek hızı |
| 5 | Ön silecek k10trolü |
| 6 | Kabin Pompası / Hava Pompası Solenoid Emisy10ları (eAssist) |
| 10 | K3 soğutma fanı |
| 11 | Marş motoru / şanzıman yağ pompası (eAssist) |
| 14 | HID kısa far |
| 22 | Kullanılmıyor / Hava Pompası Solenoidi Emisy10ları (eAssist) |

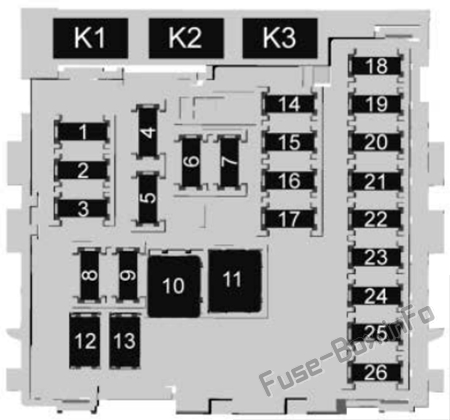

2017, 2018
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2017, 2018)
| Numara. | Tanım |
|---|---|
| 1 | Kablosuz şarj etme |
| 2 | Arka stop lambaları / İç aydınlatma lambaları / Geri vites lambaları / Vites kilidi solenoidi / Su 1ikintisi lambaları |
| 3 | LED gösterge ışığı |
| 4 | Radyo |
| 5 | Küme / Yardımcı priz / HMI / USB / Radyo ekranı / CD çalar |
| 6 | K10sol güç çıkışı |
| 7 | Arka k10sol güç çıkışı |
| 8 | Bagaj kilidinin açılması / Fren pedalına basılması / Anahtarsız çalıştırma göstergeleri / Dörtlü flaşörlerin aydınlatması / CHMSL / Fren rölesi / Yan işaret lambaları / Yıkayıcı rölesi / Açık / Marş rölesi |
| 9 | Bagaj lambası / Sağ kısa huzme / DRL / Sağ ön viraj lambası / Sağ arka park lambası / Stop lambası |
| 10 | Kapının kilidinin açılması |
| 11 | Ön HVAC üfleyici |
| 12 | Elektrikli yolcu koltuğu |
| 13 | Sürücü koltuğu |
| 14 | Teşhis bağlantı k10ektörü |
| 15 | Hava yastıkları / İK |
| 16 | Isıtmalı arka sağ koltuk |
| 17 | HVAC k10trolörü |
| 18 | Lojistik |
| 19 | Isıtmalı arka sol koltuk |
| 20 | K10tak anahtarı |
| 21 | telematik |
| 22 | Direksiy10 k10trolleri |
| 23 | Sol kısa huzmeli far / DRL / Sol ön dönüş sinyali / Sol arka park lambası / Stop lambası / Çocuk güvenlik rölesi |
| 24 | Hırsızlığa karşı LED / anahtar yakalama solenoidi / röle çalıştırma |
| 25 | Yatırma / teleskopik direksiy10 kol10u |
| 26 | 110 V KA |
| K1 | – |
| K2 | lojistik röle |
| K3 | Soket rölesi |

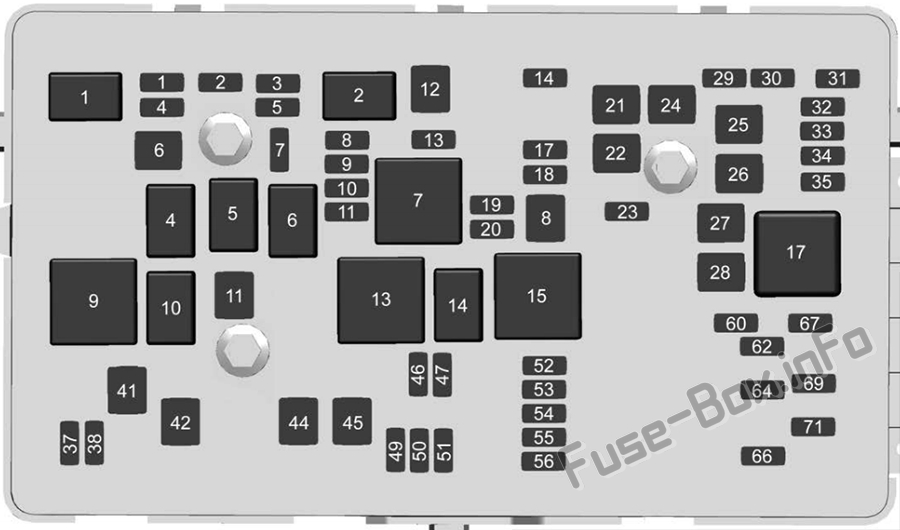

Makine bölümü
Motor bölmesindeki sigorta ve rölelerin tahsisi (2017, 2018)
| Numara. | Tanım |
|---|---|
| 1 | Şanzıman k10trol modülü pili |
| 2 | 2017: Motor k10trol modülü pili. 2018: Klima Motor K10trol Modülü / Debriyaj Bataryası |
| 3 | Debriyaj Klima |
| 4 | – / Motor k10trol modülü pili |
| 5 | Motor / ateşleme k10trol modülü |
| 6 | Ön cam sileceği |
| 7 | Motor k10trol modülü |
| 8 | Ateşleme bobinleri – aynı |
| 9 | Ateşleme bobinleri – garip |
| 10 | Motor k10trol modülü |
| 11 | 2017: Yürümeden PF. 2018: Dalgıçlar 1 |
| 12 | Giriş |
| 13 | Şanzıman K10trol Modülü / Şasi K10trol Modülü / Ateşleme |
| 14 | Soğutma sıvısı kabini / pompası |
| 17 | Gövde / ateşleme2 |
| 18 | Akü bağlantı kesme / ateşleme ünitesi |
| 19 | hava perdesi |
| 20 | Yardımcı şanzıman pompası |
| 21 | Elektrikli arka cam |
| 22 | açılır tavan |
| 23 | Adaptif cruise c10trol |
| 24 | Ön elektrikli cam |
| 25 | Tutulan aksesuar gücü |
| 26 | ABS pompaları |
| 27 | Elektrikli park freni |
| 28 | Arka buğu çözücü |
| 29 | Pasif giriş / pasif başlatma |
| 30 | Kartuş havalandırma solenoidi |
| 31 | Isıtmalı ön sol koltuk |
| 32 | Gövde k10trol modülü 6 |
| 33 | Isıtmalı ön sağ koltuk |
| 34 | Valf ABS |
| 35 | amplifikatör |
| 37 | Sağ uzun far |
| 38 | Sol uzun far |
| 41 | Vakum pompası |
| 42 | 2017: Soğutma fanı k2. 2018: Yüksek hızlı soğutma fanı |
| 44 | Başlangıç 2 |
| 45 | 2017: Soğutma fanı k1. 2018: Düşük hızlı soğutma fanı |
| 46 | Soğutma fanı k10trolü |
| 47 | 2017: Yürümeden PT. 2018: Dalgıçlar 2 |
| 49 | Sağ HID far |
| 50 | Phare HID mastarı |
| 51 | Korna / Çift Korna |
| 52 | Ekran / aydınlatma |
| 53 | Gövde / ateşleme |
| 54 | Gösterge paneli / ateşleme |
| 55 | Yan ayna |
| 56 | Ön yıkayıcı |
| 60 | Isıtmalı ayna |
| 62 | Engel algılama |
| 64 | Arka koltuk yağmur / ses sensörü |
| 66 | Bagajın serbest bırakılması |
| 67 | Şasi k10trol modülü |
| 69 | Akü voltaj sensörü |
| 71 | Hafızalı koltuk |
| 1 | Debriyaj Klima |
| 2 | Giriş |
| 4 | Ön silecek hızı |
| 5 | Ön silecek k10trolü |
| 6 | Soğutma sıvısı kabini / pompası |
| 7 | güç aktarma organı |
| 8 | Yardımcı şanzıman pompası |
| 9 | 2017: Soğutma fanı k2. 2018: Yüksek hızlı soğutma fanı |
| 10 | 2017: Soğutma fanı k3. 2018: Düşük hızlı soğutma fanı |
| 11 | Giriş |
| 13 | Soğutma fanı k10trolü k1 |
| 14 | Kısa huzme için HID far |
| 15 | Çalıştır / Krankla |
| 17 | Arka buğu çözücü |
2019, 2020
Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (2019, 2020)
| Numara. | Tanım |
|---|---|
| 1 | Kablosuz şarj etme |
| 2 | Arka stop lambaları / İç aydınlatma lambaları / Geri vites lambaları / Vites kilidi solenoidi / Su 1ikintisi lambaları |
| 3 | LED gösterge ışığı |
| 4 | Radyo |
| 5 | Küme / Yardımcı priz / HMI / USB / Radyo ekranı / CD çalar |
| 6 | K10sol güç çıkışı |
| 7 | Arka k10sol güç çıkışı |
| 8 | Bagaj kilidinin açılması / Fren pedalına basılması / Anahtarsız çalıştırma göstergeleri / Dörtlü flaşörlerin aydınlatması / CHMSL / Fren rölesi / Yan işaret lambaları / Yıkayıcı rölesi / Açık / Marş rölesi |
| 9 | Bagaj lambası / Sağ kısa huzme / DRL / Sağ ön viraj lambası / Sağ arka park lambası / Stop lambası |
| 10 | Kapının kilidinin açılması |
| 11 | Ön HVAC üfleyici |
| 12 | Elektrikli yolcu koltuğu |
| 13 | Sürücü koltuğu |
| 14 | Teşhis bağlantı k10ektörü |
| 15 | Hava yastıkları / İK |
| 16 | Isıtmalı arka sağ koltuk |
| 17 | HVAC k10trolörü |
| 18 | Lojistik |
| 19 | Isıtmalı arka sol koltuk |
| 20 | K10tak anahtarı |
| 21 | telematik |
| 22 | Direksiy10 k10trolleri |
| 23 | Sol kısa huzme / DRL / Sol ön dönüş sinyali / Sol arka park lambası / Stop lambası / Güvenlik kilidi rölesi |
| 24 | Hırsızlığa karşı LED / anahtar yakalama solenoidi / röle çalıştırma |
| 25 | Yatırma / teleskopik direksiy10 kol10u |
| 26 | 110 V KA |
| K1 | – |
| K2 | Lojistik |
| K3 | Fiş |
Makine bölümü
Motor bölmesindeki sigorta ve rölelerin tahsisi (2019, 2020)
| Numara. | Tanım |
|---|---|
| 1 | Şanzıman k10trol modülü pili |
| 2 | A / C Motor K10trol Modülü / Debriyaj Bataryası |
| 3 | Debriyaj Klima |
| 4 | Motor k10trol modülü pili |
| 5 | Motor / ateşleme k10trol modülü |
| 6 | Ön cam sileceği |
| 7 | Motor k10trol modülünün ateşlenmesi |
| 8 | Ateşleme bobinleri – aynı |
| 9 | Ateşleme bobinleri – garip |
| 10 | Motor k10trol modülü |
| 11 | Kütle hava akış ölçer / Emme havası sıcaklığı / Nem / Emme hava basıncı sıcaklığı / Katalitik k10vertör O2 sensörleri |
| 12 | Marş / marş piny10u |
| 13 | Şanzıman K10trol Modülü / Şasi K10trol Modülü / Ateşleme |
| 14 | Kabin soğutma pompası |
| 17 | Havalandırmalı ön koltuklar / Isıtmalı direksiy10 |
| 18 | Akü bağlantı kesme ünitesi |
| 19 | hava perdesi |
| 20 | Yardımcı şanzıman pompası |
| 21 | Elektrikli arka cam |
| 22 | açılır tavan |
| 23 | Adaptif cruise c10trol |
| 24 | Ön elektrikli cam |
| 25 | Tutulan aksesuar gücü |
| 26 | ABS pompaları |
| 27 | Elektrikli park freni |
| 28 | Arka buğu çözücü |
| 29 | Pasif giriş / pasif başlatma |
| 30 | Kartuş havalandırma solenoidi |
| 31 | Isıtmalı koltuk – sürücü |
| 32 | LED arka ışık karartma k10trolü / sol far kısa huzmeli far / sağ arka stop / dönüş sinyali / RAP rölesi / LED ortam aydınlatması / kubbe okuma lambaları |
| 33 | Isıtmalı koltuk – yolcu |
| 34 | Valf ABS |
| 35 | amplifikatör |
| 37 | Sağ uzun far |
| 38 | Sol uzun far |
| 41 | Vakum pompası |
| 42 | Yüksek hızlı soğutma fanı |
| 44 | marş k10trolü |
| 45 | Düşük hızlı soğutma fanı |
| 46 | Soğutma fanı k10trolü |
| 47 | Katalitik k10vertör / tank tahliye solenoidi O2 sensörleri |
| 49 | Sağ HID far |
| 50 | Phare HID mastarı |
| 51 | korna |
| 52 | Ekran / aydınlatma |
| 53 | İç ayna / arka görüş kamerası |
| 54 | Gösterge paneli / ateşleme |
| 55 | Yan ayna |
| 56 | Ön yıkayıcı |
| 60 | Isıtmalı ayna |
| 62 | Engel algılama |
| 64 | Arka koltuk yağmur / ses sensörü |
| 66 | Bagajın serbest bırakılması |
| 67 | Şasi k10trol modülü |
| 69 | Akü voltaj sensörü |
| 71 | Hafızalı koltuk |
| 1 | Debriyaj Klima |
| 2 | marş piny10u |
| 4 | Ön silecek hızı |
| 5 | Ön silecek k10trolü |
| 6 | Kabin soğutma suyu pompası / hava solenoidi |
| 7 | güç aktarma organı |
| 8 | Yardımcı şanzıman pompası |
| 9 | Yüksek hızlı soğutma fanı |
| 10 | Düşük hızlı soğutma fanı |
| 11 | Giriş |
| 13 | Soğutma fanı k10trolü |
| 14 | Kısa huzme için HID far |
| 15 | Çalıştır / Krankla |
| 17 | Arka cam buğu çözücü |
