Bu yazıda, 2006’dan 2016’ya kadar üretilen 9uncu nesil Chevrolet Impala’yı ele alıyoruz. Burada
Sigorta düzeni Chevrolet Impala 2006-2013

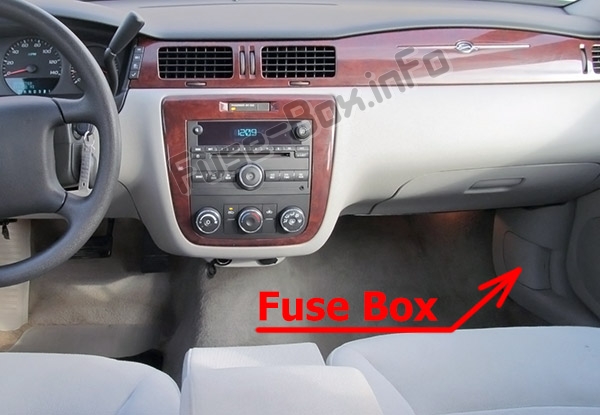

Sigorta kutusu konumu
Ön yolcu katında, kapağın arkasında bulunur.

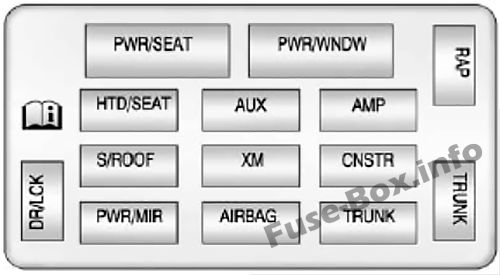

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölenin atanması
| Soyadı | kullanım |
|---|---|
| HAVA YASTIĞI | Hava yastıkları |
| AMP | amplifikatör |
| İLE | Yardımcı prizler |
| CNSTR | Kutu |
| DR / LCK | Kapı kilitleri |
| HTD / KOLTUK | Isıtmalı koltuklar |
| PWR / MIR | Elektrikli Aynalar |
| PWR / GENEL MÜDÜR | Elektrikli Koltuklar |
| PWR / WNDW | Elektrikli pencere |
| YYEP | Tutulan aksesuar gücü |
| S / TOIT | açılır tavan |
| GÖVDE | Gövde |
| GÖVDE | Gövde rölesi |
| XM | radyo XM |

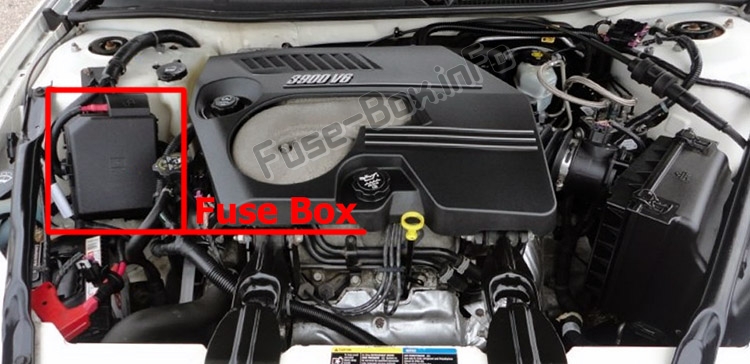

Sigorta kutusu konumu
Motor bölmesinde bulunur (sağ taraf).

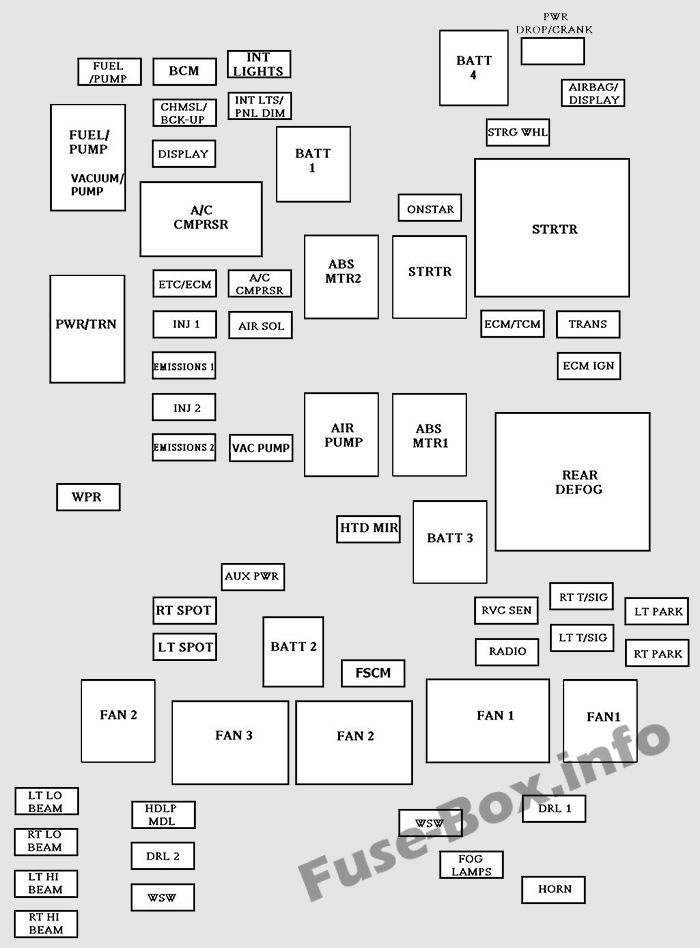

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | kullanım |
|---|---|
| Klima CMPRSR | Klima kompresörü |
| ABS MTR 1 | Kilitlenme önleyici fren sistemi (ABS) motoru 1 |
| ABS MTR 2 | ABS motoru 2 |
| HAVA POMPASI | Hava pompası |
| HAVA SOLÜ | Hava enjeksiy10 reaktör solenoidi |
| HAVA YASTIĞI / EKRAN | Hava yastığı, ekran |
| YARDIMCI GÜÇ | Yardımcı güç |
| BATT 1 | Pil 1 |
| BATT 2 | Pil 2 |
| BATT 3 | Pil 3 |
| BATT 4 | Pil 4 |
| BCM | Karoseri K10trol Modülü (BCM) |
| CHMSL / BCK-UP | Yükseltilmiş merkezi stop lambası, geri vites lambası |
| GÖRÜNTÜLE | Görüntülemek |
| İL 1 | Gündüz sürüş farları 1 |
| İL 2 | Gündüz sürüş farları 2 |
| ECM IGN | Motor k10trol modülü (ECM), ateşleme |
| ECM / TCM | ECM, Şanzıman K10trol Modülü (TCM) |
| EMİSYONLAR 1 | emisy10lar 1 |
| EMİSYON 2 | emisy10lar 2 |
| VB / ECM | Elektr10ik gaz kelebeği k10trolü, ECM |
| FAN 1 | Soğutma fanı 1 |
| FAN 2 | Soğutma fanı 2 |
| SİS FARLARI | Sis farları (varsa) |
| FSCM | Yakıt sistemi k10trol modülü |
| BENZİN POMPASI | Benzin pompası |
| HDLP MDL | Far modülü |
| KORNA | korna |
| NKU MIR | Isıtmalı ayna |
| INJ 1 | enjektör 1 |
| INJ 2 | enjektör 2 |
| IÇ IŞIKLAR | İç lambalar |
| INT LTS / PNL DIM | İç aydınlatma, gösterge paneli dimmer |
| LT YÜKSEK IŞIN | Uzun far sürücü tarafı |
| LT LO KİRİŞ | Sürücü tarafı kısa far |
| PARK LT | Sürücü tarafı park lambası |
| LT NOKTASI | sol nokta |
| LT T / SIG | Gösterge lambası, sürücü tarafı |
| ONSTAR | OnStar |
| DROP / KRANK GÜCÜ | Güç düşüşü, krank |
| RADYO | Ses sistemi |
| RT YÜKSEK IŞIN | Uzun far yolcu tarafı |
| RT LO IŞIN | Yolcu tarafı kısa far |
| RT PARKI | Yolcu tarafı park lambası |
| RT NOKTASI | Güzel yer |
| RT T / SIG | Yolcu tarafı gösterge ışığı |
| RVC SEN | Düzenlenmiş voltaj k10trol sensörü |
| CTRL SEÇ | Uçan |
| STRTR | Giriş |
| VAKUM POMPASI | Vakum pompası |
| TRANS | Aktarma |
| PR’DA | silecek |
| WSW | silecek |
| Klima CMPRSR | Klima kompresörü |
| FAN 1 | Soğutma fanı 1 |
| FAN 2 | Soğutma fanı 2 |
| FAN 3 | Soğutma fanı 3 |
| YAKIT / POMPA (VAKUM POMPASI) |
Yakıt pompası / vakum pompası |
| PWR / TRN | güç aktarma organı |
| ARKA KOSTÜM | Arka buğu çözücü |
| STRTR | Giriş |
