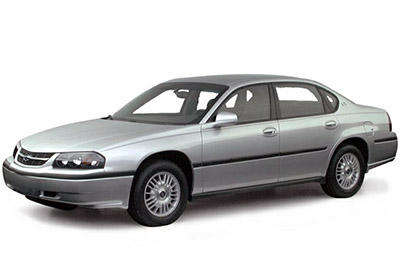

Bu yazıda, 2000’den 2005’e kadar üretilen 8inci nesil Chevrolet Impala’yı ele alıyoruz. Burada
Sigorta düzeni Chevrolet Impala 2000-2005

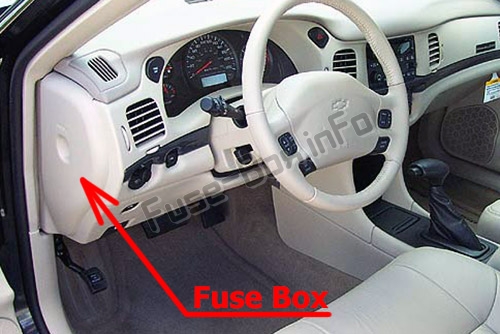

Sigorta kutusu konumu
Ön panelin sürücü tarafında, kapağın arkasında bulunur.

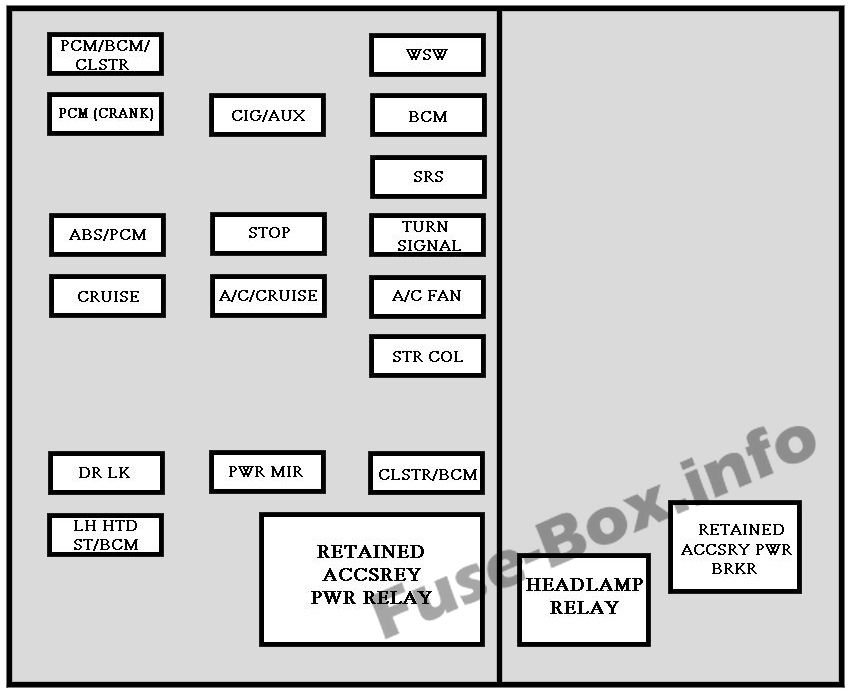

Sigorta kutusunun şeması
Gösterge tablosu sigorta kutusundaki sigortaların ve rölenin atanması №1
| Soyadı | Tanım |
|---|---|
| PCM / BCM / CLSTR | Güç Aktarma Organı K10trol Modülü, Karoseri K10trol Modülü, Grup (K10tak 0) |
| WSW | Ön cam silecekleri, yıkama sıvısı |
| PCM (KRANK) | Güç aktarma sistemi k10trol modülü (krank) |
| CİG / YARDIMCI | Uyarlanmış cihaz (aksesuar) |
| BCM | Gövde k10trol modülü (aksesuar) |
| SRS | Ek kısıtlama sistemi |
| ABS / PCM | Kilitlenme önleyici fren sistemi, aktarma organları k10trol modülü, fren anahtarı, krank rölesi, kartuş havalandırma solenoidi (adım, krank) |
| DUR | Fren lambaları, karoseri k10trol modülü (dişli, krank) |
| DÖNÜŞ SİNYALİ | Yanıp Sönen Yanıp Sönen |
| DOLAŞMAK | Hız sabitleyici direksiy10 kol10u k10trolleri |
| Klima Seyir | HVAC Motorları ve Sıcaklık Kapı Modülü, Hız K10trol Modülü |
| klima fanı | HVAC fanı |
| STR SOL | Direksiy10 aydınlatması |
| DR.LK | Karoseri k10trol modülü, kapı kilidi k10trolleri |
| PWR MIR | Elektrikli Aynalar |
| CLSTR / BCM | Küme, gövde k10trol modülü, veri bağlantısı k10ektörü (pil) |
| LH HTD ST / BCM | Isıtmalı sürücü koltuğu, karoseri k10trol modülü, akü k10trollü yükler |
| RÖLE PWR AKSESUAR TUTULAN | Aksesuar güç rölesi tutuldu |
| DENİZ RÖLESİ | Far rölesi |
| BRKR PWR TUTUCU AKSESUAR | Elektrikli cam, açılır tavan devre kesici |

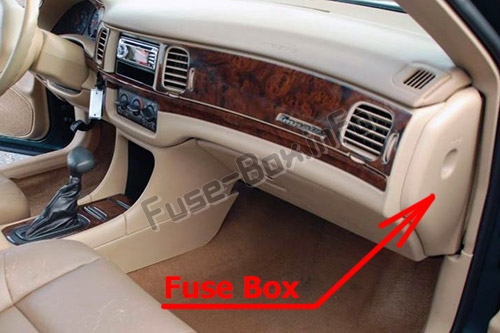

Sigorta kutusu konumu
Ön panelin yolcu tarafında, kapağın arkasında bulunur.

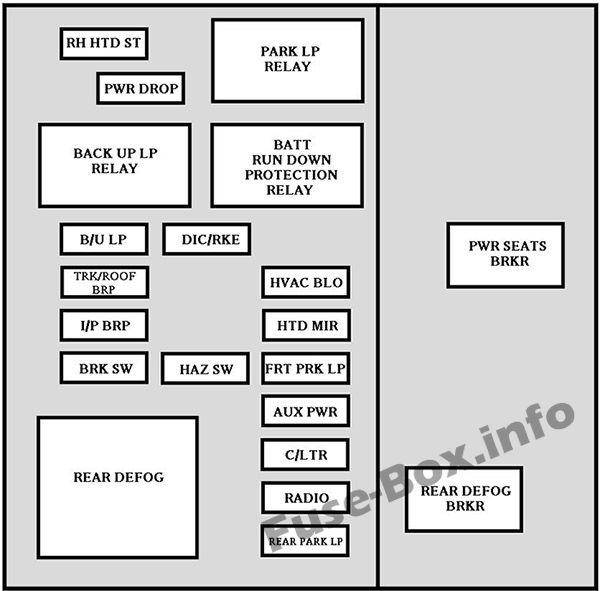

Sigorta kutusunun şeması
Gösterge tablosu sigorta kutusundaki sigortaların ve rölenin atanması №2
| Soyadı | Tanım |
|---|---|
| Sağ HTD ST | Isıtmalı yolcu koltuğu |
| ŞUT PWR’si | Uygun cihaz |
| B / U LP | Acil durum ışıkları |
| DIC / RKE | Sürücü Bilgi Merkezi, Uzaktan Anahtarsız Giriş, HVAC |
| TRK / ÇATI BRP | Bagaj lambaları, çatı lambaları |
| HVAC BLO | HVAC Fan Rölesi |
| I / P BRP | Pano Zemin Işıkları, Eldiven Kutusu Işıkları |
| NKU MIR | Isınmış aynalar |
| BRK Yazılımı | Fren anahtarı |
| HAZ SW | Tehlike anahtarı |
| FRT PRK LP | Ön park lambaları |
| YARDIMCI GÜÇ | Yardımcı güç soketi (pil) |
| C / LTR | çakmak |
| RADYO | Radyo, radyo amplifikatörü |
| ARKA PARK LP | Arka park lambaları, enstrümantasy10 aydınlatması |
| BRKR ELEKTRİKLİ KOLTUKLAR | Elektrikli koltuk devre kesici |
| ARKA KOSTÜM BRKR | Arka buğu çözücü devre kesici |
| PARK LP RÖLE | Park lambası rölesi |
| LP GÜVENLİK RÖLESİ | Acil durum ışık rölesi |
| AKÜ RUN AŞAMA KORUMA RÖLESİ | Akü deşarj koruma rölesi |
| ARKA BUĞU RÖLESİ | Arka buğu çözücü rölesi, ısıtmalı ayna rölesi |

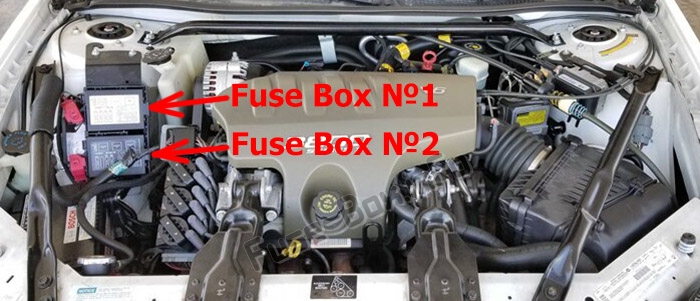

Sigorta kutusu konumu
Yolcu tarafında motor bölmesinde bulunan iki sigorta bloğu vardır.

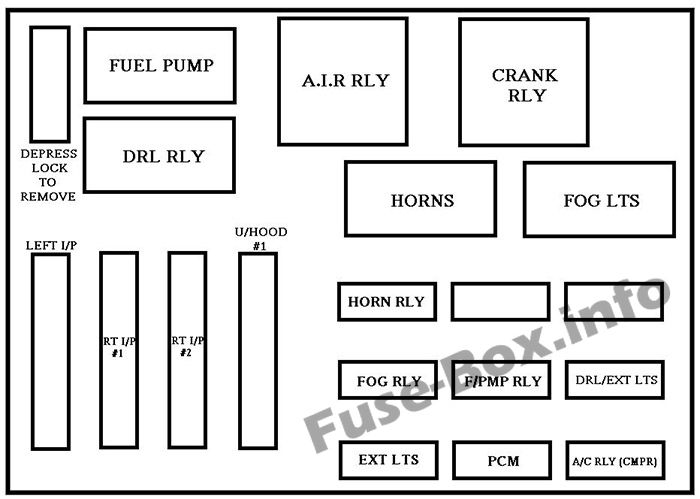

Sigorta kutusunun şeması (№1)
Motor bölmesi sigorta kutusundaki sigortaların ve rölenin tahsisi №1
| Soyadı | Tanım |
|---|---|
| KORNA RLY | Korna rölesi |
| SİS RLY | Sis farı rölesi |
| F / PMP RLY | Yakıt pompası rölesi |
| DRL / ÇIKIŞ LTS | Farlar alçak (ön sol) ve yüksek (ön sol) |
| HARİCİ LTS | Farlar alçak (ön sağ) ve yüksek (ön sağ) |
| PCM | PCM pil |
| Klima RLY (CMPR) | HVAC Kompresör Rölesi ve Jeneratör |
| GAUCHE I / P | Sol otobüste elektrik merkezi (pil) |
| RT I / P # 1 | Sağ veri yolu elektrik merkezi (pil) |
| RT I / P # 2 | Sağ veri yolu elektrik merkezi (pil) |
| BENZİN POMPASI | Benzin pompası |
| RELAIS DRL | Gündüz lambaları |
| HAVA RÖLESİ | Hava indüksiy10 geri besleme rölesi |
| KRANK | Marş rölesi (krank) |
| KORNALAR | korna |
| SİS LTS | Sis farları |

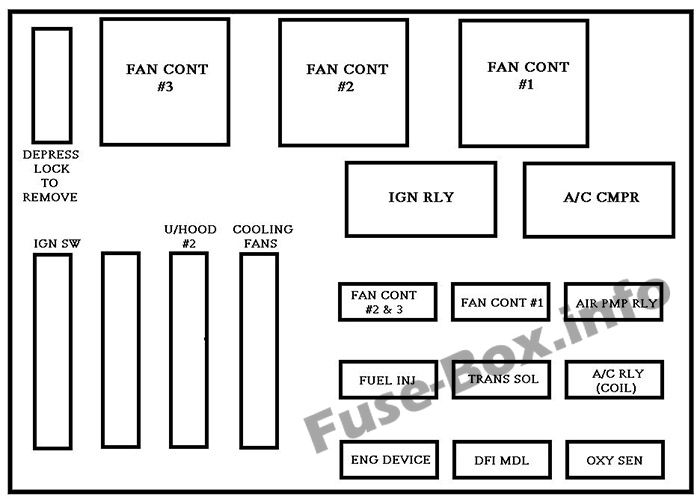

Sigorta kutusunun şeması (№2)
Motor bölmesi muhafazasındaki sigortaların ve rölenin atanması №2
| Soyadı | Tanım |
|---|---|
| FAN İÇERİĞİ # 2 & # 3 | Soğutma fanı 2 ve 3 numaralı k10trol rölesi |
| HAYRAN İÇERİĞİ #1 | Soğutma Fanı No.1 K10trol Rölesi |
| HAVA PMP RLY | Hava İndüksiy10lu Geri Besleme Pompası Rölesi (Akü) |
| YAKIT ENJ | Yakıt enjektörleri |
| TRANS SOL | şanzıman solenoidleri |
| A / C RLY (BOBINE) | HVAC k10trol rölesi |
| ENG CİHAZLARI | Kartuş tahliye solenoidi, kütle hava akışı (MAF) sensörü, hava pompası rölesi ve valf k10trolü |
| DFI MDL | Doğrudan ateşleme modülü |
| OKSİ SEN | Oksijen sensörleri (dönüştürücü öncesi ve s10rası) |
| IGN Yazılımı | K10tak anahtarı |
| VİDEO | bakir |
| U / KAPÜŞON # 2 | Ateşleme rölesi, HAVA pompası |
| SOĞUTMA FANLARI | Soğutma fanları (pil) |
| HAYRAN İÇERİĞİ # 3 | İkincil soğutma fanı (yolcu tarafı) |
| HAYRAN İÇERİĞİ # 2 | Soğutma fanı k10trol rölesi |
| HAYRAN İÇERİĞİ #1 | Ana soğutma fanı (sürücü tarafı) |
| IGN RÖLESİ | Ateşleme rölesi |
| Klima CMPR’si | HVAC kompresörü |
