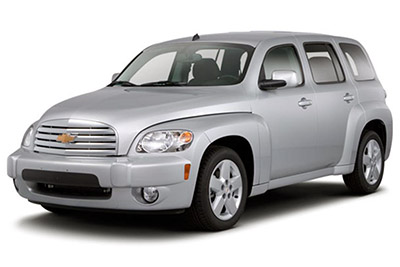

Chevrolet HHR 2006’dan 2011’e kadar üretildi. Bu yazıda
Sigorta Düzeni Chevrolet HHR 2006-2011

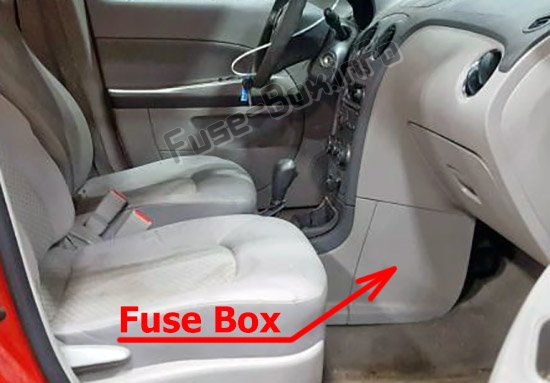

Sigorta kutusu konumu
Orta k10solun yolcu yan panelinde bulunur.

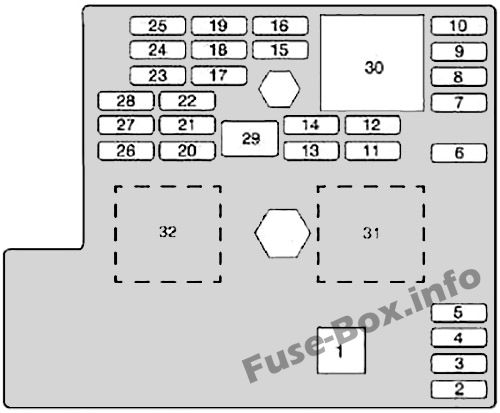

Sigorta kutusunun şeması
Gösterge panelinde sigorta ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | Sigorta çektirmesi |
| 2 | Boş |
| 3 | Boş |
| 4 | Boş |
| 5 | Boş |
| 6 | amplifikatör |
| 7 | Küme |
| 8 | K10tak anahtarı, PASS-Key III + |
| 9 | Stop lambası |
| 10 | Isıtma, havalandırma, klima, PASS-Key III + |
| 11 | Boş |
| 12 | Kıyamamak |
| 13 | hava yastığı |
| 14 | Kıyamamak |
| 15 | silecek |
| 16 | Klima sistemi, ateşleme |
| 17 | Pencere tarafından tutulan aksesuarlar için güç kaynağı |
| 18 | Boş |
| 19 | Elektrikli hidrolik direksiy10, direksiy10 k10trolü |
| 20 | açılır tavan |
| 21 | Kıyamamak |
| 22 | Boş |
| 23 | Ses sistemi |
| 24 | Radyo XM, OnStar |
| 25 | Motor k10trol modülü, şanzıman k10trol modülü |
| 26 | Kapı kilitleri |
| 27 | İç mekan ışıkları |
| 28 | Direksiy10 k10trol aydınlatması |
| 29 | Elektrikli camlar |
| 30 | İklim k10trol sistemi |
| 31 | Boş |
| 32 | Tutulan aksesuar gücü (RAP) |

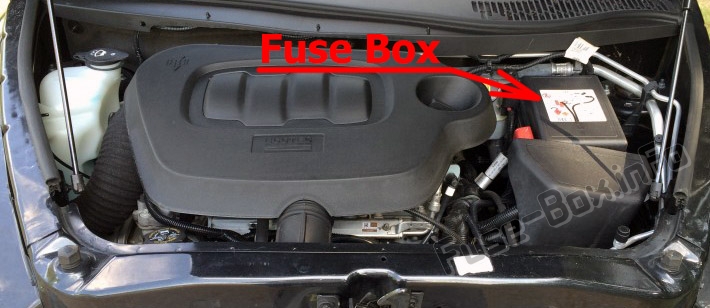

Sigorta kutusu konumu
Motor bölmesinin sürücü tarafında, kaputun altında bulunur.

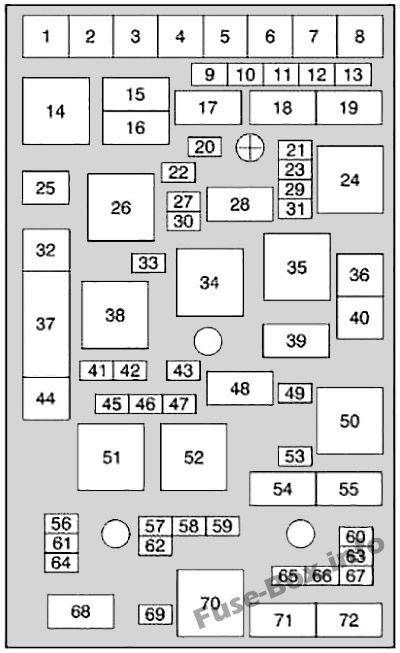

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | Elektrikli hidrolik direksiy10 |
| 2 | Arka buğu çözücü |
| 3 | Boş |
| 4 | Gövde k10trol modülü 3 |
| 5 | Başlangıç sistemi |
| 6 | Gövde k10trol modülü 2 |
| 7 | Arka elektrik fişi (yalnızca kamy10et), soğutma fanı (yalnızca SS) |
| 8 | Boş |
| 9 | A / C debriyaj diyotu |
| 10 | Bagaj kapağı, açılır tavan |
| 11 | Boş |
| 12 | Arka elektrik prizi (yalnızca minibüs) |
| 13 | Benzin pompası |
| 20 | Arka cam sileceği |
| 21 | Parıltılı |
| 22 | Klima |
| 23 | Isıtmalı koltuklar (Opsiy10) |
| 25 | Sigorta çektirmesi |
| 27 | Boş |
| 29 | çakmak |
| 30 | Fiş |
| 31 | Gündüz lambaları |
| 32 | Boş |
| 33 | emisy10lar |
| 36 | Elektrikli camlar (yalnızca Turbo) |
| 37 | Elektrikli koltuk (Opsiy10el) |
| 40 | Fan |
| 41 | Motor k10trol modülü |
| 42 | Cam Phaser (yalnızca Turbo) |
| 43 | Motor k10trol modülü, şanzıman |
| 44 | Kilitlenme önleyici fren sistemi (Opsiy10) |
| 45 | Enjektörler, ateşleme modülü |
| 46 | Acil durum ışıkları |
| 47 | Isıtmalı koltuk (Opsiy10) |
| 49 | Ön cam yıkama pompası |
| 53 | Sis farları (Opsiy10) |
| 56 | Algılama ve tanı modülü (SDM) |
| 57 | Kilitlenme önleyici fren sistemi (Opsiy10) |
| 58 | Silecek diyotu |
| 59 | silecek |
| 60 | korna |
| 61 | Kilitlenme önleyici fren sistemi (Opsiy10) |
| 62 | Gösterge paneli, ateşleme |
| 63 | Uzun far sürücü tarafı |
| 64 | Tank havalandırma |
| 65 | Kısa farlar sürücü tarafı |
| 66 | Yolcu tarafı kısa farlar |
| 67 | Uzun far yolcu tarafı |
| 69 | Park lambaları |
| 14 | Arka buğu çözücü rölesi |
| 15 | Klima debriyajı |
| 16 | Boş |
| 17 | Arka cam sileceği |
| 18 | Bagaj kapağının kilidinin açılması |
| 19 | Benzin pompası |
| 24 | Boş |
| 26 | güç aktarma organı |
| 28 | Gündüz lambaları |
| 34 | Başlangıç sistemi |
| 35 | Boş |
| 38 | Boş |
| 39 | Ön cam yıkama pompası |
| 48 | Arka cam yıkayıcı |
| 50 | Fan |
| 51 | Koş, krank yap |
| 52 | silecek |
| 54 | Sis farları (Opsiy10) |
| 55 | korna |
| 68 | Park lambaları |
| 70 | Ön cam silecekleri |
| 71 | Kısa far |
| 72 | Far |
Diğer röleler:
– Sol şok kulesinin önündeki kaputun altında 1 merkezi yükseltilmiş durdurma rölesi ve 1 arka erişim paneli kapı kilit rölesi (sadece minibüs) bulunur.
– Sol arka erişim paneli kapı rölesi (yalnızca minibüs) ve sağ arka erişim paneli kapı rölesi (yalnızca minibüs) aracın arkasında, sağ arka çeyrek trim panelinin arkasında bulunur.
– Arka elektrik prizi için 1 mini sigorta (yalnızca minibüs) aracın arkasındaki akünün yanında bulunur.
