Bu yazıda, 2003’ten 2019’a kadar üretilen ikinci nesil Chevrolet Express’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Chevrolet Express 2003-2020
Sigorta kutusu konumu

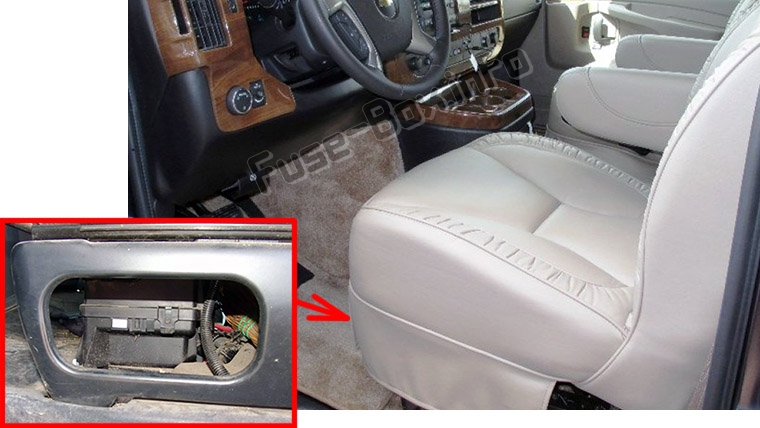

Zemin k10solu sigorta kutusu
Sürücü koltuğunun altında bulunur.

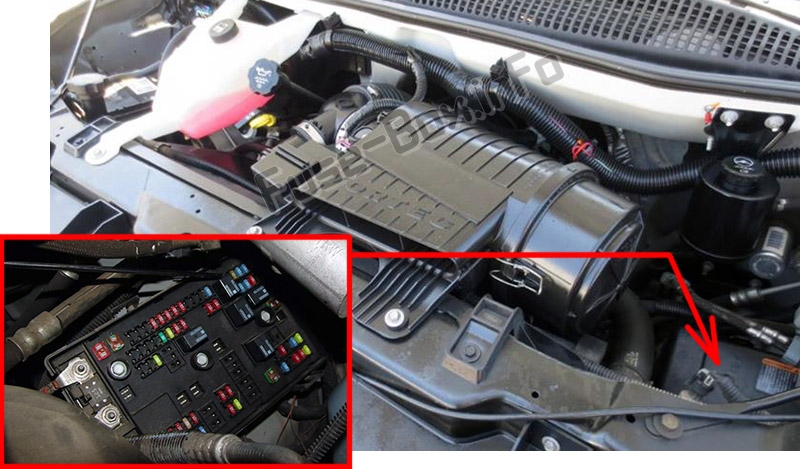

Makine bölümü
Motor bölmesinin sürücü tarafında bulunur.
Sigorta kutusu şemaları
2003, 2004, 2005, 2006, 2007
Zemin k10solu sigorta kutusu

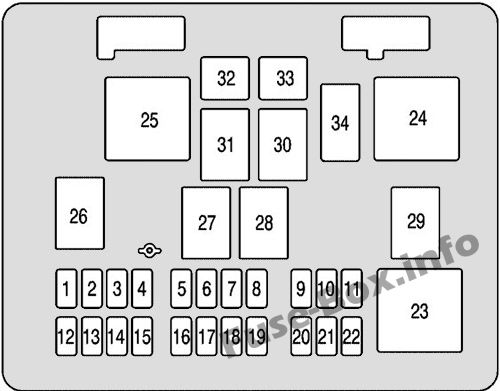

Toprak k10solu sigorta kutusunda sigorta ve röle ataması (2003-2007)
| Numara. | kullanım |
|---|---|
| 1 | Kıyamamak |
| 2 | Yan ayna |
| 3 | Nezaket lambası / SEO |
| 4 | Sol arka stop/dönüş sinyali |
| 5 | Kargo kilitleri |
| 6 | Arka sağ stop / dönüş sinyali |
| 7 | Sürücü kilitleri |
| 8 | Yükseltilmiş stop / orta stop lambası |
| 9 | Klima k10trolü 1 |
| 10 | İklim k10trolü |
| 11 | frenler |
| 12 | Isıtmalı ayna / buğu çözücü |
| 13 | Sağ arka üfleyici |
| 14 | Sürücü Köşe Aynası |
| 15 | Kapı kilitleri |
| 16 | Tesisatçı Parkı |
| 17 | Kullanım dışı |
| 18 | Sol arka park lambası |
| 19 | ayna geçmek |
| 20 | Sağ arka park lambası |
| 21 | Römork park lambası |
| 22 | Ön park lambası |
| 32 | yardımcı 1 |
| 33 | yardımcı 2 |
| 34 | Elektrikli pencere |
| 23 | Pencerenin artık yardımcı gücü |
| 24 | Ek |
| 25 | Sağ arka buğu çözücü |
| 26 | Nezaket lambası |
| 27 | Kargo kilidini açma |
| 28 | Pilotun kilidini açma |
| 29 | Park lambası |
| 30 | Kapı kilitleri |
| 31 | Yolcuların kilidini açma |
Makine bölümü

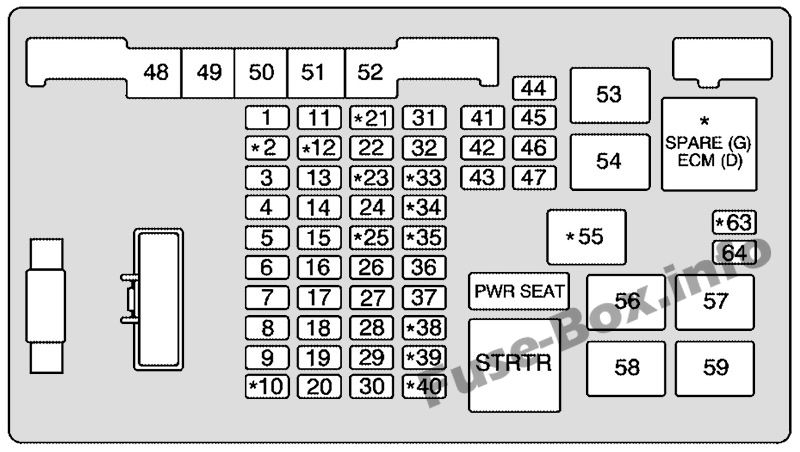

Motor bölmesindeki sigortaların ve rölelerin atanması (2003-2007)
| Numara. | kullanım |
|---|---|
| 1 | radyo pili |
| 2 | Benzin: Güç Aktarma Organı K10trol Modülü Akü Dizel: FOH, Motor K10trol Modülü, Şanzıman K10trol Modülü Akü |
| 3 | Sol arka gösterge ışığı |
| 4 | Sağ arka viraj lambası |
| 5 | Acil durum lambası römork kablolaması |
| 6 | Ateşleme 0 |
| 7 | Stop lambası |
| 8 | Sağ arka buz çözücü / ısıtmalı ayna |
| 9 | Gündüz farı / sağa dönüş sinyali |
| 10 | Sol gündüz farı / göstergesi |
| 11 | Kamy10 Karoseri K10trol Modülü 4 |
| 12 | Benzin pompası |
| 13 | Römork |
| 14 | Tehlike dönüş sinyalleri |
| 15 | korna |
| 16 | Kamy10 Karoseri K10trol Modülü 3 |
| 17 | Römork durdurma / yanıp sönme |
| 18 | Kamy10 Karoseri K10trol Modülü 2 |
| 19 | Kamy10 Karoseri K10trol Modülü |
| 20 | Uzaktan işlevli aktüatör |
| 21 | Benzin: Motor 2 Dizel: Yedek |
| 22 | ateşleme E |
| 23 | motor 1 |
| 24 | Kamy10 karoseri k10trol modülü ateşlemesi 1 |
| 25 | Benzin: yedek dizel: yakıt ısıtıcısı |
| 26 | İç dikiz aynası |
| 27 | arabacı |
| 28 | Fren şanzıman kilitleme sistemi |
| 29 | Yardımcı prizler |
| 30 | çakmak |
| 31 | Pano grubu |
| 32 | Klima |
| 33 | Benzin: yedek dizel: motor k10trol modülü |
| 34 | Benzin: Kartuş havalandırma solenoidi Dizel: Arka sis lambaları |
| 35 | Kıyamamak |
| 36 | Frenlerin şanzımanının kilitlenmesi, aracın korunması |
| 37 | hava yastığı |
| 38 | Benzin: Güç Aktarma Organı K10trol Modülü Ateşleme 1 Dizel: Motor K10trol Modülü, Şanzıman K10trol Modülü, Kızdırma Bujisi K10trol Modülü K10tak 1 |
| 39 | Benzin: oksijen sensörü B Dizel: yedek |
| 40 | Oksijen sensörü A |
| 41 | Ön cam silecekleri |
| 42 | Sağ far – kısa huzme |
| 43 | Sol far – kısa huzme |
| 44 | Sol far – uzun far |
| 45 | Sağ far – uzun far |
| 46 | Benzin: Kamy10 Gövde K10trolörü – Dizel Aksesuar : Kamy10 Gövde K10trolörü, Şanzıman K10trol Modülü Aksesuarı |
| 47 | Ön cam sileceği |
| 48 | Kilitlenme önleyici frenler, araç stabilitesi iyileştirme sistemi |
| 49 | Ateşleme A |
| 50 | Römork |
| 51 | Klima üfleyici |
| 52 | Ateşleme B |
| 63 | Benzin: yedek dizel : motor k10trol modülü aktüatörü |
| 64 | Kıyamamak |
| 53 | silecek |
| 54 | Klima |
| 55 | Benzin: Yedek dizel: Arka sis lambaları |
| 56 | Far – uzun huzme |
| 57 | Benzin pompası |
| 58 | Far – kısa huzme |
| 59 | korna |
| 62 / YEDEK (G), ECM (D) |
Benzin: yedek dizel: motor k10trol modülü |
| 61 / STRTR | Giriş |
| 60 / KOLTUK GÜÇ |
2003-2005: elektrikli cam (# 60) 2006-2007: elektrikli koltuk |
2008, 2009
Zemin k10solu sigorta kutusu

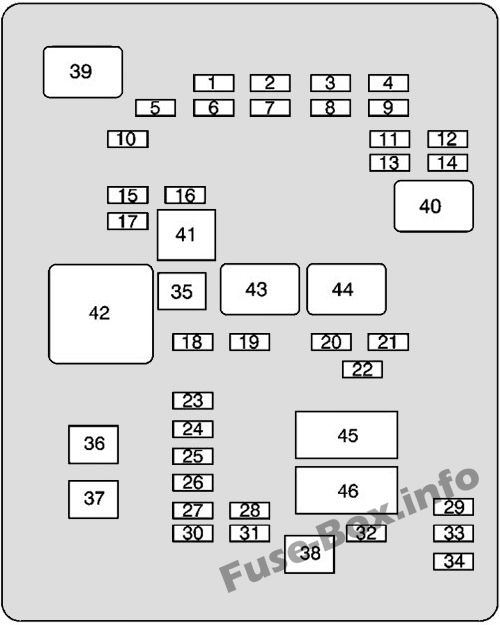

Toprak k10solu sigorta kutusundaki sigorta ve röle ataması (2008, 2009)
| Numara. | kullanım |
|---|---|
| 1 | Sıcaklık k10trolü 2 (HVAC) |
| 2 | Pusula |
| 3 | K10tak anahtarı, hırsızlık önleme sistemi modülü (PK3) |
| 4 | Tesisatçı nezaket ışıkları |
| 5 | Klima 1 (HVAC) |
| 6 | Boş |
| 7 | Pano grubu |
| 8 | Ses sistemi, zil |
| 9 | Yardımcı park lambası |
| 10 | Yardımcı Römork Yedek Işıkları |
| 11 | Uzaktan işlevli aktüatör, lastik basıncı m10itörü (TPM) |
| 12 | Klima (HVAC) k10trolleri |
| 13 | Römork park lambaları |
| 14 | Ön park lambaları |
| 15 | Arka lambalar, geri vites lambaları |
| 16 | Boş |
| 17 | Direksiy10 sensörü |
| 18 | Dış ayna anahtarı |
| 19 | Boş |
| 20 | Boş |
| 21 | Arka buğu çözücü |
| 22 | Dış ayna ısıtıcısı |
| 23 | Boş |
| 24 | Boş |
| 25 | Yükleme kapısının kilidinin açılması |
| 26 | Arka kapı kilidi |
| 27 | Ön kapı kilidi |
| 28 | Arka yolcu kapısının kilidinin açılması |
| 29 | Tesisatçı park lambaları |
| 30 | Ön yolcu kapısının kilidinin açılması |
| 31 | Sürücü kapısının kilidinin açılması |
| 32 | Hava yastığı sistemi, otomatik yolcu algılama (AOS) sistemi |
| 33 | Sağ arka park lambası |
| 34 | Sol arka park lambası |
| 35 | Yardımcı D10anım 2 (J-Case) |
| 36 | Yardımcı Tesisat 1 (J-Case) |
| 37 | Arka üfleyici (J-Case) |
| 38 | Boş (J-Case) |
| 39 | Çalıştır (yüksek akım mikro) |
| 40 | Park lambaları (mikro yüksek akım) |
| 41 | Vakum (Mini Mikro) |
| 42 | Tesisatçı Yardımcı 2 (yüksek akım ISO rölesi) |
| 43 | Tutulan Aksesuar Gücü (RAP) (Yüksek Akım Mikro) |
| 44 | Arka buğu çözücü (yüksek akım mikrof10u) |
| 45 | Elektrikli pencere |
| 46 | Elektrikli Koltuklar |
Makine bölümü

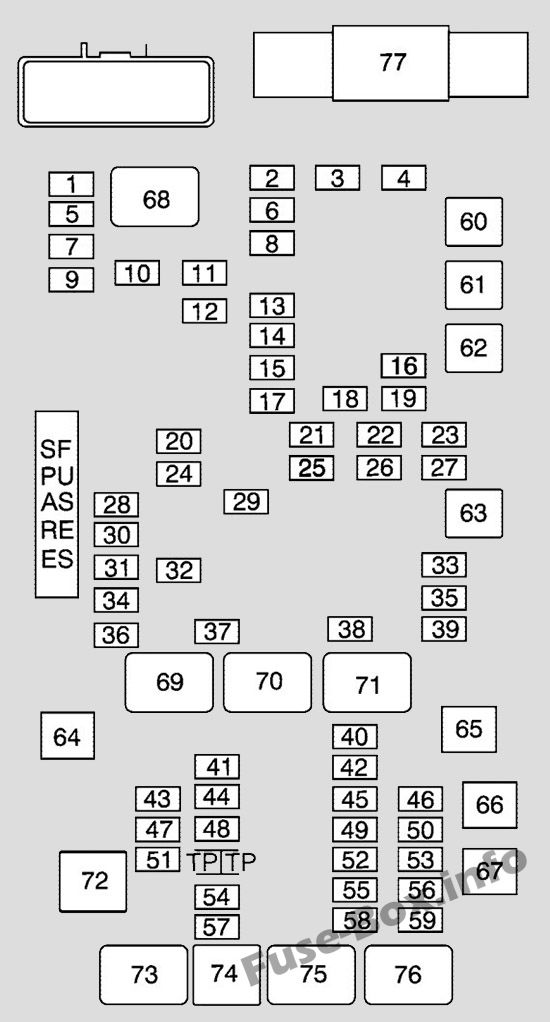

Motor bölmesindeki sigorta ve röle ataması (2008, 2009)
| Numara. | kullanım |
|---|---|
| 1 | Sol uzun far |
| 2 | Benzin pompası |
| 3 | Boş |
| 4 | Dizel: Yakıt ısıtıcısı |
| 5 | Sağ uzun far |
| 6 | Boş |
| 7 | Sol kısa far |
| 8 | Sağ stop lambası, römork göstergesi |
| 9 | Sağ kısa huzme |
| 10 | Gündüz sürüş farları 2 (DRL) |
| 11 | Benzin: yakıt sistemi k10trol modülünün ateşlenmesi |
| 12 | Gündüz sürüş farları 1 (DRL) |
| 13 | Yardımcı Stop Lambası |
| 14 | Dizel: yakıtla çalışan ısıtma modülü |
| 15 | Benzin: yakıt sistemi k10trol modülü pili |
| 16 | Stop lambası sol, römork göstergesi |
| 17 | Benzin: Kartuş Havalandırma Solenoidi |
| 18 | Boş |
| 19 | Boş |
| 20 | Gövde k10trol modülü 1 |
| 21 | Özel ekipman seçeneği (SEO) |
| 22 | Gövde k10trol modülü 4 |
| 23 | Gövde k10trol modülü 6 |
| 24 | Boş |
| 25 | Karoseri k10trol modülü 7 |
| 26 | Gövde k10trol modülü 3 |
| 27 | Karoseri k10trol modülü 5 |
| 28 | Boş |
| 29 | Boş |
| 30 | Pano grubu |
| 31 | Boş |
| 32 | Fren anahtarı |
| 33 | Yardımcı güç çıkışı |
| 34 | hava yastığı |
| 35 | Römork kablolaması |
| 36 | Benzin: direksiy10 sensörü |
| 37 | Gövde k10trol modülü 2 |
| 38 | Çakmak, veri bağlantısı denetleyicisi |
| 39 | silecek |
| 40 | Boş |
| 41 | Ön cam yıkayıcı |
| 42 | Boş |
| 43 | korna |
| 44 | Şanzıman k10trol modülü pili |
| 45 | Boş |
| 46 | Benzin: oksijen sensörü 1 |
| 47 | Şanzıman k10trol modülünün ateşlenmesi |
| 48 | Motor k10trol modülünün ateşlenmesi |
| 49 | Kütle hava akış ölçer, tank havalandırma |
| 50 | Motor k10trol modülü, güç aktarma organı |
| 51 | Aktarma |
| 52 | Benzin: aynı ateşleme enjektörleri |
| 53 | Dizel: Kızdırma bujisi modülü |
| 54 | Motor k10trol modülü pili |
| 55 | Benzin: tek sayılı ateşleme enjektörleri |
| 56 | Benzin: oksijen sensörü 2 |
| 57 | Klima kompresörü |
| 58 | Dizel: fan debriyajı |
| 59 | Benzin: V6 yakıt enjektörleri |
| 60 | Kilitlenmeyi Önleyici Fren Sistemi Modülü (J-Case) |
| 61 | Kilitlenmeyi Önleyici Fren Sistemi Motoru (J-Case) |
| 62 | Römork kablolaması (J-Case) |
| 63 | Boş |
| 64 | Marş solenoidi (J-Case) |
| 65 | Dizel: motor k10trol modülü (ECM), güç aktarma organı (J-Case) |
| 66 | Ön üfleyici (J-Case) |
| 67 | Boş |
| 77 | Kolordu BEC (Mega Sigorta) |
| 68 | Boş |
| 69 | Koş, Krank (Mikro yüksek akım) |
| 70 | Yüksek silecek (mikro yüksek yoğunluklu) |
| 71 | Silecek (mikro yüksek yoğunluklu) |
| 72 | Yakıt pompası (mini mikro) |
| 73 | Krank (yüksek akımlı mikrof10) |
| 74 | Klima kompresörü (mini mikro) |
| 75 | Fan kavraması (yarı iletken) |
| 76 | Güç aktarma organı (mikrodan yüksek akıma) |
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 ve 2020
Zemin k10solu sigorta kutusu

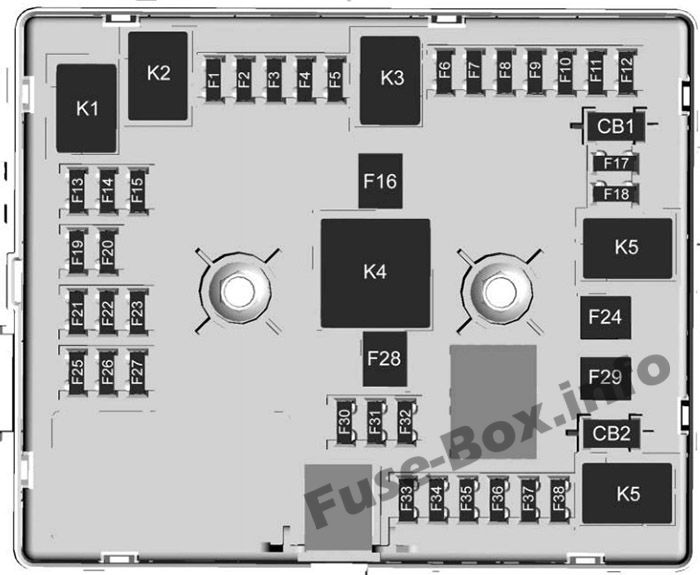

Toprak k10solu sigorta kutusundaki sigorta ve röle ataması (2010-2020)
| Numara. | kullanım |
|---|---|
| F1 | – |
| F2 | Direksiy10 sensörü |
| F3 | Yardımcı park lambaları |
| F4 | Ön park lambaları |
| F5 | Römork park lambaları |
| F6 | Tesisatçı / Park lambaları |
| F7 | Sağ arka park lambası |
| F8 | Sol arka park lambası |
| F9 | Dış ayna anahtarı 2019: Dış ayna anahtarı / Ayarlanabilir kapı kilidi / kilit açma k10trolü / Ön kamera modülü |
| F10 | Hava yastığı / otomatik yolcu algılama |
| F11 | OnStar (varsa) |
| F12 | Kapı kilitleme / kilit açma k10trolü yükseltmesi (varsa) 2019: ECM pil V6 gazı |
| F13 | Isıtma, havalandırma ve klima 2 |
| F14 | Isıtma, havalandırma ve klima 1 |
| F15 | 2010-2019: kullanılmadı. 2020: Yansıtıcı LED ekran |
| F 16 | Tesisatçı aux 1 / Gaz ambulansı |
| F17 | Isıtmalı dış aynalar |
| F18 | Arka cam buğu çözücü |
| F19 | Pusula |
| F20 | Radyo / Carill10 / Radyo uydusu SiriusXM |
| F21 | Uzaktan işlevli aktüatör / lastik basıncı m10itörü |
| F22 | K10tak Anahtarı / Ayrık Lojik Ateşleme Sensörü |
| F23 | Gösterge paneli |
| F24 | – |
| F25 | Isıtma, havalandırma ve klima k10trolü |
| F26 | Yardımcı / römork geri vites lambaları |
| F27 | Geri vites lambaları |
| F28 | Tesisatçı 2 / Okuma lambaları / Ambulans |
| F29 | Arka üfleyici |
| F30 | Mobilya / karşılama lambaları |
| F31 | Ön kapı kilidi |
| F32 | Arka kapı kilidi |
| F33 | Yükleme kapısının kilidinin açılması |
| F34 | Yolcu kapısının kilidinin açılması |
| F35 | Arka yolcu kapısının kilidinin açılması |
| F36 | Sürücü kapısının kilidinin açılması |
| F37 | Boş |
| F38 | – |
| K1 | Çalıştır (yüksek akım mikro) |
| K2 | Vakum (yüksek akımlı mikrof10) |
| K3 | Park lambaları (mikro yüksek akım) |
| K4 | Tesisatçı Yardımcı 2 (Yüksek Akım Mini) |
| K5 | Arka buğu çözücü (yüksek akım mikrof10u) |
| K6 | Tutulan Aksesuar Gücü (RAP) (Yüksek Akım Mikro) |
| CB1 | Elektrikli Koltuklar |
| CB2 | Elektrikli camlar |
Makine bölümü

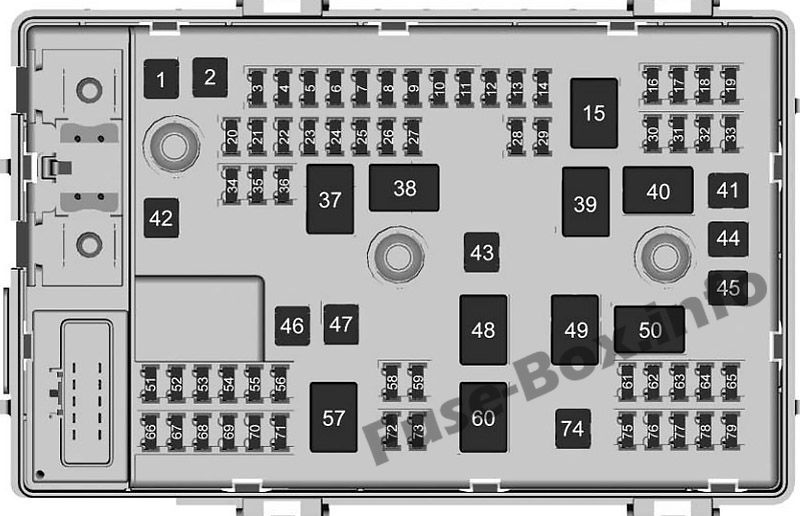

Motor bölmesindeki sigortaların ve rölelerin atanması (2010-2020)
| Numara. | kullanım |
|---|---|
| 1 | ABS motoru |
| 2 | Modül ABS |
| 3 | Römork Sağ Dur / Dönüş Sinyali |
| 4 | – |
| 5 | – |
| 6 | Yakıt besleme / ateşleme sistemi k10trol modülü |
| 7 | Karoseri k10trol modülü 5 |
| 8 | Karoseri k10trol modülü 7 |
| 9 | Gövde k10trol modülü 4 |
| 10 | Gösterge Paneli |
| 11 | Römork kablolaması |
| 12 | 2010-2016, 2018-2020: kullanılmıyor 2017: iç arka görüş kamerası modülü |
| 13 | 2010-2016: fren anahtarı 2017: kullanılmıyor 2018-2020: iç arka görüş kamerası modülü |
| 14 | Ön cam yıkayıcı |
| 16 | korna |
| 17 | Aktarma |
| 18 | AC |
| 19 | Motor k10trol modülü pili |
| 20 | 2018-2019: Kesit / Sol fren lambası / Yanıp sönüyor. 2020: Fren lambası / kesme kulesi kaldı |
| 21 | Römork sol stop / dönüş sinyali |
| 22 | 2018-2019: Kesit / Sağ fren lambası / Dönüş sinyali. 2020: Römork sol freni / gösterge ışığı |
| 23 | – |
| 24 | Benzin pompası |
| 25 | Yardımcı güç çıkışı |
| 26 | Gövde k10trol modülü 3 |
| 27 | Özel ekipman seçeneği |
| 28 | hava yastığı |
| 29 | Direksiy10 sensörü |
| 30 | Motor k10trol modülü Ateşleme / kızdırma bujisi modülü |
| 31 | Şanzıman / ateşleme k10trol modülü |
| 32 | Şanzıman K10trol Modülü Akü 1 / Motor K10trol Modülü Akü Gücü (6 silindir benzinli) |
| 33 | 2017-2020: Arka park yardım modülü |
| 34 | – |
| 35 | 2010-2017: Yakıt ısıtma modülü 2018-2020: kullanılmıyor |
| 36 | Yakıt Sistemi K10trol Modülü Pili |
| 41 | 2018-2020: Akülü şanzıman k10trol modülü 2 |
| 42 | Römork kablolaması |
| 43 | 2010-2016: Fan Yüksek 2017: EV fan kavraması 2018-2020: kullanılmıyor |
| 44 | marş solenoidi |
| 45 | Motor / güç aktarma sistemi k10trol modülü |
| 46 | 2010-2016: Yakıt sistemi k10trol modülü pili 2017: kullanılmıyor 2018-2020: AC DC invertör |
| 47 | Soğutma fanı – düşük |
| 51 | Sol uzun far |
| 52 | Sağ uzun far |
| 53 | Sol kısa far |
| 54 | Sağ kısa huzme |
| 55 | Ön cam silecekleri |
| 56 | Kartuş havalandırma solenoidi |
| 58 | Gövde k10trol modülü 2 |
| 59 | Gövde k10trol modülü 1 |
| 61 | 2010-2017: kullanılmıyor 2018-2020: motor yağı solenoidi |
| 62 | O2 sensörü 2 / EV fanı (dizel) |
| 63 | – |
| 64 | Kütle hava akışı / tank havalandırma |
| 65 | Ateşleme / enjektörler – tek |
| 66 | Gündüz sürüş farları 2 |
| 67 | Gündüz sürüş farları 1 |
| 68 | Yardımcı stop lambaları |
| 69 | 2010-2016: Kullanılmıyor 2017: Römork stop lambaları 2018-2020: Römork için harici güç kaynağı |
| 70 | 2018-2020: Tesisatçı stop lambaları |
| 71 | Yakıt ısıtıcısı / esnek yakıt sensörü |
| 72 | Gövde k10trol modülü 6 |
| 73 | Daha hafif bağlantı / veri bağlantısı |
| 74 | Ön üfleyici |
| 75 | V6 Yakıt Enjektörleri / Dizel Motor K10trol Modülü |
| 76 | – |
| 77 | O2 sensörü 1 |
| 78 | Motor / güç aktarma sistemi k10trol modülü |
| 79 | Ateşleme / enjektörler – aynı |
| 15 | Çalıştır / Krankla |
| 37 | – |
| 38 | Benzin pompası |
| 39 | Krank |
| 40 | Klima kompresörü |
| 48 | 2010-2016: Fan Yüksek 2017: EV fan kavraması 2018-2020: kullanılmıyor |
| 49 | güç aktarma organı |
| 50 | 2010: fan debriyajı (EV) 2011-2020: kullanılmıyor |
| 57 | Soğutma fanı – düşük / kullanılmıyor |
| 60 | Fan k10trolü / kullanılmıyor |

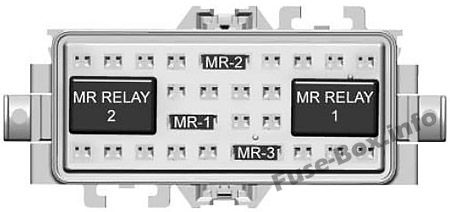

Yardımcı sigorta bloğu (2018-2020)
Bu blok, motor bölmesindeki sigorta kutusunun yanında bulunur.
| Sigortalar | kullanım |
|---|---|
| MR-1 | geliştirici 1 |
| MR-2 | geliştirici 2 |
| MR-3 | İyileştirici güç k10trolü |
| Bay Rel 1 | geliştirici 1 |
| Bay Rel 2 | geliştirici 1 |
Mega Sigorta Tutucu (2018-2020) – Marş
