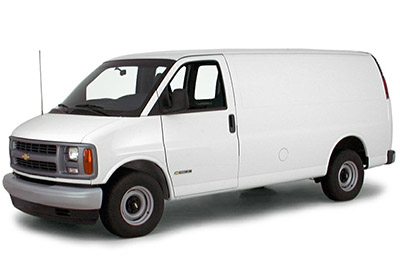

Bu yazıda, 1996’dan 2002’ye kadar üretilen ilk nesil Chevrolet Express’i ele alıyoruz. Burada
Sigorta Düzeni Chevrolet Express 1996-2002
Sigorta kutusu konumu

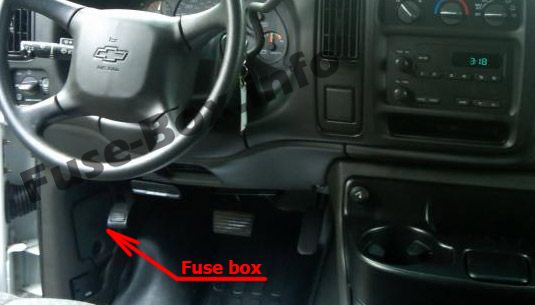

Sigorta bloğu erişim kapısı, gösterge panelinin sürücü tarafında, kaput açma kolunun üzerinde bulunur.

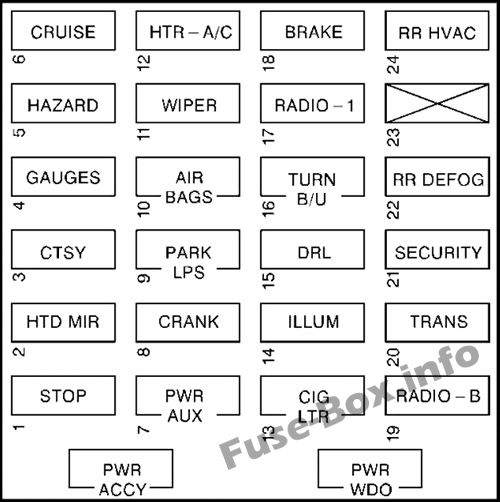

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta tahsisi
| Numara. | sigorta adı | Korumalı devre |
|---|---|---|
| 1 | DUR | Yükseltilmiş orta stop lambası, Stop lambaları |
| 2 | NKU MIR | Elektrikli ısıtmalı aynalar |
| 3 | CTSY | Nezaket lambaları, Kubbe / RDG lambaları, makyaj aynaları, elektrikli aynalar |
| 4 | göstergeler | IP Kümesi, DRL Röle, DRL Modülü, HDLP Anahtarı, Anahtarsız Giriş Işığı, Düşük Soğutma Sıvısı Modülü, Zil Modülü, DRAB Modülü |
| 5 | Risk | Tehlike lambaları / CARILLON modülü |
| 6 | DOLAŞMAK | Hız regülatörü |
| 7 | PWR YARDIMCI | Yardımcı güç soketi, DLC |
| 8 | Krank | – |
| 9 | PARK LPS | Plaka lambası, park lambaları, arka lambalar, ön yan işaretler, torpido gözü küllüğü |
| 10 | HAVA YASTIKLARI | şişme çanta |
| 11 | SİLECEK | Silecek motoru, yıkama pompası |
| 12 | HTR-A / C | A/C, A/C fanı, yüksek fan rölesi, HTD aynası |
| 13 | çiğ LTR | çakmak |
| 14 | SPST | Gösterge paneli, HVAC k10trolleri, RR HVAC k10trolleri, gösterge paneli anahtarları, radyo aydınlatması, kapı anahtarı aydınlatması |
| 15 | DRL | Gündüz çalışan ışık rölesi |
| 16 | TUR B / U | İleri dönüş, RR dönüşü, geri vites lambaları, BTSI solenoidi |
| 17 | RADYO – 1 | Radyo (Ign, Accy), provizy10 rölesi |
| 18 | FREN | 4WAL PCM, ABS, hız sabitleyici |
| 19 | RADYO-B | Radyo (pil), elektrik anteni |
| 20 | TRANS | PRNDL, otomatik şanzıman |
| 21 | STRG / GÜVENLİK / GÜVENLİK |
Yön EVO, Parola |
| 22 | RR DEFOG | Arka cam buğu giderme |
| 23 | Kullanılmamış | – |
| 24 | RR HVAC | RR HVAC k10trolleri, YÜKSEK, ORTA, DÜŞÜK röleler |
| A | ACCY PWR’si | Elektrikli kapı kilitleri, altı yönlü elektrikli koltuk, anahtarsız giriş ışık modülü |
| B | PWR WDO’su | Elektrikli camlar |
Arkadaki motor bölmesinin sürücü tarafında bulunur.

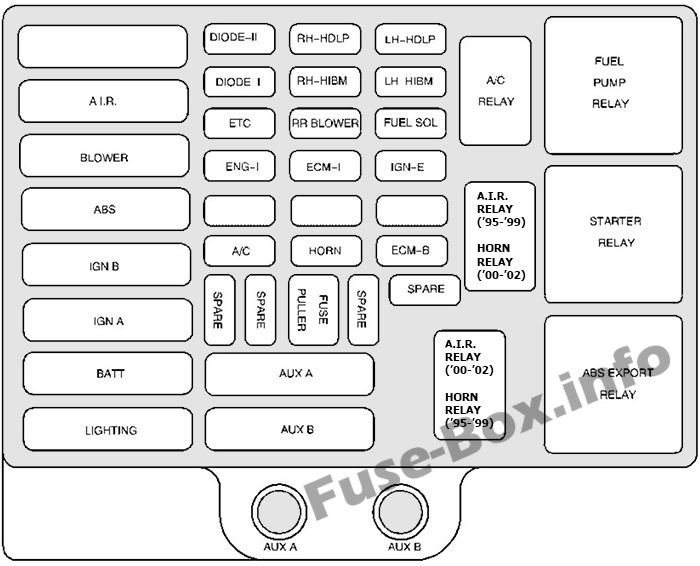

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | Korumalı devre |
|---|---|
| KIYAMAMAK | Yedek sigorta |
| HAVA | Hava pompası |
| FAN | Ön fan motoru |
| karın kasları | Elektr10ik fren k10trol modülü |
| IGN-B | K10tak anahtarı |
| IGN-A | Marş rölesi, k10tak anahtarı |
| SİLAH | Gösterge paneli sigorta bloğu |
| AYDINLATMA | Gösterge paneli sigorta bloğu, far anahtarı |
| RH-HDLP | Sağ far (yalnızca ihracat) |
| LH-HDLP | Sol far (yalnızca ihracat) |
| RH-HIBM | Sağ uzun far (yalnızca ihracat) |
| LH-HIBM | Sol uzun far (yalnızca ihracat) |
| VB | Elektr10ik gaz kelebeği k10trolü |
| sağ üfleyici | Yardımcı arka üfleyici |
| TOPRAK YAKIT | Yakıt solenoidi |
| TR-I | Isıtmalı O2 Sensörleri, Kütle Hava Akış Ölçer, Tahliye Kartuşu Boşaltma Valfi, Krank Mili K10um Sensörü, İkincil Hava Enjeksiy10 Rölesi (Dizel), Yakıtta Su Sensörü (Dizel), Yakıt ısıtıcısı (Dizel), Kızdırma bujisi rölesi (Dizel), Atık kapağı solenoidi ( Dizel)) |
| ECM-I | Ateşleme bobini, krank mili konum sensörü, VCM, yakıt enjektörleri, bobin pilotu |
| IGN-E | Klima debriyaj rölesi |
| KIYAMAMAK | Yedek sigorta |
| KIYAMAMAK | Yedek sigorta |
| KIYAMAMAK | Yedek sigorta |
| AC | Klima debriyaj rölesi |
| KORNA | Korna rölesi, kaputun altındaki lamba(lar) |
| ECM-B | Yakıt pompası, VCM, PCM, yakıt pompası ve motor yağı basınç anahtarı için röle |
| KIYAMAMAK | Yedek sigorta |
| KIYAMAMAK | Yedek sigorta |
| 1 | Geliştiriciler için hükümler |
| YARDIMCI B | Geliştiriciler için hükümler |
| A/C RÖLESİ | Klima |
| KORNA RÖLESİ | korna |
| HAVA RÖLESİ | Hava |
| YAKIT POMPASI RÖLESİ | Benzin pompası |
| GİRİŞ | Giriş |
| RÖLE | |
| ABS İHRACAT | ABS ihracat |
| RÖLE |
